Из чего делают спирали нагрева: Полный обзор материалов для нагревательных элементов
Из чего делают тепло: Обзор материалов для нагревательных элементов
Выбор материала для нагревателя это всегда поиск баланса между рабочей температурой, стойкостью к окислению и бюджетом.
Глобально все материалы можно разделить на две группы: те, что «дышат» (работают в обычной воздушной атмосфере), и «анаэробы» (требуют вакуума или защитного газа).
Разберем самых ярких представителей каждой группы.
1. Стойкие к окислению: работают на воздухе (Нихром, Фехраль, Дисилицид молибдена, Карбид кремния).
2. Вакуумные: сгорают в кислороде, но незаменимы в безвоздушной среде (Графит, Молибден, Вольфрам, Тантал).
Группа жаропрочных никель-хромовых сплавов: классика жанра
Нихром (Ni-Cr) гибкий и надежный
Этот сплав никеля (обычно 80%) и хрома (20%) знаком каждому инженеру термисту.
Его главные козыри отличная пластичность и умение сопротивляться окислению.
Нихром легко превратить в тончайшую проволоку (метод волочения)и навивать в спирали, поэтому его используют везде: от промышленных печей до бытовых тостеров и фенов.
Рабочий диапазон: до 1100–1200 °C.
Интересный факт: Именно нихромовая струна используется в станках для фигурной резки пенопласта, так как она быстро нагревается и держит температуру стабильно.
Фехраль (Fe-Cr-Al) горячий и экономичный, но живучесть в часах меньше нихрома
Известный под маркой Х23Ю5Т, этот сплав состоит из железа, хрома и алюминия.
Фехраль имеет два важных преимущества перед нихромом: она дешевле (так как в основе железо, а не дорогой никель) и выдерживает более высокие температуры до 1400 °C.
Однако есть нюанс: при сильном нагреве фехралевые спирали становятся хрупкими и теряют прочность.
Чтобы решить эту проблему, современные производители используют порошковую металлургию, добавляя в сплав дисперсоиды для повышения вязкости.
Керамика и композиты: для экстремальных задач

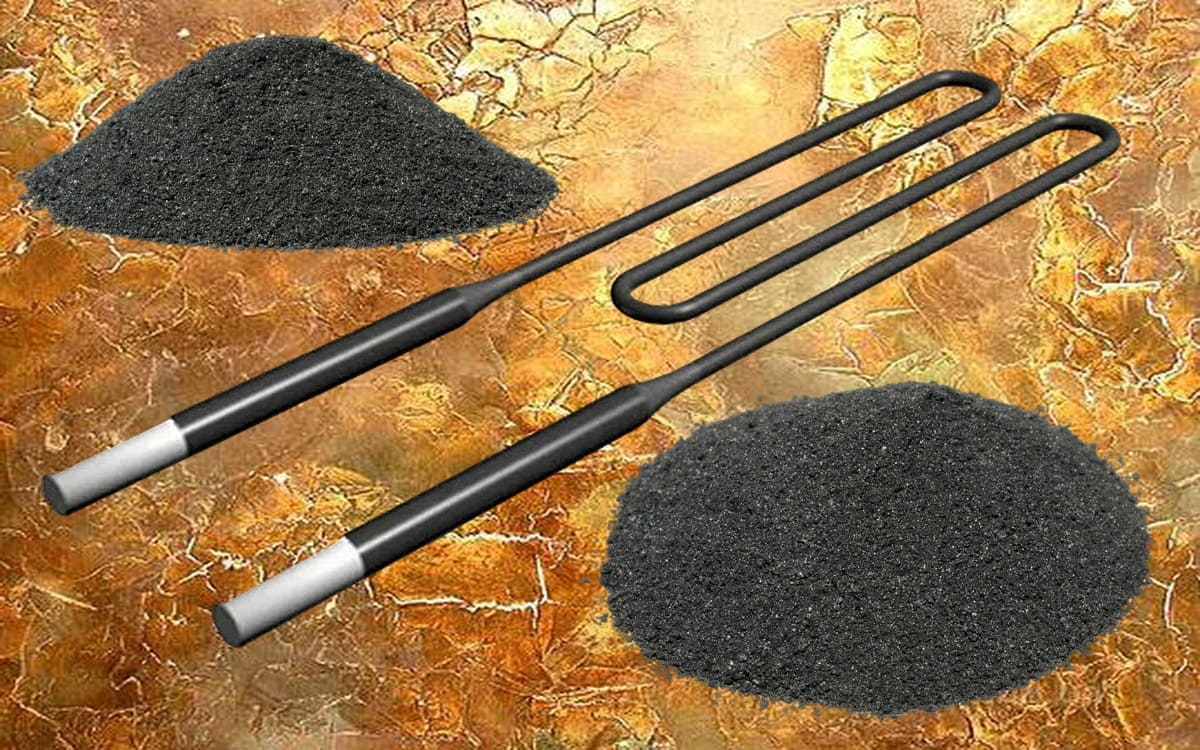

Дисилицид молибдена (MoSi2) металлокерамический гигант
Этот материал, часто называемый керметом, незаменим там, где металлы плавятся.
Нагреватели MoSi2 обычно выпускаются в форме U-образных шпилек и работают при температурах до 1750 °C.
У него двойственный характер: при комнатной температуре он хрупкий, как стекло (требует бережного монтажа), но при нагреве выше 1000 °C становится пластичным.
Техническая особенность: Главный враг таких нагревателей - ползучесть (деформация под собственным весом при перегреве), поэтому их часто подвешивают вертикально.

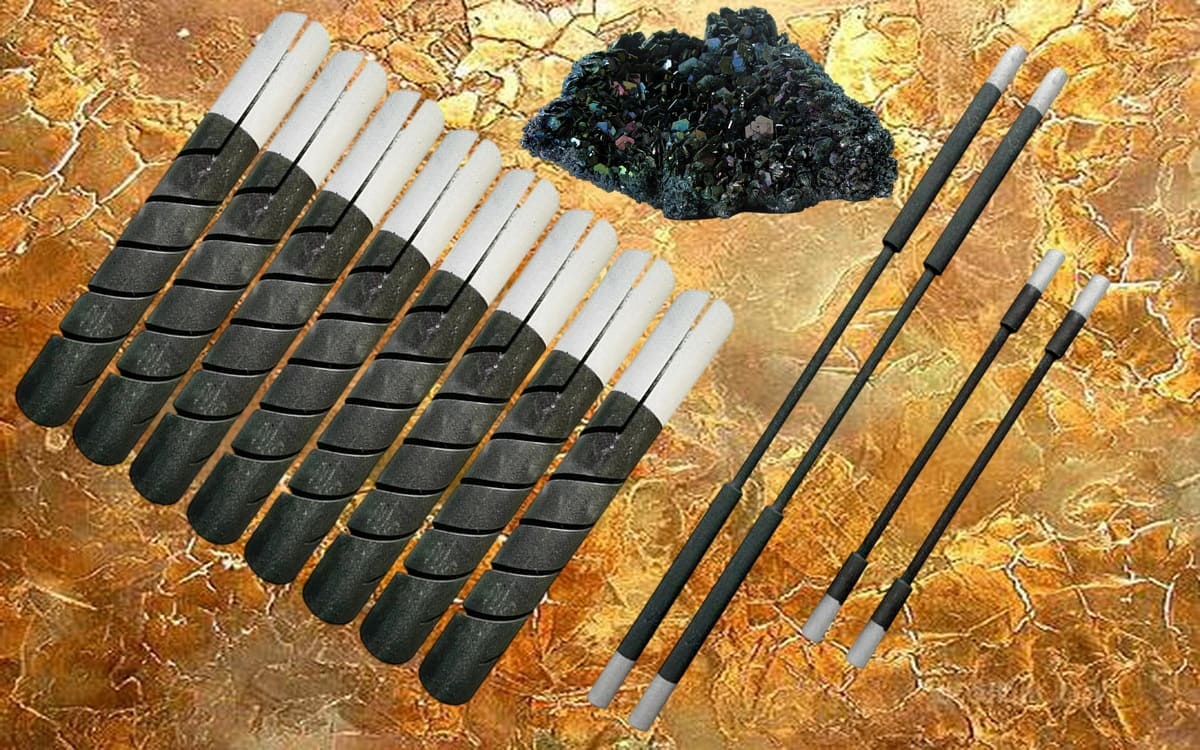

Карбид кремния (SiC) безусадочная керамика
КЭНы (карбидокремниевые электронагреватели) создаются при температурах выше 2100 °C.
Это пористая керамика, которая не плавится и не деформируется в печи, что позволяет монтировать ее без сложных систем поддержки.
Недостаток SiC эффект «старения». Со временем материал окисляется, и его сопротивление растет.
Чтобы печь продолжала греть так же эффективно, приходится постепенно повышать подаваемое напряжение. Рабочий предел 1400–1500 °C.
Нагреватели для вакуума и бескислородных сред
Здесь правят бал материалы, которые на воздухе мгновенно сгорели бы, но в вакууме творят чудеса.

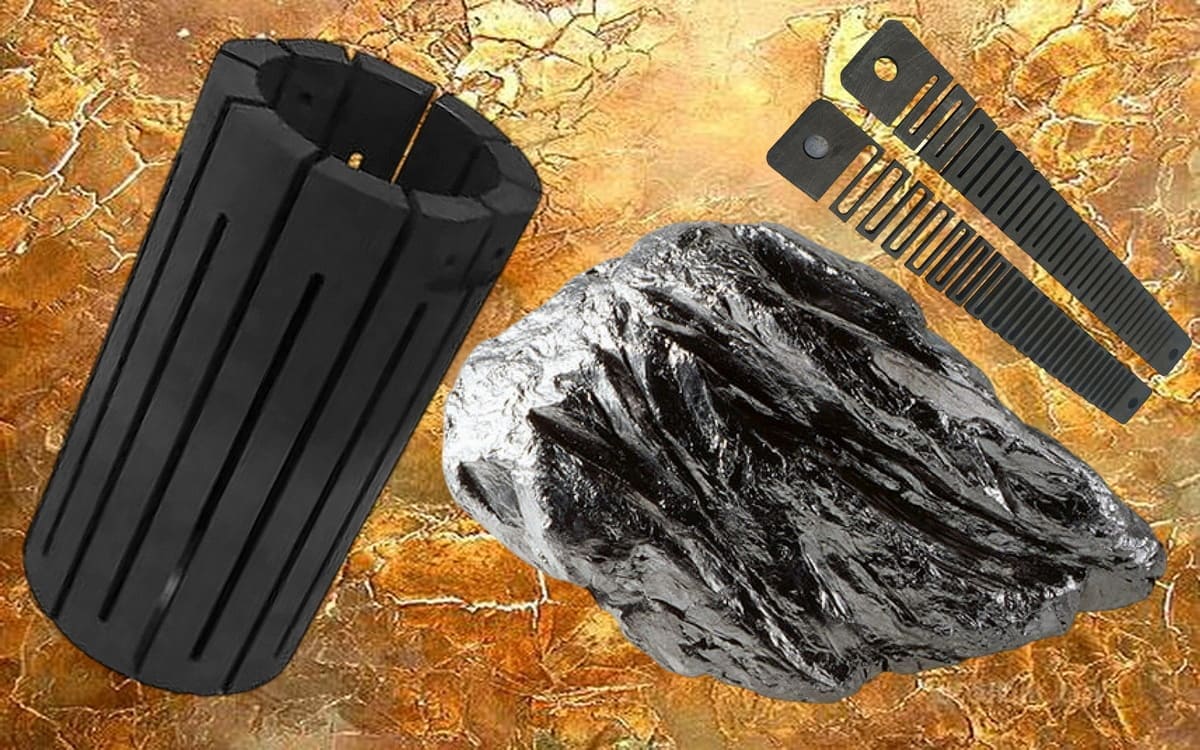

Графит: Король вакуума
Углерод в форме графита уникален: он отлично проводит ток и выдерживает колоссальные термические удары (выдержит резкий нагрев и охлаждение, не треснув).
Он способен работать при температурах выше 2000 °C.
Главное ограничение: Графит начинает гореть (окисляться) уже при 500 °C на воздухе.
Поэтому его используют исключительно в вакуумных печах или в средах, где нет кислорода.
Это же защищает и обрабатываемый в печи металл.
Тугоплавкие металлы (W, Mo, Ta)
Вольфрам, молибден и тантал - элита среди металлов.
Как и графит, они «не дружат» с кислородом (окисляются уже при 300–500 °C) и работают только в вакууме или инертных газах.
- Вольфрам: Самый жаростойкий и дорогой.
- Молибден: «Золотая середина» по цене и свойствам.
Умные технологии: PTC-материалы
Отдельно стоит упомянуть материалы с положительным температурным коэффициентом умный нагрев (Positive Temperature Coefficient).
Это, например, особые виды резины с наночастицами углерода или специальная керамика.
Их фишка в саморегуляции.
При нагреве сопротивление PTC-материала резко возрастает, и он перестает пропускать ток, остывая самостоятельно без внешних термостатов.
Применение: Это свойство идеально для «умной одежды» с подогревом, в теплых полах, подогреве сидений - такой нагреватель никогда не перегреется и не обожжет владельца.
