Особенности управления резистивным нагревом: влияние материала нагревателя на выбор автоматики
Как выбрать систему управления нагревателями с учетом свойств материала: Нихром, SiC, MoSi2 и Вольфрам
При проектировании систем терморегулирования для промышленных печей или сушильных камер инженеры часто совершают ошибку, фокусируясь только на контроллере и забывая про сам источник тепла.
Однако «характер» нагревателя диктует правила игры.
Игнорирование свойств материала может привести к нестабильной температуре, быстрому перегоранию элементов или даже аварии сети.
Ключевые факторы, влияющие на выбор силовой части и алгоритмов управления:
Динамика сопротивления: как меняются Омы при нагреве и в процессе старения.
Схемотехника: нюансы последовательного и параллельного подключения.
Инерционность: как быстро элемент нагрева реагирует на изменение мощности.
Термоциклирование: влияние частых включений/выключений на срок службы.
В этом обзоре мы разберем специфику управления четырьмя самыми популярными типами резистивных материалов: нихромом, карбидом кремния (SiC), дисилицидом молибдена (MoSi2) и вольфрамом
Рисунок 1 демонстрирует температурную зависимость сопротивления для двух популярных материалов нагревателей: никель-хрома и карбида кремния. Следует учитывать, что на графике приведена температура самого нагревательного элемента, а не технологического процесса.

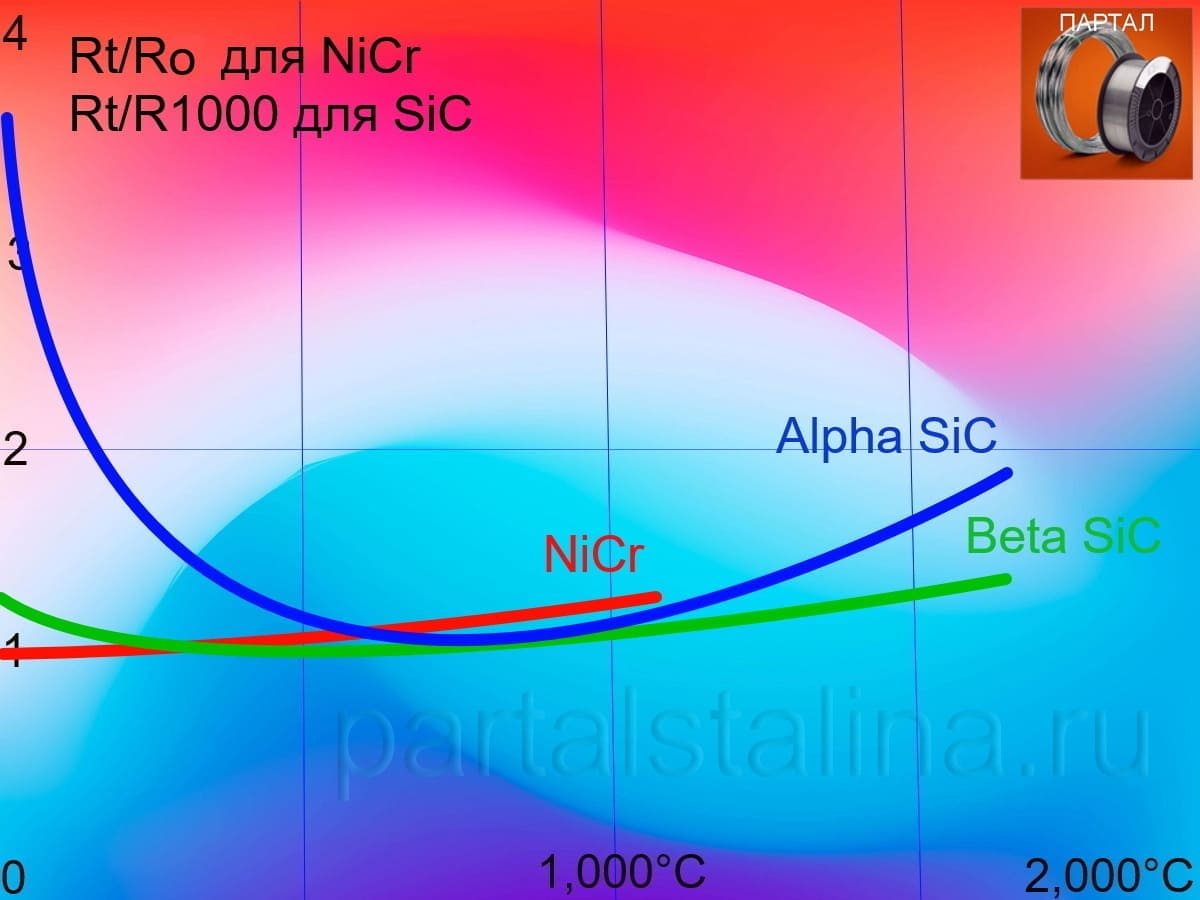

Рис. 1. График изменения сопротивления никель-хромовых и карбидокремниевых нагревательных элементов при нагреве.
Нихромовые сплавы: Стандарт надежности и простоты
Сплавы никеля и хрома - это «рабочие лошадки» резистивного нагрева.
Их популярность обусловлена предсказуемостью.
Нихром отлично работает при температурах до 1300°C и обладает уникальной электрической стабильностью: во всем рабочем диапазоне его сопротивление меняется всего на 4–6%.
Интересный факт: Нихром был запатентован еще в 1905 году. Его секрет долговечности в том, что при первом нагреве он покрывается тонкой прочнейшей пленкой оксида хрома, которая защищает металл внутри от дальнейшего окисления.
Поскольку сопротивление нихрома почти не меняется со временем (нет эффекта старения), диагностика проста: если сопротивление ушло от номинала - нагреватель поврежден.
Благодаря стабильности, для управления часто достаточно недорогих электромагнитных контакторов или твердотельных реле (SSR), работающих по принципу широтно-импульсной модуляции (вкл/выкл).
Но здесь в игру вступает скорость реакции:
1. Массивная изоляция (медленные): Патронные ТЭНы или нагреватели в металлической оболочке с оксидом магния обладают большой инерцией. Для них цикл переключения в 10–20 секунд вполне приемлем.
2. Малая масса (быстрые): Открытые спирали, инфракрасные излучатели в кварцевых трубках нагреваются и остывают мгновенно. Медленное переключение контактора приведет к тому, что температура будет «скакать» вслед за включением реле.
Решение: Использовать твердотельные реле с быстрым переключением или фазовое управление, чтобы обеспечить ровный поток тепла.
В воздушных калориферах также критически важна блокировка: нет потока воздуха - питание отключается мгновенно, иначе спираль сгорит.
Карбид кремния (SiC): Работа с высокими температурами и старением
SiC-нагреватели позволяют достичь температур около 1600°C, но требуют гораздо более сложной системы управления.
Их сопротивление нелинейно: оно меняется в соотношении 3:1 при нагреве и до 4:1 в процессе старения (эксплуатации).
Проблема старения и выбор схемы подключения
Со временем карбид кремния деградирует, и его сопротивление растет.
Чтобы сохранить ту же тепловую мощность (P = U²/R), вам придется повышать напряжение.
Старые методы включали использование трансформаторов с множеством отводов, которые переключали вручную.
Сейчас эффективнее использовать тиристорные регуляторы.
Важно: Избегайте последовательного соединения SiC-элементов!
При последовательном соединении, если у одного элемента сопротивление станет чуть выше (из-за старения), на нем начнет выделяться больше тепла, чем на соседях.
Это ускоряет его старение еще сильнее запускается цепная реакция выхода из строя.
Рекомендация: Используйте параллельное соединение.
Это саморегулирующаяся схема: элемент с выросшим сопротивлением будет потреблять меньше тока и «отдыхать», пока остальные работают.
Термоудар
По графику (Рис. 1) видно, что сопротивление резко падает при разогреве. Грубое включение магнитным пускателем вызывает термоциклирование, разрушающее хрупкую структуру SiC.
Настоятельно рекомендуется использование тиристоров (SCR) с плавным пуском.

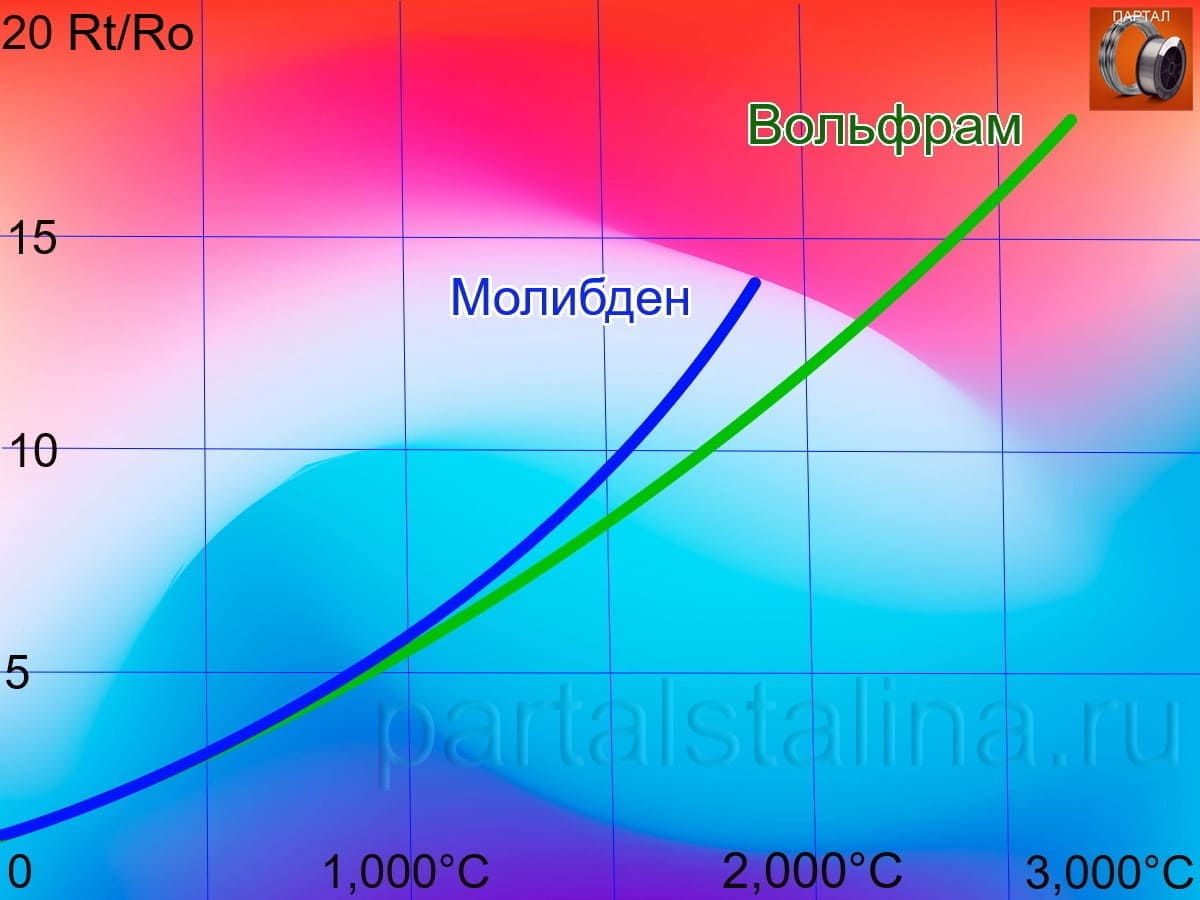

Рис. 2. Динамика изменения сопротивления вольфрамовых нагревателей и нагревателей из дисилицида молибдена под воздействием температуры.
Нагреватели со сверхнизким холодным сопротивлением: MoSi2 и Вольфрам
Эти материалы объединяет одна опасная для электрика черта колоссальная разница между сопротивлением в холодном и горячем состоянии.
Посмотрите на Рис. 2: это не просто графики, это предупреждение о том, что может сжечь ваши предохранители за долю секунды.
Для защиты проводки и трансформаторов необходима система автоматического ограничения тока и мощности.
Лучшее решение современный тиристорный регулятор (SCR) с функцией обратной связи по истинной мощности P = U ⋅ I.
Регулятор сам подстраивает напряжение, игнорируя скачки в сети и изменение сопротивления нагрузки.
Дисилицид молибдена (MoSi2): экстремальные температуры
Рабочий диапазон сопротивления меняется в 14 раз! Если подать полное напряжение на холодный нагреватель, пусковой ток превысит номинальный в 14 раз, что гарантированно вызовет аварию.
Однако, в отличие от карбида кремния, MoSi2 почти не стареет.
Это развязывает руки инженерам: можно смело использовать последовательное соединение элементов, не боясь дисбаланса.
Интересный факт: При высоких температурах (более 1000°C) поверхность MoSi2 становится пластичной и покрывается слоем кварцевого стекла, который залечивает мелкие трещины.
Вольфрамовые нагреватели (КГТ лампы)
Используются в коротковолновых ИК-сушках. Изменение сопротивления еще более драматичное - 17:1.
Специфика: Имеют ничтожную инерцию. Вольфрамовая нить остывает за доли секунды.
Управление: Практически всегда используется фазовое управление тиристором (SCR). Оно не только плавно разогревает нить (Soft Start), спасая её от перегорания и ограничивая гигантский пусковой ток, но и позволяет вручную или автоматически точно дозировать мощность излучения.
Обычные диммеры здесь не подходят - они не стабилизируют напряжение сети, что критично для точных процессов.
Мониторинг: О чем говорят амперметр и вольтметр?
В эпоху цифровых контроллеров мы часто забываем о простых приборах.
Для Нихрома: Ток линейно следует за напряжением. Если ток упал при том же напряжении - ищите сгоревший ТЭН.
Для SiC, MoSi2, Вольфрама: Закон Ома работает, но сопротивление «плавает». Не удивляйтесь, если при неизменном напряжении ток будет меняться по мере прогрева.
Совет: Если на стареющих SiC-элементах ваш тиристор выдает 100% напряжения, а ток (и температура) все еще ниже нормы - это сигнал к замене нагревателей или переключению обмотки трансформатора на ступень выше.
Вывод: Универсального решения не существует.
Для нихрома важна экономия, для карбида кремния - борьба со старением, а для MoSi2 и вольфрама - обуздание пусковых токов. Грамотный подбор силовой автоматики окупается за счет продления жизни дорогих нагревателей.
