Технология производства трубчатых электрических нагревателей (ТЭН): Как и из чего делают ТЭНы?
Искусство создания трубчатых электрических нагревателей: Как формируются ТЭНы?
Трубчатые электрические нагреватели, более известные как ТЭНы, стали важным элементом как в бытовой технике, так и в промышленности.
С их помощью мы можем быстро и эффективно нагревать воду в общепите или поддерживать нужную температуру в резервуарах с нефтепродуктами, химическими веществами.
Однако возможности ТЭНов намного шире! Давайте заглянем за пределы привычного применения и разберемся, как же производятся эти устройства.
Необычные применения ТЭН
Представьте себе: ТЭНы могут играть ключевую роль не только в водонагревателях, но и в cистемах обогрева помещений:
Вместо стандартных радиаторов можно использовать ТЭНы для создания теплых полов или стен, обеспечивая комфортную атмосферу в любом помещении.
- Сушилках для фруктов и овощей: ТЭНы отлично подходят для равномерного теплового обогрева, что позволяет сушить продукты быстро и эффективно.
- Биореакторах в фермерских хозяйствах: Внедрение ТЭНов в системы управления температурой помогает поддерживать оптимальные условия для роста и развития микробов и растений.
Теперь, когда мы расширили наши представления о возможностях ТЭНов, давайте разберемся, из чего же они изготавливаются и как проходит процесс их производства.
Из чего делают и как производятся ТЭНы?

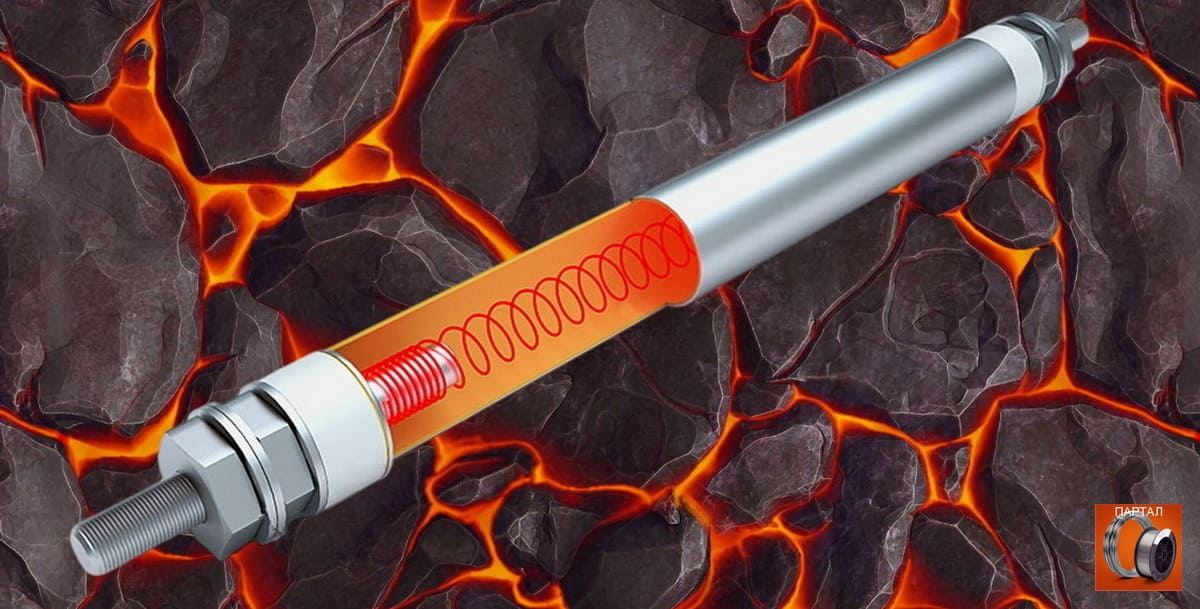

Основным элементом любого трубчатого нагревателя является спираль Ом сопротивления.
Для её производства используются тугоплавкие материалы, среди которых лидирует нихром марки Х20Н80.
Главное его преимущество — высокое удельное сопротивление, что позволяет спирали нагреваться при подаче электрического тока, не становясь проводником.

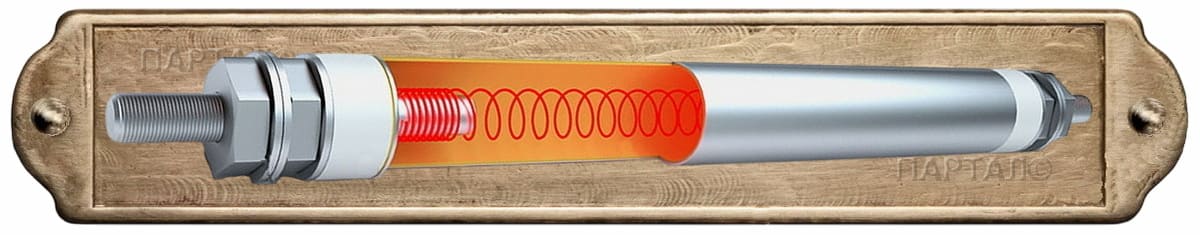

Концы спирали соединяются с контактами, после чего конструкция помещается в корпус, который может быть выполнен из специальной керамики или стали с антикоррозийной обработкой.
Пространство между спиралью и оболочкой заполняется изолирующими веществами — периклазом и кварцевым песком, что предотвращает нежелательные контакты.
Материалы корпуса
Выбор материала корпуса ТЭНа зависит от условий его эксплуатации:
- При температуре до 250°C: Разрешается использовать конструкционную сталь Ст10 или обработанную латунь.
- При температуре до 450°C: Колбы изготавливаются из стали 12Х18Н10Е, защищающей спираль от агрессивных сред.
Технология производства ТЭНов
Процесс производства ТЭНов состоит из нескольких этапов, каждый из которых критически важен для конечного качества продукта.
1. Подготовительный этап (изготовление отдельных элементов)
- Нарезка трубы: Заготовки подбираются в соответствии с нужным диаметром и длиной.
- Обезжиривание: Детали подвергаются обжигу в муфельных печах при температуре не ниже 400°C.
- Обработка трубок: Обязательно выполняется зенковка и рихтовка, а для этого используется специальный шомпол.
- Подготовка стержневых проволочных контактов: Они нарезаются на необходимую длину.
- Навивка нихромовых спиралей: Имеет высокую точность.
- Обработка спиралей: Спирали подвергаются обезжириванию и сушке.
2. Сборка ТЭНа
- Приварка нихромовой спирали к контактным стержням: Осуществляется с использованием аппаратов точечной сварки.
- Подготовка наполнителя: Необходимо просушить его при температуре 600°C и просеять для удаления посторонних частиц.
- Помещение спирали в корпус ТЭНа: Свободное пространство заполняется смесью кварцевого песка и периклаза. Этот этап считается наиболее сложным и критичным для качества.
- Финальная обработка: Включает выравнивание и подрезку торцов, обжиг для обеспечения гибкости, а также маркировку корпуса с указанием страны-производителя, даты изготовления и технических характеристик.
Гибка ТЭНа: Процесс и Контроль Качества
Формирование Нагревателя
На этапе гибки трубчатого электронагревателя (ТЭН) ему придается необходимая форма, соответствующая техническому заданию.
Для гибки стандартных моделей используются специальные станки, в то время как нестандартные варианты могут потребовать ручной работы на верстаке.
Дополнительные Операции После Гибки
После формирования ТЭНа необходимо выполнить следующие операции:
1. Зачистка и обкатка торцов - важно подготовить края нагревателя для дальнейшей обработки.
2. Вставка изоляторов и герметизация концов - это позволяет предотвратить утечки и обеспечивает безопасность в эксплуатации.
3. Калибровка контактных стержней - стержни должны быть точно откалиброваны, после чего на них навинчиваются гайки и шайбы.
После завершения этих операций ТЭН считается готовым к дальнейшему этапу производства.
Приемо-сдаточные Испытания
Каждый ТЭН проходит строгие приемо-сдаточные испытания для проверки соответствия техническому заданию и стандартам качества. К основным пунктам контроля относятся:
- Контроль сопротивления нихромовой спирали - проверяется, соответствует ли значение заданным параметрам.
- Проверка качества изоляции - на контакты ТЭНа подается повышенное напряжение для измерения сопротивления изоляции.
- Проверка резьбовых соединений - важно убедиться в надежности всех соединений.
- Измерение габаритов нагревателя - проверяются размеры в соответствии с техническими спецификациями.
- Контроль сопротивления всего изделия - итоговая проверка, чтобы убедиться, что нагреватель работает корректно и безопасно.
Если все испытания проходят успешно и не выявляются отклонения, ТЭН тщательно упаковывается для хранения и отгрузки.
Вне зависимости от использованных материалов, каждое изделие заворачивается в парафинированную бумагу, а затем помещается в защитные чехлы для предотвращения воздействия влаги.
Таким образом, процесс гибки и контроля обеспечивает высокое качество и надежность трубчатых электронагревателей, готовых к использованию в самых различных условиях.
Итоги
Производство трубчатых электрических нагревателей — это сложный и многоступенчатый процесс, который требует точности и соблюдения технологических стандартов.
ТЭНы, созданные с использованием современных технологий и высококачественных материалов, играют ключевую роль в нашей повседневной жизни, обеспечивая комфорт и надежность как в быту, так и на производстве.
Понимание того, как они изготавливаются, помогает ценить эти важнейшие устройства еще больше!
