Как устроен спиральный нагреватель? Полный гид по выбору и эксплуатации

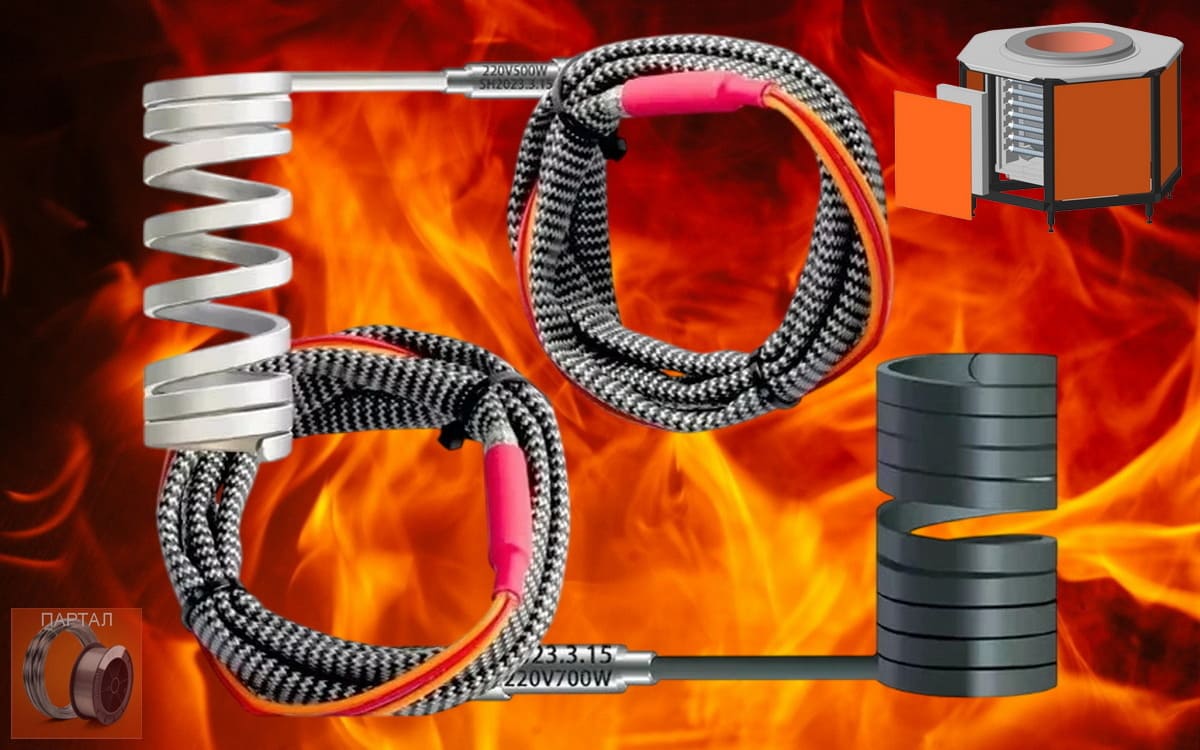

Спиральный нагреватель: принцип работы, устройство и сферы применения
Спиральный нагреватель это сердце тысяч устройств, от вашего домашнего тостера до сложнейшего оборудования на атомных электростанциях.
По сути, это устройство, преобразующее электрическую энергию в тепловую с помощью резистивной проволоки из нихрома, скрученной в форму пружины (спирали).
Чтобы понять, как выбрать и правильно эксплуатировать этот прибор, разберем его устройство "по винтикам".

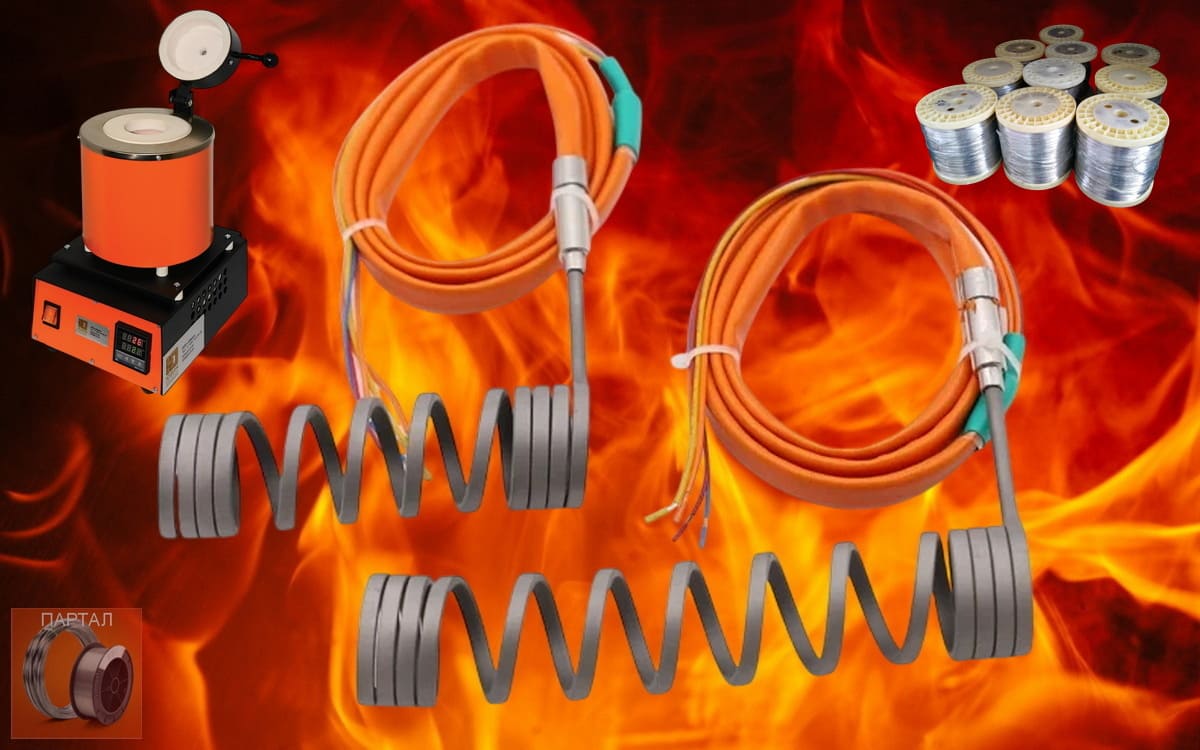

Что представляет собой спиральный нагреватель: конструктивные особенности
В основе любого спирального нагревателя лежит резистивная проволока (чаще всего нихромовая или эконом вариант фехралевая).
Она выступает проводником с высоким сопротивлением.
Чтобы защитить эту хрупкую «начинку» и сделать использование безопасным, спираль помещают в изоляцию (обычно это спрессованный порошок оксида магния или керамика) и закрывают внешней металлической оболочкой.
Это обеспечивает стабильную работу даже в агрессивных средах и защищает от механических повреждений.
Интересный факт: Коэффициент полезного действия (КПД) спирального нагревателя при преобразовании электричества в тепло составляет почти 100%.
Практически вся энергия, проходящая через провод, становится теплом, потери минимальны.
Преимущества и недостатки: стоит ли использовать спиральные элементы?
Как и любое инженерное решение, спиральные нагреватели имеют свои сильные и слабые стороны.
Главные плюсы:
1. Мгновенная реакция. Благодаря прямой конверсии энергии нагрев происходит очень быстро.
2. Гибкость конфигурации. Спираль можно свернуть в круг, квадрат, плоскую "улитку" или сложную 3D-форму. Это позволяет интегрировать нагрев в любое оборудование, от миниатюрных 3D-принтеров до огромных котлов.
3. Точный контроль. В тандеме с термопарой и PID-контроллером спиральный нагреватель позволяет удерживать температуру с точностью до 1 градуса.
4. Долговечность. При правильном подборе мощности и отсутствии перегревов такая конструкция служит годами.
Минусы и риски:
1. Пожаробезопасность. При выходе из строя автоматики или нарушении изоляции нагреватель может стать источником возгорания или удара током.
2. Энергоемкость. Электрический нагрев - один из самых дорогих способов получения тепла по сравнению с газом.
3. Тепловая инерция и рассеивание. Без качественной термоизоляции часть дорогого тепла будет уходить в воздух, нагревая цех, а не деталь.
4. Необходимость ТО. Контакты могут окисляться, а на оболочке может образовываться нагар, требующий чистки.

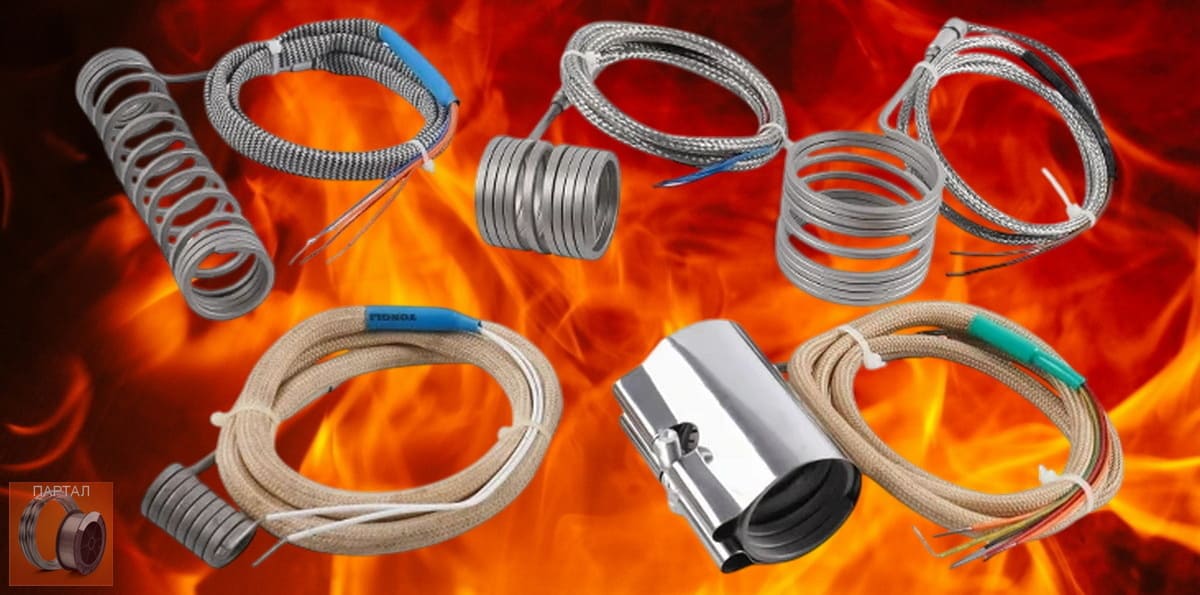

Где используются спиральные нагреватели: 9 главных отраслей
Универсальность технологии обеспечила ей место в самых разных сферах.
Вот где вы чаще всего встретите эти устройства:
1. Горячеканальные системы (Hot Runner). Критически важны для литья пластика. Нагреватели поддерживают пластмассу в жидком состоянии внутри пресс-формы, не давая ей застыть раньше времени.
2. Упаковочная промышленность. Запаечные ножи и планки используют спирали для мгновенного расплавления пленки и создания герметичного шва.
3. Химические реакторы. Поддержание точной температуры для катализа химических реакций, в том числе в фармацевтике.
4. Литье под давлением (ТПА). Обогрев сопел (узлов) машин, через которые пластик впрыскивается в форму.
5. Медицина. Стерилизаторы и автоклавы, где требуется высокая температура для уничтожения бактерий.
6. Производство электроники. Паяльное оборудование и процессы производства полупроводников, требующие сверхчистого нагрева.
7. Лаборатории. Плитки, сушильные шкафы и дистилляторы.
8. Пищепром. Промышленные печи, фритюрницы, аппараты для выпечки вафель и пончиков.
9. Быт и ремонт. Сердечники паяльников, фены, тепловые пушки.
Интересный факт: Нихромовая проволока, используемая в спиралях, была изобретена еще в 1905 году.
Сплав никеля и хрома создает на поверхности прочную пленку окисла, которая не дает металлу сгореть даже при температуре свыше 1000 °C.
Физика процесса: как электричество превращается в тепло
Принцип работы базируется на законе Джоуля Ленца.
Когда электрический ток пытается пройти через материал с высоким сопротивлением (резистивную спираль), электроны "сталкиваются" с кристаллической решеткой металла.
Это "трение" на атомном уровне вызывает выделение энергии в виде тепла.
Чем выше сопротивление материала и чем больше сила тока, тем интенсивнее выделяется тепло.
Задача инженеров подобрать длину и толщину проволоки так, чтобы она раскалялась, но не плавилась.
Из чего состоит нагреватель: материалы и сборка
Процесс производства спирального нагревателя это баланс между электрикой и термодинамикой:
1. Сердцевина (Резистивный элемент). Обычно это сплав Нихром (NiCr) или Фехраль (FeCrAl). Они обладают высоким удельным сопротивлением и жаропрочностью.
2. Изолятор. Проволока не должна касаться стенок корпуса. Для изоляции используют керамику или порошок оксида магния (MgO/периклаз), который отлично проводит тепло, но не пропускает электрический ток.
3. Корпус (Оболочка). Чаще всего это нержавеющая сталь, инколой или латунь. Оболочка защищает прибор от коррозии и ударов.
4. Токовыводы (Холодная зона). Специальные участки проводов, которые выходят из нагревателя и не нагреваются так сильно, чтобы безопасно подключить питание.
От чего зависит эффективность нагрева: 4 ключевых фактора
Если вы проектируете систему нагрева или выбираете запчасть, обратите внимание на эти параметры:
1. Сечение проволоки (Калибр). Толстая проволока имеет меньшее сопротивление и пропускает больший ток (больше мощность), но занимает больше места. Тонкая проволока имеет высокое сопротивление.
2. Длина намотки. Чем длиннее провод, тем выше общее сопротивление. Инженеры рассчитывают баланс между длиной и толщиной, чтобы попасть в нужное напряжение (например, 220В) и получить необходимую мощность.
3. Рабочая температура. С ростом температуры сопротивление металлов меняется. Кроме того, для сверхвысоких температур нужны особые сплавы, чтобы спираль не перегорела, это нихром Х20Н80.
4. Качество теплоизоляции. Даже самый мощный нагреватель будет бесполезен, если тепло уходит "на улицу". Плотное прилегание спирального нагревателя к объекту и наличие внешнего утеплителя повышают КПД системы в разы.
