Нихром: сплав, который не сгорает — история, марки, свойства и применение

Как появился нихром: изобретение, изменившее электротермику

1906 год. Американский инженер-металлург Альберт Марш решает проблему, которая тормозила всю электротермическую отрасль.

До него любой нагревательный элемент на воздухе сгорал — окисление разрушало металл за считанные часы. Марш объединил никель и хром.

Результат — сплав, который не разрушается при нагреве.
Патент Марша 1906 года (US Patent 811,859) стал отправной точкой современной электротермики.

Его открытие сделало возможным серийное производство электрических плит, промышленных печей и нагревательных приборов.
В конце 1930-х советские металлурги в рамках форсированной индустриализации разработали собственные аналоги — марки Х20Н80 и Х15Н60.

Эти составы легли в фундамент отечественной оборонной и промышленной термической базы.

ГОСТ 10994-74 и сегодня регулирует химический состав всех промышленных марок нихрома в России.
Экспертный факт: вопреки популярным мифам, Марш не продавал своё детище сторонним фирмам за бесценок.

Он передал права на сплав компании, которая вскоре была реорганизована в Hoskins Manufacturing Co. и перебазирована в Детройт.

Изобретатель остался в структуре предприятия, сделал блестящую карьеру и к 1915 году занял пост его президента.

Нихром стал основой многомиллионного рынка, а сам Альберт Марш успешно руководил этой компанией-пионером до своей кончины в 1944 году, получив за своё открытие заслуженное признание, почёт и финансовое благополучие.





Почему нихром греет, а не горит: физика резистивности

Нихром — это не просто смесь двух металлов.

Это инженерно спроектированная кристаллическая система.
Атомы хрома встраиваются в кристаллическую решётку никеля, деформируя её.

Электроны при движении через такую решётку сталкиваются с искажениями — возникает высокое электрическое сопротивление.

Ток преодолевает сопротивление, энергия выделяется в виде тепла.

Это и есть резистивный нагрев — основа работы любого нихромового элемента.
Одновременно при нагреве на поверхности сплава формируется плотная защитная плёнка Cr₂O₃.

Она химически инертна, прочна и надёжно изолирует внутреннюю матрицу сплава от воздействия агрессивной среды.
Экспертный факт: оксид хрома Cr₂O₃ имеет кристаллическую структуру корунда — минерала, который составляет основу рубинов и сапфиров.

Именно поэтому защитная плёнка нихрома обладает ювелирной твёрдостью и не разрушается от экстремального жара.





Расшифровка марок нихрома: что зашифровано в буквах и цифрах

Система маркировки нихрома подчиняется строгой логике ГОСТ 10994-74.

Буква обозначает химический элемент, цифра после неё — его массовую долю в процентах.
Марка Х20Н80:
• Х — хром, 20 — содержание 20–23 %
• Н — никель, 80 — содержание около 80 %
Марка Х15Н60:
• Х — хром, 15 — содержание 15–18 %
• Н — никель, 60 — содержание около 60 %
Вспомогательные индексы в названии марки:
• Индекс -Н: добавлен цирконий — повышает жаропрочность и ресурс при циклическом нагреве.
• Индекс -ВИ: вакуумно-индукционная плавка — удаляет газы, поры, интерметаллидные включения.
Цирконий в марках с индексом -Н блокирует рост зерна при высоких температурах.

Это критично для нагревательных элементов, работающих в режиме многотысячных термоциклов.

Примеси Fe, C, Al, P, Si, Ti, Mn — строго не выше 1 % по ГОСТ.
Экспертный факт: метод вакуумно-индукционной плавки (ВИ) изначально разрабатывался в 1950-х годах для авиационных жаропрочных сплавов турбинных лопаток.

Его применение к нихрому — прямое заимствование из аэрокосмической металлургии.





Физические свойства Х20Н80 и Х15Н60: сравнительный разбор

Два эталонных сплава нихрома различаются по ключевым параметрам.

Выбор между ними — это инженерный расчёт, а не вкусовщина.
Параметр: макс. рабочая температура (на воздухе, >= 6 мм)
Х20Н80: 1200 °C
Х15Н60: 1125 °C
Параметр: температура плавления
Х20Н80: 1400 °C
Х15Н60: 1390 °C
Параметр: плотность сплава
Х20Н80: 8,4 г/см³
Х15Н60: 8,2 г/см³
Параметр: уд. электросопротивление при 20 °C
Х20Н80: 1,03–1,18 Ом•мм²/м (номинал 1,11)
Х15Н60: 1,06–1,18 Ом•мм²/м (номинал 1,12)
Параметр: уд. теплоёмкость (при 20–100 °C)
Х20Н80: 0,44 кДж/(кг•К)
Х15Н60: 0,46 кДж/(кг•К)
Параметр: теплопроводность (при 100 °C)
Х20Н80: 13,6 Вт/(м•К)
Х15Н60: 13,2 Вт/(м•К)
Параметр: твёрдость сплава (в мягком состоянии)
Х20Н80: 180–220 НВ
Х15Н60: 200–250 НВ
Параметр: магнитные свойства (в состоянии поставки)
Х20Н80: строго немагнитен
Х15Н60: магнитится (липнет к магниту)
Коэффициент линейного теплового расширения — 14•10⁻⁶ К⁻¹ (при 20 °C).

Это низкое значение.

Спирали из Х20Н80 не провисают в промышленных печах даже при критическом нагреве — геометрия элемента остаётся стабильной.
Почему Х15Н60 слегка магнитит?

В этой марке повышено содержание железа (до 25 %).

Железо нарушает аустенитную структуру никелевой матрицы — появляется слабый ферромагнетизм.

В прецизионных измерительных системах это критично: там используют только Х20Н80.
Экспертный факт: предел прочности при растяжении нихрома — 0,65–0,70 ГПа.

Это сопоставимо с конструкционными сталями среднего класса.

При этом нихром сохраняет эту прочность при температурах, при которых большинство сталей уже размягчается.

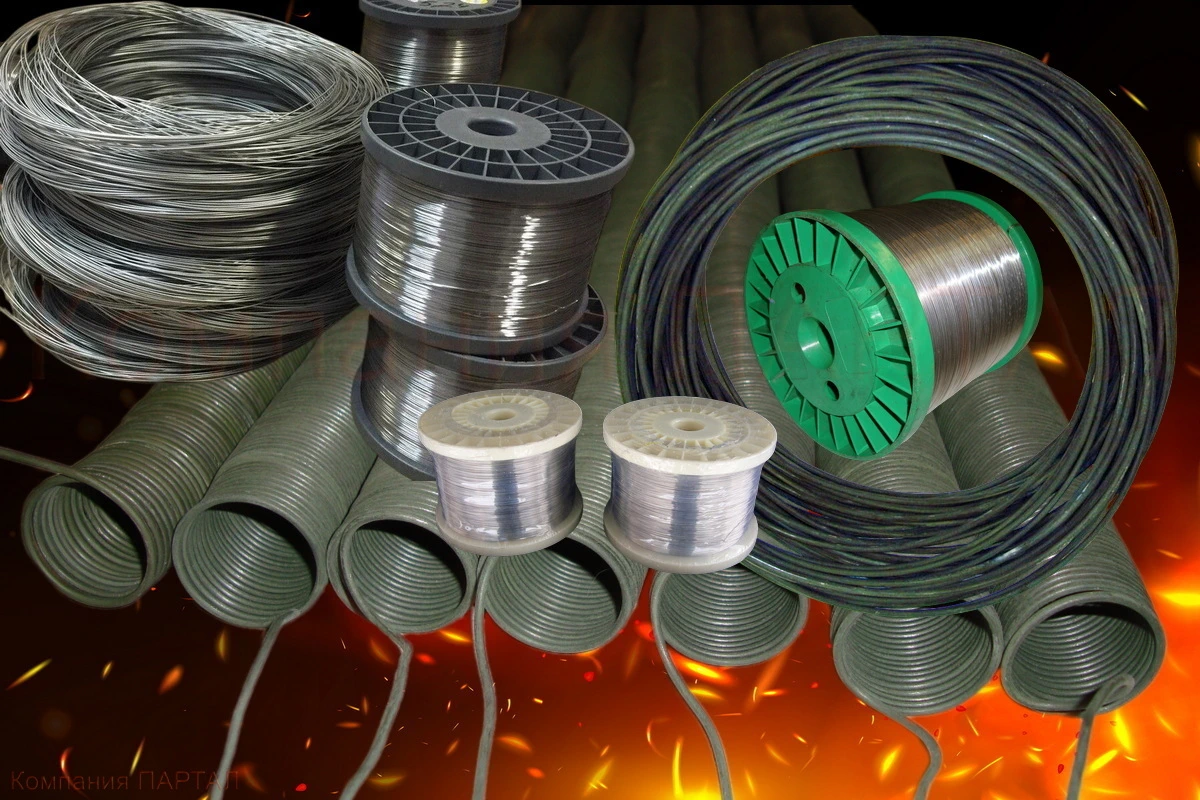

Нихромовая проволока: главный нагревательный элемент промышленности

Нихромовая проволока — это рабочая лошадь электротермики.

Производится по ГОСТ 12766.1-90 методом холодного волочения холодным способом с промежуточными технологическими отжигами.

Холоднотянутая проволока имеет точный диаметр, гладкую поверхность и стабильное сопротивление по всей длине.
Ключевые сферы применения:
• Промышленные электропечи — спирали для плавильных, закалочных и сушильных камер.

При температурах выше 600 °C спирали монтируют без изоляции: керамические опоры удерживают нагретый проводник механически.
• ТЭНы — трубчатые электронагреватели из марок Х20Н80-Н и Х15Н60-Н по ГОСТ 12766.1-90.
• Низкотемпературные системы — спирали с минеральной изоляцией (MgO) для нагревателей до 400–600 °C.
• Промышленная резка — нагревательные элементы термических ножей для пенопласта, оргстекла, полимерных плёнок.
• Бытовые нагревательные приборы — фены, тостеры, электрообогреватели.
Расчёт сопротивления — базовая формула:
R = ρ • l / S
Где:
• R — сопротивление, Ом
• ρ — удельное электросопротивление сплава, Ом·мм²/м
• l — длина проводника, м
• S — площадь сечения, мм²
Закономерность: с увеличением диаметра проволоки сопротивление одного метра падает.

Это напрямую определяет мощность нагревательного элемента при фиксированном напряжении.
Экспертный факт: в ламповых гитарных усилителях 1950–1960-х годов нихромовые проволочные резисторы использовались в цепях фильтрации блоков питания и как эмалированные катодные резисторы выходных каскадов.

Инженеры ценили нихром за высокое удельное сопротивление и термическую стабильность: под воздействием сильного нагрева и высоких токов такие резисторы не разрушались и удерживали рабочие точки ламп в идеальном балансе.





Нихромовая нить: прецизионный инструмент микронного класса

Высокая пластичность нихрома позволяет вытягивать из него нить диаметром до 0,01 мм.

Это — предел холодного волочения для большинства металлических систем.

Для производства нити используют исключительно сплав Х20Н80-ВИ по ГОСТ 8803-89.
Технология производства ультратонкой нити:
Заготовочная проволока последовательно протягивается через монокристаллические алмазные волоки.

Каждый проход уменьшает диаметр.

Монокристалл алмаза — единственный материал, способный обеспечить геометрически идеальное отверстие волоки без микровыбоин.

Результат — идеально круглое сечение, зеркальная поверхность, отсутствие микротрещин.

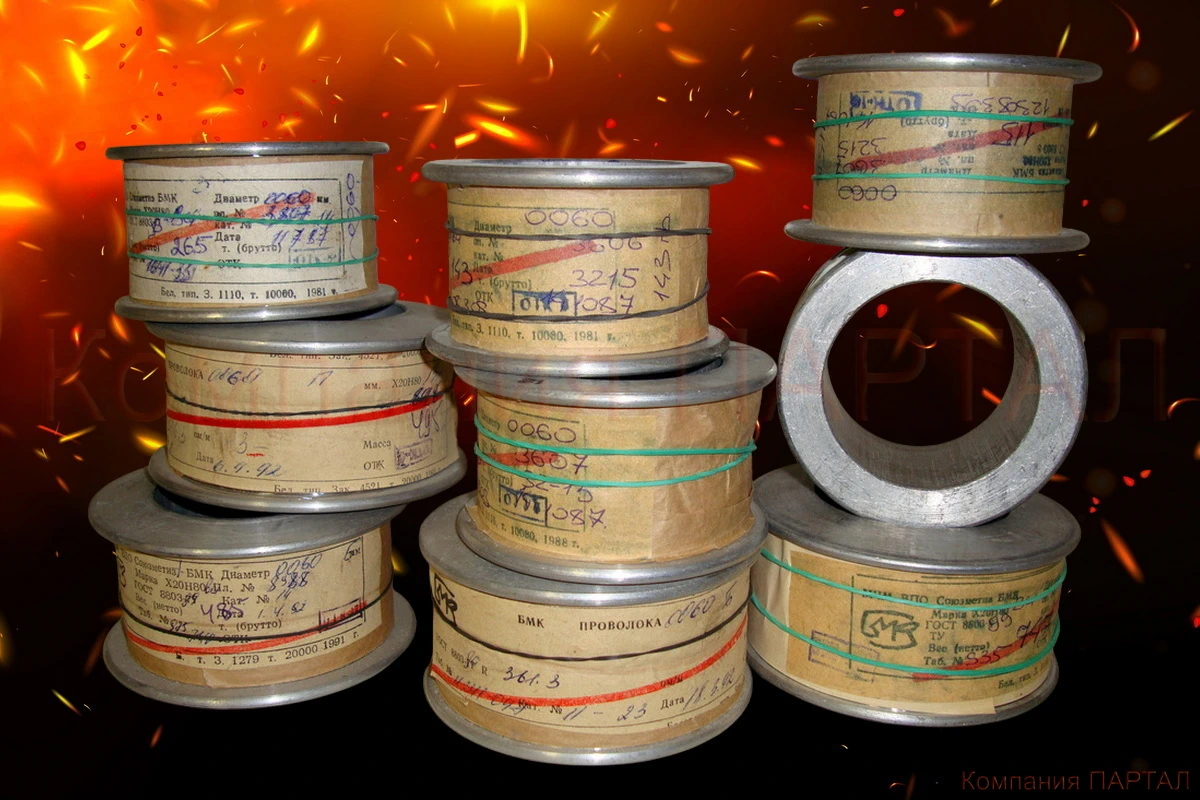

Готовая нить поставляется на катушках с рядной намоткой — это исключает перехлёсты при размотке.
Области применения Х20Н80-ВИ:
• Оборонный комплекс — мостики накала в капсюлях-детонаторах и пиропатронах.

Требование: 100 % гарантия срабатывания.

Нихромовый мостик воспламеняется за доли миллисекунды при прохождении импульса тока.
• Приборостроение и космос — намотка прецизионных резисторов, шунтов и датчиков.

Сопротивление стабильно в диапазоне от криогенных температур до +1000 °C.
• Вакуумные системы — подогреватели и испарители в глубоком вакууме.

Чистота плавки ВИ гарантирует: сплав не выделяет газы при нагреве и не загрязняет вакуумную камеру.
• Медицина — импульсные микроножи для бесконтактной резки полимерных мембран и хирургических материалов.
Экспертный факт: алмазные волоки для производства микронной нити изготавливаются из синтетических монокристаллов.

Натуральные алмазы для этих целей практически не применяются с конца 1970-х — начала 1980-х годов — синтетика обеспечивает более однородную кристаллическую структуру и предсказуемый ресурс инструмента.

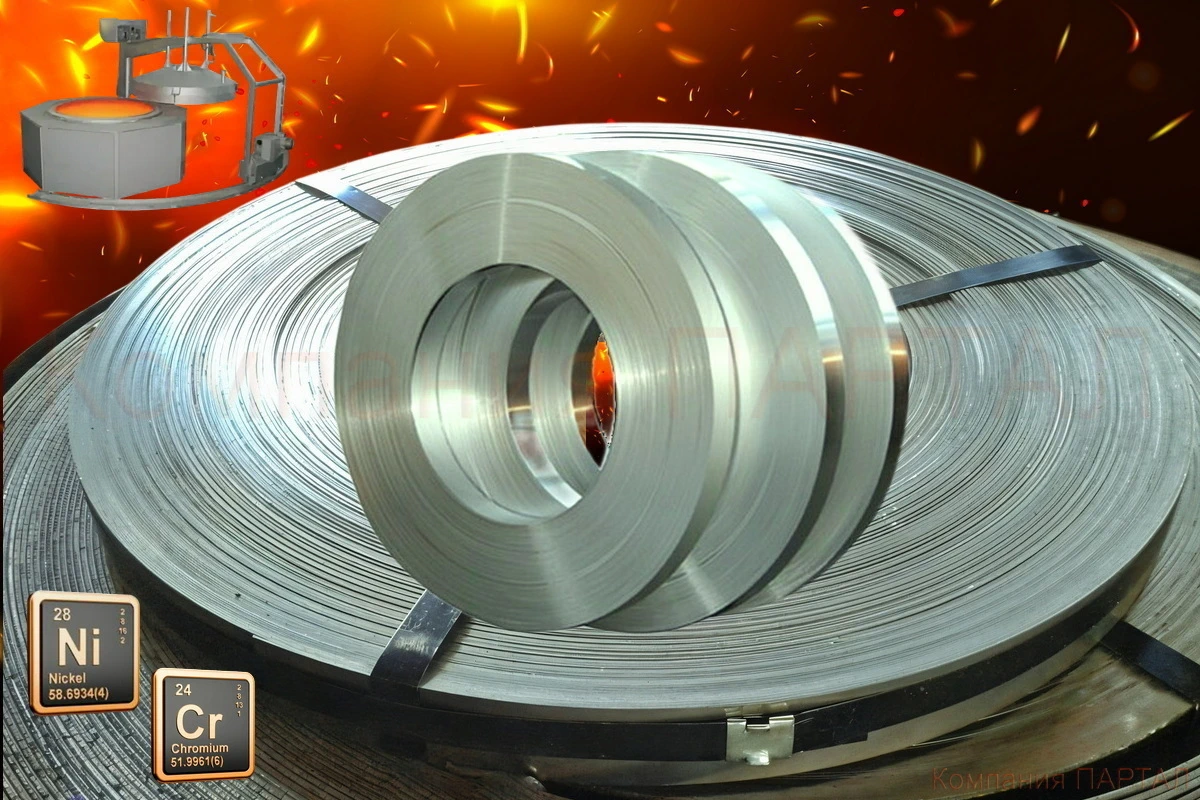

Нихромовая лента: когда нужна плоскость, а не цилиндр

Нихромовая лента — это прокат прямоугольного сечения.

Производится по ГОСТ 12766.2-90.

Лента толщиной до 0,2 мм поставляется на катушках, свыше 0,2 мм — в рулонах.
Почему лента, а не проволока?

Четыре инженерных аргумента:
• Тепловая нагрузка. Периметр ленты при равном сечении в 2,5–3 раза больше, чем у круглой проволоки.

Тепло отводится равномернее.

В высокотемпературных промышленных печах это предотвращает локальный перегрев и прогар.
• Механическая устойчивость. При температурах 900–1200 °C круглая проволока «ползёт» — деформируется под собственным весом и провисает между опорами.

Лента имеет больший момент инерции относительно оси изгиба.

Зигзагообразные печные нагреватели из ленты держат форму без частых промежуточных опор.
• Электрические параметры. Плоская геометрия снижает паразитную индуктивность.

Это критично для шунтов, пусковых реостатов и блоков управления в электроустановках кранов и подъёмников — там нужен чистый активный нагрев без реактивной составляющей.
• Контактный нагрев. Плоская поверхность ленты обеспечивает максимальный контакт с нагреваемым объектом.

Термические ножи для запайщиков пакетов, промышленные плёночные нагреватели — везде, где нужен равномерный прижимной нагрев, лента эффективнее проволоки.
Экспертный факт: в советских ЭВМ («Минск-22», БЭСМ-4) нихром применялся в виде спиралей внутри воздушных термостатов ферритовой памяти.

Нагреватели из нихромовой проволоки постоянно поддерживали температуру воздуха в блоке памяти на уровне около +60 °C, чтобы стабилизировать магнитные свойства ферритовых колец и защитить данные от сбоев при внутреннем самонагреве матриц.





Преимущества и ограничения нихрома: честный инженерный баланс

Что делает нихром незаменимым:
• Жаростойкость — стабильная работа до 1200 °C без деградации защитной оксидной плёнки.
• Жаропрочность — сохранение механической прочности при экстремальных температурах.
• Крипоустойчивость — сопротивление медленной пластической деформации (ползучести) при температурах выше 400 °C и постоянной нагрузке.

Это критично для вертикально висящих спиралей в промышленных печах.
• Технологичность — холодное волочение до 0,01 мм, сварка всеми методами, гибка без растрескивания.
• Немагнитность — марка Х20Н80 полностью немагнитна.

Это открывает применение в МРТ-оборудовании и прецизионных измерительных системах.
Объективные ограничения:
• Цена — высокое содержание никеля (60–80 %) делает нихром одним из самых дорогих нагревательных сплавов.

Фехраль (железо-хром-алюминий) дешевле, но уступает по технологичности и пластичности.
• Температурный потолок — при задачах выше 1200 °C нихром уступает молибдену, вольфраму и сплавам на основе дисилицида молибдена (MoSi₂), способным работать при 1600–1800 °C.
• Сера — враг нихрома — воздействие серосодержащих газов при высоких температурах разрушает защитную Cr₂O₃-плёнку.

В печах с серосодержащей атмосферой нихром не применяют.
Экспертный факт: нихром в атомном флоте.
Нихром запрещён в активной зоне реактора, но незаменим в его компенсаторе давления на атомных ледоколах.

Из него делают спирали мощных электронагревателей.

Раскаляясь внутри герметичных трубок, нихром кипятит воду и создаёт искусственную паровую подушку.

Этот пар, как поршень, давит на теплоноситель с силой в 160 атмосфер, не позволяя воде закипеть внутри самого ядерного двигателя.





Итог: нихром как системное решение

Нихром — это не «просто проволока».

Это система металлургических решений, отработанная за 120 лет.
Правильный выбор марки, формы и способа плавки даёт нагревательный элемент с предсказуемым ресурсом.

Сплав Х20Н80 — для максимальных температур и немагнитных применений. Х15Н60 — там, где цена критична, а температура не превышает 1125 °C.

Индекс -ВИ — для прецизионных и вакуумных задач.

Индекс -Н — для максимального ресурса при термоциклировании.
Высокая цена нихрома окупается однократно.

Низкий ресурс дешёвого аналога — обходится постоянно.
