Тугоплавкие металлы: «большая четвёрка» — молибден, вольфрам, ниобий, тантал

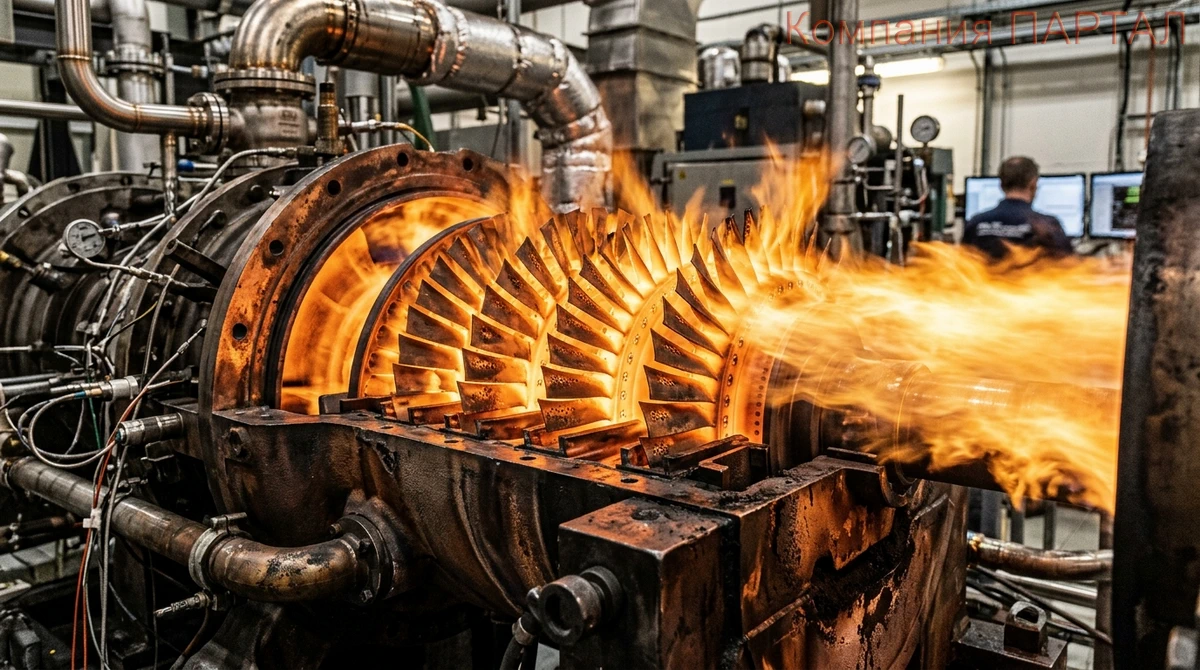

Зачем современной технике нужны тугоплавкие металлы

Современная авиация и космонавтика упираются в технологический предел.

Никелевые сплавы выдерживают нагрузку только до 1100 °C, после чего материал разупрочняется, теряет структуру и разрушается.

При этом двигатели нового поколения требуют рабочих температур в диапазоне 1500–2500 °C.
В этих условиях необходима «большая четверка»: вольфрам, молибден, ниобий и тантал.

Данные металлы сохраняют прочность в экстремальных режимах, где обычные материалы плавятся.

В СССР фундаментальные работы над тугоплавкими сплавами велись в ВИАМ с конца 1950-х годов.

Разработанные там серии ВВ (вольфрамовые), ВМ (молибденовые) и ВН (ниобиевые) сплавов остаются актуальными и сегодня.

Создание сплавов, работающих под нагрузкой при температурах плавления большинства известных материалов — ключевой фактор конкуренции в авиакосмической отрасли.





Вольфрам — король температуры

Вольфрам обладает наивысшей точкой плавления — 3387 °C, что позволяет использовать его при температурах до 3000 °C.

Однако чистый вольфрам крайне хрупок при комнатной температуре, не поддается гибке и формоизменению.

Для решения этой проблемы применяется легирование рением и молибденом.
Добавление 25–27 % рения и 3–5 % молибдена повышает пластичность вольфрама с нуля до 6,5 %.

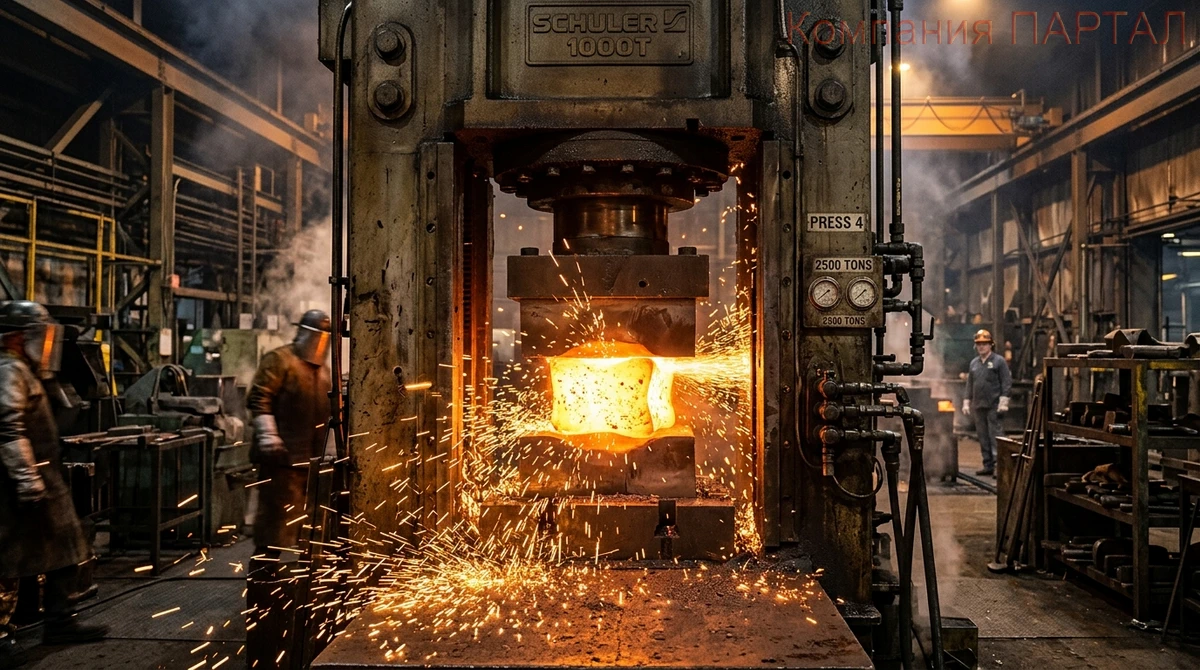

Промышленный сплав ВВ4 успешно поддается ковке и прокатке для получения листов, фольги, проволоки и трубок.

Монокристаллический вольфрам предельной чистоты имеет температуру перехода в хрупкое состояние ниже 20 °C.

Примеси внедрения (кислород, углерод, азот) снижают пластичность металла.

Для повышения прочности также применяют углеродное упрочнение (сплав ВВ2У) и легирование ниобием (ВВ2) или молибденом (ВВ3).

Вольфрамовые сплавы незаменимы в конструкциях ракетных сопел с температурой газового потока выше 3000 °C. Без вольфрама космос остался бы недостижим.



Механические характеристики вольфрамовых сплавов

Сплав / Сортамент / Состав	Т, °С	σ, МПа	δ, %	ψ, %	σ₁₀₀, МПа
ВВ2 (пруток) (0,03–0,05) Nb	600 1500 2000	300 140 80	35 48 60	70 90 95	— 60 12
ВВ2У (пруток) (0,03–0,05) Nb + (0,05–0,1) С	300 1500 2000	510 170 40	18 63 118	18 84 98	— 75 12
ВВ3 (пруток) (2,0–4,0) Mo + (0,1–0,3) Re	400 1500 1800	450 180 100	45 16 52	35 60 88	— — 30





Молибден — универсальный боец

Молибден уступает вольфраму по термостойкости, но превосходит его по практичности.

Его плотность вдвое меньше, она составляет 10,2 г/см³ против 19,3 у вольфрама. Это критично для снижения веса в авиации.

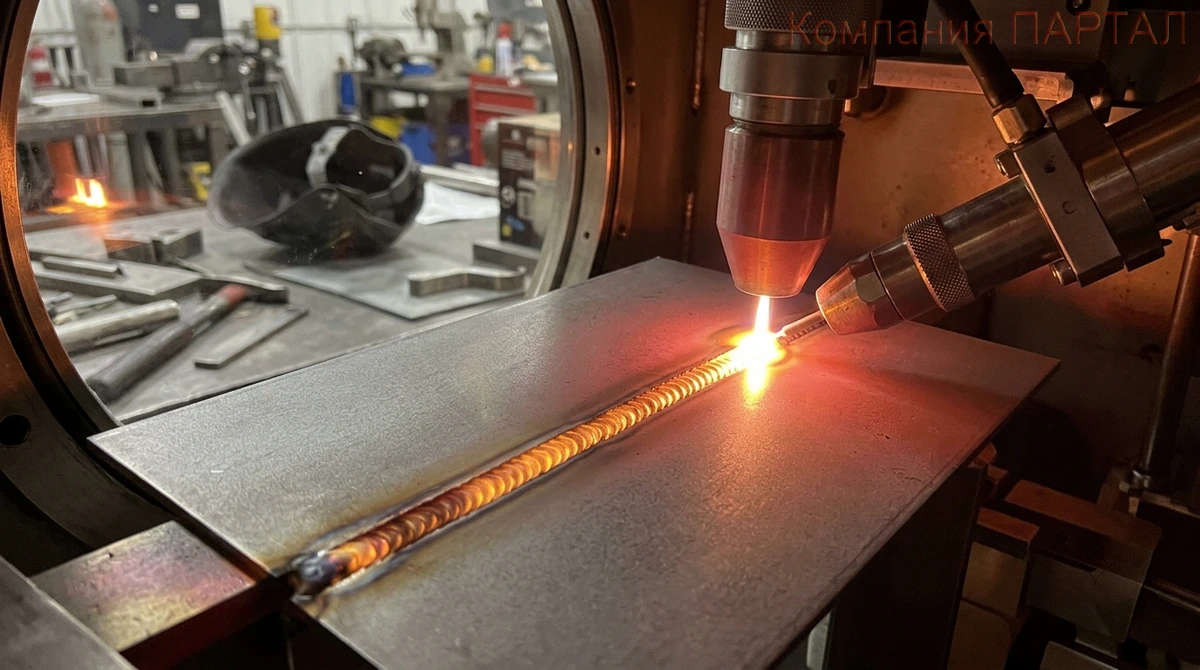

Главное технологическое преимущество молибдена — хорошая свариваемость.

Вольфрамовые сплавы свариваются плохо, с трещинами.

Молибден позволяет делать сложные сварные конструкции, которые держат прочность и пластичность одновременно.
Молибденовые сплавы рассчитаны на длительную работу при температурах 1500–1700 °C и кратковременные нагрузки до 2000 °C.

Листовой прокат идет на экраны, накладки и нагреватели.

Крупные заготовки используются для производства толстостенных изделий. Для повышения жаропрочности применяется карбидное упрочнение углеродом и добавками циркония, титана и ниобия.

Сплав ВМ3 при 1400 °C имеет длительную прочность 160 МПа благодаря карбидообразующим элементам.

Сплав ВМВ36 легируется вольфрамом до 36 % для экстремальных тепловых нагрузок, а серия ВМ1 выпускается как в прутках, так и в листах.

Молибден — элемент №42 в таблице Менделеева. Его открыли в 1778 году.

Массовое применение молибдена началось в двадцатом веке с освоением технологий вакуумной плавки.

До этого молибден был слишком хрупким и непредсказуемым.

Основной недостаток металла — интенсивное окисление на воздухе при температурах от 600 °C с образованием летучих оксидов.

Для защиты применяются дисилицидные покрытия, обеспечивающие работоспособность деталей до 1700–2000 °C.



Механические свойства молибденовых сплавов

Сплав / Сортамент / Состав	Т, °С	σ, МПа	δ, %	ψ, %	σ₁₀₀, МПа
ВМ1 (пруток) (0,08–0,2) Zr + (0,01–0,02) С	20 1200 1500 1800	800 — 110 40	18 — 54 62	56 — 94 99	— 80 — —
ВМ1 (лист) (0,08–0,2) Zr + (0,01–0,02) С	20 1200 1400 1600	850 360 — —	12 16 — —	— — — —	— — 25 16
ВМ2 (пруток) (0,25–0,4) Zr + (≤0,2) Ti + (≤0,02) С	20 1200 1500 1800	750 450 160 90	10 13 15 18	30 80 70 —	— 160 25 —
ВМ3 (пруток) (0,3–0,6) Zr + (0,8–1,3) Ti + (0,25–0,5) С + (1,0–1,8) Nb	20 1400 1800	520 310 120	5 24 48	8 50 6,5	— 160 —
ВМВ36 (пруток) (32–36) W + (0,05–0,2) Ti + (0,03–0,2) С	20 1800 2100	490 90 40	0 100 110	0 87 92	— — —





Ниобий — революция в технологичности

Ниобий — единственный из всей группы, который сохраняет высокую пластичность при комнатной и даже отрицательных температурах до минус 196 °C.

Это кардинально меняет процесс производства.

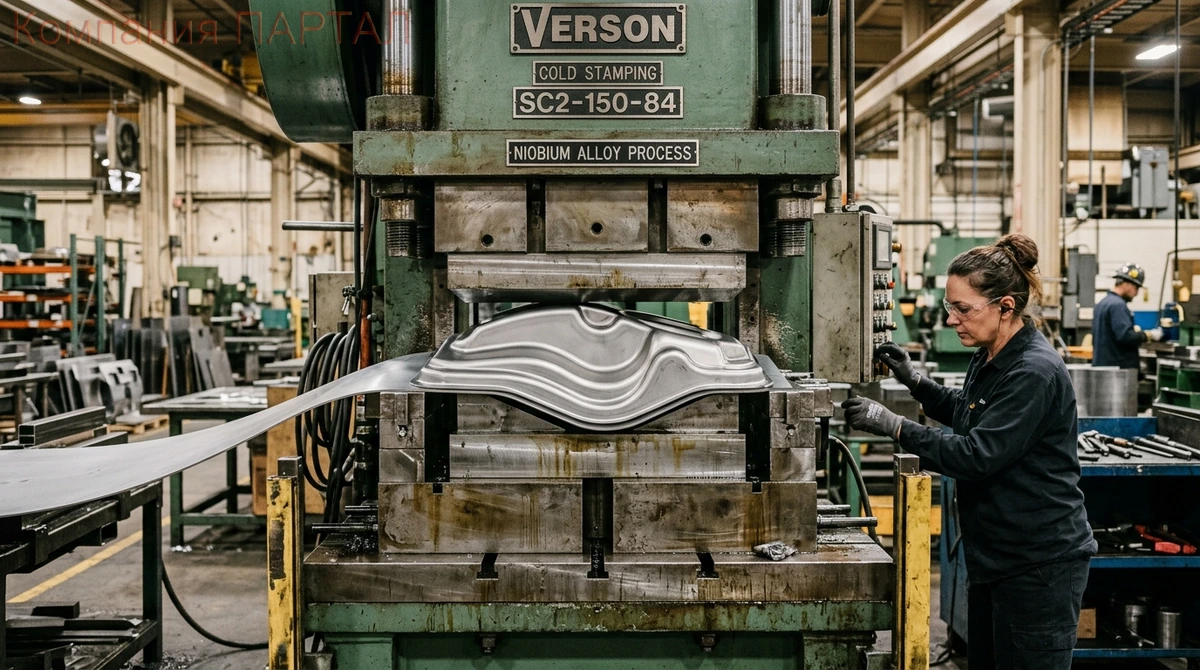

В отличие от вольфрама и молибдена, чистый ниобий легко деформируется в холодном состоянии, допуская обжатие до 90 % без предварительного нагрева.

По ковкости и штампуемости он стоит в одном ряду с самыми пластичными металлами.

Он отлично сваривается всеми видами сварки и хорошо поддается пайке. Его плотность составляет всего 8,6 г/см³, а модуль упругости практически не изменяется вплоть до 1500 °C.
Ниобиевые сплавы делятся по назначению.

Высокопластичный сплав ВН7 применяется как плакирующий материал для листов.

Сплав ВН8 используется для крупногабаритных сварных экранов и сопел ракет одноразового действия, работающих в вакууме до 1500 °C.

Сплав ВН10 разработан для лопаток компрессоров газотурбинных двигателей с температурой до 750 °C.

Также применяются сплавы ВН2А, ВН3, ВН4, ВН6 и ВН9 для различных высокотемпературных узлов.
Главный недостаток ниобия — быстрое окисление на воздухе от 400 °C, причем растворение кислорода в металле вызывает его охрупчивание.

Для защиты деталей используют жаростойкие термодиффузионные покрытия систем хром-титан-кремний или хром-алюминий-кремний, которые обеспечивают работу при 1100–1200 °C на воздухе от 150 до 800 часов.

Крупные детали из сплава ВН8 защищают силицидными покрытиями методами плазменного или газоплазменного напыления.
Жаропрочность ниобиевых сплавов повышается гетерогенизацией структуры.

В системы Nb–Mo–Zr и Nb–W–Zr вводится 0,1–0,4 % углерода для образования тугоплавких карбидов, которые работают как «якоря» против ползучести металла.

Дополнительный мощный прирост жаропрочности дает карбонитридное упрочнение — одновременное введение при плавке 0,2–0,45 % азота.

Образующаяся многоуровневая сеть карбидов, нитридов и карбонитридов радикально повышает характеристики.

Термическая обработка (закалка + старение) эффективно поднимает прочность в диапазоне 20–800 °C и гарантирует долговечность при температурах ≥1100 °C.



 Свойства и состав ниобиевых сплавов

Сплав / Сортамент / Состав	Т, °С	σ, МПа	δ, %	ψ, %	σ₁₀₀, МПа
ВН2А (лист) (3,5–4,7) Мо + (0,5–0,9) Zr + (≤0,08) С	20 1100	850 450	5 10	— —	— 150
ВН3 (пруток) (4,0–5,2) Мо + (0,8–2,0) Zr + (0,08–0,16) С	20 1100 1200	530 260 240	20 22 26	75 80 85	— 160 —
ВН4 (пруток) (8,5–10,5) Мо + (1,0–2,0) Zr + (0,25–0,4) С	20 1100 1200 1300 1500	1500 810 700 550 —	6 14 15 — 24	33 38 47 — 30	— 320 — 100 —
ВН6 (пруток) (8,5–10,5) Мо + (2,5–3,5) Zr + (0,1–0,2) С	20 1100 1200 1300 1500	900 — 650 — 280	14 — 9 — 23	14 — 9 — 23	— 340 210 120 —
ВН7 (лист) (40–42) Ti + (3,0–7,0) Al	20 700 1100	620 350 50	25 20 100	— — —	— — —
ВН8 (лист) (20–23) Ti + (5,0–7,0) Мо + (0,7–1,4) Zr	20 700 1100 1500	620 370 110 —	20 13 46 —	— — — —	— 250 15 15
ВН9 (пруток) (10–15) W + (2,5–5,0) Мо + (0,8–1,0) Zr	20 1200 1600 2000	630 310 150 60	27 18 25 45	38 31 38 51	— 140 — —
ВН10 (пруток) (32–36) Ti + (8,0–9,0) Al + (3,0–5,0) V + (0,5–2,5) Zr	20 700 800	1170 940 590	14 20 —	27 — —	— 28 —





Тантал — металл для экстремальных сред

Тантал занимает особое место в большой четверке благодаря своей феноменальной химической стойкости и пластичности.

Его температура плавления составляет 2996 °C, а плотность — 16,6 г/см³.

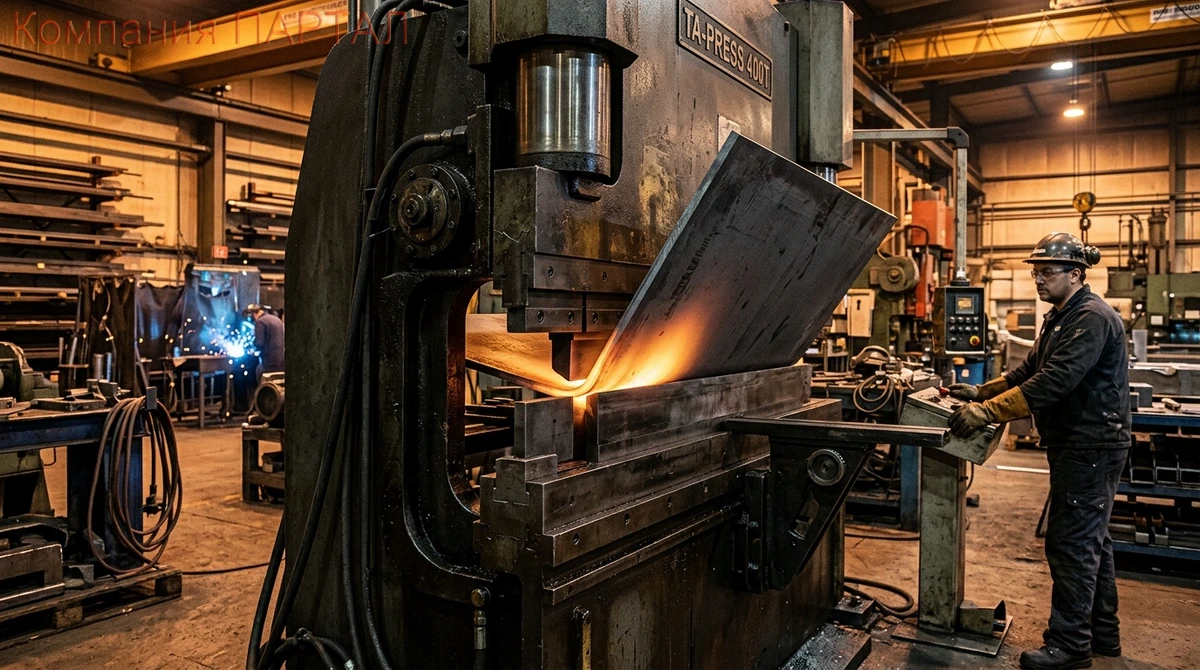

Чистый тантал настолько пластичен, что поддается глубокой штамповке и вытяжке при комнатной температуре без образования трещин.

Основная масса промышленного тантала применяется в чистом виде в радиоэлектронике для производства высокоемких конденсаторов, а также в химическом машиностроении для работы в сверхразрушительных средах (горячие концентрированные кислоты).

В аэрокосмической технике чистый тантал используется редко из-за высокого веса.

Для повышения жаропрочности его легируют вольфрамом.

Самым востребованным сплавом является система тантал-вольфрам с содержанием 10 % вольфрама (сплав ТВ-10), который сохраняет высокую прочность и стабильность структуры при температурах до 2200 °C.

Экспертный факт: Тантал был открыт в 1802 году, но его название происходит от греческого мифа о Тантале, который не мог достичь того, что видел.

Символично: тантал как конструкционный материал остаётся почти недостижимым из-за стоимости и плотности.





Технологические методы получения: от порошка к шедевру

История получения тугоплавких металлов — это история технологических прорывов.

Порошковая металлургия была первым методом.

Измельченный металл спекается под давлением и вакуумом.

Результат: пористые изделия с непредсказуемыми свойствами.

Это было лучше, чем ничего, но годилось только для некритичных применений.

Вакуумный электродуговой переплав (ВЭП) изменил игру. Электрическая дуга плавит металл в водяном кристаллизаторе под вакуумом. Газы и примеси уходят.

Результат: литые заготовки с чистотой, невозможной при других методах.

Из них можно ковать, прокатывать и делать детали.

Электронно-лучевая плавка (ЭЛП) — вершина мастерства.

Электронный луч плавит металл в кристаллизаторе.

Энергия сосредоточена в точке размером миллиметры, что даёт абсолютный контроль над процессом.

Примеси сгорают, структура кристаллизуется идеально.

Двойной вакуумный переплав (ВЭП + ЭЛП) — первый переплав очищает от грубых примесей, второй — от тонких.

Результат: металл с чистотой, близкой к идеальной.

Экспертный факт: Исследования хладноломкости вольфрама привели к открытию: примеси внедрения (кислород, углерод, азот) повышают температуру перехода в хрупкое состояние.

Очистка от этих примесей — путь к пластичности.

Легирование элементами, связывающими примеси внедрения (рений, молибден для вольфрама) — логическое решение.

Если не можешь удалить примеси полностью, свяжи их и сделай неактивными.



Рекристаллизация и жаропрочность тугоплавких сплавов

Главный враг жаропрочности любого деформированного тугоплавкого металла — это процесс рекристаллизации.

При нагреве выше определенной температуры в структуре металла начинают бурно расти новые зерна, что приводит к резкому, катастрофическому падению прочности и пластичности.

Для чистого молибдена температура начала рекристаллизации составляет около 900–1000 °C, для вольфрама — 1150–1200 °C.

Основная задача легирования — сдвинуть этот порог как можно выше.

Введение малых добавок титана, циркония, гафния и углерода позволяет поднять температуру рекристаллизации молибдена до 1400–1500 °C.

В таких сплавах, как ВМ3, мелкодисперсные карбиды блокируют движение границ зерен.

Для вольфрамовых сплавов (например, ВВ4) легирование рением позволяет не только повысить температуру рекристаллизации, но и подавить хрупкость в зоне сварных швов, что делает материал пригодным для длительной службы под экстремальной нагрузкой.



Хром — барьер против газовой коррозии

Хром обладает уникальным качеством среди всех тугоплавких материалов — высочайшим сопротивлением жаровому окислению и газовой коррозии.

Его температура плавления составляет 1870 °C при относительно малой плотности 7,2 грамма г/см³, что делает его крайне перспективным для авиационного газотурбостроения.

Однако хром страдает сильной естественной хрупкостью при температурах ниже 200–300 °C.

Разработанные сплавы хрома делятся на две группы: малолегированные и высоколегированные. Малолегированный сплав ВХ2И содержит добавки титана, ванадия и иттрия, которые связывают вредные примеси (азот и кислород) в стабильные нитриды и оксиды, снижая температуру хрупкости.

Высоколегированный сплав ВХ4 содержит до 35 % никеля и до 3 % вольфрама, что обеспечивает ему высокую длительную прочность и пластичность.

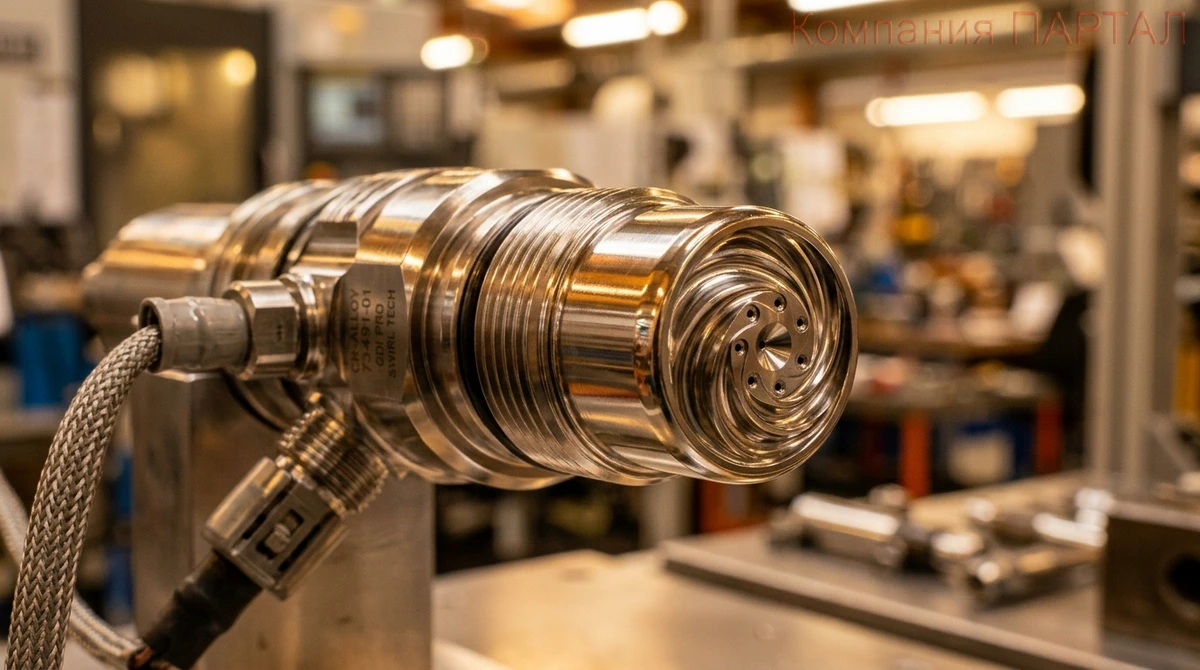

Сплав ВХ4 незаменим для изготовления форсунок и завихрителей горючей смеси, работающих в жестком потоке продуктов горения высокосернистого топлива.

В серийном производстве электролитическое, газовое и плазменное хромирование незаменимо для повышения износостойкости трущихся узлов и долговечности ударных агрегатов.

Экспертный факт: Россия является монополистом в производстве мессбауэровских источников на основе хрома.

Эти источники используются как гамма-излучатели в гамма-резонансной спектроскопии — уникальном методе анализа структуры вещества.





Химический состав и свойства хромовых сплавов

Сплав / Сортамент / Состав	Т, °С	σ, МПа	δ, %	KCU, кДж/м²	σ₁₀₀, МПа
ВХ2И (лист) (0,1–0,2) Ti + (0,1–0,35) V + (0,06–0,3) Y	20 800 1300	350 270 50	3 35 25	450 200 —	— — 20
ВХ4 (лист) (0,08–0,25) Ti + (0,1–0,4) V + (1,0–3,0) W + (31–35) Ni	20 800 1150	1000 530 45	9 14 35	350 300 —	— — 5

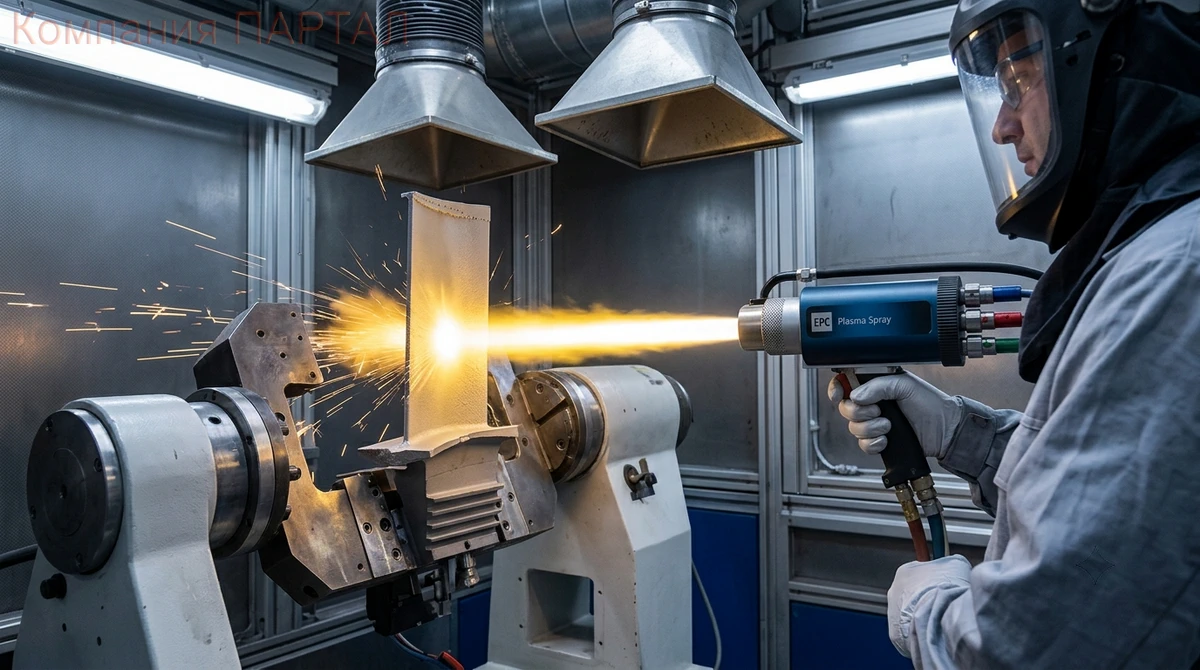

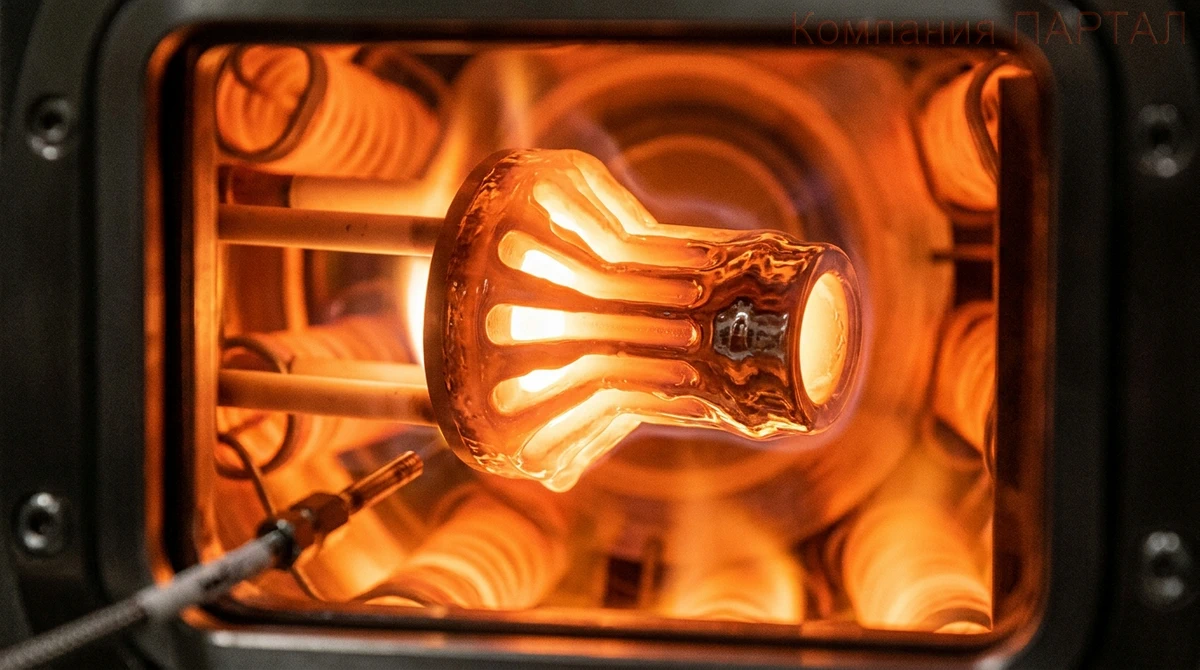

Защитные силицидные покрытия

Поскольку вольфрам и молибден катастрофически быстро окисляются на воздухе при температурах выше 600 °C («чума молибдена»), их эксплуатация в окислительной среде без защиты невозможна.

Базовым методом защиты является нанесение жаростойких дисилицидных покрытия.

При нагреве на поверхности молибдена образуется слой дисилицида молибдена (MoSi2), который при взаимодействии с кислородом воздуха формирует тончайшую, плотную стекловидную пленку диоксида кремния (SiO2).

Эта пленка обладает свойством «самозалечивания»: при возникновении микротрещин кремний окисляется и снова затягивает поврежденное место.

Дисилицидные покрытия наносятся шликерным, плазменным или вакуумно-плазменным напылением.

Они гарантируют надежную защиту деталей при температурах до 1700 °C с ресурсом работы от десятков до сотен часов, что достаточно для сопловых аппаратов и экранов камер сгорания.

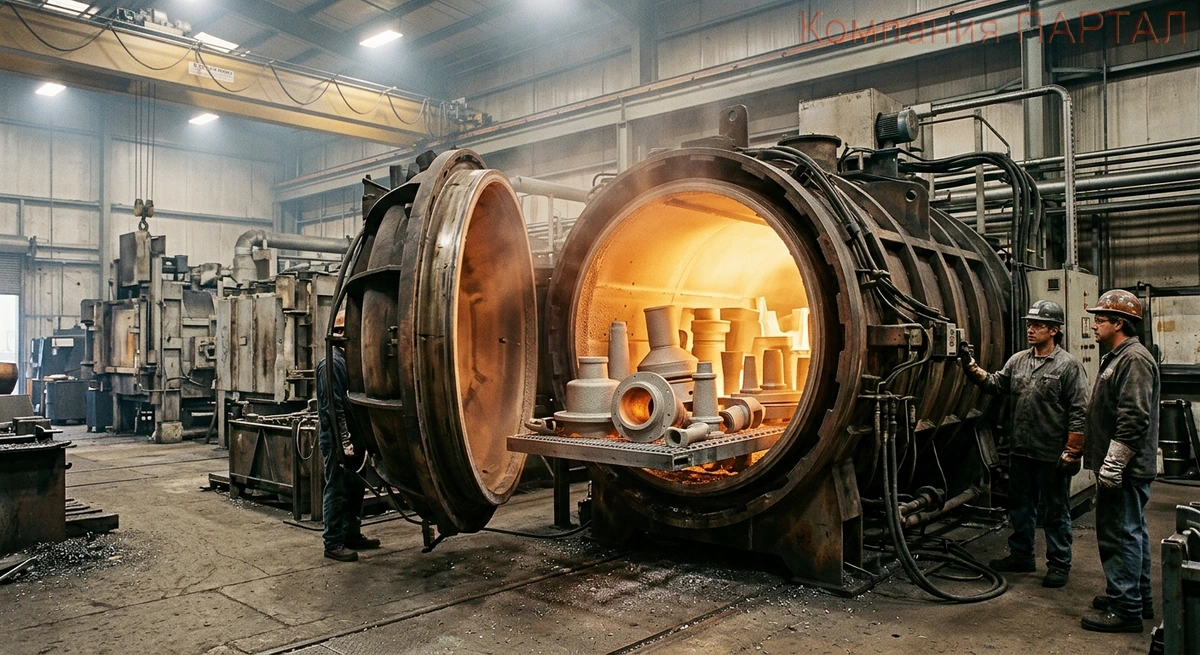

Термодиффузионное насыщение ниобиевых сплавов

Для защиты ниобиевых сплавов, которые активно поглощают кислород и охрупчиваются уже при 400 °C, применяются многокомпонентные покрытия систем хром-титан-кремний (Cr-Ti-Si) и хром-алюминий-кремний (Cr-Al-Si).

Наиболее эффективным методом их нанесения является термодиффузионное насыщение из порошковых сред.

Детали помещаются в специальные контейнеры с порошковой смесью активных элементов и активаторов, после чего подвергаются длительному вакуумному нагреву при температурах 1100–1300 °C.

Элементы диффундируют в поверхностный слой ниобия, образуя сложную систему силицидов и интерметаллидов.

Такие покрытия прочно сцеплены с основой на атомарном уровне и обеспечивают работоспособность деталей (например, сплава ВН8) на воздухе при температурах до 1200 °C в течение 500–800 часов.





Будущее тугоплавких материалов в машиностроении

Развитие авиации, водородной энергетики и многоразовых космических систем требует создания материалов, способных работать при температурах 2000–2500 °C без принудительного охлаждения.

Потенциал простых сплавов на основе большой четверки практически исчерпан.

Главным вектором развития становится создание высокоэнтропийных сплавов (ВЭС), состоящих из 5 и более тугоплавких элементов в равных долях, а также ультравысокотемпературной керамики (UHTC) на основе боридов и карбидов гафния и циркония.

Тем не менее, классические советские сплавы серий ВВ, ВМ и ВН, подкрепленные современными технологиями ионно-плазменного и лазерного напыления многослойных барьерных покрытий, остаются надежным фундаментом и основным рабочим материалом для критических узлов современной аэрокосмической техники.





Композиты Nb–Si: революция на горизонте

Наиболее сложная и актуальная разработка: композиты Nb–Si.

Это ниобиевая матрица, армированная частицами силицидов ниобия (Nb₃Si).

Легирующие элементы: титан, хром, гафний.

При плотности 6,6–7,2 г/см³ материал остаётся работоспособным при температурах на 200 °C выше рабочих температур монокристаллических жаропрочных никелевых сплавов.

Это означает, что композиты Nb–Si могут работать при 1300 °C и выше, где никелевые сплавы уже бессильны.

Технология изготовления включает направленную кристаллизацию, позволяющую создавать квазимонокристаллические структуры с предсказуемыми свойствами.

Это не просто материал — это архитектура, созданная атом за атомом.

Экспертный факт: Область эвтектики Nb–Nb₃Si критически важна.

Эвтектическое соотношение позволяет получить структуру, где ниобиевая матрица переплетается с твёрдыми силицидными волокнами.

При охлаждении они образуют пластины, которые перпендикулярны друг другу, создавая трёхмерную армирующую сетку.

Проект по разработке и промышленному освоению наноструктурированных конструкционных материалов на основе Nb–Si ведётся в высокотемпературной области эвтектики Nb–Nb₃Si.

Цель: не просто создать новый материал, а сделать его промышленно доступным.



Заключение и выводы для инженера

При анализе потенциала использования металлов «большой четверки» и сплавов на их основе важно учитывать ключевой технологический фактор.

Все эти металлы обладают низкой жаростойкостью на воздухе.

Без специальных защитных покрытий они могут долговременно работать при высоких температурах только в вакууме, нейтральных средах, восстановительных атмосферах или в средах некоторых расплавленных металлов.
При работе в окислительной среде нанесение защитных слоев строго обязательно.

На сегодняшний день стоит задача комплексного совершенствования таких покрытий.

Ни одно из существующих решений не дает абсолютной вечной защиты от высокотемпературной газовой коррозии.

Перспективным направлением является создание многослойных композиций, где каждый отдельный слой выполняет свою изолированную функцию: соединительную, оксидообразующую или теплозащитную.





Практический вывод для конструктора

Вы конструктор. Нужно выбрать материал. Вот алгоритм:

•    Температура выше 2500 °C? → Вольфрам (ВВ4), если позволяет бюджет.

Если нет — ищите специальные решения или снижайте температуру.

•    Температура 1500–2000 °C, нужна сварка? → Молибден (ВМ3). Он вас не разочарует.

Технологичный, прочный, можно делать листовой прокат.

•    Температура до 1500 °C, нужна максимальная пластичность, нужна сварка? → Ниобий (ВН8, ВН10).

Это золотой стандарт для авиации и космоса.

•    Приложение в радиоэлектронике? → Тантал (Ta–10%W). Редко, дорого, но надежно.

•    Нужна специальная коррозионная стойкость? → Хром или сплав ВХ4.

Именно для таких случаев они созданы.

Помните: выбор металла — это только половина дела.

Вторая половина — защитные покрытия.

На воздухе при высоких температурах даже король вольфрам нуждается в броне.

Дисилицидные покрытия, термодиффузионные слои, плазменные напыления — это не декорация, это необходимость.



Итоговая шпаргалка по тугоплавкой четверке

1. Вольфрам
•    Рабочая температура: до 3000 °C.
•    Главный плюс: абсолютный рекордсмен по жаропрочности.
•    Главный минус: очень хрупкий в обычном состоянии, тяжело обрабатывать.
2. Молибден
•    Рабочая температура: до 1700 °C.
•    Главный плюс: в два раза легче вольфрама и отлично сваривается.
•    Главный минус: мгновенно испаряется на воздухе без защитного покрытия.
3. Ниобий
•    Рабочая температура: до 1500 °C.
•    Главный плюс: невероятно пластичный, его можно гнуть и штамповать холодным.
•    Главный минус: боится кислорода, требует обязательной защиты от охрупчивания.
4. Хром
•    Рабочая температура: до 1300 °C.
•    Главный плюс: лучше всех сопротивляется коррозии и агрессивным газам в двигателе.
•    Главный минус: природная хрупкость, требует сложного легирования никелем.
