Алюмель НМцАК2-2-1: никелевый сплав, от которого зависит точность термопары

Название «алюмель» легко вводит в заблуждение: кажется, что речь идёт об алюминиевом сплаве.

На самом деле его основа — никель, а алюминий входит в состав как легирующий элемент.

Именно точное сочетание никеля, алюминия, марганца и кремния делает НМцАК2-2-1 полноценным термоэлектродным сплавом.



Что такое алюмель НМцАК2-2-1

Алюмель — никелевый термоэлектродный сплав, легированный алюминием, марганцем и кремнием.

Российская марка НМцАК2-2-1 по ГОСТ 492-2006 предназначена для изготовления проволоки для термопар.
Его ценность не сводится к жаростойкости или прочности.

Алюмель относится к функциональным измерительным материалам: он должен давать воспроизводимую термоэлектрическую характеристику и сохранять её в допустимых пределах при нагреве.
Интересный факт: В названии сплава слышится «алюминий», но алюминия в НМцАК2-2-1 всего 1,6–2,4 %. Основой остаётся никель.

Именно поэтому называть алюмель алюминиевым сплавом технически неправильно.





Состав алюмеля по ГОСТ

По ГОСТ 492-2006 алюминий в НМцАК2-2-1 составляет 1,6–2,4 %, марганец — 1,8–2,7 %, кремний — 0,85–1,50 %.

Никель образует основу; в нормируемой сумме Ni+Co кобальт составляет 0,6–1,2 %.
Такая композиция требует высокой повторяемости.

Для термоэлектродного сплава небольшие отклонения состава, загрязнение или неоднородность после обработки важны сильнее, чем для многих обычных конструкционных материалов.
Экспертный нюанс: Марка НМцАК2-2-1 — это не просто «рецепт в процентах».

ГОСТ на готовую проволоку отдельно контролирует термо-ЭДС, потому что одинаковый химический анализ ещё не гарантирует одинаковую измерительную характеристику.





Зачем нужны алюминий, марганец и кремний

Легирующие элементы работают совместно. Алюминий и кремний влияют на структуру никелевой матрицы и её поведение при высоких температурах, марганец заметно меняет электрические и термоэлектрические свойства.

В результате формируется характеристика, ради которой алюмель и используется в термометрии.
Упрощать состав до схемы «один элемент — одна функция» неправильно.

На конечные свойства одновременно влияют выплавка, деформация, отжиг и однородность проволоки по длине.
Физический факт: По справочному приложению ГОСТ 1790-77 новый ГОСТ 1790-2016 электрическое сопротивление алюмеля заметно растёт с температурой: отношение Rₜ/R₀ составляет около 2,15 при 1000 °C и около 2,32 при 1200 °C.

Но это не термо-ЭДС — параметры нельзя смешивать.





Термоэлектрические свойства алюмеля

В российской системе алюмель используется как отрицательный термоэлектрод нормированной никелевой термопарной системы.

Его работа основана не на одном отдельном свойстве, а на разности термоэлектрических характеристик двух материалов измерительной цепи.
ГОСТ 1790-2016 требует соответствия термо-ЭДС проволоки установленной характеристике и предусматривает контроль образцов относительно платинового электрода сравнения.

Это переводит качество алюмеля из области «примерно подходящего сплава» в измеряемый метрологический параметр.
Научный факт: Большая российская энциклопедия отмечает для алюмеля жаростойкость, постоянство термоэлектрических свойств и высокий коэффициент термо-ЭДС.

Именно сочетание этих качеств, а не только присутствие алюминия, определяет его практическую ценность.





Как алюмель ведёт себя при нагреве

Алюмель рассчитан на работу при повышенных температурах, но его ресурс всегда зависит от режима.

С ростом температуры ускоряются окисление, диффузионные процессы и структурные изменения.

Тонкая проволока при одинаковой температуре обычно чувствительнее к деградации, чем более толстая.
Поэтому верхняя температура градуировочной характеристики не должна восприниматься как разрешение на неограниченную непрерывную эксплуатацию.

Для реального датчика важны атмосфера, диаметр, время нагрева, тепловые циклы и требования к допустимому дрейфу.
Нормативный факт: В ГОСТ 1790-2016 ресурс оценивается через сохранение термо-ЭДС: справочные сроки относятся к стационарной работе в спокойной атмосфере чистого воздуха и ограничиваются изменением характеристики не более чем на 1 %.

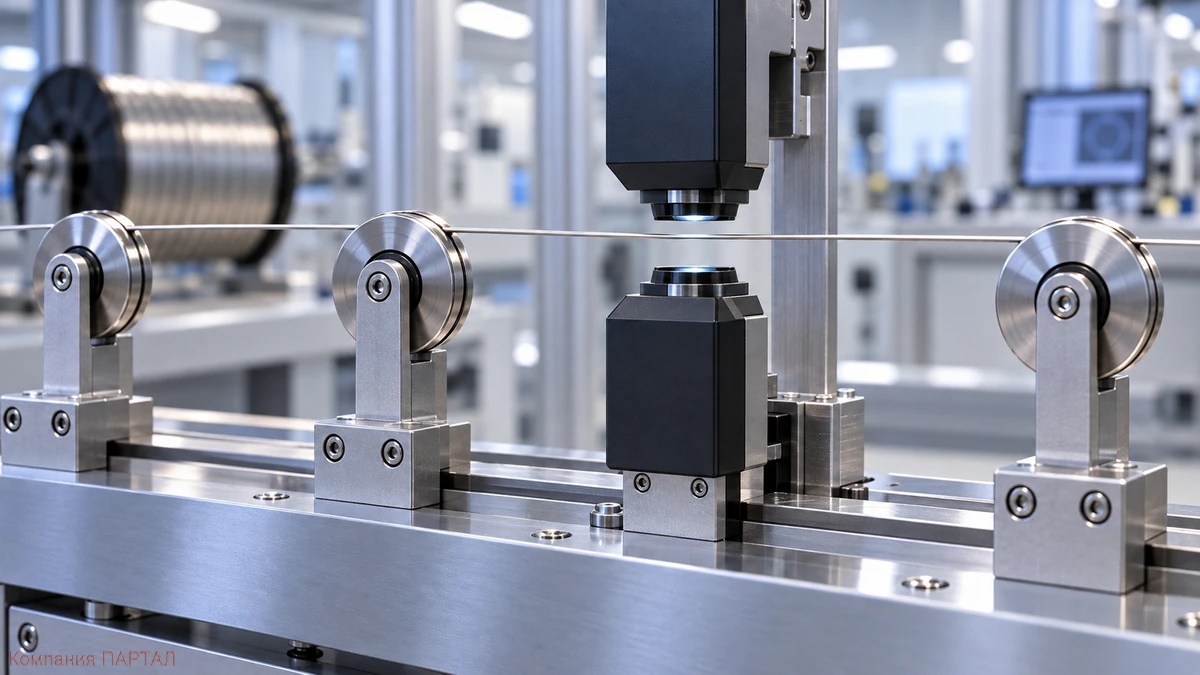

Проволока из алюмеля: что контролирует ГОСТ

Основной стандартизованный полуфабрикат — круглая холоднодеформированная проволока.

Для неё нормируются диаметр, состояние поверхности, электрическое сопротивление, термо-ЭДС, механические свойства, правила приёмки, упаковки и маркировки.
При покупке для изготовления или ремонта датчика важно знать не только марку НМцАК2-2-1.

Нужны диаметр, назначение, класс допуска и документ о качестве — именно эти данные связывают конкретную катушку с измерительной задачей.





Где применяется алюмель

Алюмель используют прежде всего в промышленной термометрии — в чувствительных элементах термоэлектрических преобразователей для печей, металлургии, термообработки, энергетики, химических процессов, машиностроения и лабораторного оборудования.
В составе термопары он работает вместе с другим термоэлектродом, но его собственная задача остаётся неизменной: сохранять заданную характеристику в рабочем диапазоне и обеспечивать воспроизводимый измерительный сигнал.
Практический нюанс: Для термопары опасна не только явная поломка проволоки.

Локальное изменение структуры в зоне температурного градиента может создать погрешность даже при полностью целой электрической цепи.





Главное об алюмеле НМцАК2-2-1

Алюмель — никелевый, а не алюминиевый сплав. Его рабочую функцию создаёт точное сочетание никеля с алюминием, марганцем и кремнием, а качество подтверждается не только анализом состава, но и контролем термо-ЭДС.
Для практического выбора важны марка, диаметр, состояние проволоки, класс допуска и условия будущей эксплуатации.

Именно эти параметры определяют, насколько стабильно сплав будет работать в измерительной системе.





Нормативная база

• ГОСТ 492-2006 — марки и химический состав никелевых и медно-никелевых сплавов.
• ГОСТ 1790-77 новый ГОСТ 1790-2016 — проволока из хромеля Т, алюмеля, копеля и константана для термоэлектродов.
• ГОСТ Р 8.585-2001 — номинальные статические характеристики термопар.
• Большая российская энциклопедия. Статья «Алюмель».
