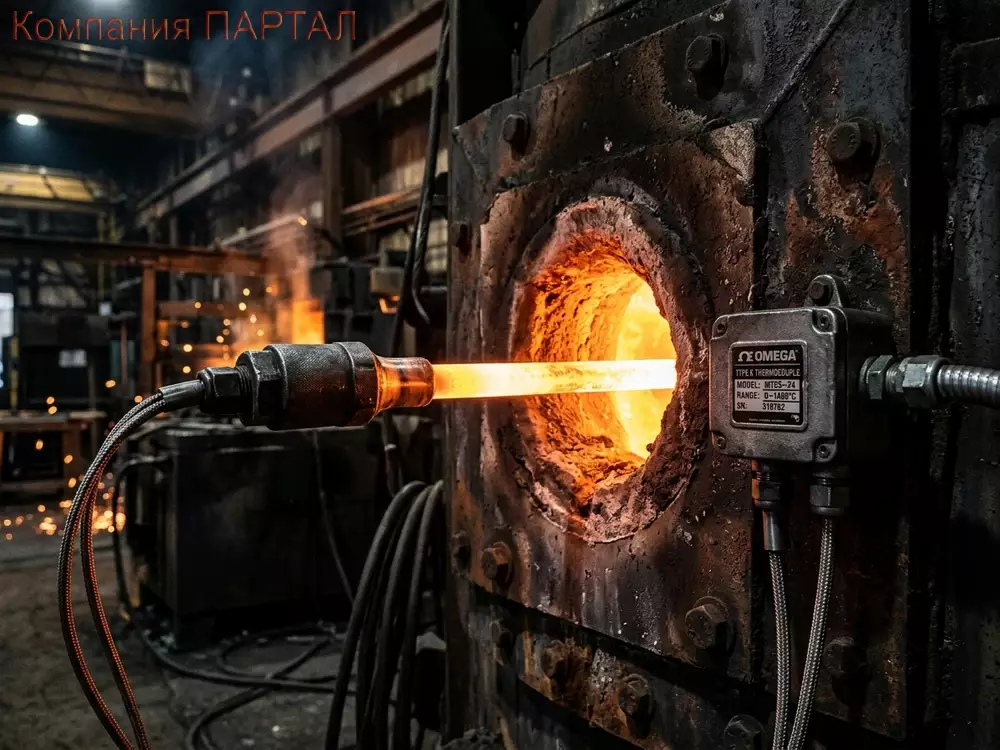

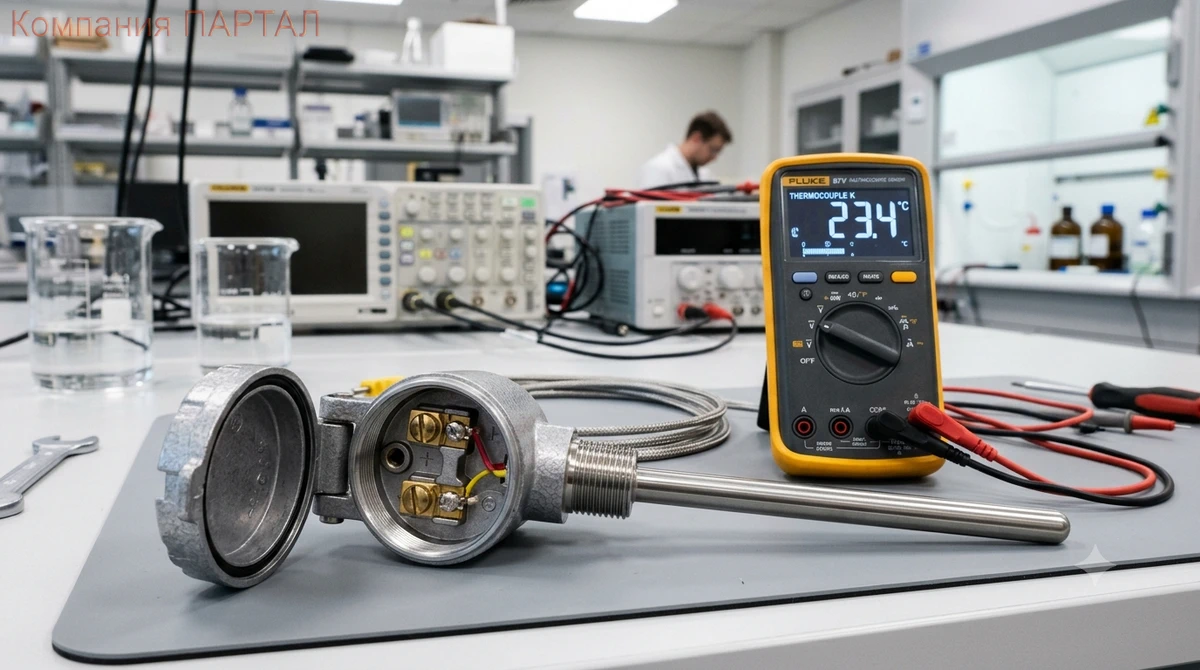

Как работают термопары — открывая тайны жара: сплавы, износ и правила монтажа

Термопара: Ваш проводник в мир экстремальных температур

Современная индустрия не прощает ошибок.

Точный контроль жара — основа металлургии, машиностроения, энергетики.

Где плавится металл, где бушуют индукционные печи, обычные датчики бесполезны.

Здесь на сцену выходит термопара.

Это автономный, надёжный датчик, способный выдерживать колоссальные нагрузки и измерять температуру, где другие ломаются.

Она — ключ к стабильности процессов.
Значимый факт: первый патент на термоэлектрический датчик был выдан более полутора веков назад, но принцип, открытый Зеебеком, остаётся неизменным.

Это одно из немногих изобретений, столь долго сохраняющих свою актуальность в эпоху стремительного технологического прогресса.

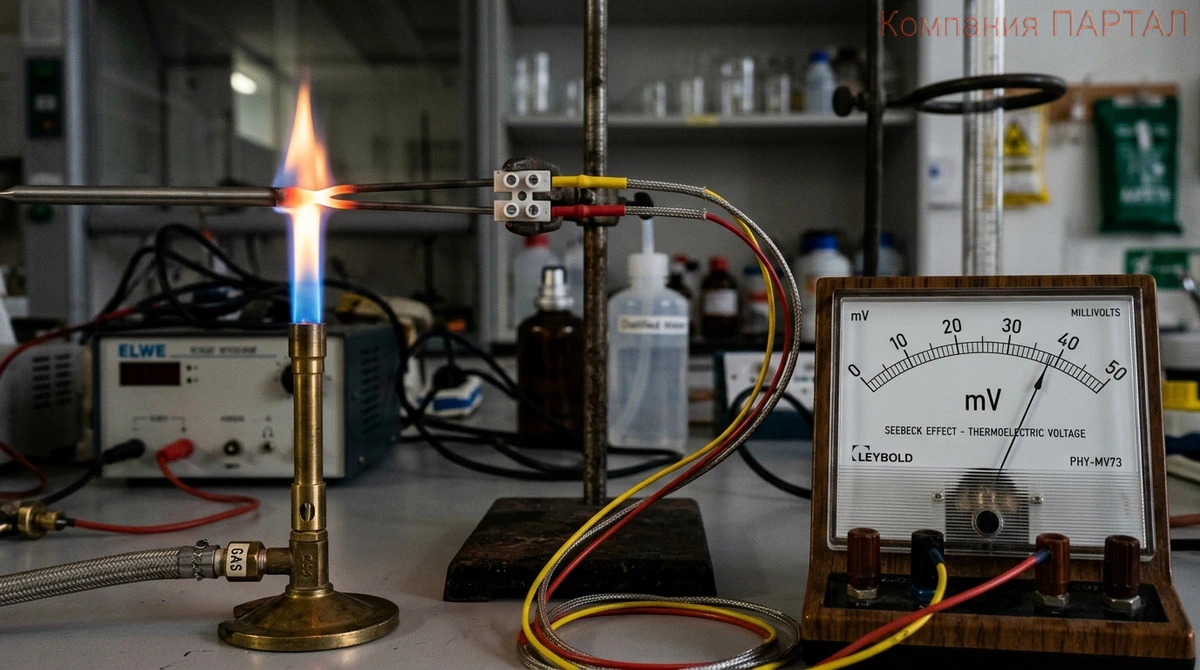

Эффект Зеебека: когда тепло рождает электричество

В 1821 году немец Томас Зеебек открыл магию: соедините два разных металла, нагрейте стык — получите электричество.

Это и есть термоэлектрический эффект.

Датчик «термопара» («тепло» + «пара проводников») передаёт этот слабый, но точный микроток (ТЭДС).

Важно: сигнал генерируется не только в самой точке сварки, а по всей длине проводов, где есть градиент температур.
Стоит отметить: на этом же принципе работают радиоизотопные термоэлектрические генераторы (РИТЭГи) на космических зондах вроде «Вояджера».

Распад плутония выделяет тепло, а термоэлектрические элементы напрямую преобразуют его в электричество, питая аппарат десятилетиями без всякого сервиса.





Неоднородность: враг точности!

Чистота сплавов и однородность проволоки — критичны.

Любые дефекты, микропримеси исказят сигнал, датчик начнёт «врать».

Поэтому калибровка термопар на производстве проходит строго на той же глубине погружения, что и в реальных условиях.

Никаких батарей, никаких внешних источников — термопара сама себе генератор, используя тепло для выработки милливольтов.
Для справки: в метрологии есть даже отдельный термин — «термоэлектрическая неоднородность проволоки», которая является одной из основных причин долгосрочного дрейфа показаний, особенно в условиях высоких температурных градиентов.

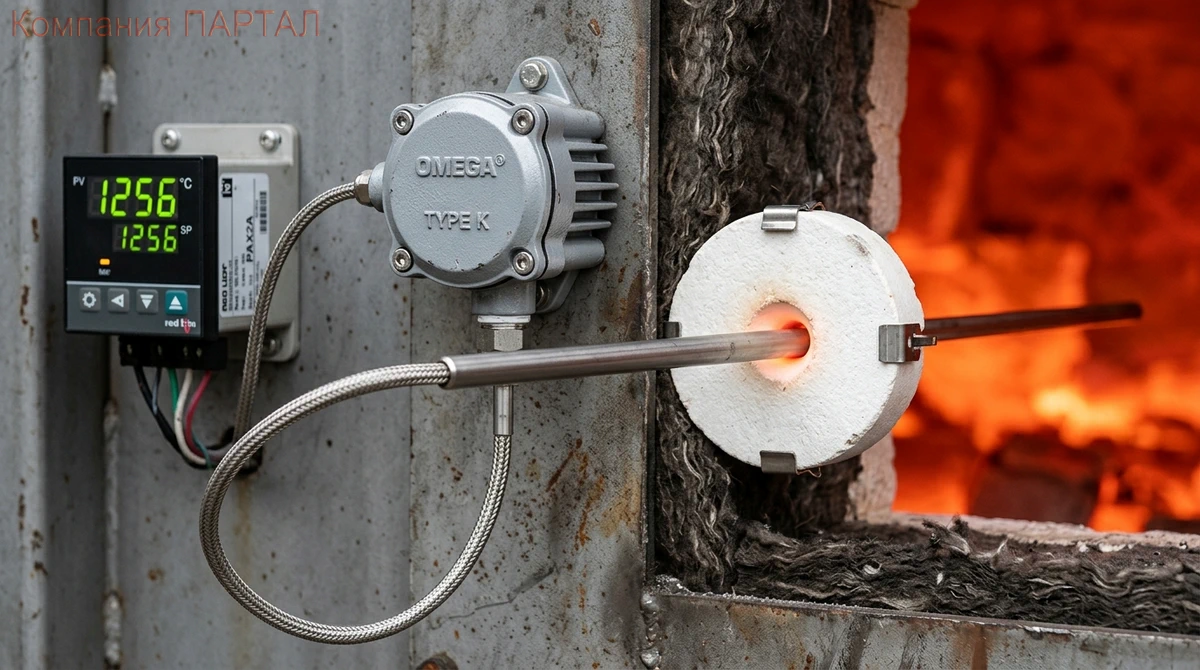

Горячий и холодный спай: дуэт измерения

Термопара работает парой.

Горячий спай — это точка сварки, помещаемая в зону нагрева.

Холодный спай — свободные концы, подключаемые к прибору.

Система измеряет не абсолютную температуру печи, а разницу между этими двумя точками.

Колебания температуры воздуха у холодного спая искажают показания.
Технический факт: изначально, чтобы компенсировать холодный спай, его просто помещали в сосуд со льдом (0 °C).

Современные контроллеры используют полупроводниковые датчики, которые постоянно измеряют температуру окружающей среды и мгновенно корректируют показания.

Это называется «компенсация холодного спая».

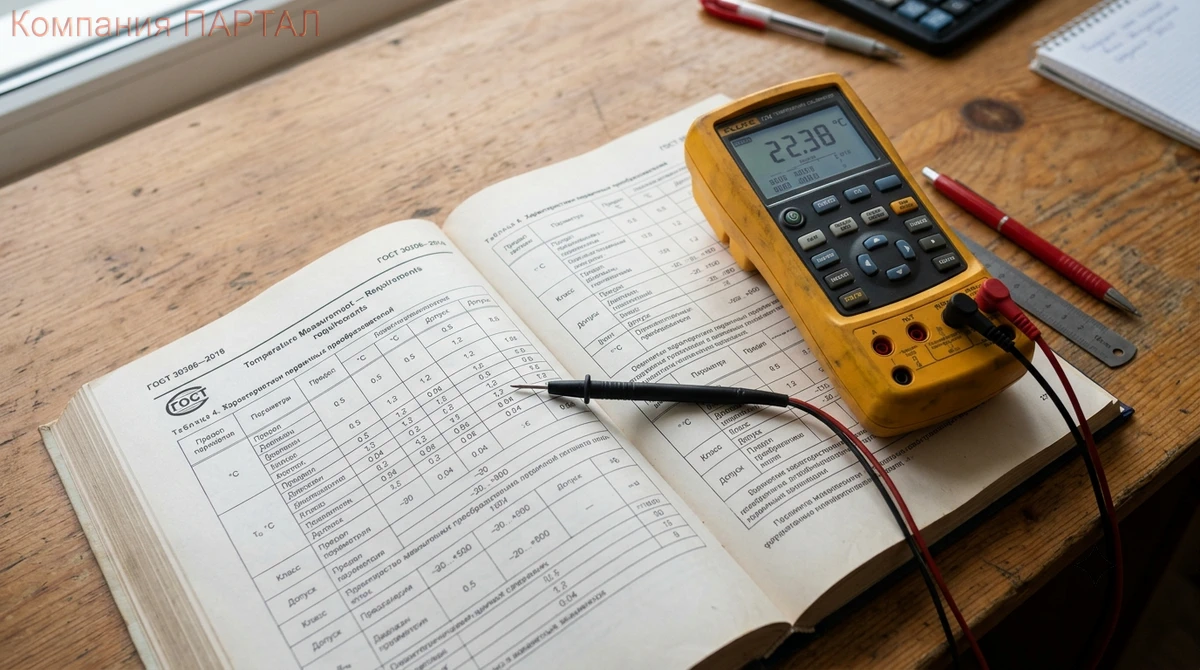

Градуировочные таблицы: язык милливольтов и градусов

После компенсации холодного спая прибор сверяет полученную ТЭДС со специальными таблицами.

Эти государственные стандарты чётко привязывают каждое значение милливольт к определённой температуре в Цельсиях.

Так оператор видит точные градусы, а не просто напряжение.

Это ключевой элемент точности.
Инженерная справка: стандартизация градуировочных таблиц (например, по ГОСТ Р 8.585 2001 или IEC 60584) позволяет производителям по всему миру выпускать взаимозаменяемые термопары, что упрощает их эксплуатацию и унифицирует данные.

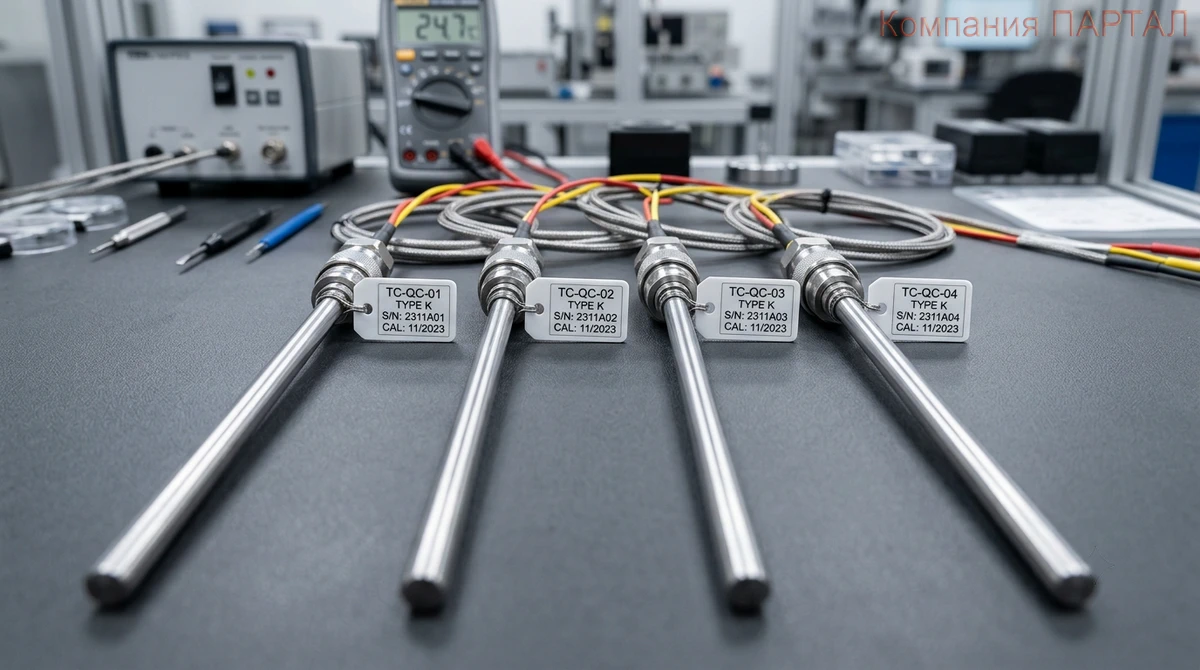

«Большая четвёрка»: металлы, закалённые жаром

Обычные металлы не выдерживают адского жара.

Промышленность опирается на специальные никелевые и медные сплавы.

Их четыре столпа:
• Хромель: никель с 9 % хрома. Положительный электрод. Жаростойкий, устойчив к окислению.
• Алюмель: никель с алюминием, марганцем, кремнием. Отрицательный, разработан для работы с хромелем.
• Копель: медь, никель, марганец. Уникальная однородность, рекордная чувствительность.
• Константан: медь, никель. Его сопротивление остаётся константным при нагреве.
На заметку мастеру: названия сплавов, как «Хромель» (Chromel) и «Алюмель» (Alumel), являются зарегистрированными торговыми марками компании Hoskins Manufacturing Company, которая была пионером в разработке высокотемпературных сплавов для термопар в начале XX века.





Типы термопар: каждый для своей задачи

Комбинации «большой четвёрки» создают специализированные датчики:

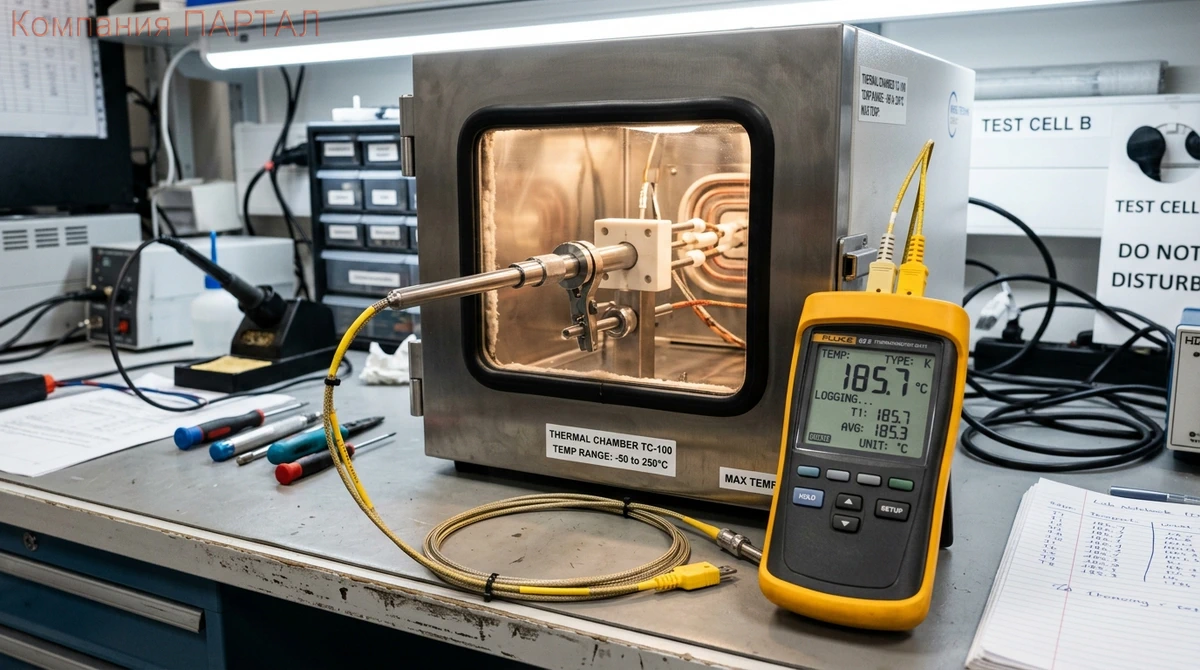

• Тип К (хромель алюмель): мировой лидер. До +1000 °C (пиково +1200 °C).

«Рабочая лошадка» металлургии, печей, цветных металлов.

Но! Имеет дрейф показаний в диапазоне 200–500 °C из-за структурных изменений в сплаве, а в вакууме хром испаряется, занижая данные.
• Тип L (хромель копель): отечественный стандарт. До +600 °C.

Высокая точность и стабильность. Массово используется в теплотехнике, котельных.
• Типы J, E, T (с константаном):
 — Железо константан (J): идеален для вакуумных печей до 500 °C.
 — Хромель константан (E): высочайшая чувствительность в низких температурах.
 — Медь константан (T): незаменим в криогенике, химии. Не боится влаги и конденсата.
Физика процесса: для температур свыше 1500 °C стандартные сплавы плавятся.

Тогда в дело идут сверхдорогие платино родиевые термопары (типы R, S, B).

А для атомных реакторов, где нужна стойкость к нейтронному излучению, применяют вольфрам рениевые сплавы, выдерживающие до 2300 °C.

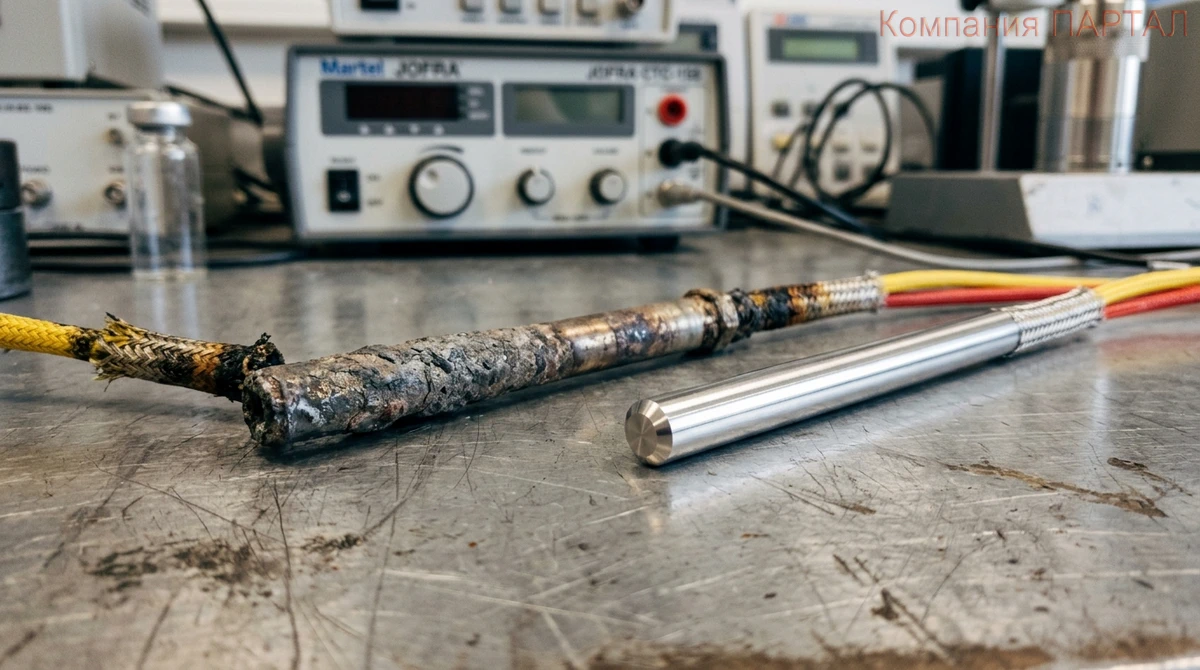

Термоэлектрическая неоднородность: скрытый износ

Даже лучший сплав со временем деградирует в горячей зоне.

Химический состав проволоки меняется: металл выгорает, окисляется, впитывает примеси.

Это создаёт термоэлектрическую неоднородность — разные участки проволоки ведут себя по разному.

Датчик начинает занижать температуру, грозя браком.

Проволока термопар — это, увы, расходник.

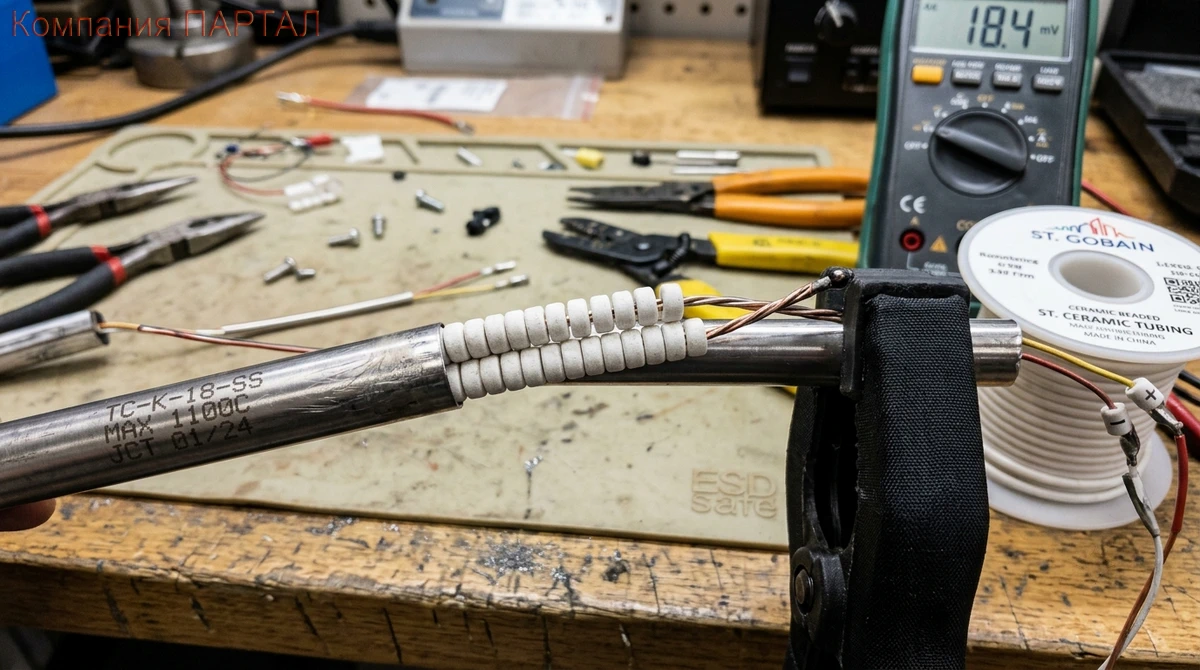

Инженерная справка: один из методов борьбы с неоднородностью — это термический отжиг проволоки для снятия внутренних напряжений, а также использование защитных чехлов из керамики или жаропрочных сплавов, которые замедляют износ элементов.

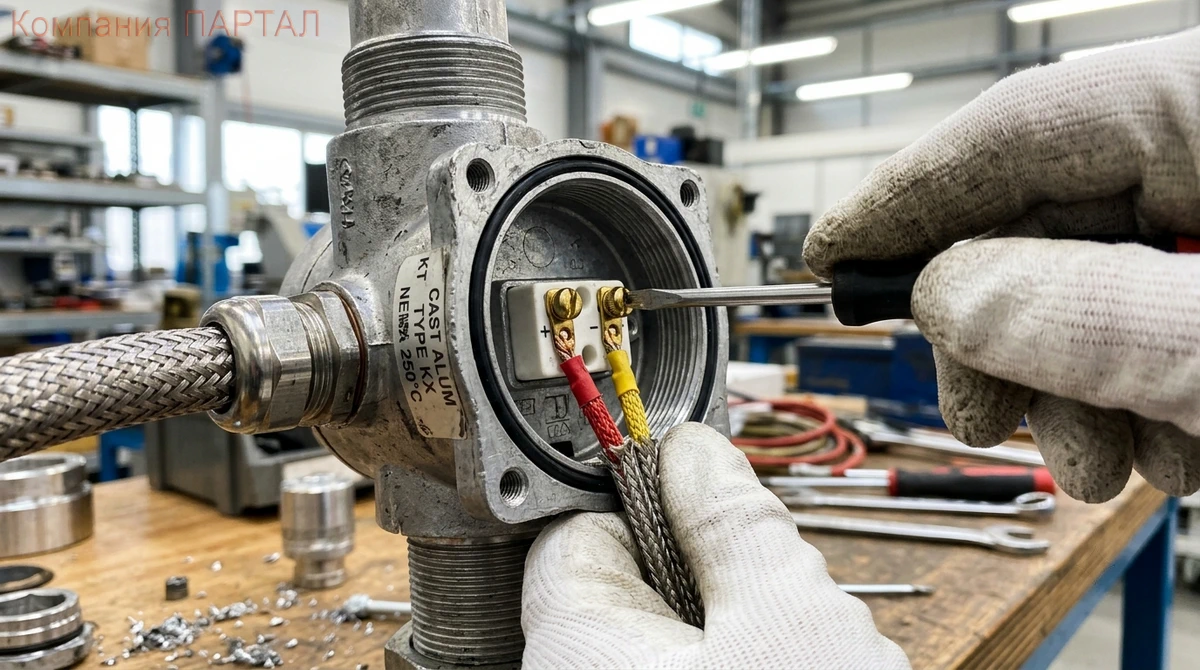

Правила монтажа: защищаем систему

Чтобы термопара служила верой и правдой, соблюдайте:
• Никакой меди! Не удлиняйте линию от «холодного спая» обычным медным кабелем.

Медь создаст новую «паразитную» термопару, исказив сигнал.

Используйте только специальные компенсационные/удлинительные провода из тех же сплавов, которые точно передадут милливольты.
• Запас по температуре. Выбирайте датчик с запасом!

Верхний предел должен быть на 200–300 °C ниже фактической пиковой температуры среды.

Это убережёт сплав от быстрого выгорания и продлит жизнь термопаре.
Факт из практики: неправильное соединение термопары с компенсационным кабелем или прибором — одна из частых причин необъяснимых ошибок в показаниях, даже если сама термопара идеальна.

Все соединения должны быть чистыми, плотными и выполнены по стандартам.



Заключение

Промышленность предлагает сотни модификаций термопар: погружные, поверхностные, в толстостенных чехлах.

Но фундамент остаётся прежним: правильный подбор сплавов (хромеля, алюмеля, копеля, константана) под конкретный диапазон и рабочую среду.

Понимание этих нюансов гарантирует точность, надёжность и долговечность вашего температурного контроля.

Термопара — не просто датчик, это надёжный свидетель огня.
