Как соединить нихром: пайка, сварка и старые способы ремонта спирали
Перегорел нихром — не спешим менять

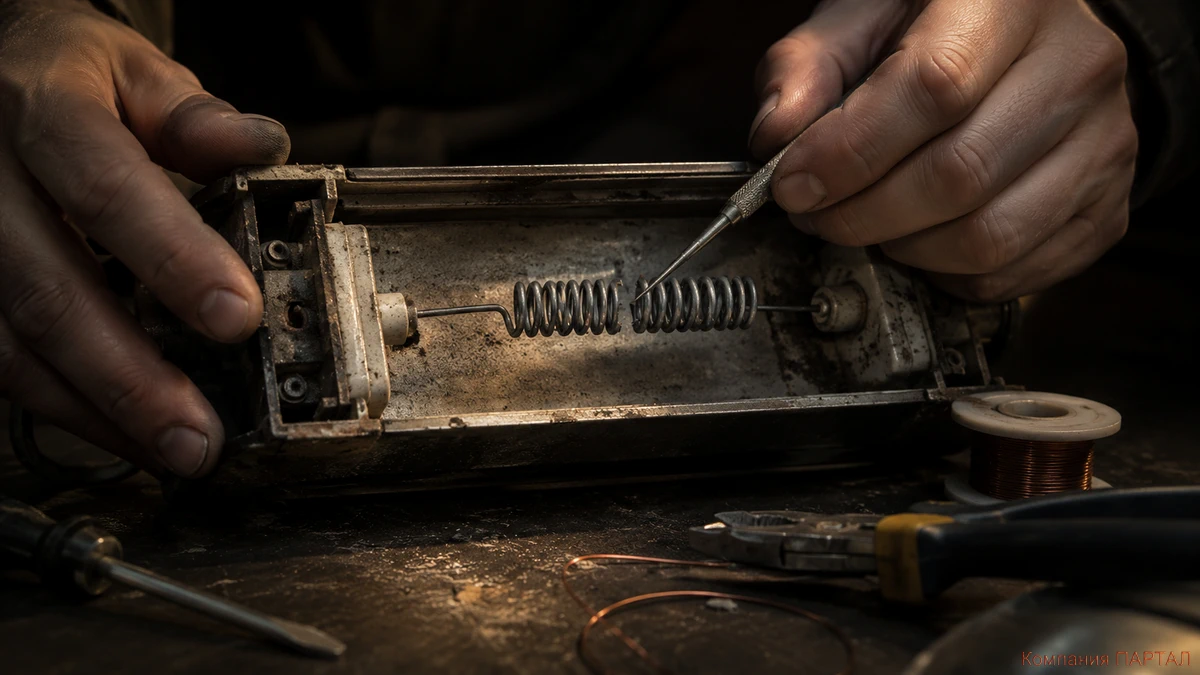

Нихромовая спираль перегорела в утюге, обогревателе, фене, тепловой пушке или старом нагревателе?
Если под рукой нет новой — это ещё не приговор.
Нихром соединяли и соединяют разными способами: паяют, сваривают, скручивают, обжимают муфтой.
Иногда ремонт получается временным, иногда работает очень долго.
Эта статья именно про такой подход: не выбрасывать то, что ещё можно вернуть в работу.
Посмотреть, что есть под рукой, выбрать подходящий способ и аккуратно восстановить цепь.
Один раз о безопасности: перед работой прибор полностью отключают от сети.
А после ремонта проверяют, чтобы соединение держалось прочно, не касалось корпуса и не создавало явно перегретой точки.
Почему нихром не хочет паяться как медь

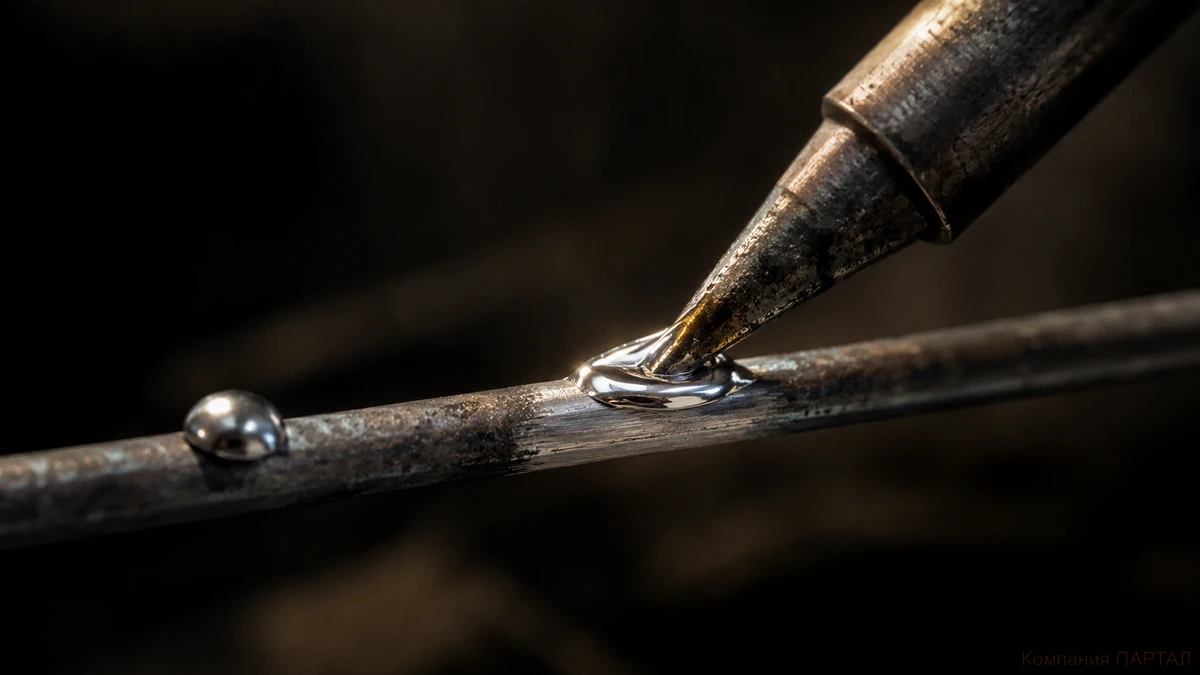

Главная неприятность при пайке нихрома — его поверхность.
При нагреве хром в сплаве помогает образовывать защитный оксидный слой.
Для самой спирали это благо: такой слой тормозит дальнейшее окисление металла.
Но для пайки он мешает припою нормально смачивать поверхность.
Поэтому старый мастерский порядок вполне логичен: сначала хорошо зачистить нихром до чистого металла, затем обезжирить, нанести активный флюс, залудить и только после этого паять.
Физика процесса: защитная оксидная плёнка — одна из причин долговечности нихрома при нагреве.
Nickel Institute отдельно отмечает, что для нагревательных сплавов способность формировать стойкий защитный оксид — одно из ключевых свойств сплава.

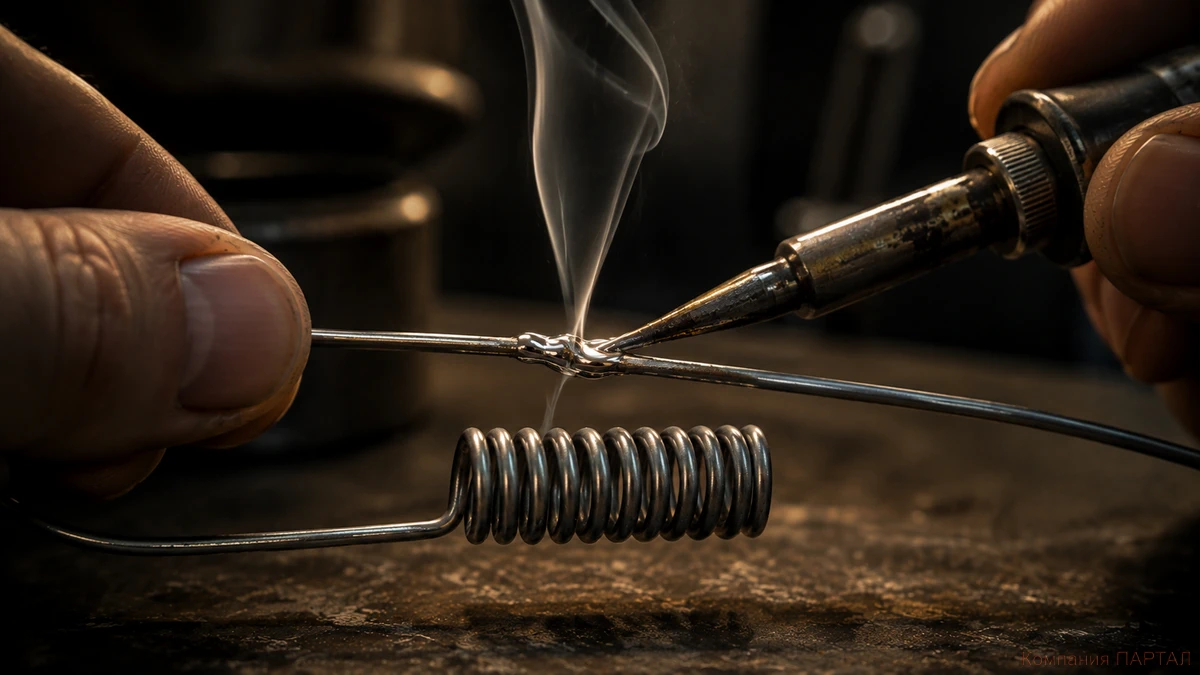

Пайка нихрома: старый рабочий способ
В старых практических рецептах для пайки нихрома применяли оловянно-свинцовые припои ПОС-40, ПОС-50 и ПОС-61.
Но решает здесь не столько номер припоя, сколько подготовка поверхности и активный флюс.
Рабочая последовательность простая: концы зачищают мелкой шкуркой до блеска, обезжиривают, флюсуют, предварительно лудят, а затем соединяют.
После работы остатки активного флюса лучше удалить: то, что хорошо разрушает оксид перед пайкой, совершенно не обязано быть полезным соединению после неё.
Факт из практики: в наших старых материалах сохранился домашний состав флюса — 100 г вазелина, 7 г хлористого цинка и 5 г глицерина.
Это не единственный вариант: сегодня проще взять готовый активный флюс для труднопаяемых металлов, но сам рецепт хорошо показывает старую ремонтную школу.

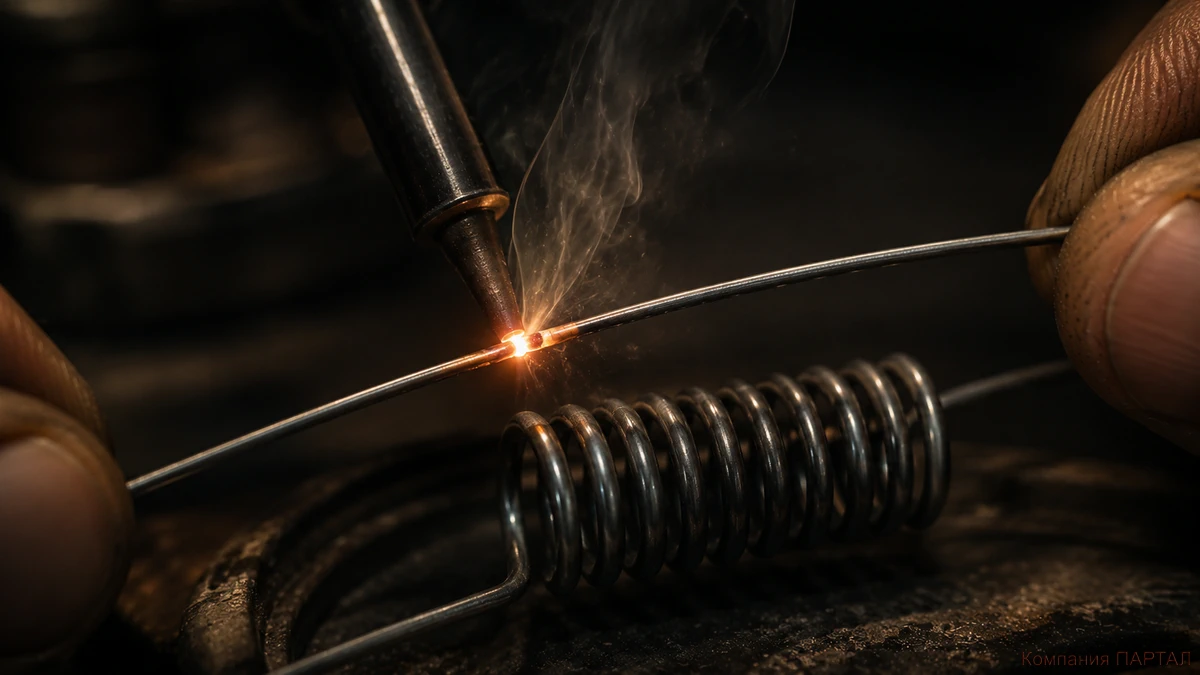

Сварка нихрома: когда нужен более жаростойкий стык
Если место соединения само должно сильно нагреваться, сварка обычно интереснее пайки: здесь нет легкоплавкого припоя, который становится слабым звеном.
Концы зачищают, фиксируют вместе и локально нагревают до образования прочного соединения.
Для тонкой проволоки мастера применяли самодельную контактную или дуговую сварку с низковольтным источником и графитовым электродом.
Здесь уже важна рука: слишком слабый импульс не проварит стык, слишком сильный просто пережжёт тонкий нихром.
Инженерный нюанс: сопротивление нагревательной проволоки меняется с температурой.
Поэтому профессиональный расчёт нагревателя ведут с учётом его горячего состояния, хотя проволоку обычно маркируют сопротивлением при комнатной температуре.

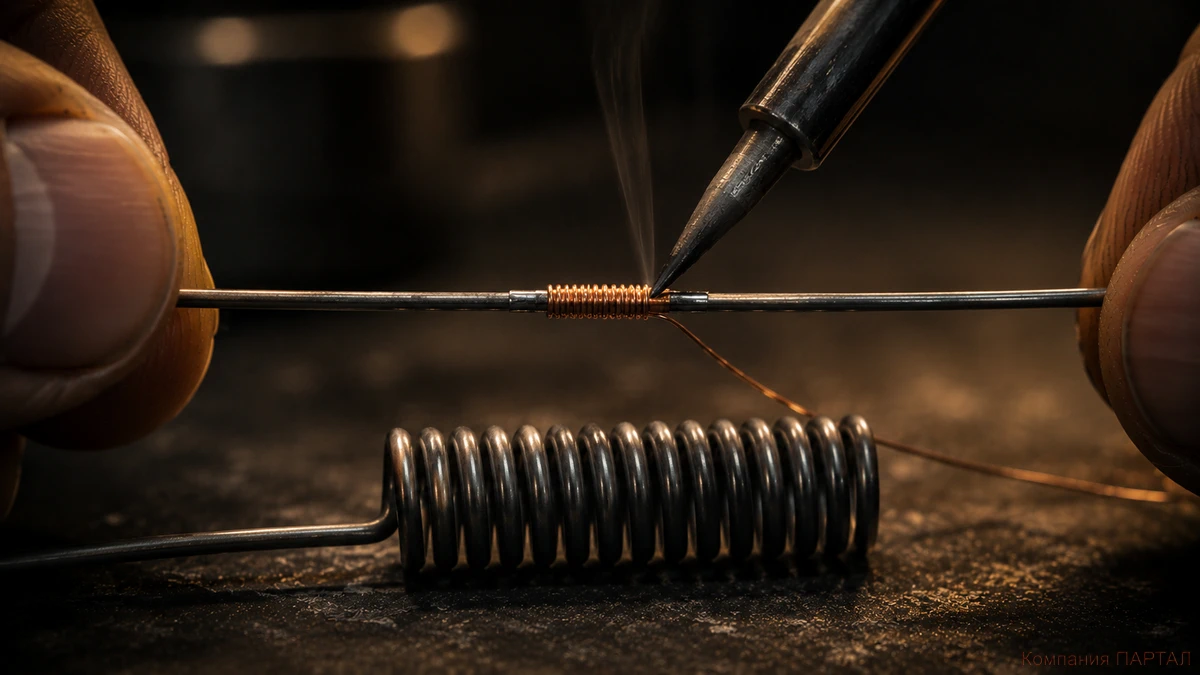

Медная проволока: способ для тонкого нихрома
Есть старый способ, который особенно часто всплывает в мастерских советах.
Концы тонкого нихрома накладывают друг на друга, место соединения плотно обматывают тонкой медной проволокой и прогревают горелкой.
В старых описаниях для нихрома диаметром около 0,15-0,2 мм брали медную проволоку порядка 0,1-0,15 мм.
Сегодня такой приём правильнее воспринимать именно как ремонтную мастерскую технологию, а не как замену заводской сварке.
Но в этом и смысл статьи: когда нужно оживить конкретную вещь, ценность имеет не красота названия метода, а то, что человек понимает, как сделать соединение из доступных материалов.

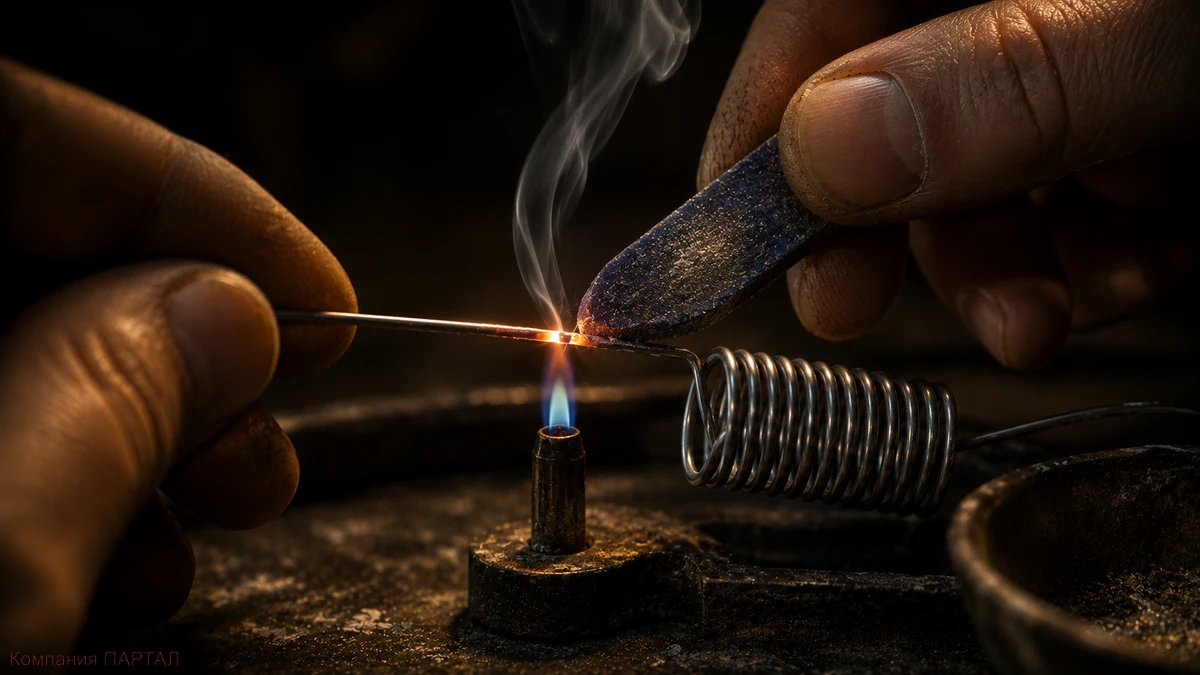

Ляпис: почти забытый мастерский приём
Ещё один способ из старой ремонтной практики — ляпис, то есть нитрат серебра.
Предварительно соединённый участок нихрома разогревали током и подносили к нему небольшой кусочек ляписа.
В старых руководствах этот приём встречается как способ получить проводящий металлический контакт на месте скрутки.
Малоизвестный факт: ляпис сегодня чаще вспоминают как медицинское средство, поэтому его появление рядом с нихромовой спиралью кажется неожиданным.
Но именно такие приёмы и составляют старую мастерскую культуру ремонта: один и тот же материал находил применение совсем не там, где его ожидает современный читатель.

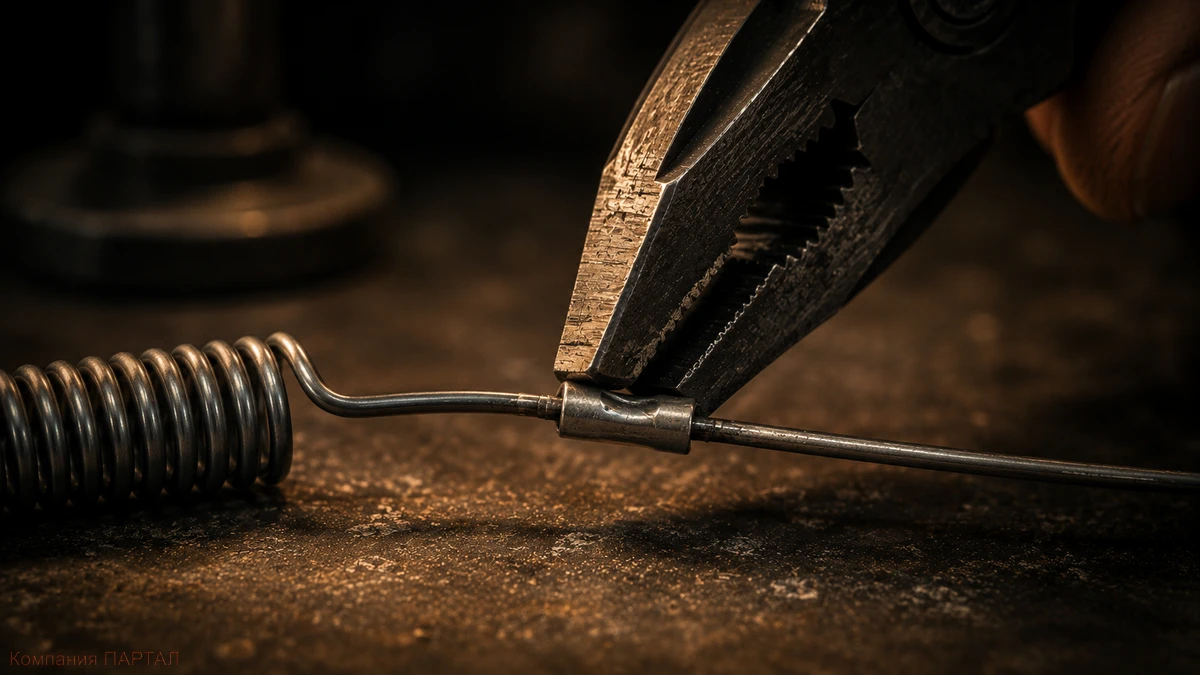

Скрутка и муфта: когда паять и варить нечем
Самый понятный вариант — механическое соединение.
Концы нихрома вытягивают настолько, насколько позволяет спираль, зачищают, соединяют скруткой, а сверху ставят металлическую муфту или гильзу и плотно обжимают пассатижами.
Муфту раньше делали буквально из подходящего кусочка листового металла.
Важно одно: соединение должно быть плотным.
Слабый контакт даёт дополнительное переходное сопротивление, а значит, именно в этом месте может появиться лишний нагрев.
На заметку мастеру: голая скрутка — это скорее способ «проверить и дотянуть», а хороший обжим превращает её уже в гораздо более серьёзное механическое соединение.

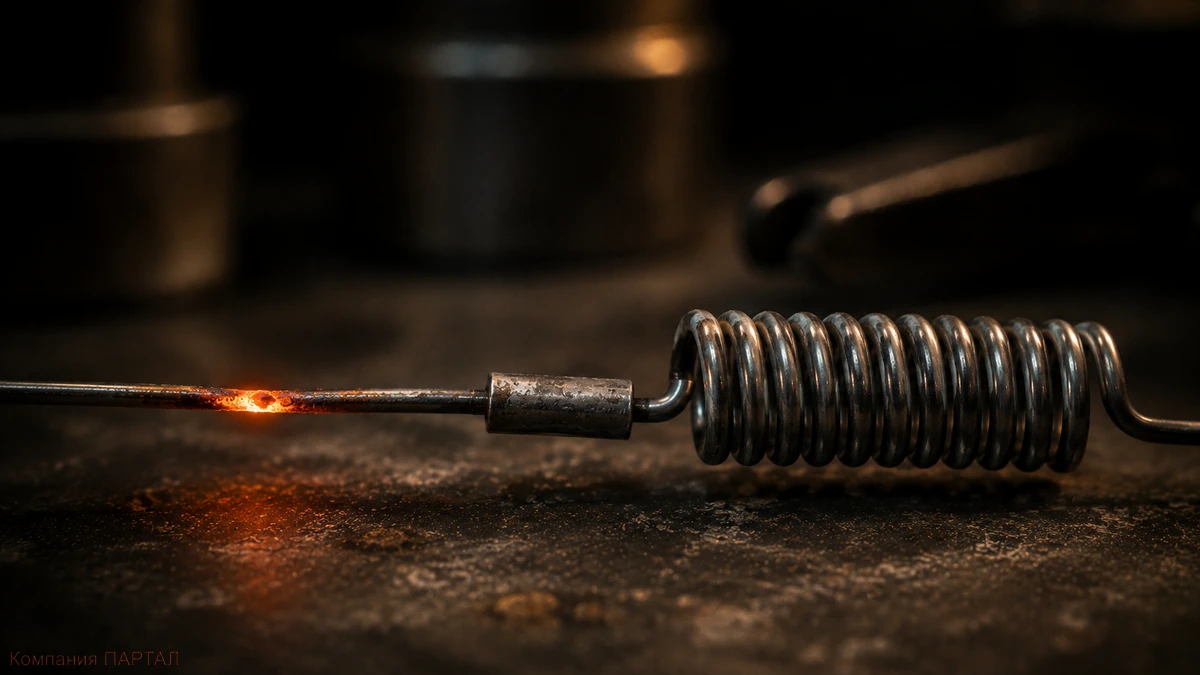

Почему новая точка иногда снова перегорает
После ремонта бывает обидная история: соединение держится, а через некоторое время проволока обрывается рядом.
Причина часто не в самом способе ремонта.
Старая спираль уже пережила множество циклов нагрева и охлаждения.
На ней могли появиться перегибы, задиры, участки с уменьшенным сечением и следы местного перегрева.
Почему это происходит: чем меньше рабочее сечение проволоки, тем выше сопротивление конкретного участка.
При том же токе он греется сильнее — и слабое место становится ещё слабее.
Практическое следствие: перед ремонтом полезно смотреть не только на сам разрыв, но и на несколько сантиметров спирали рядом с ним.
Иногда лучше убрать явно повреждённый участок, чем соединять прямо по краю старого прогара.

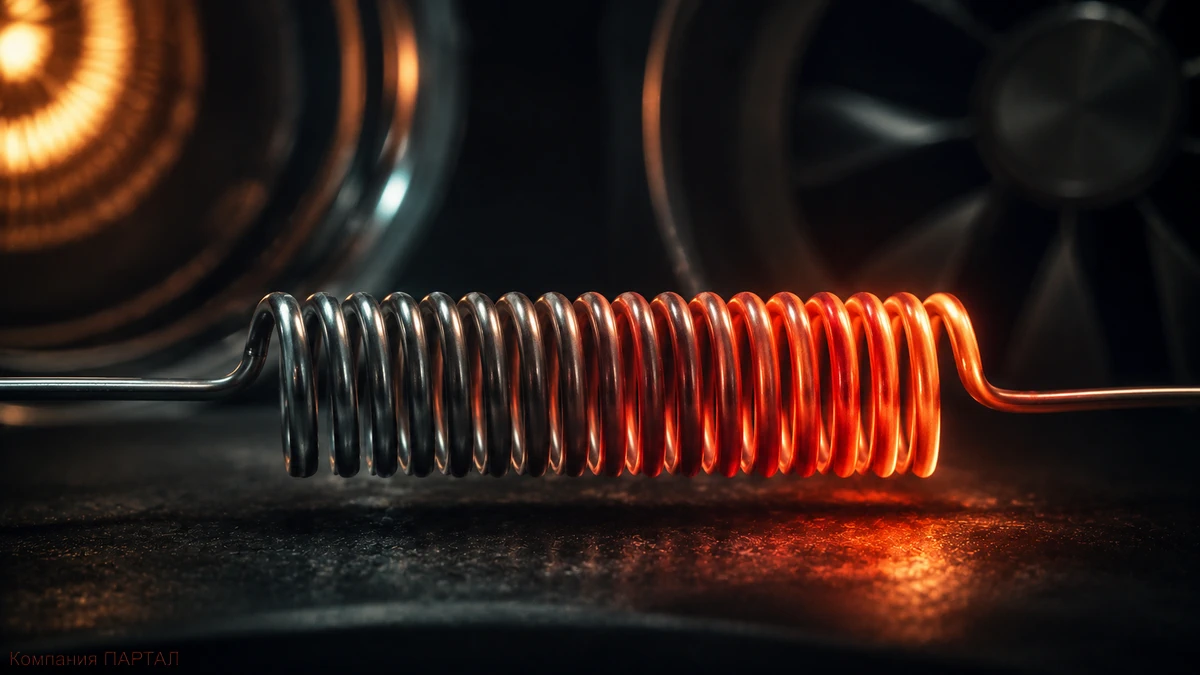

Нихром интереснее, чем кажется
Нихром ценят не просто за то, что он «сильно сопротивляется току».
В нагревательном элементе нужно сразу несколько качеств: высокое электрическое сопротивление, стойкость к окислению, способность сохранять форму и переживать множество циклов нагрева и охлаждения.
Интересный факт: Nickel Institute приводит бытовой тостер как наглядный пример работы нихрома.
Проволока в нём может нагреваться примерно до 620 °C, тогда как воздух вокруг хлеба заметно холоднее.
Никель помогает сплаву не становиться хрупким после множества циклов, а хром отвечает за стойкость поверхности к окислению.
Поэтому кусочек тонкой серой проволоки внутри старого прибора — на самом деле довольно хитро подобранный материал.

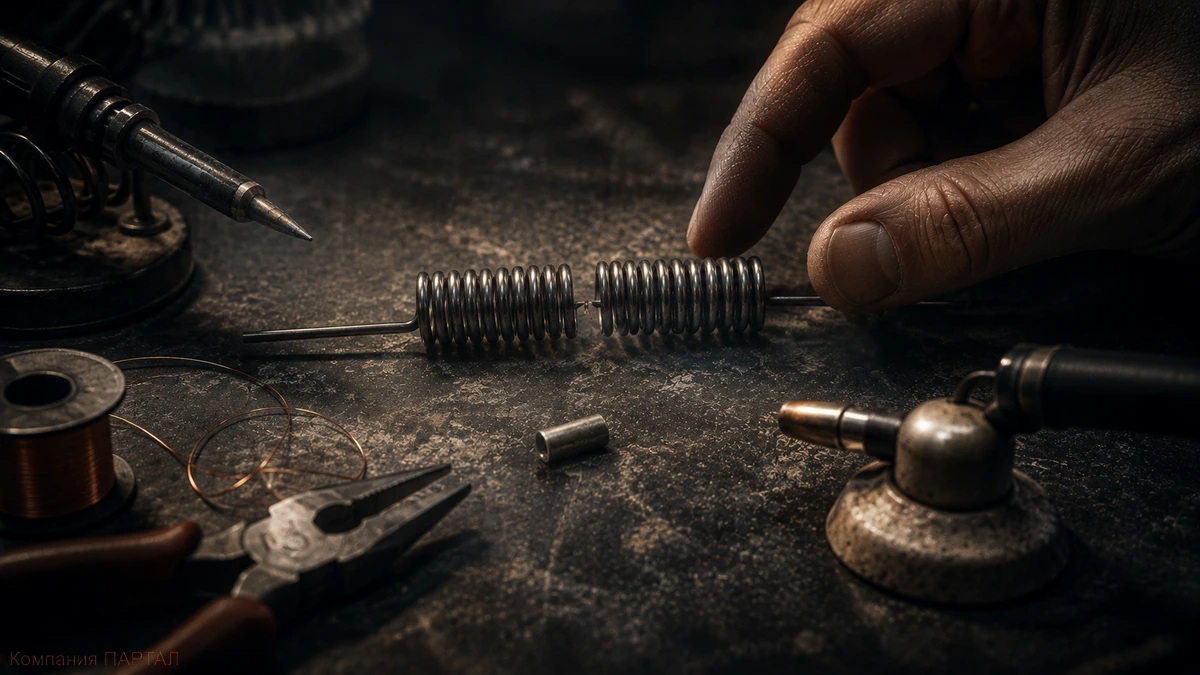

Что выбрать в конкретной ситуации
Если место соединения находится в сравнительно холодной части — можно пробовать пайку с хорошей зачисткой и активным флюсом.
Если стык будет работать прямо в горячей зоне — логичнее смотреть в сторону сварки или надёжного механического соединения.
Для тонкой проволоки пригодятся старые способы с медной обмоткой. Есть ляпис — можно вспомнить и этот мастерский приём.
Здесь нет одного рецепта на все случаи.
Посмотрите на диаметр проволоки, место обрыва, температуру этой зоны и на то, какой инструмент есть у вас сейчас.
А менять всю спираль? Конечно, иногда это лучший выход.
Но если старую можно аккуратно оживить и она ещё послужит — почему бы сначала не попробовать?
Коротко: три основных способа
• Пайка — когда стык не находится в самой горячей зоне. Главное: зачистка, активный флюс и хорошее лужение.
• Сварка — когда нужен более жаростойкий стык. Главное: не пережечь тонкую нихромовую проволоку.
• Скрутка с муфтой — когда нужен простой ремонт из того, что есть под рукой. Главное: плотный механический контакт.
