Нихром родился в 1905 году — американский металлург Альберт Марш запатентовал сплав из 80 % никеля и 20 % хрома, который изменил индустрию электронагрева навсегда.

До этого инженеры мучились с платиной и углеродными нитями — дорого, недолговечно, ненадежно.
Важное уточнение: Марш прожил 94 года и так и не получил Нобелевской премии, хотя его изобретение запустило революцию в бытовой электротехнике.

Нихром стал стандартом де-факто уже к 1910-м годам.
Спустя столетие нихромовая спираль осталась почти неизменной.

Зато семейство сплавов разрослось до 10+ вариантов — каждый с уникальным набором марганца, циркония, железа, кремния, титана, алюминия и молибдена.

Эти добавки перестраивают весь характер сплава: тугоплавкость прыгает, пластичность меняется, электросопротивление варьируется.

Один нихром больше не существует — это целая экосистема специализированных сплавов для разных задач.

Изображение изобретателя Альберта Марша в кабинете начала XX века

Марка Х20Н80: король нагревательных элементов

Х20Н80 — рабочая лошадка промышленности.

Состав: 72,9–78,8 % никеля, 20–23 % хрома, плюс 0,6 % марганца, 0,2 % титана, до 0,5 % циркония. Кремний, углерод, фосфор, алюминий — вспомогательный арсенал.
Ключевые параметры:
•   Рабочая температура: до 1200 °C без потери свойств
•   Температура плавления: 1400 °C
•   Удельное сопротивление: 1,08–1,13 Ом•мм²/м (согласно ГОСТ 12766.1-90)
•   Характер: жесткий, требует подогрева при сварке
Важное уточнение: Х20Н80 практически невозможно соединить стандартной сваркой — металл требует предварительного разогрева и специального оборудования с инертной атмосферой.

Это стало причиной появления винтовых зажимов в нагревательных приборах вместо прямых соединений.
Спираль из нихрома Х20Н80 устанавливается в электрических печах промышленных лабораторий, муфельных установках, технологическом оборудовании металлургических комбинатов.

Выбирайте эту марку, когда надежность дороже денег.

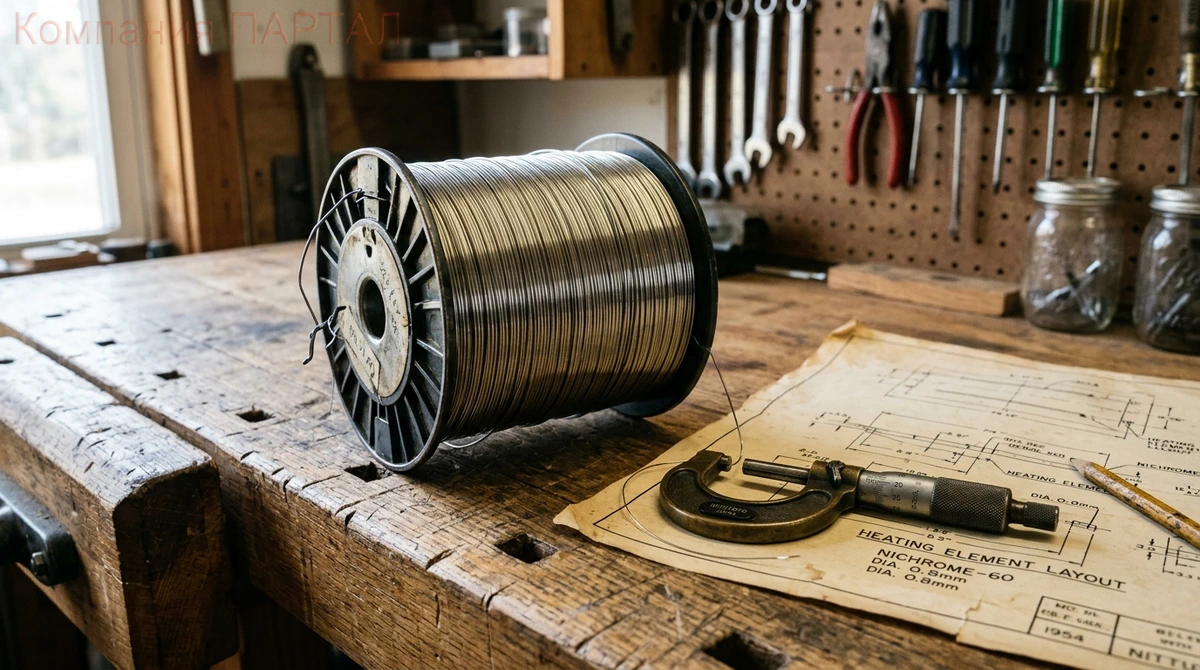

Катушка нихрома Х20Н80 на рабочем столе мастера рядом с микрометром

Марка Х15Н60: экономный вариант с высокой гибкостью

Х15Н60 — антипод Х20Н80. Компромиссный сплав: 61% никеля, 18% хрома и около 25% железа.

Железо снижает стоимость, зато растет пластичность.

Добавки: марганец, титан, алюминий, кремний, углерод.
Характеристики:
•   Рабочая температура: до 900–1000 °C
•   Температура плавления: 1390 °C
•   Удельное сопротивление: 1,11–1,18 Ом•мм²/м
Важное уточнение: Сплав Х15Н60 обладает слабыми магнитными свойствами из-за наличия железа в составе. В промышленном электротермическом оборудовании это не является критичным фактором и не влияет на работоспособность нагревательных элементов.
Спираль из Х15Н60 работает в утюгах, электрических плитах, котлах, тостерах. Цена ниже, надежность адекватна. Выбирайте, если нагрев до 1000 °C — потолок.

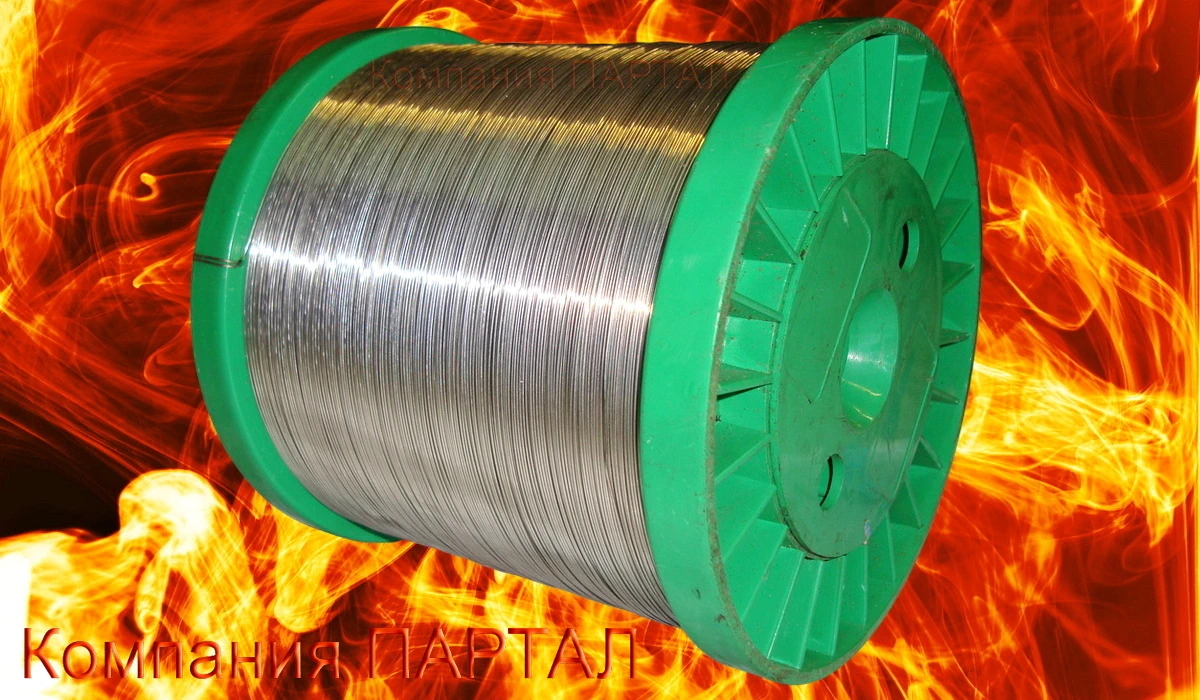

Катушка нихромовой проволоки

Где работает нихромовая спираль: полная география применения

Нихромовая спираль — универсальный солдат промышленности.

Встречается везде, где электричество должно превратиться в тепло за миллисекунды.
Домашний фронт:
•   Электрические утюги (открытые спирали в керамических втулках)
•   Плиты и варочные поверхности
•   Электрические чайники и кипятильники
•   Тостеры (спираль обвита слюдой)
•   Обогреватели конвекторные и масляные
• Тандыры, грили и гриль-прессы
Промышленный арсенал:
•   Муфельные печи лабораторные и производственные
•   Сушилки конвейерные
•   Дистилляционные установки
•   Испарители промышленные
•   Паяльные станции и олововарки
Важное уточнение: В прикуривателях автомобилей нихромовая спираль достигает 800°C за 10–12 секунд — один из самых агрессивных режимов работы.

Такой рывок в производстве считается критическим тестом на долговечность.
Часть спиралей идет в аппараты открыто.

Часть упакована в жаростойкие оболочки или керамические бусы, трубки, втулки.

Разнообразие форм велико: спиральные катушки, волнистые ленты, плоские спирали, тройные витки.

Каждый дизайн — результат инженерной борьбы за мощность, надежность.

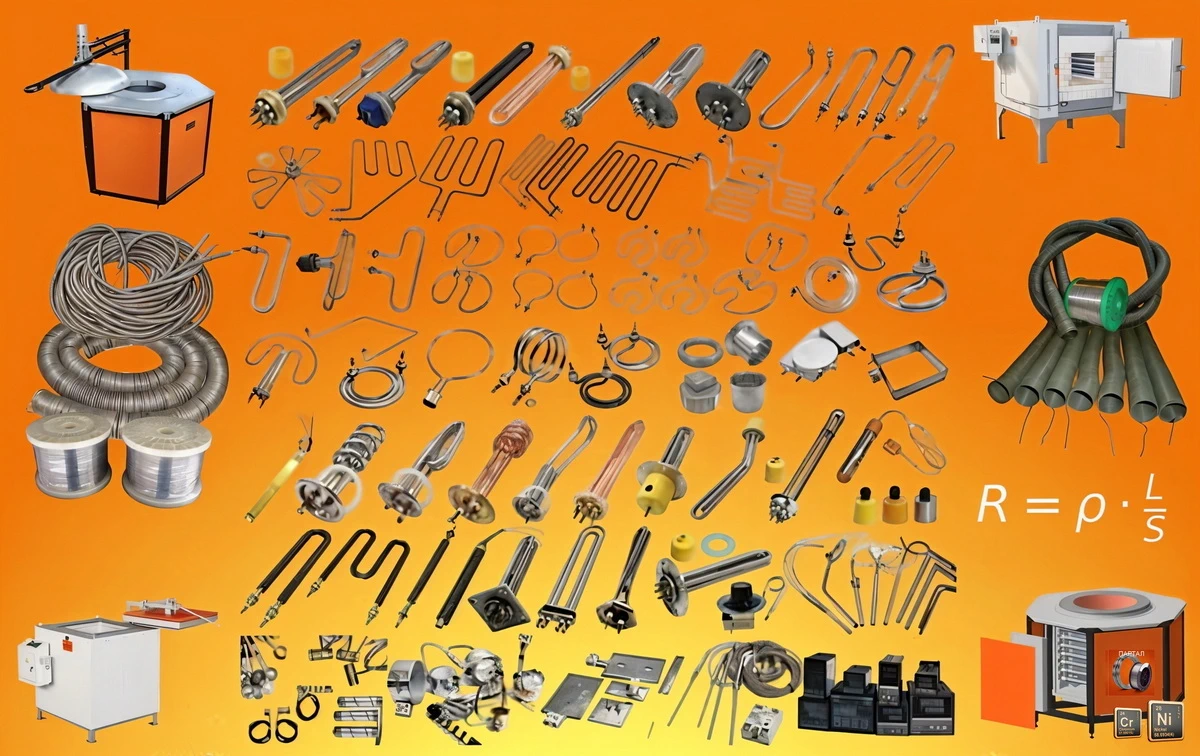

Разнообразие нихромовых нагревателей: от утюгов до промышленных печей

Формула расчета: R = ρL/S — закон власти над теплом

Любая нихромовая спираль живет по одному закону.

Омическое сопротивление определяет мощность.

Мощность определяет тепло.

Тепло определяет успех.

При проектировании аппаратов теплового действия крайне важно учитывать горячее сопротивление, используя коэффициент Rt (отношение сопротивления при рабочей температуре к сопротивлению при 20 °C).
Формула расчета:

R = ρ • L / S

Где:
•   R — сопротивление в омах (Ом)
•   ρ (ро) — удельное сопротивление материала (Ом•мм²/м)
•   L — длина проволоки в метрах (м)
•   S — площадь поперечного сечения в квадратных миллиметрах (мм²)
Значения поправочного коэффициента Rt согласно ГОСТ 12766.1-90:
При 800 °C: Х20Н80 — 1,043; Х15Н60 — 1,087.
При 1000 °C: Х20Н80 — 1,059; Х15Н60 — 1,110.
Важное уточнение: Удельное сопротивление нихрома меняется нелинейно.

Амперметр на входе подтвердит: в первые секунды происходит скачок тока, а после выхода на рабочий режим значения стабилизируются согласно коэффициенту Rt.
Подробные значения приведены в следующей таблице:
• Таблица температурных коэффициентов электрического сопротивления Rt для нихрома
Данные в таблице приведены в строгом соответствии с техническими требованиями ГОСТ 12766.1-90.
Практический пример: нужна спираль с сопротивлением 24 Ома из Х20Н80 диаметром 0,4 мм.

По ГОСТ сопротивление 1 метра такой проволоки составляет 8,75 Ом/м. Требуемая длина: L = 24 / 8,75 ≈ 2,74 метра. Отрезаете 2,74 метра — и готово.

Чертеж с формулой сопротивления на старом пергаменте рядом с нихромовой нитью

Таблица сопротивлений: шпаргалка для практика

Данные приведены в строгом соответствии с узаконенными значениями ГОСТ.

Ø, мм	Сечение мм²	Масса 1 м, кг	R, Ом/м
0,1	0,0078	0,066	137
0,2	0,0314	0,26	34,60
0,3	0,0707	0,59	15,71
0,4	0,1257	1,1	8,75

Закономерность: сопротивление падает при увеличении диаметра.

Это значит: тонкие спирали имеют высокое сопротивление и занимают меньше места.

Толстые спирали требуют большей длины для достижения того же сопротивления.
Важное уточнение: В советских плитках и утюгах специально комбинировали несколько секций из проволоки разного диаметра — толстую для мощности, тонкую для точной регулировки.

Многоступенчатые переключатели рождались именно из этого принципа.
Хотите спираль 10 Ом из Х20Н80?

Берете диаметр 0,4 мм. Согласно ГОСТ 1 метр имеет 8,75 Ом. Значит, нужно 10 / 8,75 ≈ 1,14 метра.

Просто и надежно.
Для работы со всеми диаметрами нихрома используйте:
• Таблицу расчета электрического сопротивления нихрома
• Таблицу веса нихромовой проволоки, ленты по ГОСТ

Расчет спирали сопротивления из нихрома

Технология намотки: искусство создания спирали своими руками

Навивка спирали — работа не сложная, но требует точности.

Сплав позволяет наматывать в холодном состоянии: нихром сохраняет форму и не трещит при деформации. Это его суперспособность.
Пошагово:
1.   Рассчитайте длину по таблице ГОСТ
Все расчеты параметров намотки на стержень "виток к витку" собраны в таблице:
•   Таблица расчета длины и параметров нихромовой спирали
2.   Отрежьте проволоку с запасом 3–5 см на два прямых конца для клемм
3.   Подготовьте оправку — стальной стержень нужного диаметра
4.   Намотайте вручную или на станок — витки плотно к витку, без зазоров
5.   Закрепите концы на оправке так, чтобы не развалилось
6.   Растяните спираль на керамическое основание, равномерно распределив витки
Важное уточнение: В промышленности 1950–60-х годов спирали крутили на токарных станках с ручной подачей — оператор одной рукой держал нихромовую проволоку, другой крутил колесо.

Один мастер за день наматывал 300–400 спиралей.

Сейчас специальные намоточные машины выдают 5000+ штук в смену, но принцип остался неизменным.
Гибкость нихрома — его золотой запас.

Проволока прощает небольшие перегибы при монтаже.

Если спираль вышла чуть короче — растяните ее равномерно.

Если длиннее — аккуратно обрежьте один виток.
Два критических момента:

первый — не перегните проволоку в точке подключения;

второй — убедитесь, что спираль не замыкается на корпус прибора во время работы.

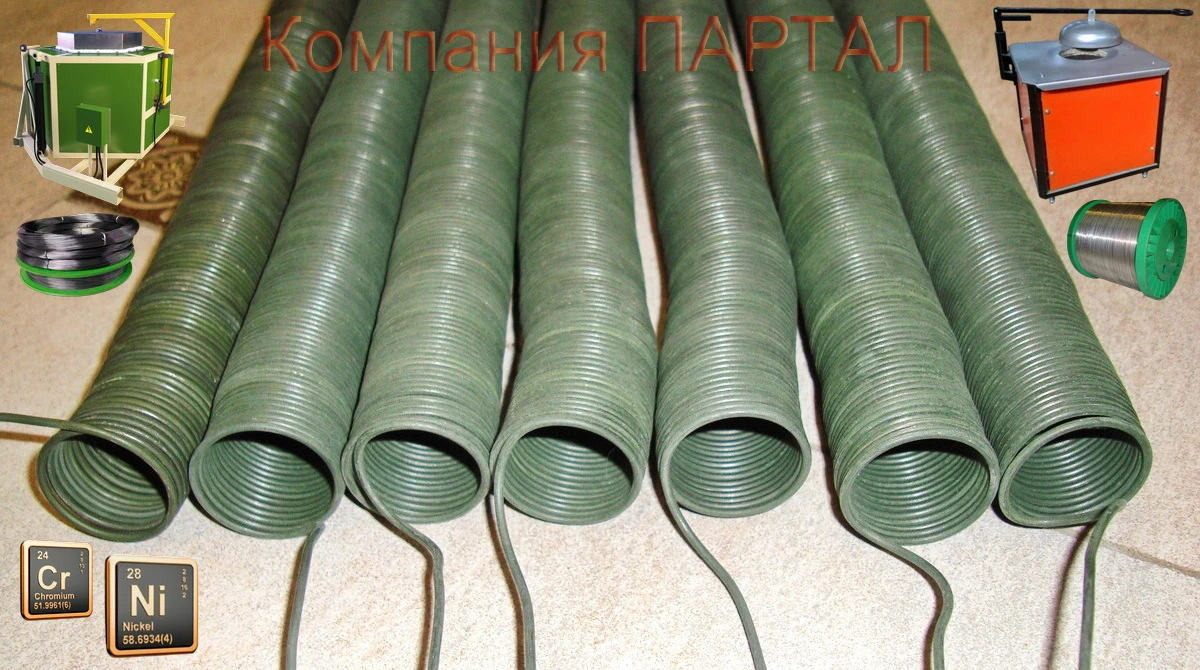

Закажите свою нихромовую спираль – ваш заказ уже готовится к отгрузке!

Где купить и на что обратить внимание

Качественная нихромовая проволока любой марки и диаметра встречается редко.

Рынок наводнен браком с неконтролируемым составом. Результат: спирали сгорают за месяц вместо положенных лет.
На что смотрите:
•   Происхождение: Российское производство или проверенные заводы
•   Сертификат: Соответствие ГОСТ с указанием марки, веса и удельного сопротивления, № плавки
•   Диаметр: Проверьте микрометром — фактический размер должен совпадать с заявленным
•   Сопротивление: Мультиметром измеряйте 1 метр — он должен строго соответствовать таблице ГОСТ
Важное уточнение: Сегодня на маркетплейсах встречается контрафакт под видом нихрома.

Проверяйте сплав: 1 метр Х20Н80 диаметром 0,3 мм должен весить ровно 0,59 грамма и иметь сопротивление 15,71 Ома. Если цифра не сошлась — это не соответствует стандарту.
Заказывайте спирали у компаний с репутацией. Это гарантия долгой работы.

Мудрая трата на качественный элемент спасает от головной боли из-за замены через две недели.

Не простаивайте! Нагревательные элементы с отправкой в день заказа

Итог: Нихром остается вне конкуренции

Почти 120 лет нихромовая спираль остается стандартом в быту и промышленности.

Более дешевые аналоги нихрома приходили и уходили, а жаропрочность и стабильность этого сплава не поколебались.

Инженеры пробовали керамику, карбид кремния, молибден — ничто не вытеснило нихром из массового производства.

Сегодня этот сплав работает в печах с программным управлением, в промышленных установках и космических аппаратах.

Форма меняется, сплав остается.

Это живой стандарт, который адаптируется под вызовы времени, но сути не теряет.

Если вы проектируете нагревательный элемент — начните с Х20Н80.

Используйте справочные таблицы сопротивления и веса. Нихром простит многое, но не халатность.
