Нагревательные элементы: физика тепла, секреты сплавов и инженерный баланс

Почему электричество греет — и почему не всегда

Электричество превращается в тепло не само по себе — только тогда, когда встречает сопротивление.

Это закон Джоуля–Ленца: энергия тока, преодолевающего резистивный барьер, рассеивается в виде теплоты.
Рабочая формула инженера — P = U² / R.

Мощность нагрева — это не просто функция сопротивления, а результат точного баланса между ним и напряжением сети.
Слишком высокое сопротивление — ток не течёт, тепла нет.

Слишком низкое — ток хлещет неуправляемо, металл плавится, происходит короткое замыкание.

Цель инженера — найти «золотое окно» между этими крайностями.
Хроника открытий: Закон Джоуля–Ленца был открыт независимо и практически одновременно: Джеймс Джоуль опубликовал результаты экспериментов в октябре 1841 года в Манчестере, а академик Эмилий Ленц представил свои точнейшие калориметрические измерения в ноябре того же 1841 года в Санкт-Петербурге.

Два великих учёных пришли к одному эпохальному выводу независимо друг от друга.





Лампочка как нагреватель: наглядный урок КПД

Лампа накаливания — это честный нагревательный элемент, у которого случайно появился побочный эффект в виде света.

Вольфрамовая спираль раскаляется до 2200–2500 °C и начинает светиться.
Но как источник света она катастрофически неэффективна: 95 % энергии уходит в тепло и лишь 5 % — в видимый свет.
Современные резистивные нагреватели — это та же физика, но без компромиссов.

Они спроектированы отдавать тепло на 100 %, без нежелательного излучения в видимом диапазоне.
С точки зрения науки: Вольфрам — самый тугоплавкий металл на Земле с температурой плавления 3422 °C, что делает его незаменимым для ламп накаливания.

Однако в нагревательных элементах он практически не используется: он хрупок, дорог и требует инертной атмосферы — иначе мгновенно окисляется.





Почему медь не подходит — и что её заменило

Медь — идеальный проводник. Именно поэтому она бесполезна как нагревательный элемент.

Её удельное электрическое сопротивление составляет всего 0,017 мкОм•м — ток проходит почти без потерь, тепловыделение ничтожно.
Вдобавок при температурах выше 300–400 °C медь интенсивно окисляется, теряет прочность и разрушается.

Для нагревательного элемента нужен сплав с принципиально иными характеристиками.
Инженеры сформулировали требования жёстко: высокое удельное сопротивление, стойкость к окислению, механическая прочность при высоких температурах, стабильность в циклах нагрев–остывание.
Значимый факт: Поиск идеального резистивного сплава шёл десятилетиями.

Нихром был разработан американским изобретателем Альбертом Марш в 1906 году и немедленно запатентован.

Это открытие произвело революцию в электронагреве — впервые появился сплав, который не горел и не рассыпался.





Нихром: высокоресурсный сплав для интенсивной эксплуатации

Нихром — двойной сплав никеля и хрома.

По ГОСТ 10994-74 основные марки расшифровываются напрямую из обозначения:

Х20Н80 — 20 % хрома и 80 % никеля

Х15Н60 — 15 % хрома и 60 % никеля
Удельное сопротивление нихрома марки Х20Н80 составляет 1,05–1,13 мкОм•м — в 60 раз выше, чем у меди.

Рабочая температура — до 1100–1200 °C.
Ключевое преимущество по ГОСТ 12766.1-90 — сохранение пластичности при нормальных условиях (20 °C) даже после многолетней эксплуатации.

Спираль открытого типа можно перематывать и гнуть повторно. Это делает нихром лидером там, где критичен максимальный рабочий ресурс.
Научно подтверждённый факт: На поверхности нихрома при первом нагреве образуется тонкая плёнка оксида хрома Cr₂O₃.

Она действует как самовосстанавливающийся защитный барьер, предотвращая дальнейшее окисление сплава вглубь.

Именно этот механизм пассивации обеспечивает нихрому его легендарную долговечность.





Фехраль: жаростойкий, но требовательный сплав

Фехраль — тройной сплав железа, хрома и алюминия.

Марки Х23Ю5Т и Х27Ю5А по ГОСТ 10994-74 стабильно работают при 1350–1400 °C — это принципиально выше потолка нихрома.
Фехраль значительно дешевле: в её составе нет дорогостоящего никеля.

Но за экономию расплачиваются ресурсом и технологическими ограничениями.
Два критических ограничения по ГОСТ 12766.1-90:
• Рекристаллизационное охрупчивание. После первого нагрева свыше 900 °C зёрна в структуре сплава необратимо укрупняются.

При остывании до 20 °C фехраль становится хрупкой — б/у спираль сломается при попытке согнуть её.
• Ползучесть выше 1000 °C. Сплав теряет жёсткость и провисает под собственным весом.

Без опорных полочек или трубок витки сомкнутся и закоротят.
Из архивов науки: Алюминий в составе фехрали при нагреве образует плёнку оксида Al₂O₃ — корунда.

Это один из самых твёрдых и химически инертных оксидов в природе (твёрдость 9 по шкале Мооса).

Именно корундовый барьер защищает сплав от окисления — однако сама структура сплава при таком нагреве меняется, делая металл хрупким после термоцикла.





Открытые нагреватели: спирали и ленты

Открытый тип — нагревательный элемент без защитной оболочки.

Проволока или лента из нихрома либо фехрали монтируется непосредственно на стенках камеры или в пазах керамических держателей.
Тепло передаётся прямым инфракрасным излучением — без промежуточных сред.

Рабочие температуры достигают 1100–1200 °C, что недостижимо для закрытых конструкций.
Сфера применения: промышленные электропечи сопротивления для закалки, отжига и отпуска стали, высокотемпературные лабораторные муфели.

В быту — тостеры, фены, инфракрасные обогреватели.
Физика процесса: В вакуумных печах для обработки жаропрочных сплавов и керамики применяют нагреватели из молибдена и вольфрама.

Они работают при температурах до 2800 °C, но требуют строгого вакуума или атмосферы инертного газа — на воздухе мгновенно сгорают.





ТЭНы: закрытый тип для агрессивных сред

ТЭН — трубчатый электронагреватель.

Нихромовая спираль запрессована внутри стальной или нержавеющей трубки.

Пространство между спиралью и стенкой трубки заполнено периклазом (MgO) — высокочистым оксидом магния.
Периклаз одновременно выполняет две функции: электрическая изоляция спирали от корпуса и эффективный теплопроводник, передающий тепло на стенку трубки.
ТЭН полностью изолирован от внешней среды.

Работает в воде, масле, химических растворах, под давлением.

Промышленные ТЭНы обслуживают гальванические ванны, масляные системы, химические реакторы.

Бытовые — чайники, стиральные машины, бойлеры.
Факт из практики: ТЭН для работы в жидкости и ТЭН для работы на воздухе — принципиально разные изделия по расчёту удельной мощности.

ТЭН для воды допускает нагрузку 8–12 Вт/см² поверхности: жидкость интенсивно отводит тепло.

Тот же ТЭН, включённый «насухую», перегреется и сгорит за секунды — теплоотвода нет.

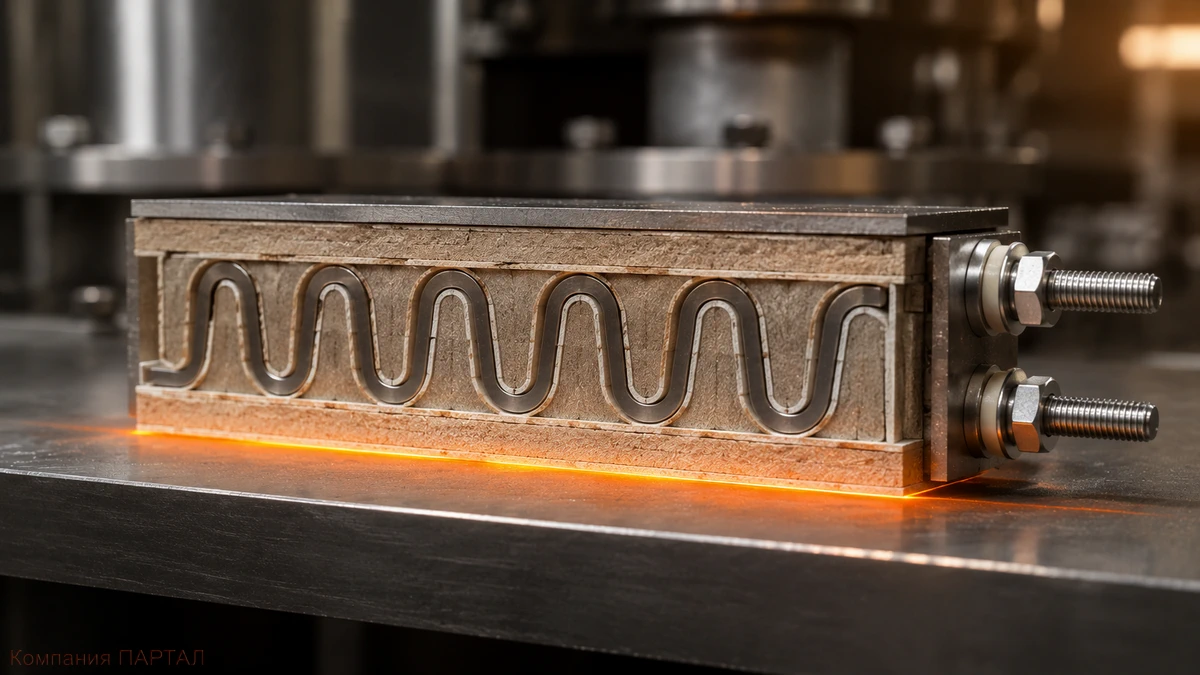

Контактные нагреватели: керамические и миканитовые

Контактный тип — специализированное решение для равномерного нагрева металлических деталей через прямой тепловой контакт.

Резистивный элемент (нихромовая лента или проволока) укладывается в наборные керамические изоляторы или прессуется в миканит — термостойкую слюду.
Конструктивные формы: хомутовые (кольцевые), полухомутовые, плоские.

Жёстко стягиваются болтами на цилиндрах экструдеров, термопластавтоматов и пресс-форм.
Задача — не нагреть воздух вокруг детали, а передать тепло максимально эффективно непосредственно в металл, минимизировав потери на излучение.
Стоит отметить: Миканит — композитный материал на основе слюды (мусковит или флогопит), связанной термостойким лаком или неорганическим связующим.

Слюда сохраняет диэлектрические свойства до 500–600 °C и выдерживает механическое давление при затяжке болтов.

Её применение в электронагреве началось ещё в начале XX века и актуально по сей день.





Инженерный баланс: расчёт под сеть и среду

Создать нагревательный элемент — значит решить многопараметрическую инженерную задачу.

Сопротивление задаёт мощность. Мощность ограничена сетью. Сеть диктует конструктив.
Бытовая техника проектируется под однофазную сеть 220–230 В с лимитом ≤3 кВт на розетку.

ТЭН электрочайника мощностью 2 кВт имеет сопротивление около 24 Ом — именно этого достаточно для эффективного нагрева воды без перегрузки линии.
Промышленное оборудование рассчитывается на трёхфазные сети 380–400 В, где мощности измеряются десятками и сотнями киловатт.

Здесь применяют массивную нихромовую ленту или проволоку большого диаметра, способную нести колоссальные токи без деградации.
Технический факт: В промышленных электропечах для регулировки мощности всё чаще применяют тиристорные регуляторы мощности (ТРМ) с алгоритмом ПИД-регулирования.

Они управляют нагревом с точностью до ±1 °C, продлевая ресурс нагревательных элементов за счёт плавного старта — без термоудара при включении.





Среда эксплуатации: почему один элемент нельзя применять везде

Среда, в которой работает нагревательный элемент, кардинально меняет все расчётные параметры.

Жидкость отводит тепло в сотни раз эффективнее воздуха — это фундаментальное различие.
Спираль, рассчитанная на работу в потоке воздуха с принудительным обдувом, сгорит за минуты в статичной воздушной среде.

Та же спираль в воде будет работать штатно — жидкость непрерывно забирает тепло с поверхности.
Поэтому инженеры нормируют удельную поверхностную мощность (Вт/см²) — ключевой параметр, связывающий геометрию элемента, мощность и условия теплоотвода.

Неправильный выбор этого параметра — главная причина преждевременного выхода нагревателей из строя.
Физика процесса: Правило «нагревателей»: чем агрессивнее среда — тем ниже допустимая удельная мощность поверхности.

В концентрированных кислотных растворах промышленные ТЭНы работают при 2–4 Вт/см² — вдвое меньше, чем в чистой воде.

Превышение нормы вызывает локальное закипание у поверхности, отложение накипи и ускоренную электрохимическую коррозию оболочки.
