Жаропрочные стали и сплавы: как металл учат выдерживать тысячи часов жара
Металл может выдержать короткий сильный нагрев — и всё равно оказаться плохим материалом для горячей детали.
В жаропрочности важен не только градус на термометре. Важны нагрузка и время.
Поэтому турбина, печь, энергетическая установка или горячая арматура требуют особых сталей и сплавов.
Их структура должна оставаться работоспособной там, где обычный металл постепенно размягчается, деформируется и теряет ресурс.
Разберёмся без тяжёлой академической теории: что именно происходит с металлом при нагреве, зачем в него добавляют хром, вольфрам, алюминий и титан, почему появляется γ′-фаза и как из обычной отливки инженеры дошли до монокристаллических турбинных лопаток.
Жаропрочность и жаростойкость — не одно и то же
Эти понятия часто смешивают, хотя задачи у них разные.
Жаростойкость показывает, насколько хорошо металл сопротивляется окислению и разрушению поверхности при высокой температуре.
Жаропрочность — способен ли он при этом ещё и долго держать механическую нагрузку.
Именно поэтому для жаропрочного материала нельзя назвать одну магическую температуру «до которой он работает».
Одна и та же марка может прекрасно выдержать кратковременный нагрев и заметно быстрее потерять форму при длительной нагрузке.
Правильный инженерный вопрос звучит так: при какой температуре, под каким напряжением и сколько времени должна работать деталь?
Технический нюанс. В действующем ГОСТ 5632-2014 жаростойкие и жаропрочные стали и сплавы даже вынесены в разные категории.
Это не игра терминов: поверхность может хорошо переживать жар, а сама деталь — уже терять несущую способность.
Ползучесть: металл деформируется, хотя нагрузка не меняется
Главный процесс, который приходится учитывать при длительной работе в жаре, — ползучесть.
Представьте деталь, на которую постоянно действует одна и та же сила.
При комнатной температуре её размеры практически не меняются.
Но при достаточно сильном нагреве структура становится подвижнее: дислокации легче перемещаются, ускоряется диффузия, активнее работают границы зерен.
Деформация растёт медленно. Иногда годами.
Но именно эти небольшие изменения со временем определяют ресурс детали.
Поэтому жаропрочный сплав не «замораживает атомы». Его задача тоньше: затруднить движение дислокаций, сделать структуру стабильнее и максимально замедлить процессы, которые ведут к ползучести и разрушению.
Факт из физики. Для обычной прочности мелкое зерно часто выгодно.
Но при высокотемпературной ползучести крупное зерно нередко помогает: границ становится меньше, а вместе с ними уменьшается число удобных путей для зернограничного скольжения и ускоренной диффузии.
В металлургии одно и то же структурное решение может быть полезным при одной температуре и вредным при другой.
Почему никель стал основой самых жарких суперсплавов
Жаропрочные материалы создают на железной, железоникелевой, никелевой и кобальтовой основе.
Но в самых теплонапряжённых узлах газовых турбин особую роль получили никелевые суперсплавы.
Причина не сводится к высокой температуре плавления.
Никель удобен как матрица: его кристаллическая структура остаётся стабильной в широком диапазоне температур, а легирование позволяет сформировать внутри неё очень эффективную систему упрочняющих фаз.
Так возникает сочетание γ-матрицы и γ′-частиц — одна из главных конструкций современной высокотемпературной металлургии.
Поэтому хороший жаропрочный сплав — это не просто «более тугоплавкий металл».
Это материал, структура которого специально рассчитана на долгую жизнь в горячем состоянии.
Исторический факт. Первые коммерческие никелевые сплавы семейства Nimonic появились в Великобритании в начале 1940-х — одновременно с быстрым развитием газотурбинной авиации.
Уже в 1943 году американский NACA включал Nimonic 80 в обзор материалов для высокотемпературных применений. Реактивная эра буквально заставила металлургию ускориться.
Легирование: почему в одном сплаве встречается половина таблицы Менделеева
В жаропрочную сталь или никелевый сплав вводят хром, молибден, вольфрам, алюминий, титан, ниобий, тантал, бор и другие элементы.
У каждого своя работа.
Хром прежде всего помогает сопротивляться высокотемпературному окислению.
Молибден и вольфрам усиливают твёрдый раствор и затрудняют деформацию матрицы.
Алюминий и титан участвуют в создании γ′-фазы.
Ниобий и тантал могут входить в упрочняющие фазы и карбиды.
Бор в очень малых количествах способен менять поведение границ зерен.
Но здесь не работает принцип «добавим побольше — будет прочнее».
Избыток элемента способен породить нежелательную фазу, ухудшить пластичность или ускорить структурную деградацию.
Настройка суперсплава больше похожа не на приготовление коктейля, а на балансировку сложной системы, где изменение одного компонента меняет работу остальных.
Научный нюанс. Иногда разница выглядит почти незначительной, а результат — огромным.
В одном исследовании NASA изменение содержания молибдена меньше чем на один массовый процент заметно изменило фазовый состав модельного никелевого сплава и втрое увеличило ресурс при ползучести.
В суперсплавах десятые доли процента могут оказаться инженерно важнее целых процентов.

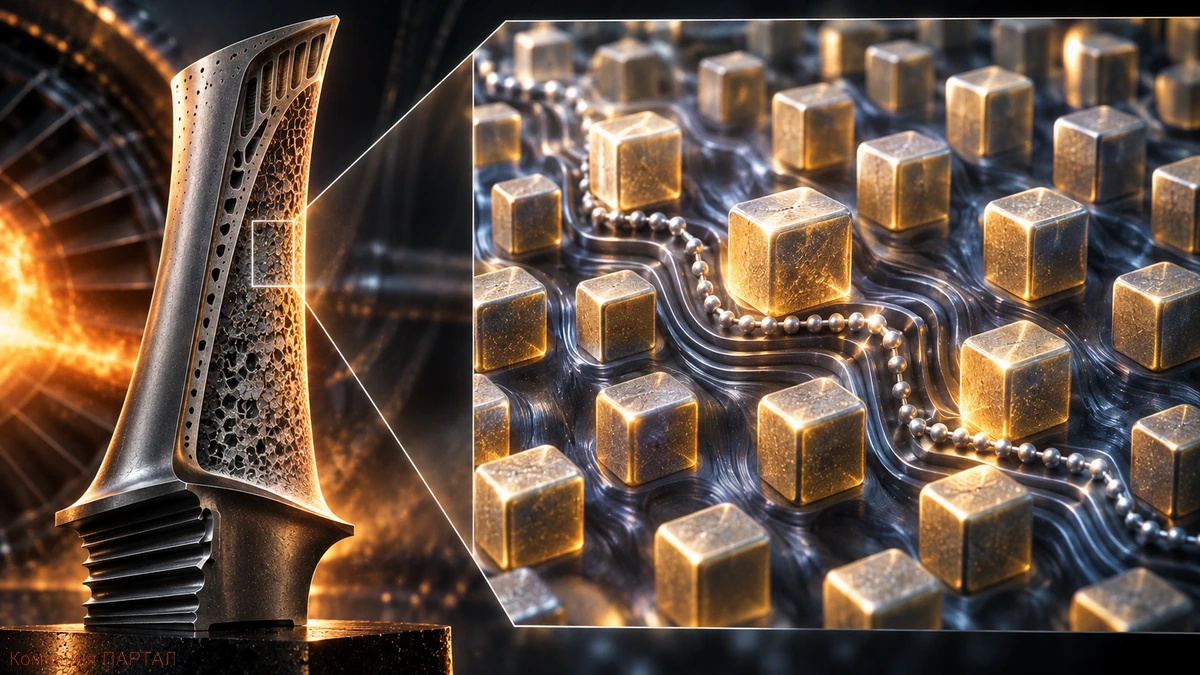

γ′-фаза: микроскопические частицы, которые держат большую турбину
Один из главных секретов никелевых жаропрочных сплавов — γ′-фаза.
Это упорядоченные интерметаллидные частицы, обычно связанные с системой Ni-Al-Ti и другими легирующими элементами.
Они распределяются в γ-матрице и мешают дислокациям свободно проходить через металл.
В результате деформация требует намного больших усилий.
Но упрочнение зависит не только от самого наличия γ′.
Важны размер частиц, их форма, расстояние между ними и соответствие кристаллической решётке матрицы.
При длительной работе структура продолжает жить.
Частицы могут укрупняться, менять форму и перестраиваться в направленные образования — так называемые рафты.
Поэтому металл после тысяч часов работы микроскопически уже не тот, каким был после термообработки.
Факт из физики. У γ′ есть необычное для конструкционного материала свойство: в определённом температурном диапазоне сопротивление деформации самой упорядоченной фазы может не падать, а расти с нагревом.
Пока обычная матрица постепенно слабеет, упрочняющая фаза некоторое время становится труднее для сдвига.
Это одна из причин, почему система γ/γ′ настолько удачна для высоких температур.
Аустенит или феррит: почему простого победителя нет
В старых учебных сравнениях аустенитные жаропрочные стали часто выглядят заметно сильнее ферритных при высокой температуре.
В целом у этого есть физическая основа: аустенитная структура хорошо подходит для длительной горячей работы и позволяет эффективно использовать легирование.
Но делать вывод «ферритные стали слабые» нельзя.
Современные ферритно-мартенситные 9–12 %-ные хромистые стали специально разрабатывали для энергетики и длительной работы при повышенных температурах.
Поэтому выбор структуры всегда связан с реальной задачей: температурой, ресурсом, стоимостью, технологией изготовления, сваркой, коррозионной средой.
Там, где аустенитная или никелевая система даст больший температурный запас, ферритно-мартенситная может выиграть по цене, тепловому расширению или технологичности.

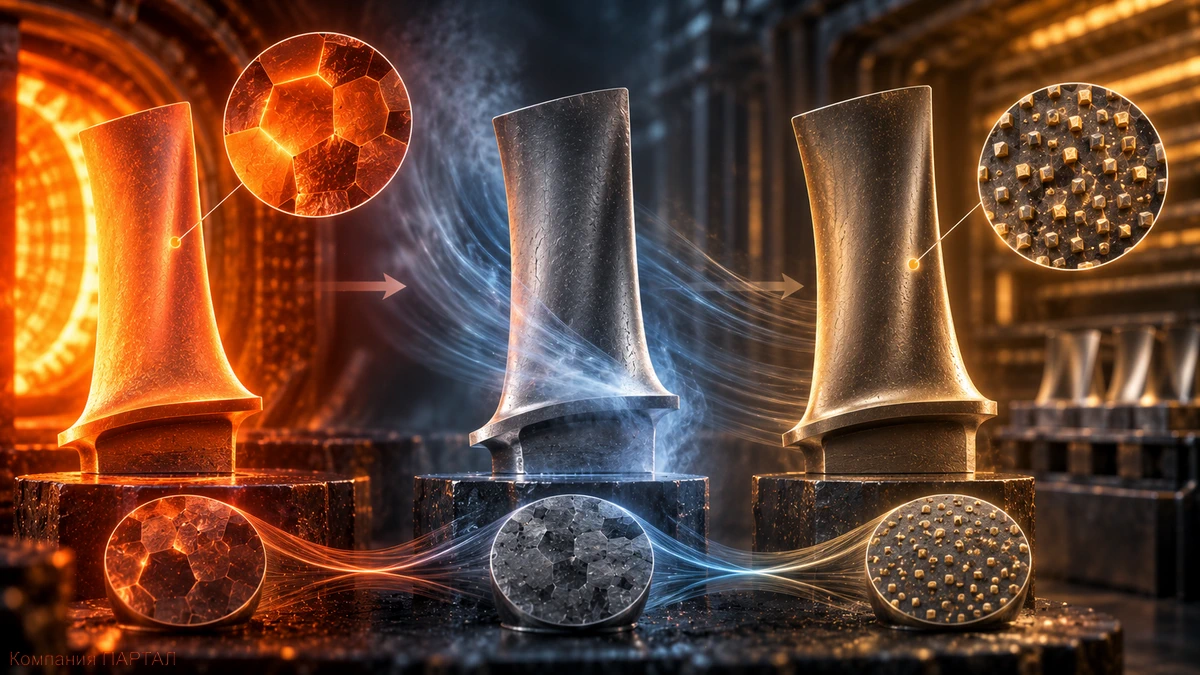

Термообработка: химический состав ещё ничего не гарантирует
Даже очень дорогой и сложный сплав можно испортить неправильной термообработкой.
Для многих никелевых сплавов сначала проводят высокотемпературную растворяющую обработку.
Часть фаз растворяется, химическая неоднородность уменьшается, а матрица подготавливается к следующему этапу.
Затем идёт старение. При более низкой температуре из пересыщенного раствора выделяются нужные упрочняющие частицы.
Именно здесь формируются их размер и распределение.
Универсальной температуры нет. Для одной марки нужны одни режимы, для другой — совершенно другие.
Даже небольшое смещение относительно температуры растворения γ′ способно заметно изменить конечную структуру.
Поэтому выражение «закалить жаропрочный сплав при 1100 °C» без названия марки почти ничего не говорит инженеру.
Инженерный нюанс. На сплаве René 95 NASA показывала, насколько чувствительной может быть структура около температуры растворения γ′: в исследованном диапазоне доля γ′ менялась примерно на 0,5 процентного пункта на каждый градус снижения температуры.
Для обычного читателя один градус кажется мелочью.
Для термообработки сложного суперсплава это уже настройка микроструктуры.

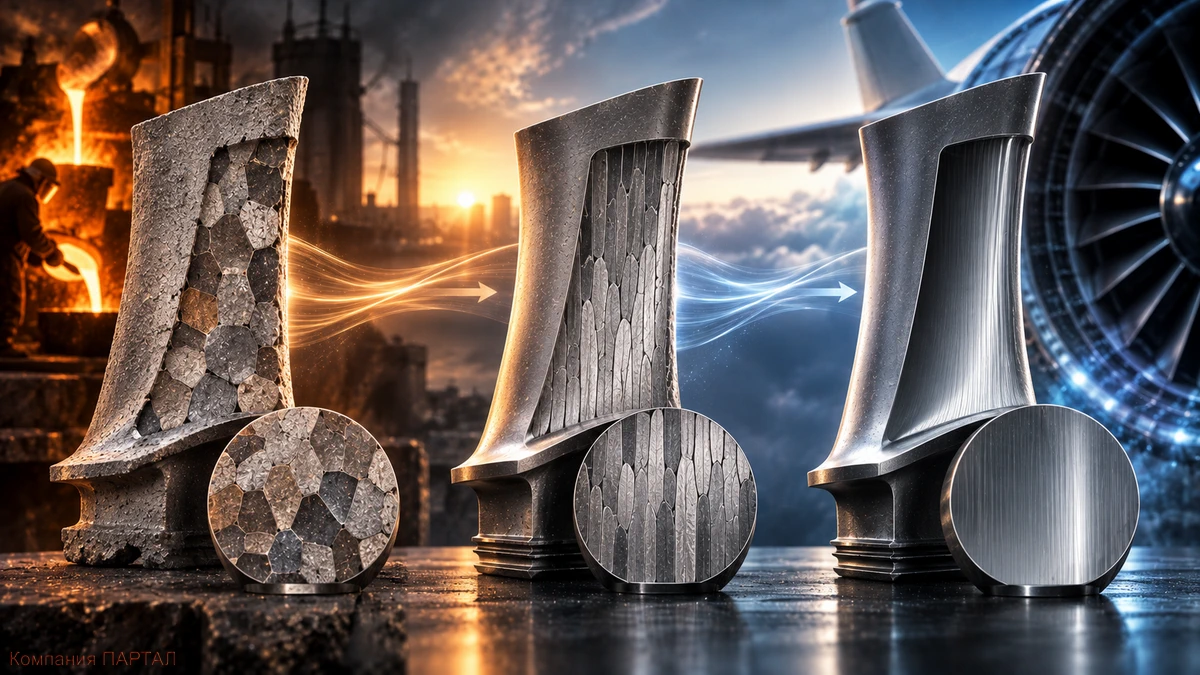

От обычной отливки к монокристаллической лопатке
У поликристаллического металла множество зерен и границ между ними.
При высокой температуре эти границы могут становиться зонами ускоренной деформации и зарождения повреждений.
Сначала металлурги научились выращивать направленно-кристаллизованные структуры: длинные столбчатые зерна ориентировали преимущественно вдоль основной нагрузки.
Следующий шаг был радикальнее — убрать обычные высокоугловые границы почти полностью.
Так появились монокристаллические турбинные лопатки.
Такая лопатка выращивается как один кристалл с заданной ориентацией.
Здесь уже важно не только из какого сплава сделана деталь, но и куда относительно её геометрии направлена кристаллическая решётка.
Исторический факт. Монокристаллические суперсплавы рассматривались как перспективные для авиационных газовых турбин уже в середине 1960-х.
В коммерческих авиадвигателях монокристаллические лопатки появились в начале 1980-х.
Между лабораторной идеей и массовой эксплуатацией прошло примерно полтора десятилетия — очень быстро по меркам металлургии.
Почему температура газа может быть выше того, что способен выдержать сам металл
Современная горячая часть турбины давно перестала быть просто набором «самых прочных сплавов». Это система.
Монокристаллическая никелевая основа держит механическую нагрузку.
Внутренние каналы охлаждают лопатку воздухом.
На поверхности работают металлические связующие слои и керамические теплозащитные покрытия.
Керамика снижает тепловой поток к металлу, а охлаждение дополнительно отводит тепло.
Поэтому температура горячего газа и реальная температура металлической стенки могут сильно различаться.
Это важная инженерная мысль: когда возможности материала почти исчерпаны, следующий прирост даёт уже не новый элемент в составе, а совместная работа сплава, охлаждения, покрытия и конструкции.
Инженерный факт. Керамические теплозащитные покрытия для турбин изучали задолго до современных двигателей.
В испытаниях NASA 1970-х слой стабилизированного диоксида циркония давал перепад температуры через покрытие до примерно 135 К на охлаждаемой турбинной лопатке.
То, что сегодня кажется стандартной технологией, выросло из экспериментов полувековой давности.
Что делает жаропрочный сплав действительно хорошим
Нет одного элемента, который превращает металл в жаропрочный.
И нет одной термообработки, которая решает всё.
Работает система: стабильная матрица, твердорастворное упрочнение, γ′ или другие вторичные фазы, карбиды и бориды, правильно настроенные границы зерен, контролируемый размер зерна, защита поверхности и подходящий режим термообработки.
И главное — эта структура должна стареть медленно.
Жаропрочность ценят не за красивую цифру прочности после выпуска детали из печи, а за то, как мало материал изменится после сотен и тысяч часов реальной эксплуатации.
Поэтому характеристика «работает до 1000 °C» без нагрузки и ресурса мало что означает.
Настоящий язык жаропрочности — это температура, напряжение и время.
Именно их сочетание определяет, останется ли деталь прочной — или начнёт медленно «плыть», задолго до температуры плавления.
