Сварка чугуна проволокой ПАНЧ-11 на холодную: оригинальная разработка Института Патона без газа и флюса

Что такое проволока ПАНЧ-11 и почему она уникальна

ПАНЧ-11 — никелевая сварочная проволока сплошного сечения.

Разработана специально для ремонтной сварки и наплавки чугуна.

Работает без защитного газа, без флюса, без предварительного нагрева — это принципиальное отличие от большинства аналогов.
Никель как основа сплава (~87–89 %) обеспечивает пластичность шва.

Чугун — хрупкий материал с высоким содержанием углерода.

При обычной сварке в зоне нагрева образуется хрупкий цементит (происходит «отбел чугуна»), из за которого деталь трещит.

Никелевая основа решает эту проблему: никель не образует карбидов, а полностью блокирует появление цементита и заставляет углерод выделяться в виде мягкого графита. Шов остаётся пластичным.
Экспертный факт: секрет ПАНЧ-11 заключается в уникальной пластичности никелевой матрицы шва.

Никелевый шов очень мягкий: при остывании он легко растягивается и работает как амортизатор, забирая все усадочные напряжения на себя и защищая хрупкую чугунную деталь от трещин.





История создания: Институт Патона и советская инженерная школа

Разработка технологии, ставшей основой для проволоки ПАНЧ-11, началась в 1960-х годах в Институте электросварки имени Е. О. Патона (СССР - Киев).



Задача была практической: советская промышленность нуждалась в технологии ремонта чугунных деталей прямо в полевых условиях — на заводах, в МТС, в военной технике.

Нагрев крупных отливок в цехах требовал печей и часов подготовки.

Новый сплав должен был исключить это требование полностью.
Исторический контекст: Институт Патона — мировой лидер сварочной науки.

Именно здесь в конце 1948 года впервые в мире выполнили автоматическую сварку магистрального трубопровода под флюсом в промышленном масштабе прямо на трассе строительства.

ПАНЧ-11 логичное продолжение этой традиции — поиска решений «в полях».





Химический состав ПАНЧ-11: каждый элемент на своём месте

Каждая деталь в рецептуре этой проволоки подобрана учёными с ювелирной точностью.

Вот что находится внутри:
• Никель (Ni) — от 87 до 89 % (основа): обеспечивает мягкость шва и превращает углерод чугуна в мягкий графит.
• Марганец (Mn) — от 5,4 до 6,0 %: удаляет вредный кислород и надёжно защищает металл от горячих трещин.
• Медь (Cu) — от 2,7 до 3,0 %: отвечает за прочность сварочного соединения и его защиту от коррозии.
• Железо (Fe) — от 1,3 до 1,4 %: помогает никелевой матрице идеально сплавиться с телом чугунной детали.
• РЗМ (редкоземельные металлы) — 0,20 %: главный секрет сплава.

Связывают газы воздуха, защищая шов без использования баллонов с газом.
• Углерод (C) — до 0,12 %: его содержание строго ограничено, чтобы шов не стал хрупким при остывании.
• Кремний (Si) — до 0,03 %: необходим для правильного, ровного и красивого растекания жидкого металла в ванне.
• Примеси — от 0,15 до 0,19 %: естественный и допустимый технологический остаток.
Экспертный факт: редкоземельные металлы (в основном церий и лантан) — это то, что отличает ПАНЧ-11 от обычной проволоки.

В момент сварки они работают как мощный фильтр для вредных газов: они мгновенно вылавливают азот и кислород из воздуха, связывают газы и формируют тонкую оксидно-нитридную плёнку, которая всплывает на поверхность шва.

Именно благодаря РЗМ этой проволокой можно варить прямо на ветру без защитного газа, а шов получается плотным и без пор.

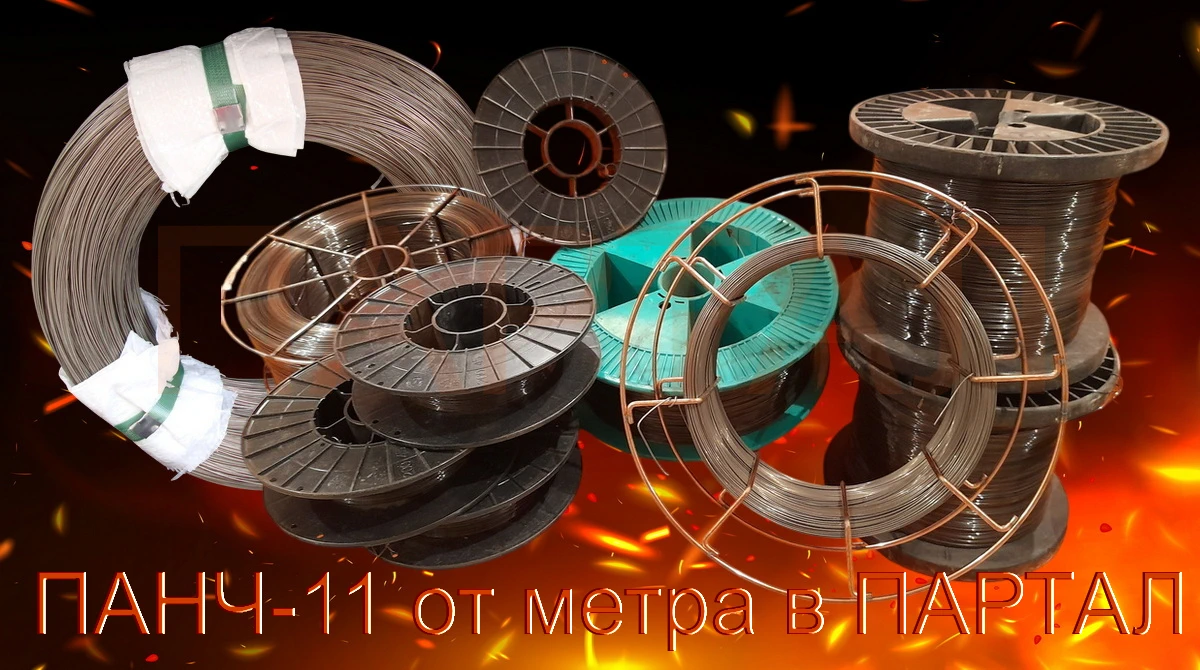

Диаметры проволоки: как выбрать под задачу

Исторически и технологически единственным базовым диаметром для проволоки ПАНЧ-11 является 1,2 мм.

Именно под этот стандарт в Институте Патона рассчитывались все физико-химические процессы, проводились испытания и тестировался сварочный шов.

Однако современный рынок диктует свой сортамент диаметров, и под конкретные задачи покупателей сегодня выпускается целая линейка:
• 0,8 и 1,0 мм (под заказ) — эта никелевая сварочная проволока изготавливается для маломощных аппаратов, которые физически не способны стабильно протянуть жёсткую оригинальную проволоку ПАНЧ-11 диаметром 1,2 мм.
• 1,2 мм (всегда в наличии) — оригинальная сварочная проволока по чугуну сплошного сечения.

Это признанный промышленный стандарт, который идеально подходит для автосервисов, ремонтных мастерских и заводов при сварке блоков цилиндров и сквозных трещин.
• 1,6 / 2,0 / 3,0 / 4,0 мм (строго под заказ) — крупные диаметры.

Такая толстая проволока для сварки чугуна ПАНЧ-11 востребована для сварки/наплавки массивных дефектов, восстановления станин или используется вручную в качестве присадочных прутков.
Практический нюанс: в оригинальной технической документации советского периода диаметров меньше 1,2 мм никогда не существовало.

Никаких новых институтских испытаний под них не проводилось.

На малых токах металлургические процессы меняются, поэтому если характеристики вашего аппарата позволяют — для гарантированного глубокого провара всегда выбирайте оригинальный диаметр 1,2 мм.

Конечный результат на нестандартных диаметрах полностью зависит от квалификации самого сварщика.

Под заказ на нашем производстве изготавливается любой необходимый вам диаметр строго по химии ТУ.





Технология сварки: холодный метод в деталях

Главное преимущество ПАНЧ-11 — холодная сварка чугуна без предварительного подогрева.

Стандартная технология ремонта требует нагрева детали в печи до 600–650 °C, иначе хрупкий металл лопнет. Никелевая сварочная проволока ПАНЧ-11 полностью исключает этот тяжёлый этап.
Алгоритм работы:
1. Очистить поверхность — тщательно обезжирить, удалить грязь, масло, ржавчину и вскрыть графитовый слой болгаркой до чистого металла.

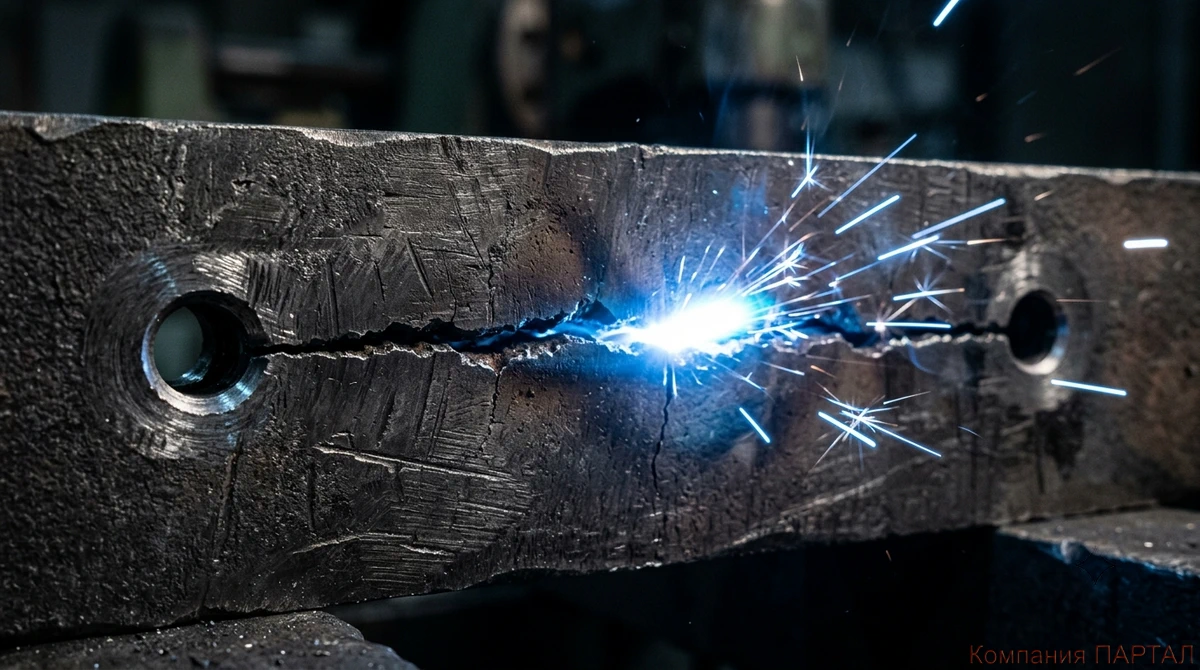

2. При трещинах — обязательно засверлить концы трещины сверлом диаметром 3–4 мм (сделать стоп отверстия), чтобы остановить её дальнейшее распространение.
3. Выставить режим — настроить сварочный аппарат.

Сварка чугуна проволокой ПАНЧ-11 ведётся исключительно на постоянном токе прямой полярности (минус на горелке, плюс на детали).

Для оригинального диаметра 1,2 мм выставляют ток в диапазоне 80–180 А и пониженное напряжение дуги 14–18 В.

Сварка должна идти на очень короткой дуге с характерным частым треском.
4. Варить короткими валиками — наносить швы длиной всего по 20–40 мм «вразброс», давая металлу остыть между проходами (до температуры, когда к детали можно спокойно прикоснуться рукой).
5. Проковывать каждый валик — немедленно, пока металл ещё горячий, пробивать валик лёгкими ударами молотка с закруглённым бойком.

Это заставляет мягкий никель деформироваться и эффективно снимает усадочные напряжения в чугуне.

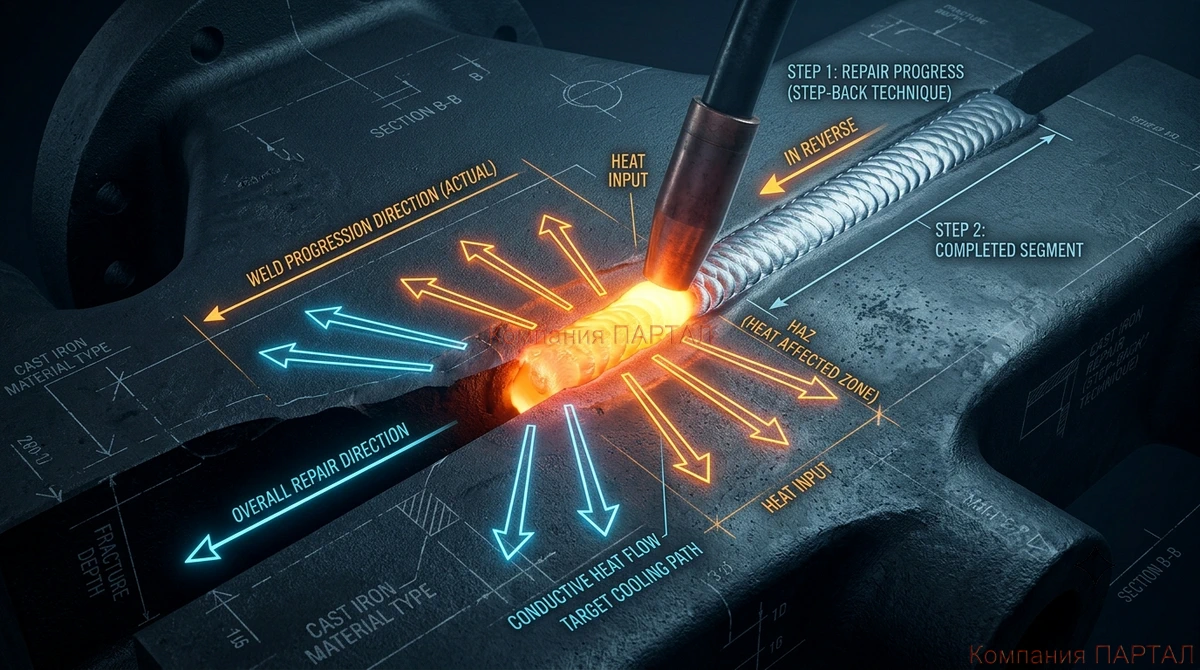

Практический нюанс: при заварке длинных трещин профессиональные мастера используют обратноступенчатый метод (технику обратного шага).

Весь дефект делят на короткие отрезки, и каждый валик наплавляют в направлении, противоположном общему движению сварки — навстречу уже заваренному и остывшему участку.

Это полностью исключает стягивание кромок и гарантирует качественный ремонт блоков ДВС без риска появления новых трещин.





Режимы сварочного аппарата: настройка под ПАНЧ-11

Сварка никелевой проволокой ПАНЧ-11 выполняется в режиме MIG без использования защитного газа.

Дуга и сварочная ванна надёжно стабилизируются и защищаются от воздуха исключительно за счёт уникального химического состава самого сплава (РЗМ).
Рекомендуемые параметры для оригинального диаметра 1,2 мм:
• Род тока и полярность: постоянный ток, полярность строго прямая (DCEN, минус «-» подключается на сварочную горелку, плюс «+» — на деталь).
• Сварочный ток: 80–180 А (конкретное значение подбирается в зависимости от толщины стенок чугунной детали).
• Напряжение дуги: 14–18 В (пониженное напряжение необходимо для удержания очень короткой дуги).
• Вылет проволоки из сопла: 10–15 мм.
Технический нюанс: в отличие от порошковых флюсовых проволок, ПАНЧ-11 не оставляет массивной шлаковой корки.

Редкоземельные элементы в составе сплава связывают газы воздуха и формируют тончайшую оксидно-нитридную плёнку на поверхности шва.

При многослойной наплавке эту плёнку необходимо обязательно смахнуть металлической щёткой перед наложением следующего валика.

Такая лёгкая промежуточная очистка занимает секунды, но полностью гарантирует абсолютную плотность шва без скрытых дефектов и пор.





Качество шва: что получает сварщик на выходе

Сварка чугуна проволокой ПАНЧ-11 позволяет получить плотный, однородный шов без пор и микротрещин с гладкой поверхностью.

Наплавленный металл обладает уникальными эксплуатационными характеристиками:
• Прочность на разрыв: гарантированно соответствует или превышает прочность стандартного серого чугуна марки СЧ20 дефектной детали.
• Твёрдость наплавки: составляет всего 120–160 HB.

Благодаря мягкости никелевой матрицы шов идеально поддаётся любой финишной механической обработке (сверление, фрезеровка, токарная расточка).
• Адгезия (сцепление): очень высокая.

При соблюдении короткой дуги проволока идеально сплавляется с телом чугуна без подрезов и скрытых непроваров.
• Коррозионная стойкость: никелевая основа надёжно защищает восстановленный узел от ржавчины и разрушения в агрессивных средах.

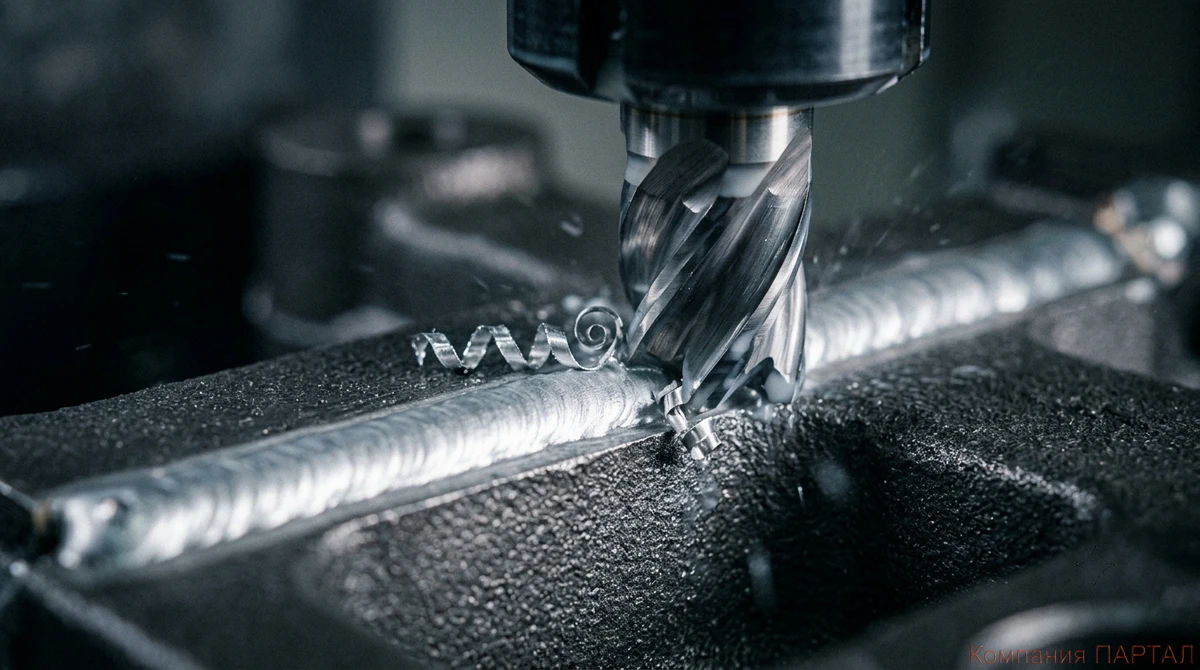

Критический факт: лёгкая обрабатываемость шва — ключевое требование при ремонте корпусных деталей, блоков двигателей и коробок передач.

Для сравнения: популярные электроды по чугуну на железной основе (например, ЦЧ-4) дают зону сварки с экстремальной твёрдостью более 400 HB.

Такой шов невозможно обточить обычным резцом или фрезой — инструмент просто горит.

Наплавка чугуна проволокой ПАНЧ-11 оставляет металл мягким, позволяя обрабатывать отремонтированную деталь самым обычным режущим инструментом на любом станке.





Где применяется ПАНЧ-11: сферы и типовые задачи

Эта технология наплавки и ремонта востребована везде, где чугун используется как основной конструкционный материал.

Никелевая сварочная проволока ПАНЧ-11 позволяет решать сложнейшие задачи на месте, без полной разборки агрегатов.
Основные сферы применения:
• Автосервис и спецтехника: качественный ремонт блоков цилиндров, устранение трещин в головках блоков (ГБЦ) легковых и грузовых ДВС.

Восстановление выпускных коллекторов, корпусов коробок передач (КПП) и картеров.
• Промышленное оборудование: профессиональное восстановление изношенных направляющих и станин токарных, фрезерных или сверлильных станков.

Ремонт массивных корпусов промышленных насосов, компрессоров, редукторов, тяжёлых тисков и наковален.

Наплавка выработанных/разбитых посадочных мест под крупногабаритные подшипники с последующей расточкой под тугую посадку.
• Тяжёлая арматура и производство: сварка и наплавка корпусов крупных чугунных задвижек, фланцев и запорной арматуры, работающей без избыточного давления.
• Полевые условия: оперативный ремонт прямо на месте работы комбайнов, тракторов, экскаваторов и горнодобывающего оборудования — без демонтажа дефектного узла и отправки его в цех.
Исторический прецедент: в советские годы технология сварки чугуна проволокой ПАНЧ-11 активно применялась на машинно тракторных станциях (МТС) для быстрого полевого ремонта расколотых тракторных блоков прямо во время посевной или уборочной кампаний.

Именно для этого жёсткого жизненного сценария — «минимум сложного оборудования, максимум надёжности результата» — этот сплав и создавался.





Преимущества и честный разговор о недостатках

Преимущества ПАНЧ-11:
• Ремонт без нагрева — экономия времени, сил и полный отказ от громоздких цеховых печей.
• Работа на открытом воздухе — высокая мобильность, сварка без баллонов с защитным газом и без флюса.
• Мягкий шов — наплавленный металл легко обрабатывается любым режущим инструментом, фрезой или напильником.
• Высокая плотность — при соблюдении технологии шов получается герметичным, без пор и трещин.
• Универсальность — одинаково хорошо работает по серому, высокопрочному и ковкому чугуну.
Недостатки — честно:
• Стоимость ПАНЧ-11 — чистый никель является дорогим металлом, поэтому цена проволоки существенно выше обычных стальных аналогов. Но её расход на одну деталь минимален.
• Требовательность к чистоте — сплав не терпит грязи и масла, чугун перед работой нужно вычищать до блеска. Масло выжигать.
• Зависимость от квалификации — сварка чугуна требует понимания процесса, первые швы рекомендуется сделать на пробных образцах.

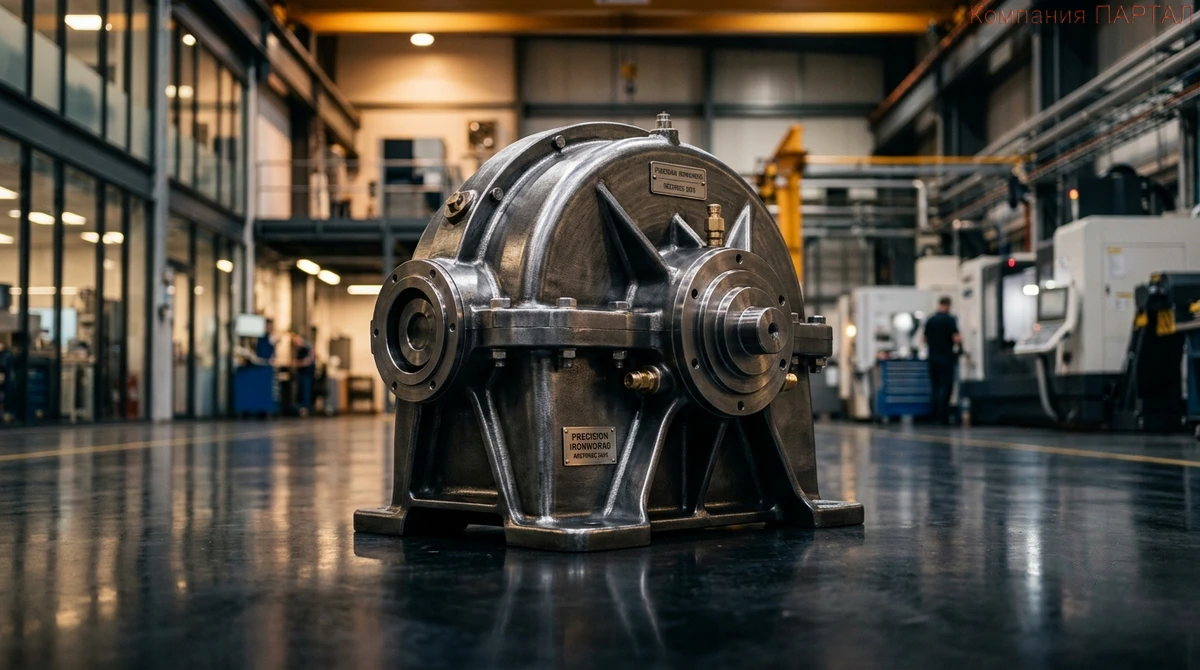

Экономический расчёт: на заварку трещины в блоке цилиндров или корпусе коробки передач (КПП) уходит всего от 50 до 300 граммов проволоки ПАНЧ-11.

Стоимость этого объёма ничтожно мала по сравнению с ценой покупки нового блока ДВС или картера, которые сегодня стоят сотни тысяч рублей.

Выгода от ремонта очевидна — ПАНЧ-11 окупает себя при первом же спасённом агрегате.





Компания ПАРТАЛ: производитель и поставщик ПАНЧ-11

ПАРТАЛ — российский производитель / поставщик сварочной проволоки ПАНЧ-11.

Предприятие работает по всей территории России и странам СНГ, обеспечивая стабильные поставки как для частных мастеров и автосервисов, так и для крупных промышленных предприятий.
Что отличает компанию ПАРТАЛ:
• Собственная производственная база — контроль качества поставляемого сплава и параметров его обработки на каждом этапе.
• Полный сортамент диаметров — оригинальный стандарт 1,2 мм всегда в наличии на складе, а диаметры 0,8 / 1,0 / 1,6 / 2,0 / 3,0 / 4,0 мм изготавливаются под индивидуальный заказ.
• Официальная документация — каждая партия сопровождается заводскими паспортами качества и сертификатами в строгом соответствии с ТУ.
• Оперативная доставка в регионы — отправка любыми транспортными компаниями по выбору заказчика.
Рыночный контекст: никелевый сварочный сплав для сварки чугуна поставляют единицы российских компаний.

Наличие прямого отечественного поставщика проволоки ПАНЧ-11 позволяет предприятиям и ремонтным мастерским не зависеть от импорта, получать качественную сварочную проволоку по чугуну по честным ценам и оперативно возвращать в строй дорогостоящее промышленное оборудование и технику.
