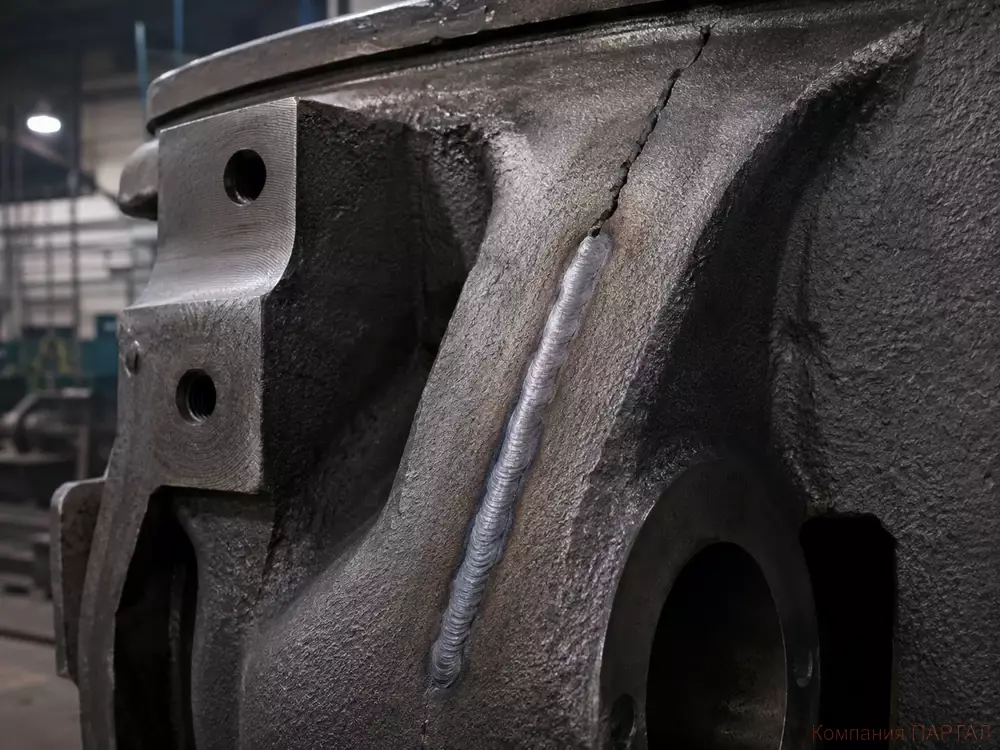

Сварка чугуна без мифов: как получить прочный шов и не разрушить отливку

Почему чугун сложно сваривать

Чугун нельзя сваривать по принципу «как сталь, только осторожнее».

Его поведение определяет не только количество углерода, но и форма, в которой он находится.
В сером чугуне графит имеет пластинчатую форму, в высокопрочном — шаровидную, в чугуне с компактным графитом — вермикулярную.

Ковкий чугун получают термической обработкой исходного белого чугуна.

У белого чугуна значительная часть углерода связана в карбидной фазе, поэтому он особенно твёрдый и сложный для сварочного ремонта.

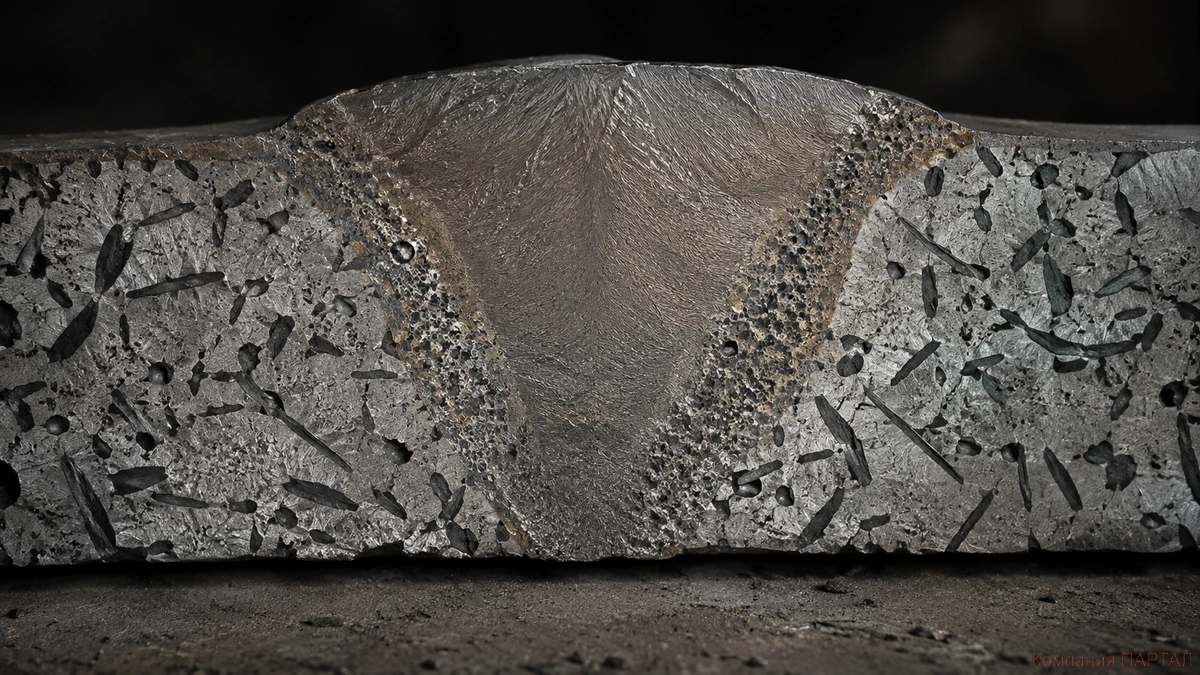

Главная опасность возникает возле шва.

При быстром нагреве и охлаждении около линии сплавления могут формироваться твёрдые карбидные структуры, а в зоне термического влияния — мартенсит.

Отсюда высокая твёрдость, плохая обрабатываемость и риск трещин.
Поэтому «отбеливание» нельзя сводить только к цементиту.

Реальная зона сварки неоднородна: на небольшом расстоянии могут соседствовать структуры с совершенно разными свойствами.
Конструктивная деталь: название «серый чугун» связано с характерным серым видом излома, который создаёт графит.

А форма графита напрямую влияет на концентрацию напряжений: пластинки работают заметно жёстче, чем шаровидные включения.

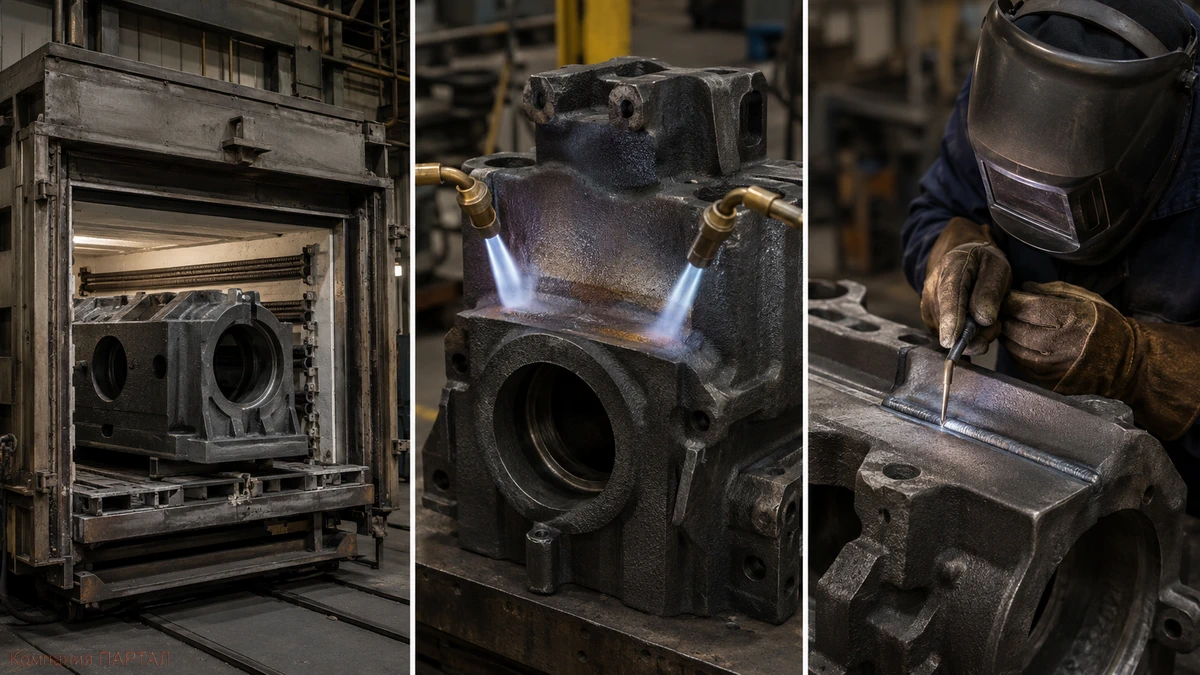

Горячая, умеренно нагретая и холодная сварка

У сварщика есть не один температурный режим, а целый диапазон стратегий.
При горячей сварке отливку значительно предварительно нагревают, сваривают в нагретом состоянии и затем медленно охлаждают.

Так уменьшается температурный перепад и снижаются внутренние напряжения.

Но универсального правила «любой чугун нужно греть до 600–800 °C» нет: режим зависит от типа чугуна, размеров детали, её жёсткости и выбранного процесса.
Между горячей и холодной сваркой существуют режимы с умеренным или местным подогревом.

Они помогают снизить скорость охлаждения без полного нагрева массивной конструкции.
Холодная сварка означает не отсутствие нагрева вообще, а отказ от высокого общего предварительного подогрева.

Здесь работают иначе: короткие валики, минимально достаточный ток, паузы, контроль межпроходной температуры, а в отдельных технологиях — проковка горячего валика.
Две внешне противоположные стратегии решают одну задачу: управляют тепловым циклом и сварочными напряжениями.
Технологический нюанс: крупную чугунную отливку опасно не только перегреть, но и нагреть неравномерно.

Сам предварительный нагрев при неправильной организации способен создать значительные напряжения.

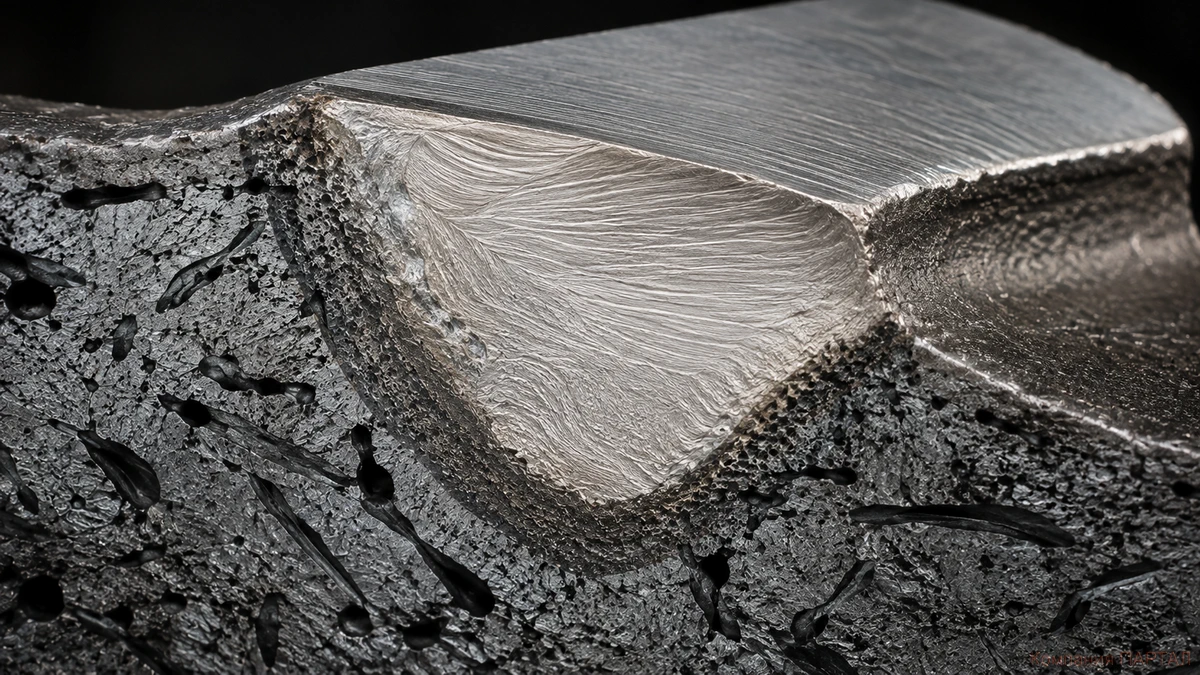

Никель, специальные присадки и обычный стальной электрод

Никелевые присадочные материалы широко применяют при ремонте чугуна, потому что они позволяют получать сравнительно пластичный и хорошо обрабатываемый металл шва.
Используются никелевые, железоникелевые и другие специализированные системы.

Выбор зависит от типа чугуна, толщины детали, требуемой прочности и необходимости последующей механической обработки.
Но никель не отменяет металлургию основного чугуна.

Сам шов может оставаться мягким, а возле линии сплавления — возникнуть очень твёрдая зона.
Обычным электродом для конструкционной стали дугу на чугуне зажечь можно и соединение получить тоже можно.

Проблема — в свойствах результата.

Углерод из чугуна попадает в железный металл шва, повышая риск твёрдой, малопластичной и плохо обрабатываемой структуры.
Поэтому профессиональный выбор присадки — это управление свойствами соединения, а не просто выбор «чем металл прилипнет».
Для справки: при механической обработке резец иногда легко проходит никелевый шов и резко встречает твёрдую прослойку у линии сплавления.

Это наглядно показывает, почему качество нельзя оценивать только по металлу самого валика.

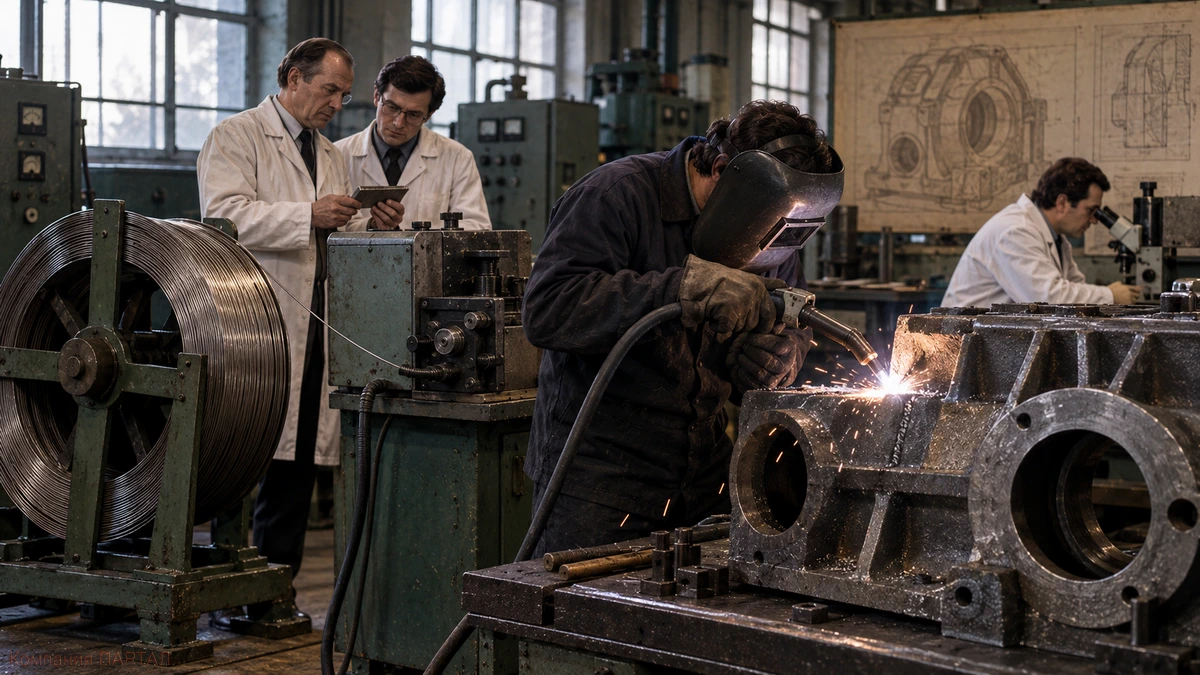

ПАНЧ-11: специализированная разработка патоновской школы

Особое место в истории сварки чугуна занимает ПАНЧ-11 — специализированная высоконикелевая проволока, разработанная в Институте электросварки им. Е. О. Патона для механизированной сварки чугуна при низком тепловложении.
ПАНЧ-11 — проволока сплошного сечения из никелевого сплава специального состава.

Это важно: её не следует представлять как порошковую проволоку с внутренним флюсом.
В публикациях патоновской школы описана сварка ПАНЧ-11 открытой дугой без внешнего защитного газа.

Специально подобранное соотношение никеля и легирующих добавок способствует снижению температуры плавления электродной проволоки, стойкости шва против горячих трещин и графитизации наплавленного металла.

Оптимальное содержание редкоземельных металлов повышает устойчивость горения дуги и позволяет работать без защитного газа.
Работы по ПАНЧ-11 публиковались ещё в 1970-х годах; разработка была связана с задачей массового ремонта чугунных корпусных деталей без высокого общего подогрева и последующей термообработки.
Обратите внимание: принцип ПАНЧ-11 не в том, чтобы «повторить состав чугуна».

Напротив, специальный никелевый сплав целенаправленно меняет металлургию шва и позволяет решать задачу низкотепловложенной сварки.

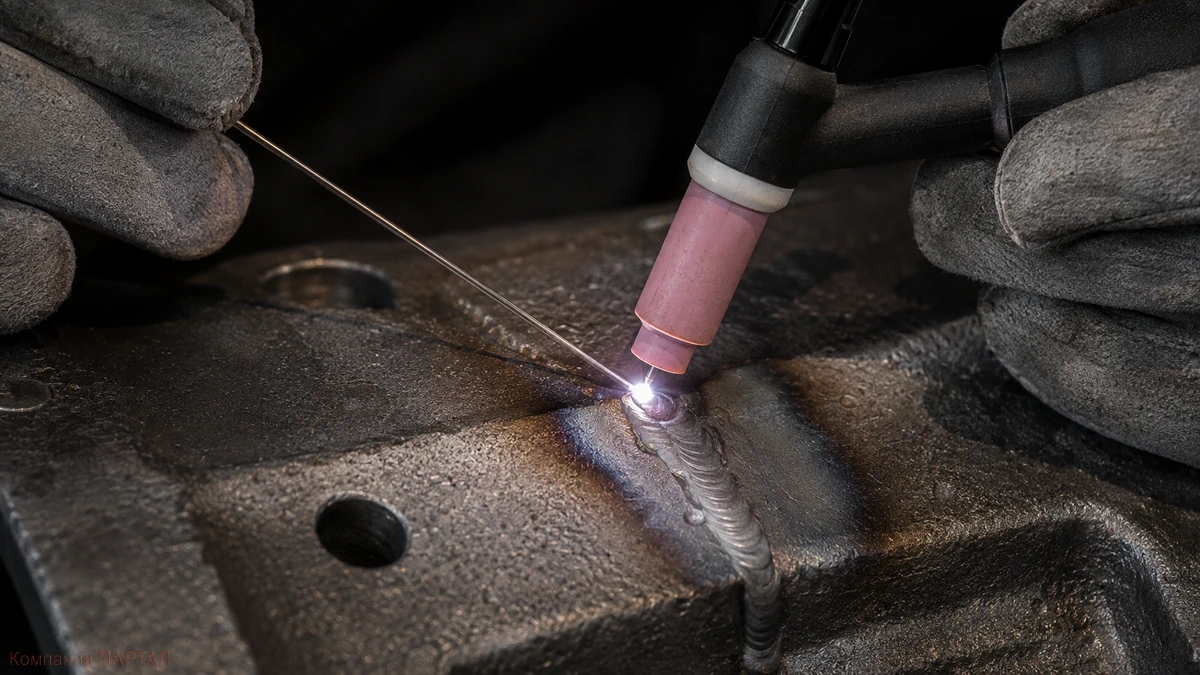

TIG и аргон: точный инструмент, но не лекарство от всех проблем

Аргонодуговая сварка TIG даёт точный контроль дуги и количества присадочного металла.

Аргон защищает сварочную ванну от взаимодействия с атмосферой — и это действительно важно.
Но защитный газ не отменяет процессов внутри чугуна.
Остаются разбавление присадки основным металлом, переход углерода, структурные превращения в зоне сплавления и ЗТВ, усадка и остаточные напряжения.

Поэтому утверждение «аргон решает проблему сварки чугуна» неверно.
TIG — полезный технологический инструмент, особенно там, где требуется точное управление ванной и присадкой.

Но качество определяется всей технологией: подготовкой, присадочным металлом, тепловложением и охлаждением.
Именно поэтому нельзя назвать один процесс — TIG, ручную дуговую или механизированную сварку — универсально лучшим для любого чугуна.
Стоит отметить: защитный газ управляет прежде всего взаимодействием сварочной ванны с атмосферой.

Структура чугуна рядом со швом определяется уже другим набором факторов — температурой, временем и скоростью охлаждения.

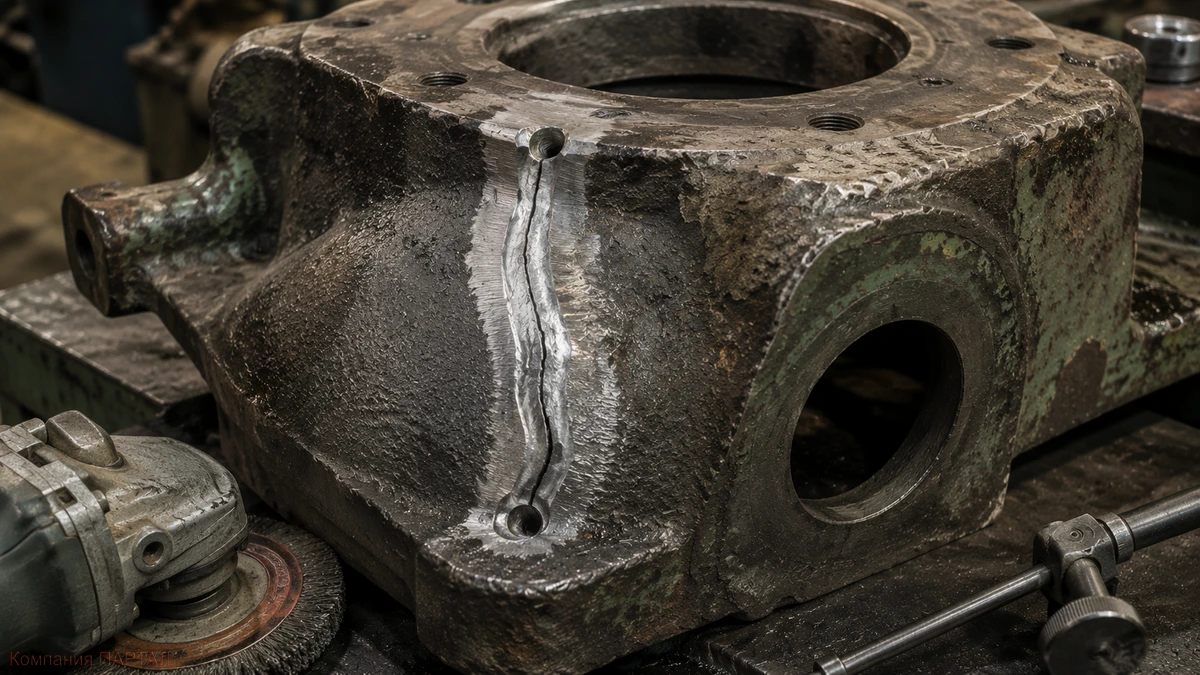

Подготовка трещины и старой отливки

Качественный ремонт начинается до появления дуги.
Сначала определяют реальные границы дефекта.

Видимая трещина может продолжаться дальше, чем кажется при обычном осмотре.

В зависимости от технологии её концы могут засверливать, после чего дефект разделывают до здорового металла.
Особенно сложны старые корпусные детали.

Масло, топливо, охлаждающие и технологические жидкости способны годами проникать в дефекты и поверхностные поры.

При сварочном нагреве загрязнения выходят в ванну и повышают вероятность газовых дефектов.
Поэтому поверхность очищают не только от краски, ржавчины и грязи.

Нужно учитывать историю эксплуатации самой отливки.
Чистая на вид поверхность ещё не означает чистый металл внутри разделки.
Любопытный факт: иногда причина пор в новом шве появилась за десятилетия до ремонта — во время эксплуатации детали.

Поэтому очистка старого чугуна является частью металлургической подготовки, а не косметической операцией.

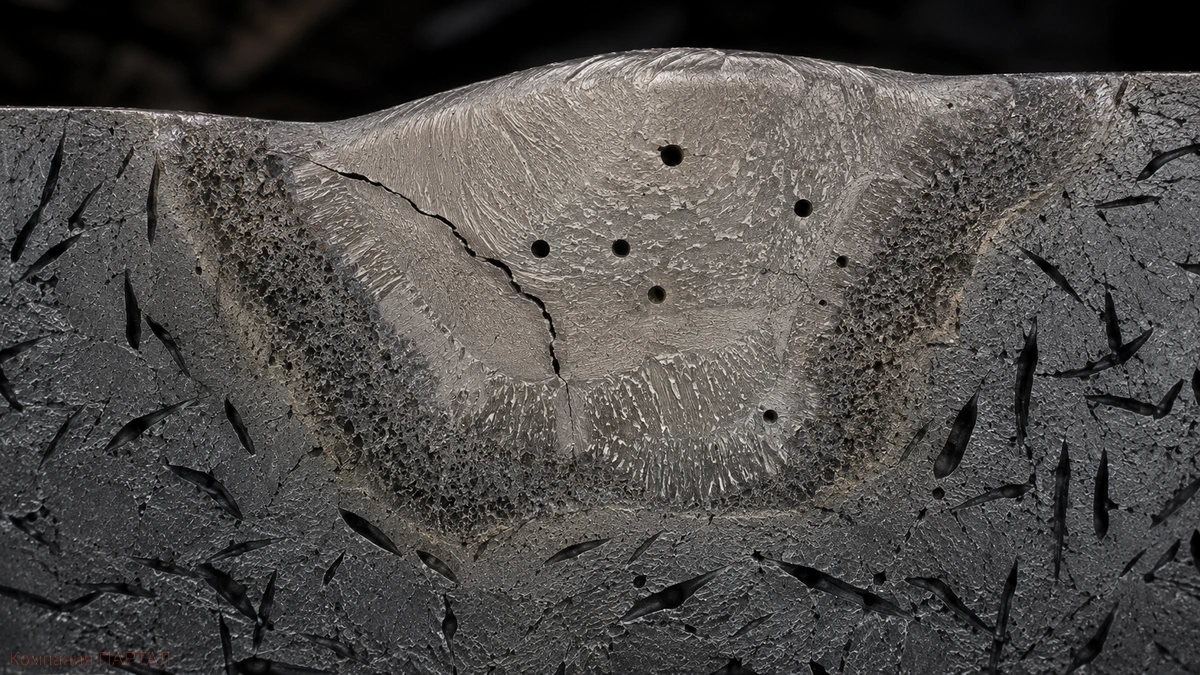

Откуда берутся поры, трещины и твёрдые участки

Три наиболее неприятные группы проблем при ремонте чугуна — пористость, трещины и локальная высокая твёрдость.
Поры могут быть связаны с загрязнениями старой отливки и газовыми процессами в сварочной ванне.

Трещинам способствуют низкая пластичность чугуна, усадка, жёсткое закрепление детали, высокие температурные градиенты и неблагоприятная структура ЗТВ.
Твёрдые участки возникают при формировании карбидных и закалочных структур.

Именно поэтому шов, который выглядит аккуратно, ещё не гарантирует хорошей механической обработки.
Задача технологии — не бороться с каждым дефектом после его появления, а заранее уменьшать причины: правильно готовить металл, выбирать присадку, ограничивать или распределять тепло и контролировать охлаждение.
Примечательно: сварочная ванна и ЗТВ решают разные металлургические задачи одновременно.

Можно получить хороший наплавленный металл, но неудовлетворительную околошовную зону — поэтому оценивать их нужно вместе.

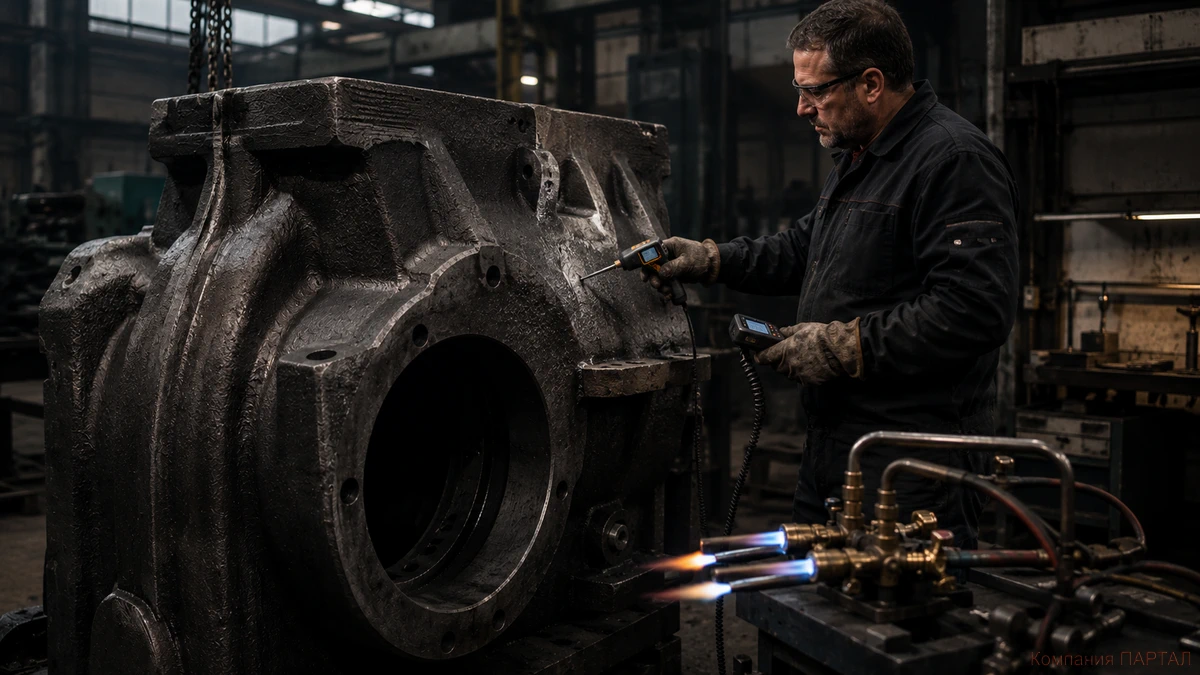

Как выбрать режим: греть или ограничивать тепловложение

Правильный вопрос звучит не «нужно ли греть чугун?», а «какой тепловой цикл нужен этой детали?».
Для одной отливки оптимален значительный общий нагрев и медленное охлаждение.

Для другой — умеренный местный подогрев.

Для крупного корпуса может быть рациональнее технология с очень низким тепловложением и короткими участками сварки.
Решение зависит от типа чугуна, толщины стенки, геометрии, жёсткости конструкции, характера дефекта, присадочного материала и требований к детали после ремонта.
ПАНЧ-11 — хороший исторический пример другого пути: вместо обязательного высокого нагрева всей детали инженеры разработали специальную проволоку и низкотепловложенный процесс.
То есть качеством управляет не отдельная температура, а вся последовательность нагрева, сварки и охлаждения.
Инженерная справка: в сварке чугуна «больше тепла» и «меньше тепла» не являются противоположными догмами.

Это разные инженерные способы уменьшить риск разрушения в конкретных условиях.

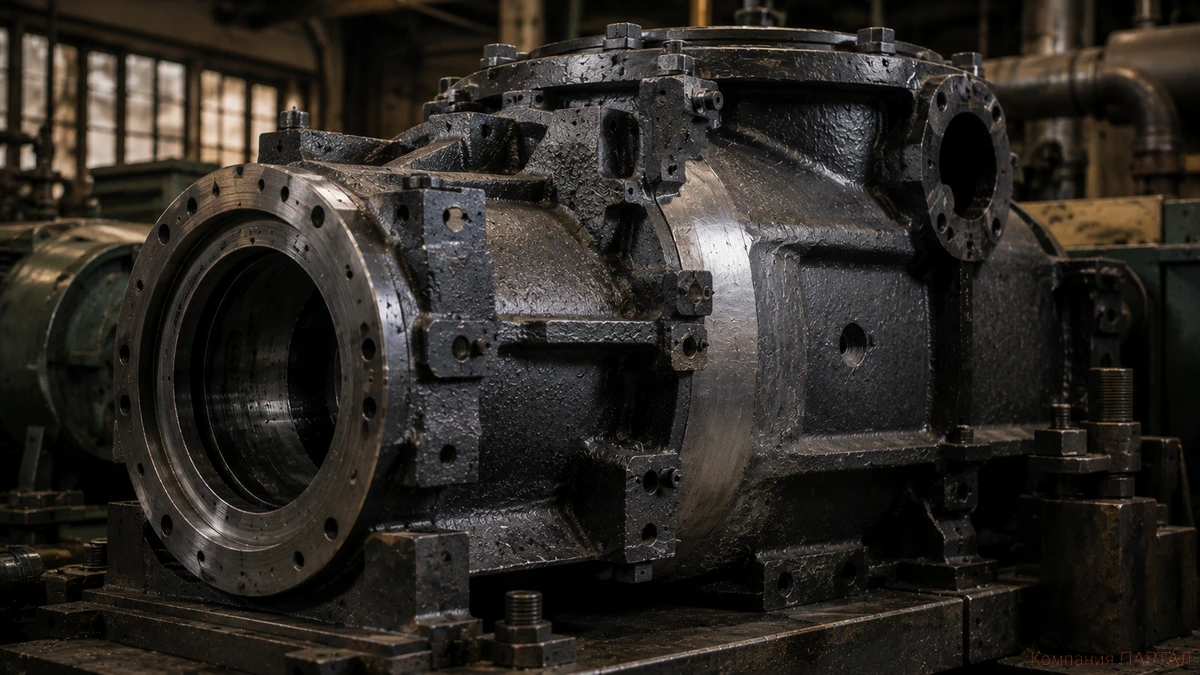

Как понять, что ремонт действительно качественный

Красивый валик — только внешний признак.
Для восстановленной чугунной детали важны отсутствие недопустимых трещин и несплошностей, достаточная прочность, герметичность там, где она требуется, и возможность механической обработки.
В работах патоновской школы для соединений конструкционных чугунов без высокого предварительного подогрева рассматривалось требование прочности при растяжении не ниже 80 % заданного минимального предела прочности основного чугуна.

Для корпусных деталей отдельно важна плотность соединения.

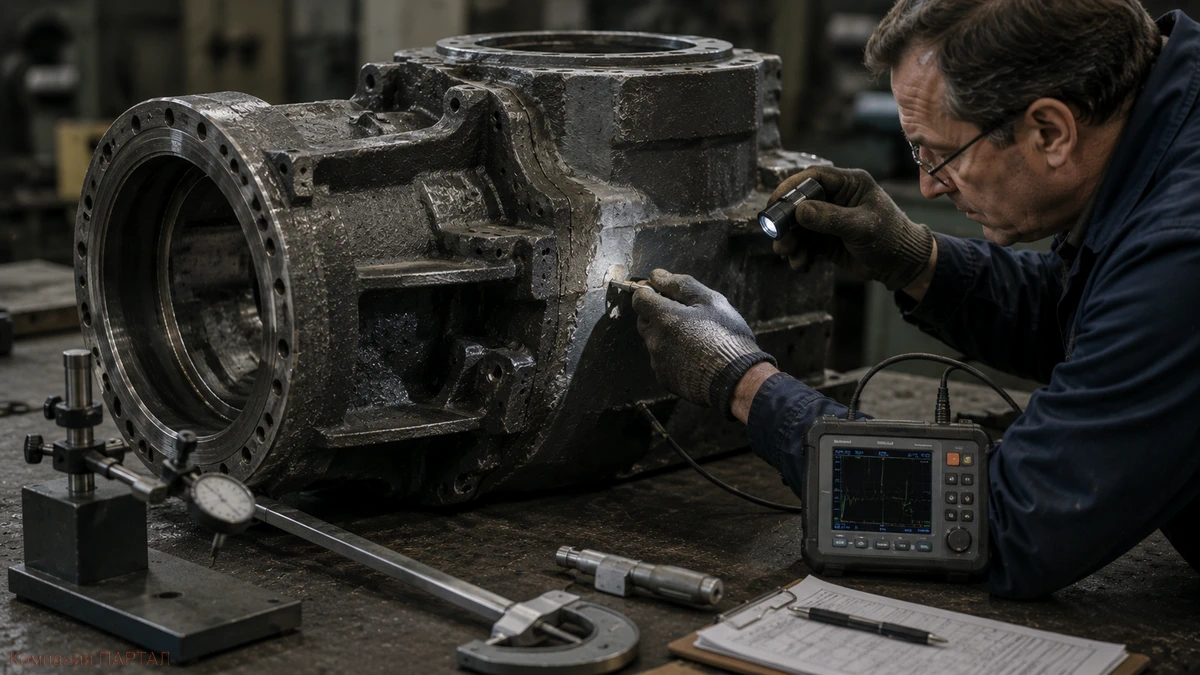

Контроль выбирают под задачу.

Применяют визуальный и измерительный контроль, методы выявления поверхностных дефектов, а при необходимости — методы контроля внутренних несплошностей.

Для деталей, работающих с жидкостью или газом, проверяют герметичность.
Структура чугуна может усложнять некоторые виды неразрушающего контроля, поэтому метод выбирают не формально, а под конкретную отливку.
Важный нюанс: настоящий критерий ремонта — не внешний вид шва, а способность восстановленной детали снова выполнять свою функцию с требуемой прочностью, плотностью и обрабатываемостью.

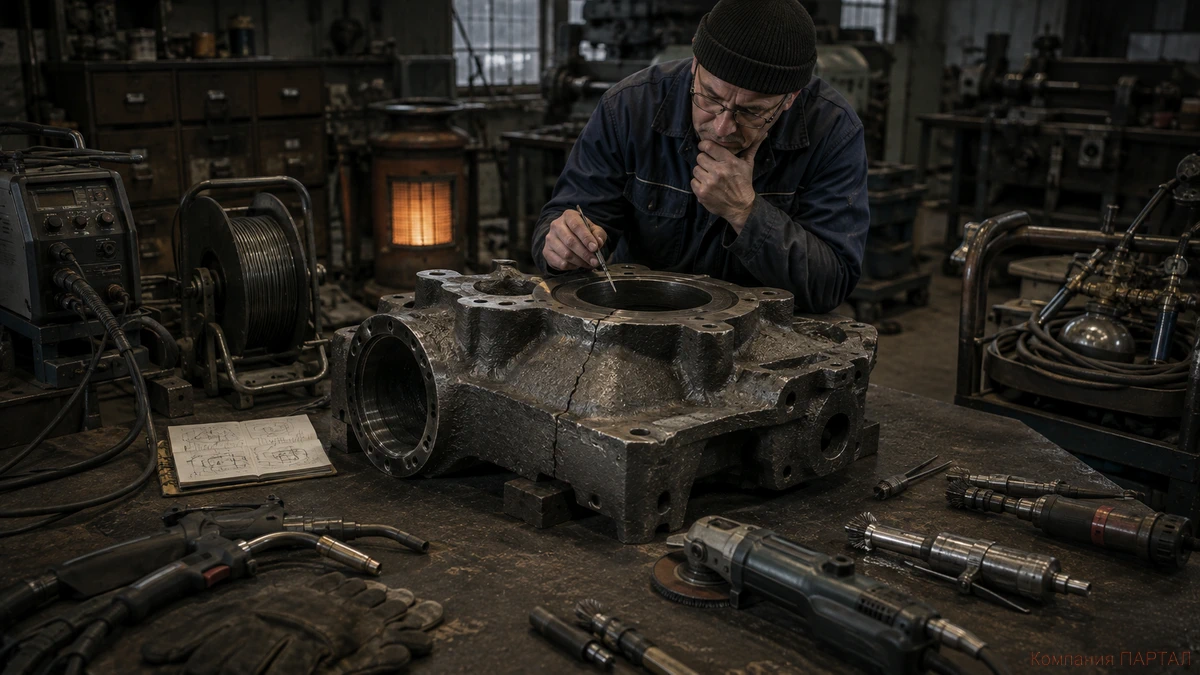

Как выбрать способ сварки чугуна

Универсально лучшего способа сварки чугуна не существует.
Горячая сварка управляет охлаждением всей отливки.

Холодные технологии ограничивают локальное тепловложение.

Никелевые и железоникелевые присадки помогают управлять пластичностью и обрабатываемостью металла шва.

TIG даёт точный контроль дуги и присадки.

ПАНЧ-11 показывает отдельный инженерный путь — механизированную сварку специальной высоконикелевой проволокой при низком тепловложении.





Поэтому перед ремонтом нужно ответить на четыре вопроса:
• Какой именно чугун перед нами?
• Какова геометрия и состояние детали?
• Какой дефект необходимо устранить?
• Какие свойства соединения нужны после ремонта?
Секрет сварки чугуна не в одном электроде, аппарате или температуре.

Он в управлении структурой металла, тепловым циклом и напряжениями.
Чугун плохо прощает случайные решения.

Но при правильно выбранной технологии он вполне поддаётся качественному и долговечному восстановлению.
Стоит отметить: профессиональная технология начинается не с вопроса «чем варить?», а с диагностики основного металла и требований к восстановленной детали.
