Сварка и наплавка чугуна полуавтоматом проволокой ПАНЧ-11: секреты технологии ИЭС Патона

Почему чугун — сложный металл для сварки

Чугун — сплав железа с углеродом (от 2,14 % и выше).

Именно высокое содержание углерода делает его хрупким и капризным при термическом воздействии.

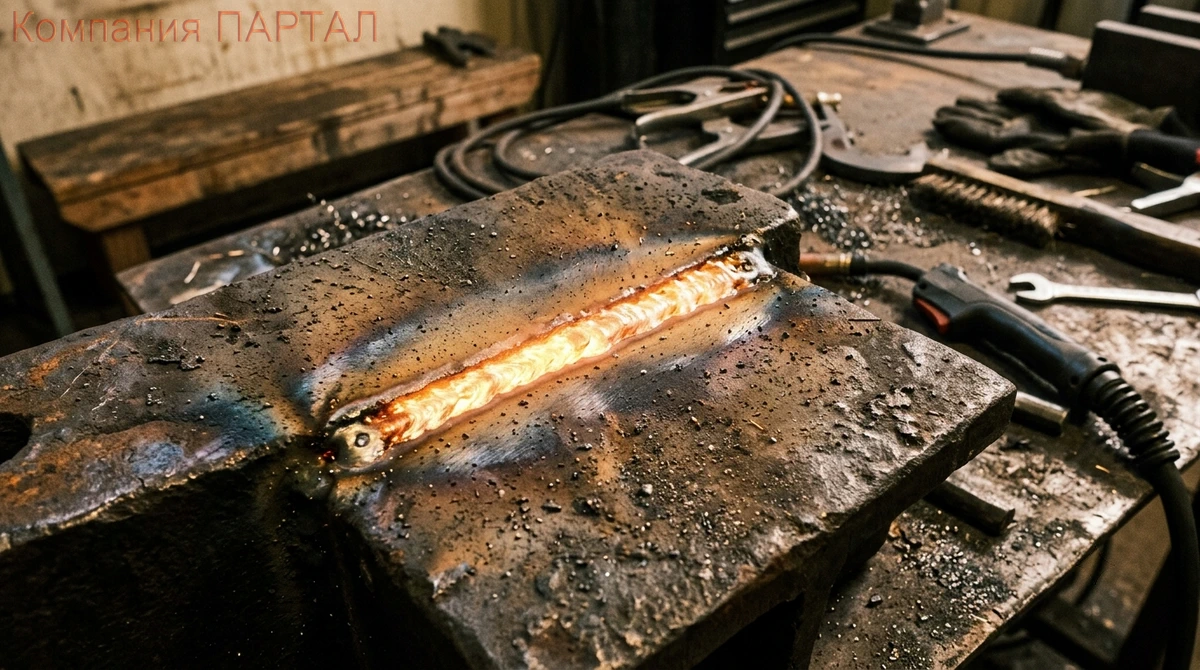

Ключевая проблема: расплав чугуна обладает высокой жидкотекучестью.

Чем больше углерода — тем ниже температура плавления (1150–1250 °C) и тем активнее металл «убегает» из сварочной ванны.
Экспертный факт. Температура плавления чугуна на 300 °C ниже, чем у чистого железа.

Это делает контроль дуги критически важным: доля секунды промедления — сквозное прожигание детали.
Атмосферный кислород окисляет углерод в зоне сварки с бурным выделением газов.

Результат — массовая пористость шва и потеря прочности соединения.

Игнорировать этот фактор нельзя.

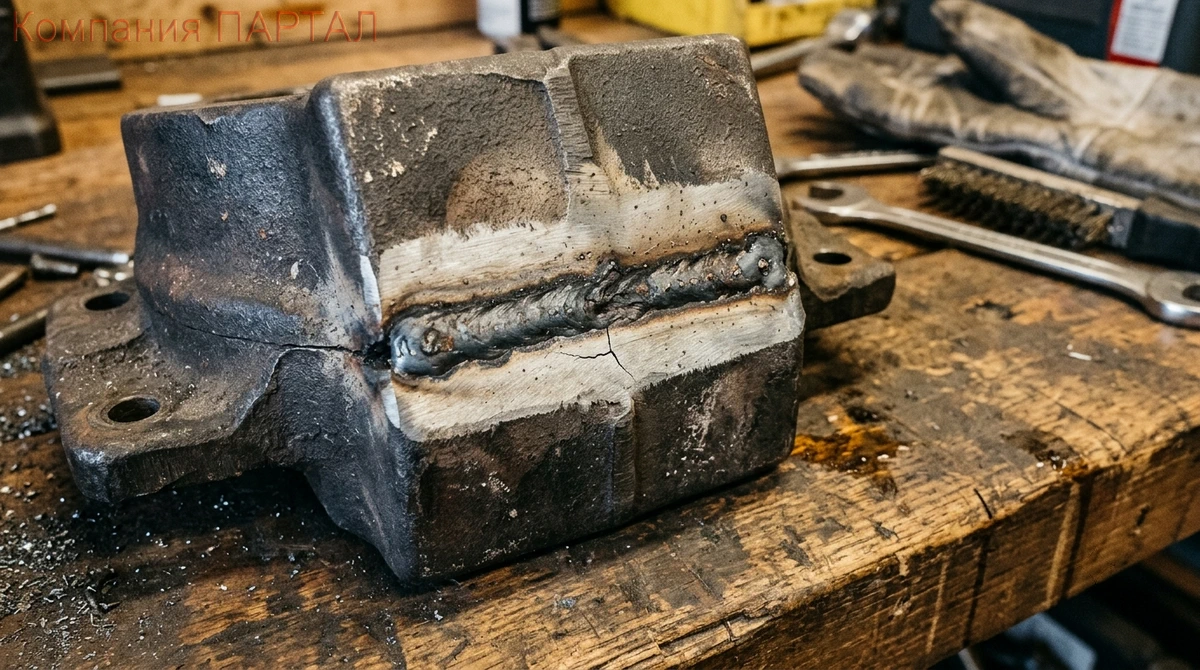

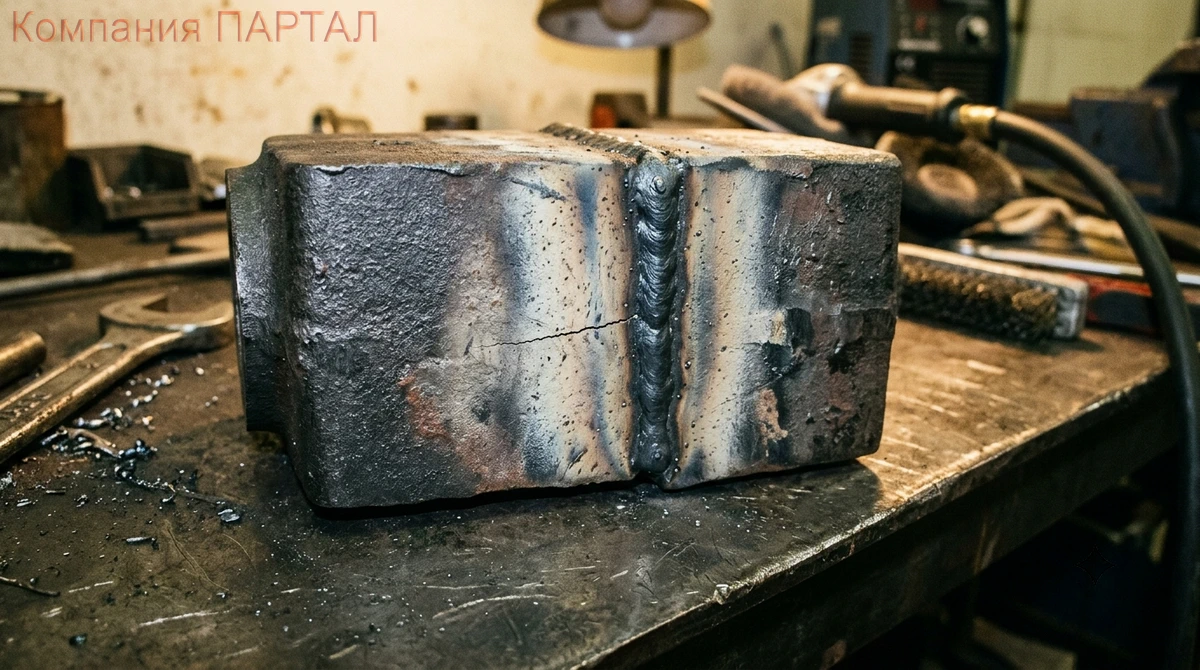

Отбеливание чугуна: скрытая угроза

Электрическая дуга воздействует на чугун локально и агрессивно.

Под воздействием высокой температуры происходит отбеливание — структурное изменение металла в зоне термического влияния.
Что это означает на практике: серый чугун превращается в белый.

Белый чугун — практически не поддаётся механической обработке и трескается уже при естественном охлаждении без каких либо внешних нагрузок.



Исторический нюанс. Проблема отбеливания была известна ещё в эпоху паровых машин XIX века.

Именно она стала причиной массового брака при ремонте чугунных блоков цилиндров на ранних промышленных предприятиях.
Контроль скорости охлаждения — обязательное условие качественного шва.

Резкое принудительное охлаждение гарантированно деформирует соединение.

Только медленное естественное остывание сохраняет структуру.

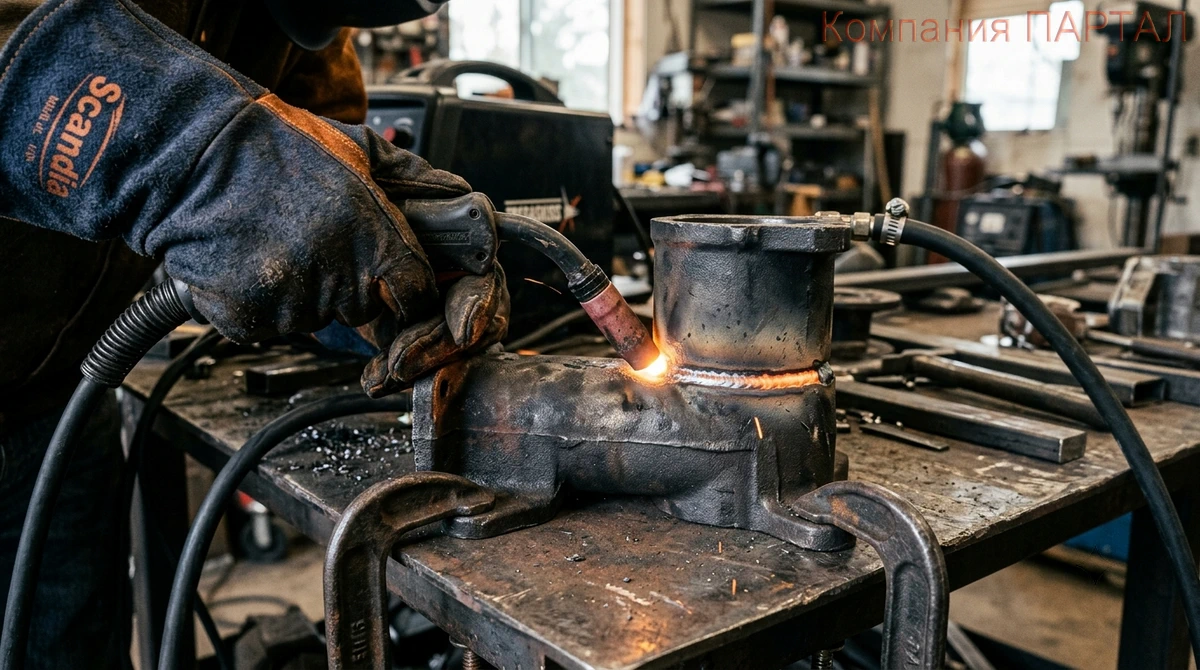

Холодная сварка чугуна: метод без нагрева

Холодный метод — сварка и наплавка без предварительного прогрева детали.

Не требует газа, флюса, печей. Применим в полевых условиях и ремонтных цехах.
Основа метода — самозащитная никелевая проволока ПАНЧ 11 диаметром 1,2 мм сплошного сечения.

Разработана в Институте электросварки им. Е. О. Патона в начале 1960 х годов.
Экспертный факт. Никель не образует хрупких карбидных структур в шве и зоне термического влияния.

При остывании он вытесняет углерод в виде мягкого графита, что полностью исключает отбеливание.
Задача, поставленная перед разработчиками ПАНЧ 11, звучала радикально: обеспечить ремонтопригодность чугунных деталей прямо на месте эксплуатации — без демонтажа и транспортировки в цех. Задача была решена.
После сварки шов легко обрабатывается любым инструментом — фрезой, шлифовальным кругом, резцом.

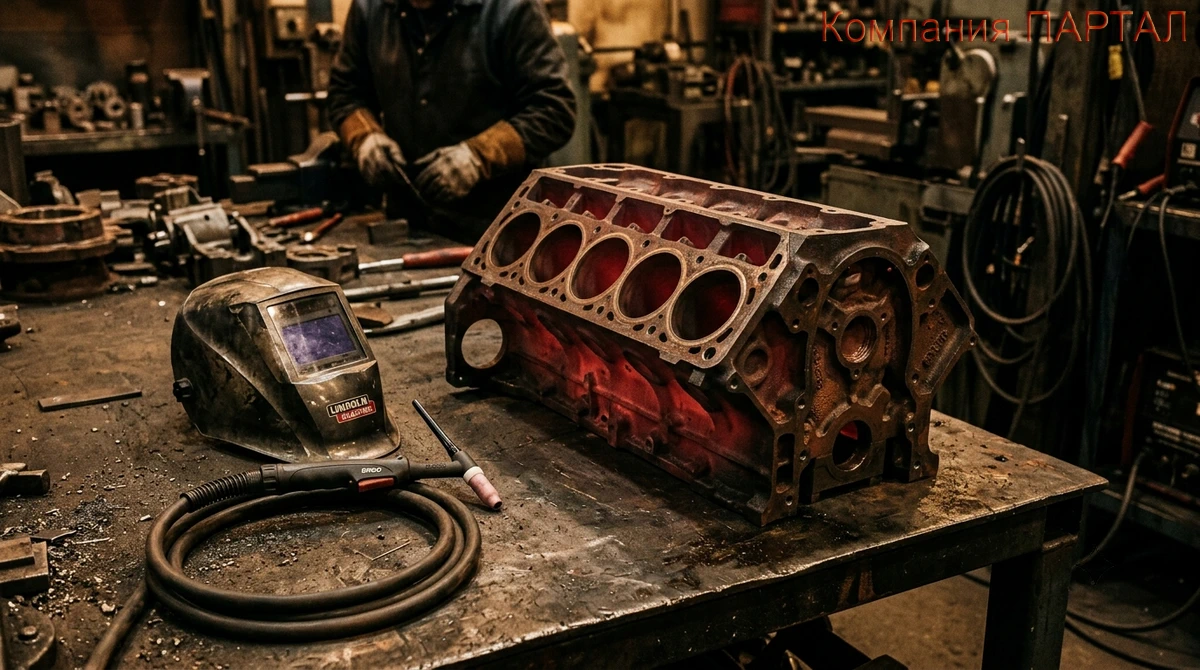

Горячая сварка чугуна: промышленная надёжность

Горячий метод требует предварительного нагрева детали.

Применяются индукционные печи, газовые установки, электропечи сопротивления.

Метод трудоёмкий, но даёт максимально надёжное соединение.
Температурные режимы по классификации ИЭС им. Е. О. Патона:
•    Горячий метод — общий подогрев детали до 600–650 °C.
•    Полугорячий метод — нагрев в границах от 350 до 400 °C.
•    Тёплый метод — нагрев не выше 250 °C.
Экспертный нюанс. Скорость охлаждения после горячей сварки напрямую влияет на графитизацию шва.

Оптимальная скорость — не более 50 °C в час.

В промышленных условиях деталь укрывают асбестовым полотном или помещают в термостат для медленного остывания вместе с печью.
Горячий метод — выбор для ответственных конструкций: блоков двигателей, корпусов насосов, станин станков. Там, где цена отказа высока.

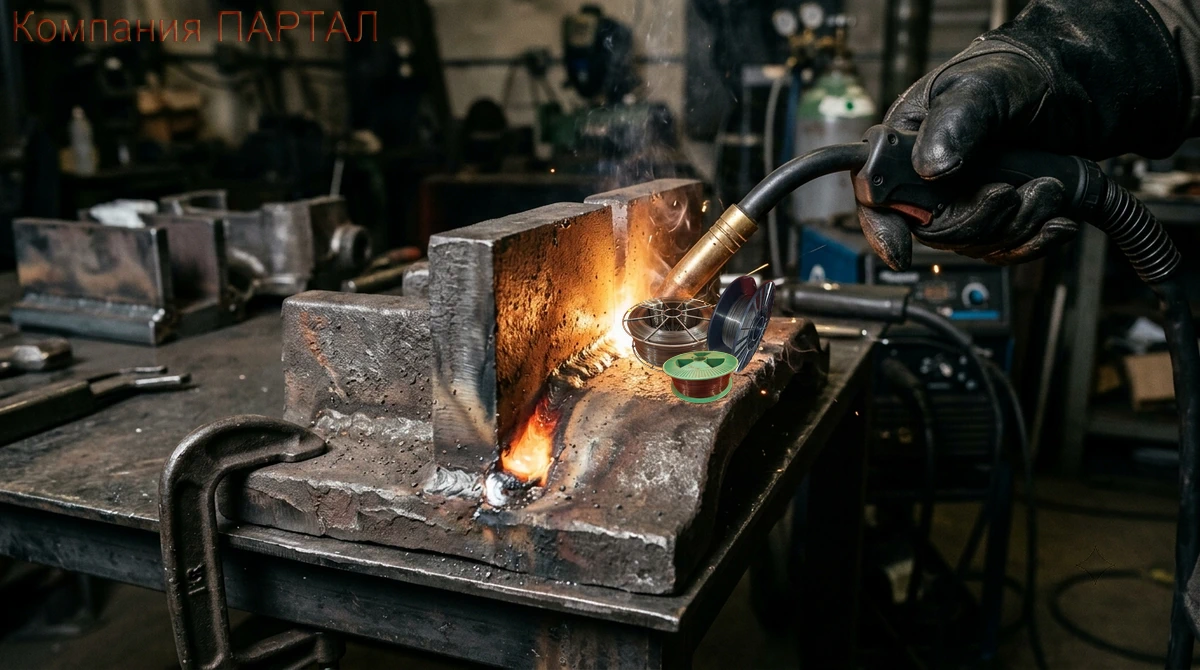

Сварка чугуна полуавтоматом: проволока ПАНЧ-11

Полуавтоматическая сварка проволокой ПАНЧ 11 — оптимальное сочетание качества и высокой производительности для холодного метода ремонта.
Процесс выполняется на постоянном токе прямой полярности (минус на горелке), при этом оптимальный рабочий диаметр материала составляет 1,2 мм.
Технологические режимы подбираются строго под толщину детали:
•    сварочный ток — 80–180 А;
•    напряжение дуги — 14–18 В;
•    скорость подачи материала — 110–120 м/ч;
•    скорость сварки — 4–5 м/ч.
Защитный газ и флюс не требуются. Специальные элементы (редкоземельные металлы) в составе ПАНЧ 11 самостоятельно защищают сварочную ванну от атмосферного окисления.
Экспертный факт. Малый диаметр проволоки сплошного сечения  позволяет работать на минимальных токах, сохраняя стабильность дуги практически без разбрызгивания.

Деталь не перегревается локально, а зона термического влияния остаётся максимально узкой, что сводит риск отбеливания чугуна к нулю во всех пространственных положениях.

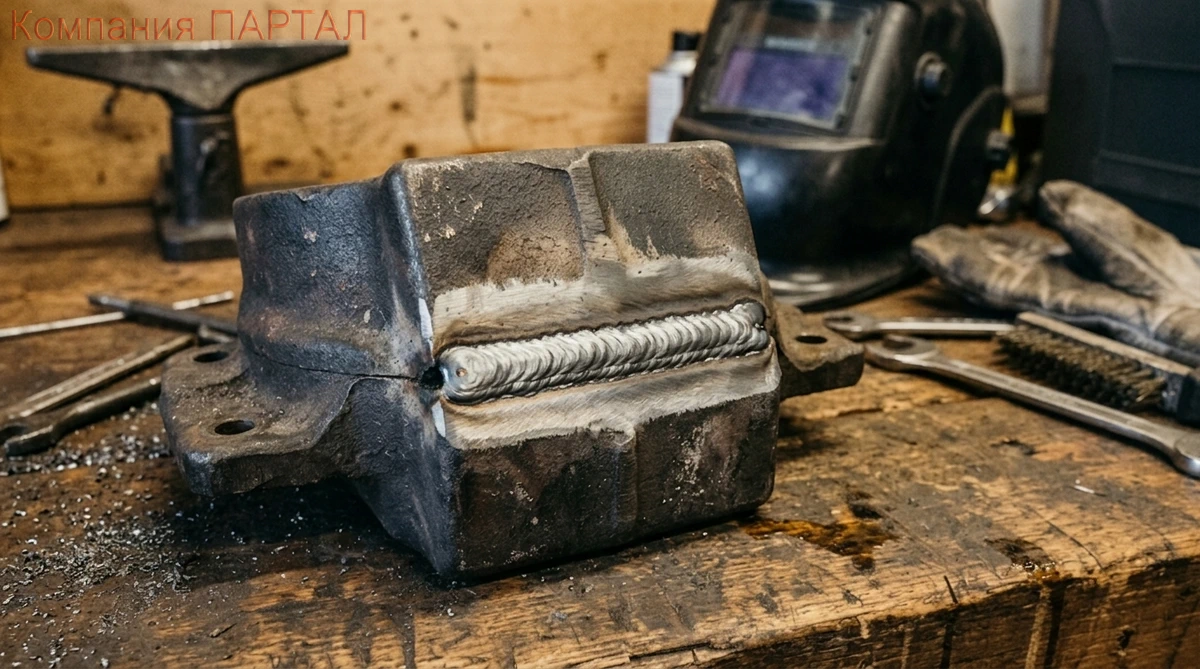

Порошковые проволоки для сварки и наплавки чугуна

Порошковые проволоки марок ПП-АНЧ-1, ПП-АНЧ-2 и ПП-АНЧ-3 — это еще один технологический вариант сварочных материалов для сварки и наплавки чугуна.

Они были разработаны в Институте электросварки им. Е. О. Патона в начале 1960 х годов как логическое развитие концепции непрерывных самозащитных материалов.
Конструкция такой проволоки принципиально отличается от сплошной: она представляет собой полую стальную оболочку трубку, внутри которой надёжно запрессована порошковая шихта специального химического состава.

При горении дуги компоненты шихты выгорают изнутри, формируя стабильный защитный газошлаковый экран.

Благодаря этому температурный градиент на поверхности детали удерживается в диапазоне 500–700 °C, что сводит к минимуму опасность растрескивания чугуна.
Исторический факт. Изобретение порошковой проволоки в СССР решило важнейшую промышленную задачу: кратно повысить производительность сварки и наплавки массивных деталей и одновременно снизить требования к квалификации сварщика.

Непрерывная подача расходного материала в зону дуги обеспечивает колоссальное преимущество перед штучными электродами.

Качество шва остаётся стабильным от начала до конца операции, что критически важно при сварке тонкостенных отливок и геометрий любой сложности.





Подготовка к сварке: без этого результата нет

Подготовка определяет 50 % итогового качества шва.
Пренебрежение кромочными работами и очисткой — прямой путь к трещинам, дефектам и повторному ремонту детали.
Обязательный технологический минимум включает четыре шага:
1. Сначала выполняется тщательная очистка зоны сварки от масла, краски и окислов механическим или химическим путём.
2. Затем производится V образная или U образная разделка трещин, а при наплавке раковин — зачистка до здорового, чистого металла.
Экспертный нюанс. Масло, впитавшееся в поры чугуна за годы эксплуатации, невозможно удалить простой поверхностной зачисткой.

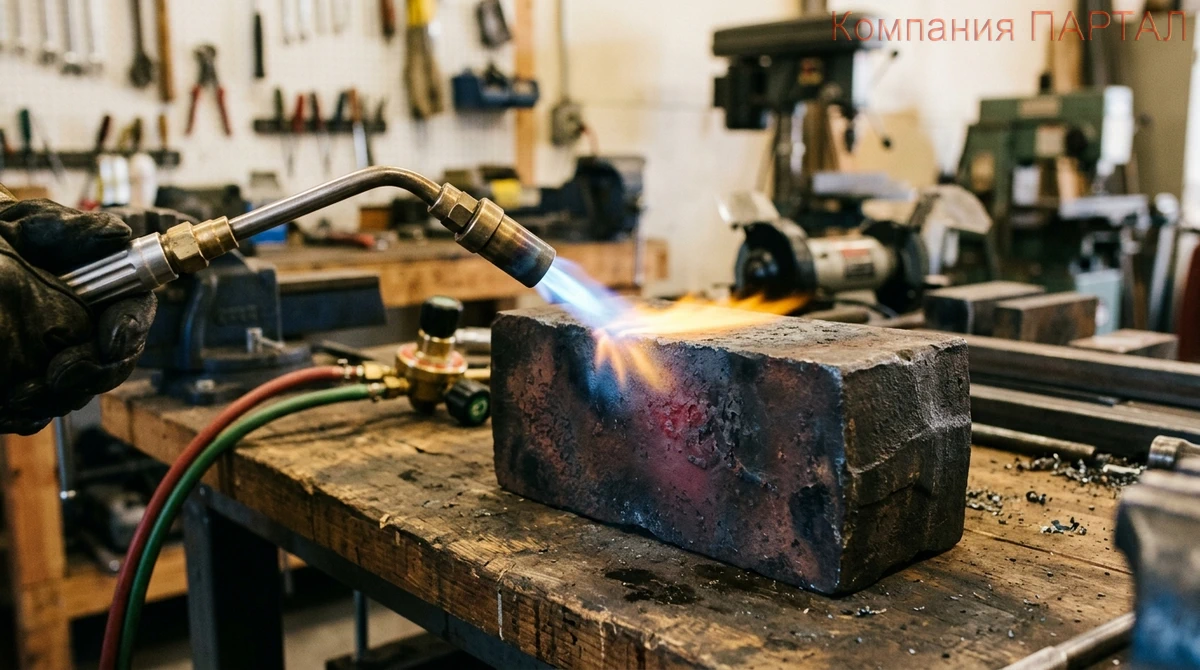

Профессиональный приём — предварительный прогрев зоны сварки газовой горелкой до 300–350 °C.

От этого нагрева масло полностью выгорает, и поры очищаются.
3. Финальный этап — обязательное обезжиривание растворителем непосредственно перед сваркой.
Никогда не экспериментируйте с универсальными сварочными материалами.

Чтобы избежать брака, используйте только сварочную проволоку и электроды, разработанные специально для капризного чугуна.
