В данном справочнике представлены уточненные данные по массе нихрома в соответствии с техническими условиями ГОСТ 12766.1-90 (для проволоки) и ГОСТ 12766.2-90 (для ленты).

Расчет выполнен исходя из плотности нихрома марки Х20Н80 — 8,4 г/см³.

Если вы используете сплав Х15Н60 (плотность 8,2 г/см³), просто примените к табличному значению коэффициент 0,976.

Таблица массы нихромовой проволоки

Диаметр Ø, мм	Сечение мм²	Масса 1 м, кг
0,1	0,0078	0,000066
0,2	0,0314	0,00026
0,3	0,0707	0,00059
0,4	0,1257	0,0011
0,5	0,1963	0,00165
0,6	0,2827	0,0024
0,7	0,3848	0,0032
0,8	0,5027	0,0042
0,9	0,6362	0,0053
1,0	0,7854	0,0066
1,1	0,9503	0,0080
1,2	1,1310	0,0095
1,3	1,3273	0,0111
1,4	1,5394	0,0129
1,5	1,7671	0,0148
1,6	2,0106	0,0169
1,8	2,5447	0,0214
1,9	2,8353	0,0238
2,0	3,1416	0,0264
2,2	3,8013	0,0319
2,5	4,9087	0,0412
2,8	6,1575	0,0517
3,0	7,0686	0,0594
3,2	8,0425	0,0676
3,5	9,6211	0,0808
3,6	10,1788	0,0855
4,0	12,5664	0,1056
4,5	15,9043	0,1336
5,0	19,6350	0,1649
5,5	23,7583	0,1996
5,6	24,6301	0,2069
6,0	28,2743	0,2375
6,3	31,1725	0,2618
7,0	38,4845	0,3233
7,5	44,1786	0,3711
8,0	50,2655	0,4222
8,5	56,7450	0,4767
9,0	63,6173	0,5344
10,0	78,5398	0,6597

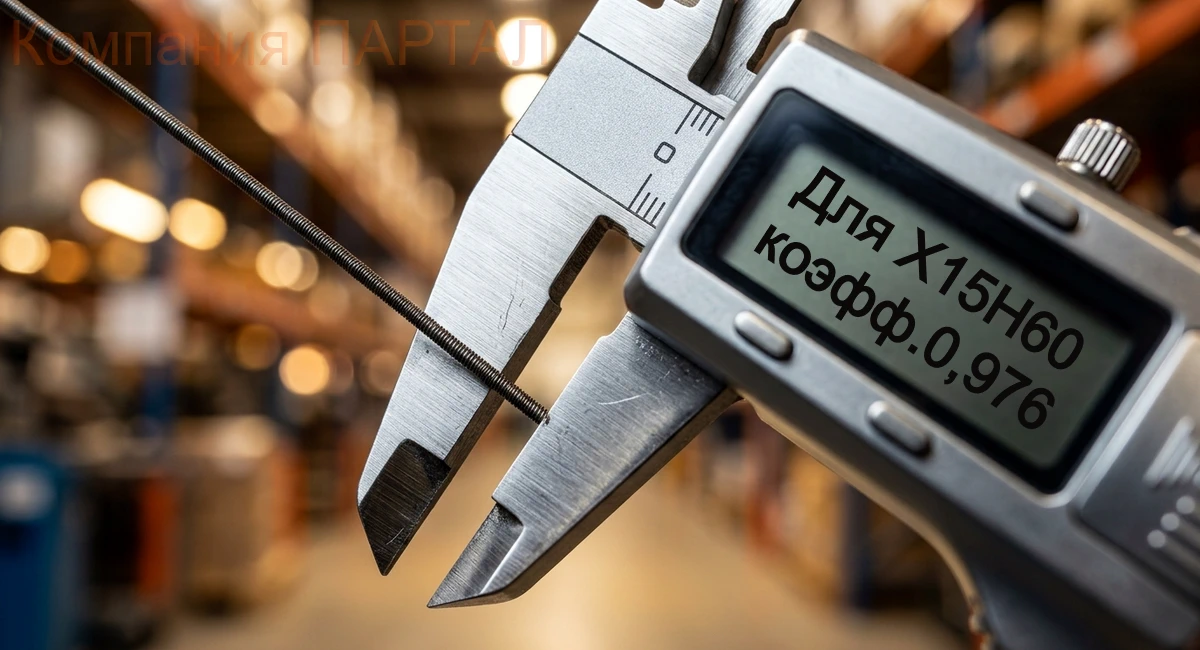

Замер диаметра нихромовой проволоки, цифровым штангенциркулем

Таблица массы нихромовой ленты

Размер, мм	Сечение мм²	Масса 1 м, кг
0,1 х 10	1,0	0,0084
0,2 х 10	2,0	0,0168
0,2 х 20	4,0	0,0336
0,3 х 10	3,0	0,0252
0,4 х 20	8,0	0,0672
0,5 х 10	5,0	0,0420
0,5 х 20	10,0	0,0840
0,8 х 10	8,0	0,0672
1,0 х 6	6,0	0,0504
1,0 х 10	10,0	0,0840
1,0 х 20	20,0	0,1680
1,0 х 30	30,0	0,2520
1,5 х 15	22,5	0,1890
2,0 х 10	20,0	0,1680
2,0 х 20	40,0	0,3360
2,0 х 30	60,0	0,5040
2,0 х 40	80,0	0,6720
3,0 х 25	75,0	0,6300
3,0 х 30	90,0	0,7560
5,0 х 40	200,0	1,6800

Полезная информация для расчетов:

Чтобы узнать вес нихромовой проволоки в бухте или на катушке, достаточно умножить длину провода на значение из нашей таблицы.

Например: 150 метров проволоки диаметром 2,0 мм будут весить примерно 3,95 кг (150 м х 0,026389 кг/м).

Почему важно знать теоретический вес:

1. Проверка поставщика: Сверив фактический вес при приемке с табличным, вы убедитесь в точности отгрузки.
2. Расчет нагревателей: Зная массу метра нихрома, проще рассчитать нагрузку на конструктивные элементы печей.
3. Заказ материала: Таблица позволяет быстро перевести требуемую длину (метры) в вес (килограммы) для оформления заявки.
В нашей таблице собраны все ходовые типоразмеры нихромовой нити, проволоки и ленты, включая редкие позиции, не всегда указанные в старых справочниках.
Примечание: В таблице указан теоретический вес.

Фактическая масса изделия может незначительно отличаться в пределах допусков по ГОСТ.
