Медь: металл, на котором держатся ток, тепло и точность

Медь кажется простым металлом только до тех пор, пока не нужно выбрать конкретную марку для реальной детали.

Для кабеля важна проводимость. Для пайки и сварки - кислород. Для вакуума - способ раскисления.

Для термопары - уже не чистая медь, а точная работа пары материалов.
Именно поэтому в промышленности слово «медь» почти всегда требует продолжения: какая марка, в каком состоянии, в каком полуфабрикате и для какой среды.

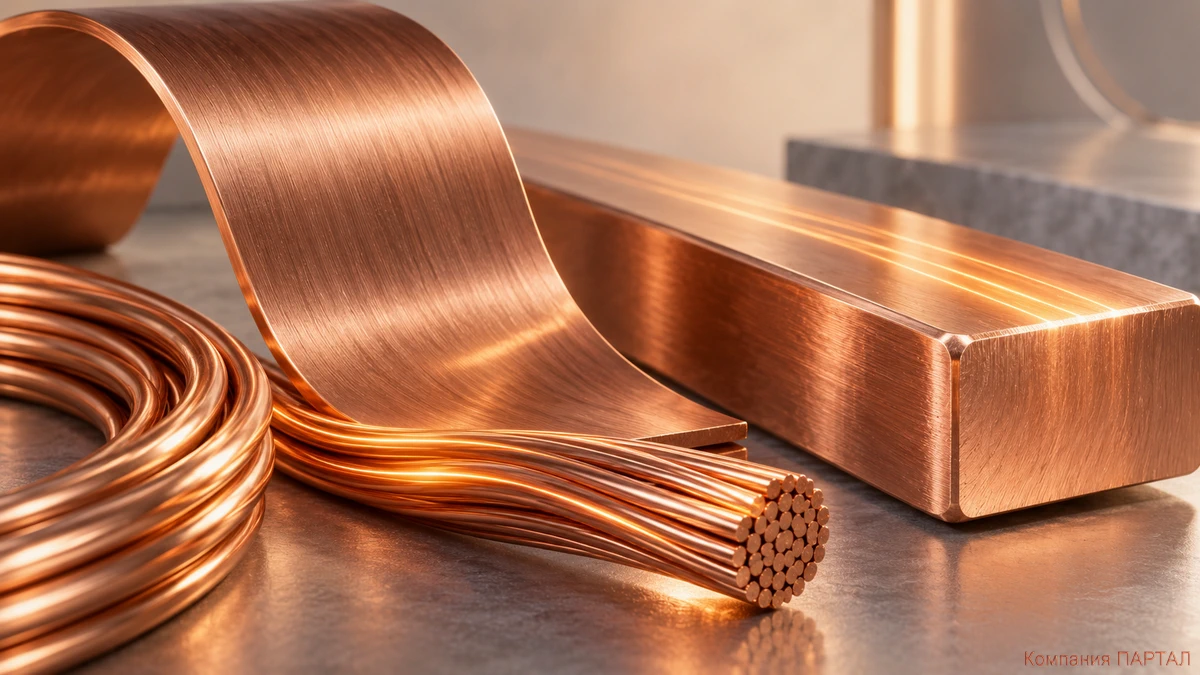

Почему медь стала базовым металлом электротехники

Медь - химический элемент Cu с атомным номером 29. В чистом виде это пластичный металл характерного красновато-розового оттенка.

Его главное инженерное преимущество - редкое сочетание очень высокой электрической и тепловой проводимости с пластичностью и удобством обработки.
При 20 °C плотность меди составляет около 8,92 г/см³, температура плавления - 1084,62 °C, теплопроводность высокочистой меди находится примерно на уровне 400 Вт/(м•К), а удельное электрическое сопротивление - порядка 1,7•10⁻⁸ Ом•м.

Но для инженера важнее другое: эти свойства сильно зависят от чистоты, структуры и состояния металла.
Физический факт: медь встречается в природе и в самородном состоянии.

Именно сочетание природной доступности, ковкости и способности обрабатываться без сложной металлургии сделало её одним из самых ранних металлов, освоенных человеком.





Проводимость: почему примеси решают больше, чем кажется

Для электротехники недостаточно увидеть высокий процент Cu в сертификате.

Малые количества фосфора, железа, мышьяка, алюминия и ряда других элементов заметно повышают сопротивление.

Две марки, которые выглядят почти одинаково по общей чистоте, могут вести себя по-разному в токопроводящей детали.
Теплопроводность работает по той же логике: чем чище и однороднее металл, тем легче ему переносить энергию.

Поэтому медь одновременно стала материалом для кабельных жил, шин, обмоток, контактов, теплообменников и мощных теплоотводов.
Инженерный нюанс: в российском ГОСТ 859-2014 буква «Е» у марок М1 и М1р означает дополнительное требование к электрическим свойствам.

Это не новая химическая марка, а указание, что металл предназначен для электротехнической промышленности и контролируется по электропроводности.





Российские марки меди: М00, М0, М1 - это не просто цифры

ГОСТ 859-2014 делит техническую медь не только по чистоте.

В обозначении зашита информация о состоянии и назначении металла. М00, М0 и М1 относятся к высокочистой технической меди.

Бескислородные варианты обозначают буквами «б»: М00б, М0б, М1б.

Для ряда задач применяют раскисленную фосфором медь - например, М1р, М1ф и родственные марки.
Разница практическая. Высокая проводимость требует минимального количества примесей.

Сварка, пайка, нагрев в восстановительной среде или работа в вакууме могут, наоборот, вывести на первый план содержание кислорода и способ раскисления.
Поэтому правильный выбор начинается не с фразы «нужна медь М1», а с вопроса: что именно должна выдерживать деталь - ток, нагрев, пайку, вакуум, деформацию или химическую среду?





Кислород внутри меди: дефект, которого не видно снаружи

Одна из самых интересных особенностей меди связана не с поверхностью, а с кислородом внутри металла.

В кислородсодержащей меди он может присутствовать в форме Cu₂O.

Если такую медь нагреть в водородсодержащей восстановительной атмосфере, водород проникает внутрь и восстанавливает оксид.
В результате образуется водяной пар - уже внутри металла.

Давление в микрополостях и по границам зёрен способно вызвать пористость и трещины. Это явление известно как «водородная болезнь меди».
Технологический факт: бескислородная медь нужна не потому, что она «лучше вообще».

Она нужна там, где конкретный режим делает кислород опасным: вакуумная техника, нагрев в восстановительной атмосфере, отдельные процессы сварки и пайки.

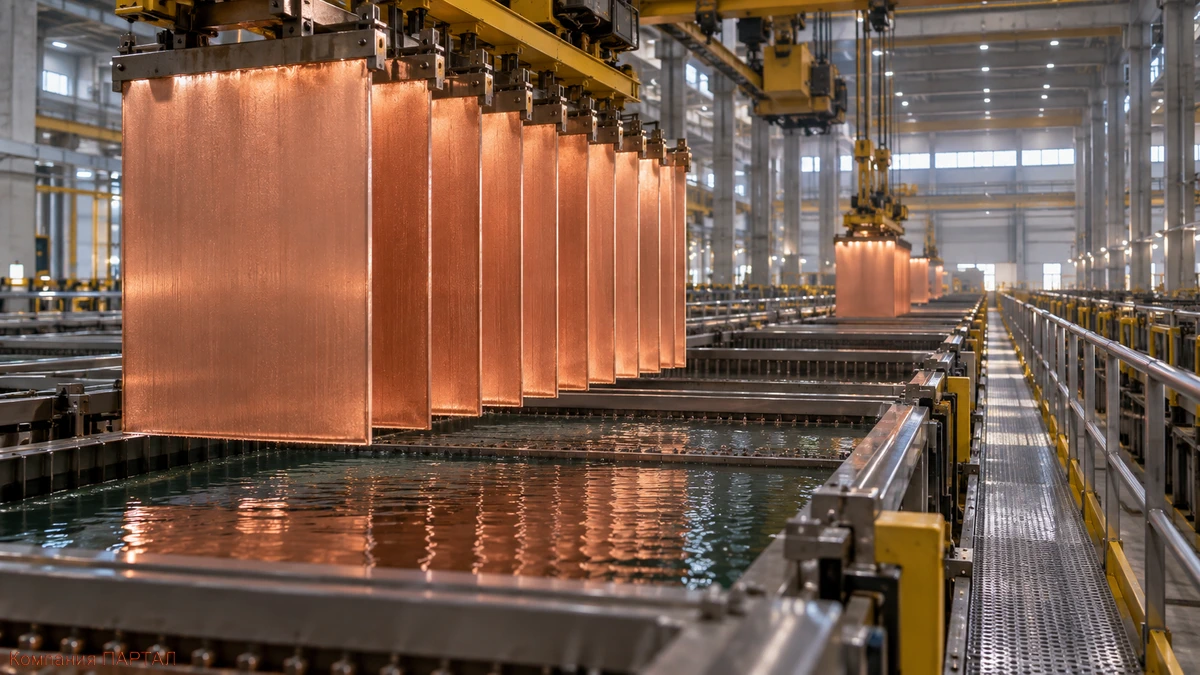

От руды до катода: где медь становится чистым металлом

Большая часть промышленной меди начинается с сульфидного сырья.

Руду дробят, измельчают и обогащают, затем концентрат проходит пирометаллургическую переработку.

После конвертирования получают черновую медь, далее следуют огневое и электролитическое рафинирование.
При электролизе медь с растворимого анода переходит в раствор и вновь осаждается на катоде уже в значительно более чистом виде.

В России медные катоды нормирует ГОСТ 546-2001.

После этого металл ещё предстоит превратить в катанку, проволоку, шину, ленту, лист или трубу.
Из металлургии: рафинирование ценно не только очищенной медью.

Благородные и другие попутные компоненты сырья не исчезают - их извлекают из продуктов рафинирования. Поэтому медное производство одновременно может быть источником серебра, золота и других ценных элементов.

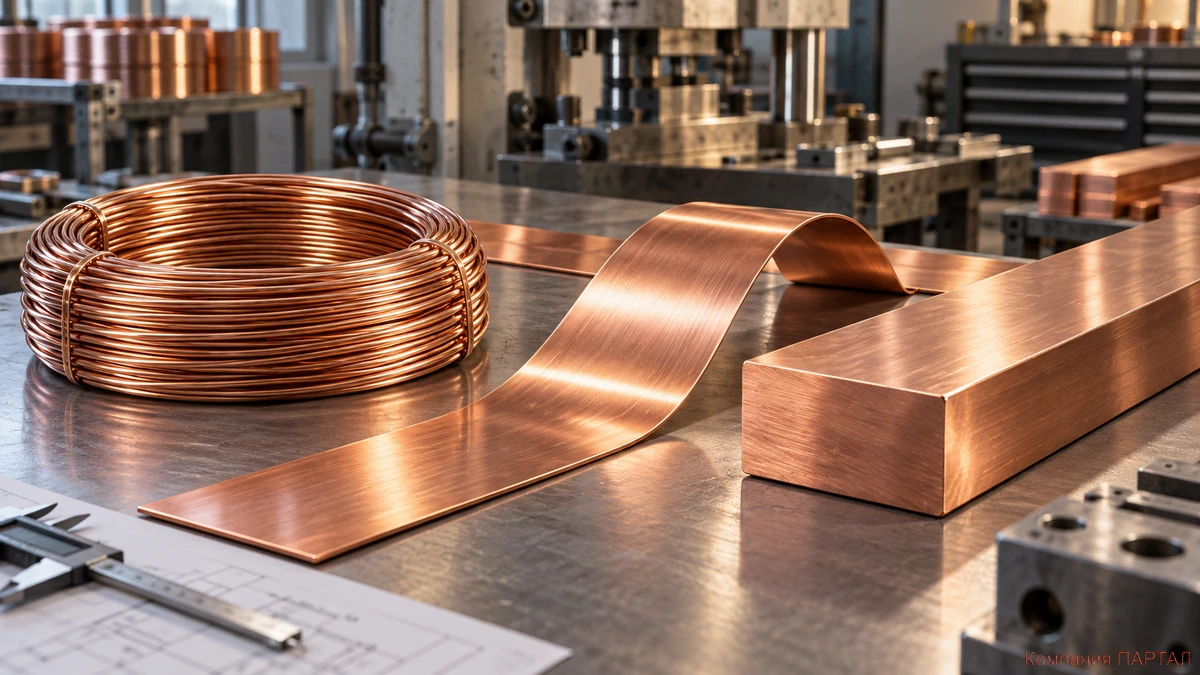

Почему из меди получают и тонкую проволоку, и массивную шину

Медь хорошо переносит пластическую деформацию.

Её прокатывают, волочат, вытягивают в трубы, превращают в ленты и фольгу.

Но холодная обработка меняет металл: растут прочность и твёрдость, а пластичность снижается.

Отжиг снимает наклёп и возвращает материалу способность снова деформироваться.
Высокая теплопроводность здесь играет двойную роль.

Для теплоотвода она идеальна, а при сварке заставляет учитывать быстрый уход тепла из зоны соединения.

Качество пайки также зависит от поверхности: оксидная плёнка способна резко ухудшить смачивание.
Практический вывод простой: марка меди и её состояние поставки - две разные характеристики.

Мягкая отожжённая проволока и твёрдая шина из близкой по химии меди будут вести себя совершенно по-разному.





Патина и коррозия: почему медь стареет не как сталь

Во влажном воздухе медь постепенно меняет поверхность.

Сначала появляются оксидные продукты, затем при участии влаги, углекислого газа и атмосферных примесей формируются более сложные соединения. Так возникает знакомая зелёная патина.
Патина - не просто грязь и не прямой аналог рыхлой ржавчины на стали. Сформировавшийся поверхностный слой способен замедлять дальнейшее воздействие атмосферы.

Но это не делает медь универсально коррозионно-стойкой.
Аммиачные среды, окислительные кислоты, сернистые соединения, влажные галогенсодержащие среды и гальванический контакт с другими металлами могут резко изменить ситуацию.

Поэтому «медь не ржавеет» - слишком бытовое правило для инженерного выбора.





Где медь работает каждый день - и почему её там трудно заменить

Главная территория меди - электротехника: кабельные жилы, обмотки электродвигателей и трансформаторов, шины, контакты, заземление, токоведущие детали.

В теплотехнике она работает в теплообменниках, охлаждающих контурах и теплоотводах.

В электронике - в печатных платах, фольге и силовых соединениях.
Пластичность расширяет список: трубы, архитектурные элементы, детали сложной формы, вакуумные и криогенные узлы.

Здесь медь ценят уже не за одну электропроводность, а за сочетание проводимости, теплопередачи и технологичности.
Редкий пример: ГОСТ 22666-2016 нормирует медную проволоку вместе с копелем для низкотемпературных термопар.

Такая пара применяется для измерения температур от -200 до +100 °C. То есть медь может быть не просто проводником, а полноценным термоэлектродом измерительной системы.

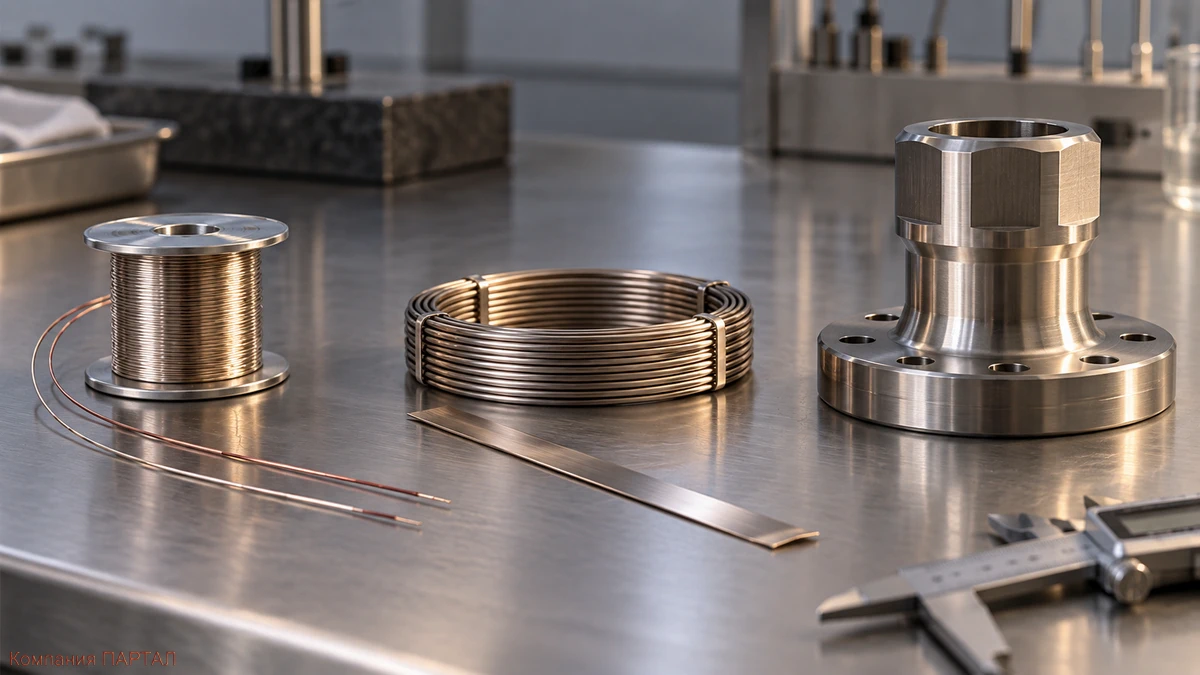

Копель, константан и монель: когда система Cu-Ni меняет характер металла

Никель меняет медь радикально. Проводимость снижается, зато появляются повышенное электрическое сопротивление, термоэлектрические свойства, прочность и иная коррозионная стойкость.

нашей практики особенно важны три сплава.
Копель МНМц43-0,5 - медно-никелевый сплав примерно с 43 % никеля и кобальта в сумме; его ключевая область - термоэлектроды и компенсационные провода.

Константан МНМц40-1,5 содержит около 40 % никеля и ценится за повышенное и стабильное электрическое сопротивление, поэтому работает в электротехнических и измерительных задачах.
Монель НМЖМц28-2,5-1,5 устроен наоборот: это уже никелевая основа с 27-29 % меди, добавками железа и марганца.

В ГОСТ 492-2006 он относится к тому же нормативному семейству никелевых и медно-никелевых сплавов, но по сути это никель-медный коррозионно-стойкий материал.
Сплавоведческий нюанс: копель и константан - сплавы на основе меди, а монель - на основе никеля.

Элементы почти те же, но смена основного металла полностью меняет назначение материала.

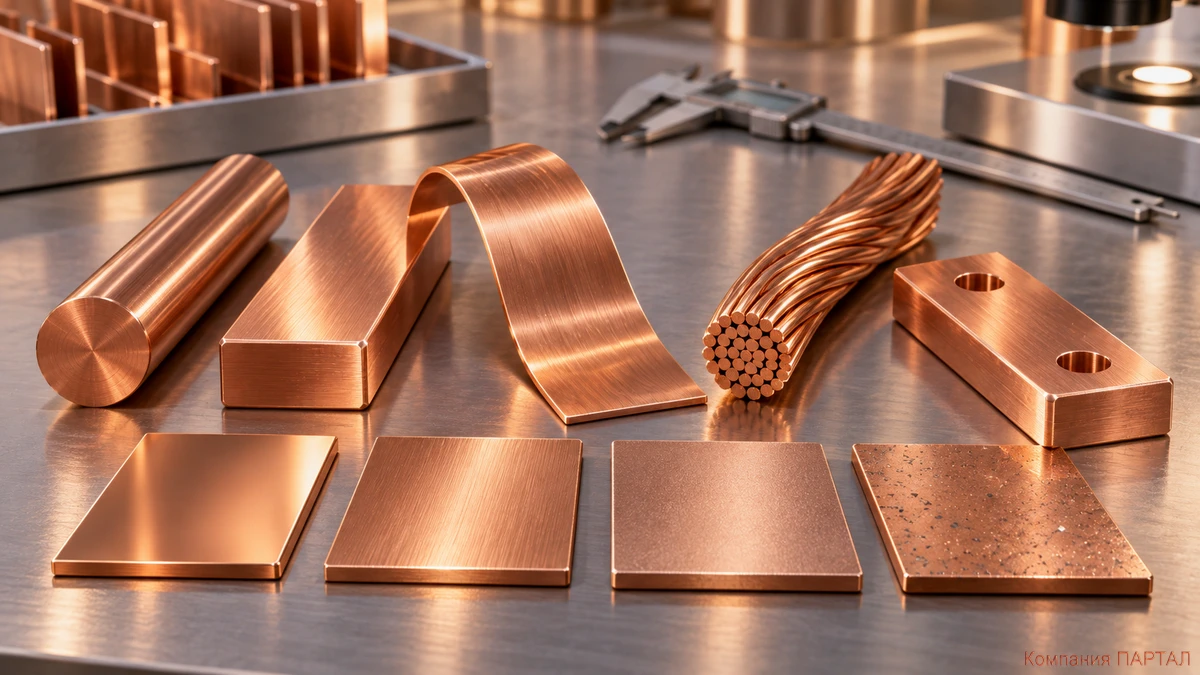

Как выбирать медь без ошибки

В промышленности нельзя выбирать медь только по цвету, цене или даже по проценту Cu. Сначала определяют главное требование: электропроводность, теплопроводность, пластичность, работа в вакууме, сварка, пайка, коррозионная среда или механическая прочность.
Затем выбирают марку по ГОСТ 859-2014 и отдельно - стандарт на конкретный полуфабрикат.

Для шины важны одни требования, для трубы - другие, для фольги или проволоки - третьи.

Российская нормативная система именно поэтому разделяет марку металла и требования к форме поставки.
В этом и заключается характер меди: сама по себе она очень проста по химической формуле, но инженерно это целое семейство состояний, марок и изделий.

А добавление никеля превращает её свойства настолько сильно, что рядом появляются уже совсем другие сплавы - копель, константан и монель.





Нормативная и справочная база

• ГОСТ 859-2014 «Медь. Марки».
• ГОСТ 546-2001 «Катоды медные. Технические условия».
• ГОСТ 492-2006 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки».
• ГОСТ 22666-2016 «Проволока из меди и сплава копель для низкотемпературных термоэлектрических преобразователей. Технические условия».
• ГОСТ 1173-2006 «Фольга, ленты, листы и плиты медные. Технические условия».
• ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия».
• ГОСТ 434-78 «Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия».
• Большая российская энциклопедия: материалы о меди, медных сплавах и рафинировании металлов.
