Но его главное свойство не видно глазом: МНМц43-0,5 обладает выраженной термоэлектрической характеристикой и поэтому десятилетиями используется в измерительной технике.

Для него особенно важны состав, однородность и правильное назначение конкретной проволоки.

Что такое копель МНМц43-0,5

Копель — медно-никелевый термоэлектродный сплав. В российской нормативной системе основная марка — МНМц43-0,5.

По ГОСТ 1790-77 новый ГОСТ 492-2006 её выпускают в виде проволоки для термопар и компенсационных проводов.
В отличие от хромеля и алюмеля, основой копеля является медь.

Высокая доля никеля радикально меняет её электрические и термоэлектрические свойства, поэтому копель нельзя рассматривать как обычную медную проволоку с добавкой никеля.
Экспертный нюанс: Копель и константан относятся к медно-никелевым сплавам, но это разные марки с разным составом и нормативным назначением.

Подменять их друг другом только потому, что оба содержат медь и никель, нельзя.

Копель МНМц43-0,5 — медно-никелевый сплав для термоэлектродов

Состав копеля по ГОСТ

Для МНМц43-0,5 ГОСТ 492-2006 устанавливает 42,5–44,0 % никеля вместе с кобальтом и 0,10–1,00 % марганца.

Медь составляет остальное. Также ограничиваются железо, кремний, углерод и другие примеси.
Число «43» в обозначении хорошо передаёт уровень никеля, а «0,5» — ориентир по марганцу, но реальный норматив задаётся диапазонами.

Для термоэлектрической проволоки важен не только средний состав, но и его равномерность по всей длине.
Физический факт: Почти половина копеля — никель.

Именно поэтому его электрические свойства настолько отличаются от чистой меди, хотя медь остаётся основой сплава.

Состав копеля МНМц43-0,5 и структура медно-никелевого термоэлектродного

Чем копель интересен электрически

Одна из характерных особенностей копеля — сравнительно слабое изменение электрического сопротивления с температурой в рабочем диапазоне.

По справочным данным ГОСТ 1790-77 новый ГОСТ 1790-2016 отношение Rₜ/R₀ остаётся примерно в пределах 0,96–1,06 вплоть до 800 °C.
Это редкое и полезное свойство, но оно не заменяет главную функцию материала.

В термометрии копель ценят прежде всего за выраженные термоэлектрические свойства, а сопротивление рассматривают как отдельный параметр.
Научный факт: У копеля сопротивление может оставаться почти на уровне комнатного значения даже при значительном нагреве.

Для обычного металла такая слабая температурная зависимость выглядит необычно — и хорошо показывает, насколько сильно никель меняет свойства медной основы.

Электрическое сопротивление копеля и его слабая зависимость от температуры

Термоэлектрические свойства копеля

Копель относится к материалам с выраженной отрицательной термо-ЭДС относительно ряда металлов и сплавов сравнения.

Благодаря этому в правильно подобранной паре получается заметный измерительный сигнал при сравнительно небольшом перепаде температуры.
ГОСТ 1790-2016 требует контролировать термо-ЭДС готовой проволоки.

Поэтому для измерительной техники принципиально различать просто сплав МНМц43-0,5 и проволоку, изготовленную и проверенную как термоэлектродный материал.
Практический факт: Высокая термоэлектрическая чувствительность — одна из причин, по которой копель особенно удобен для измерений в низком и среднем температурном диапазоне, где важен заметный сигнал от сравнительно небольшого изменения температуры.

Термоэлектрические свойства копеля и высокая чувствительность

Температурная стойкость и ресурс

Копель рассчитан прежде всего на низкие и средние температуры по сравнению с высокотемпературными никелевыми термоэлектродами.

При повышении температуры окисление и структурные изменения постепенно влияют на стабильность характеристики.
Поэтому рабочий предел нельзя определять только тем, сохраняется ли металлическая проволока физически.

Для измерительного материала важнее, остаётся ли термо-ЭДС в требуемом допуске.

ГОСТ связывает справочный ресурс именно с допустимым изменением измерительной характеристики.
Нормативный факт: ГОСТ 1790-2016 приводит сроки эксплуатации для термопар в спокойной атмосфере чистого воздуха при условии, что изменение термо-ЭДС не превышает 1 %.

Это метрологический, а не просто «прочностной» критерий ресурса.

Температурная стойкость копеля и изменение свойств при нагреве

Проволока из копеля и контроль качества

Для термоэлектродной проволоки действует ГОСТ 1790-2016.

Для проволоки, предназначенной для удлиняющих цепей термоэлектрических преобразователей, применяется отдельный ГОСТ 1791-2014.

Это важное разделение: одинаковое название сплава ещё не делает две проволоки взаимозаменяемыми по назначению.
На практике нужно проверять марку, диаметр, состояние поставки, термо-ЭДС и документ о качестве.

ГОСТ также нормирует поверхность, механические свойства, электрическое сопротивление, маркировку и правила приёмки.
Исторический нюанс: Копель МНМц43-0,5 закреплён в отечественной системе стандартов десятилетиями: эта марка присутствовала в ГОСТ 1790-77 и сохранилась в действующем ГОСТ 1790-2016.

Для функционального сплава такая нормативная преемственность говорит о проверенной промышленной роли.

Контроль качества копелевой проволоки МНМц43-0,5 для термоэлектродов

Где применяется копель

Основная область применения — термоэлектрическая измерительная техника.

Копель используют для термоэлектродов, а в соответствующем исполнении — для компенсационных и удлиняющих цепей.

Материал востребован в технологических установках, лабораторной аппаратуре и системах контроля температуры.
В термопарной системе он работает вместе со вторым электродом, но подробно разбирать соседний сплав здесь не требуется.

Главная задача самого копеля — обеспечить стабильную и достаточно высокую термоэлектрическую чувствительность в своём рабочем диапазоне.

Применение копеля в системах измерения низких и средних температур

Чем копель отличается от константана

Оба сплава имеют медно-никелевую основу, поэтому их действительно легко спутать.

Но у копеля содержание никеля с кобальтом составляет 42,5–44,0 %, а марганца — 0,10–1,00 %.

У константана по ГОСТ 492-2006 другой нормативный состав и более широкое электротехническое назначение.
Для покупателя вывод простой: название «медно-никелевая проволока» недостаточно.

Если нужна конкретная термоэлектрическая характеристика, в документах должна быть указана именно требуемая марка и назначение.
Профессиональный нюанс: Ошибочная замена копеля похожим медно-никелевым сплавом может оставить цепь электрически исправной, но изменить её термо-ЭДС.

Для датчика это особенно опасно: ошибка может выглядеть как правдоподобная температура.

Отличие копеля от константана по составу и назначению сплавов

Главное о копеле МНМц43-0,5

Копель — специализированный медно-никелевый термоэлектродный сплав с медной основой, высоким содержанием никеля и небольшой добавкой марганца.

Его ценят за выраженную термоэлектрическую активность и сравнительно слабую температурную зависимость сопротивления.
Для правильного выбора важны не только марка и химический состав.

Нужно учитывать назначение конкретной проволоки, диаметр, документ о качестве, рабочую температуру и требования к измерительной системе.

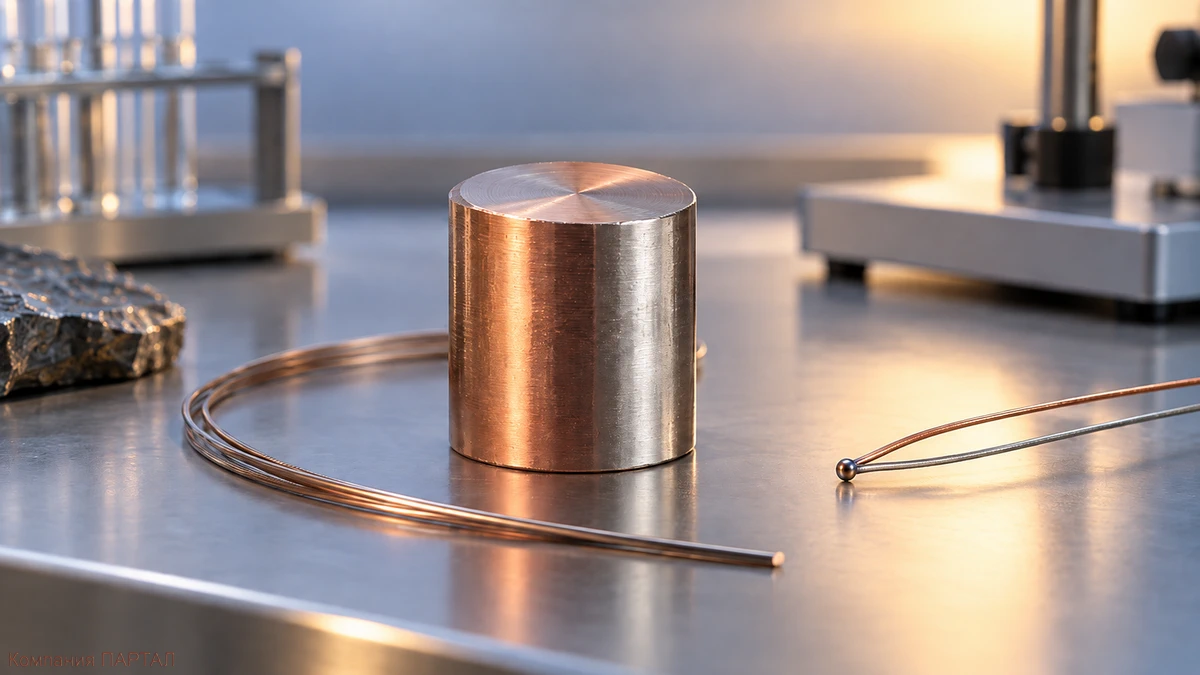

Копель МНМц43-0,5 как чувствительный медно-никелевый термоэлектрод

Нормативная база

• ГОСТ 492-2006 — марки и химический состав никелевых и медно-никелевых сплавов.
• ГОСТ 1790-77 новый ГОСТ 1790-2016 — проволока из хромеля Т, алюмеля, копеля и константана для термоэлектродов.
• ГОСТ 1791-2014 — проволока для удлиняющих проводов к термоэлектрическим преобразователям.
• ГОСТ Р 8.585-2001 — номинальные статические характеристики термопар.
