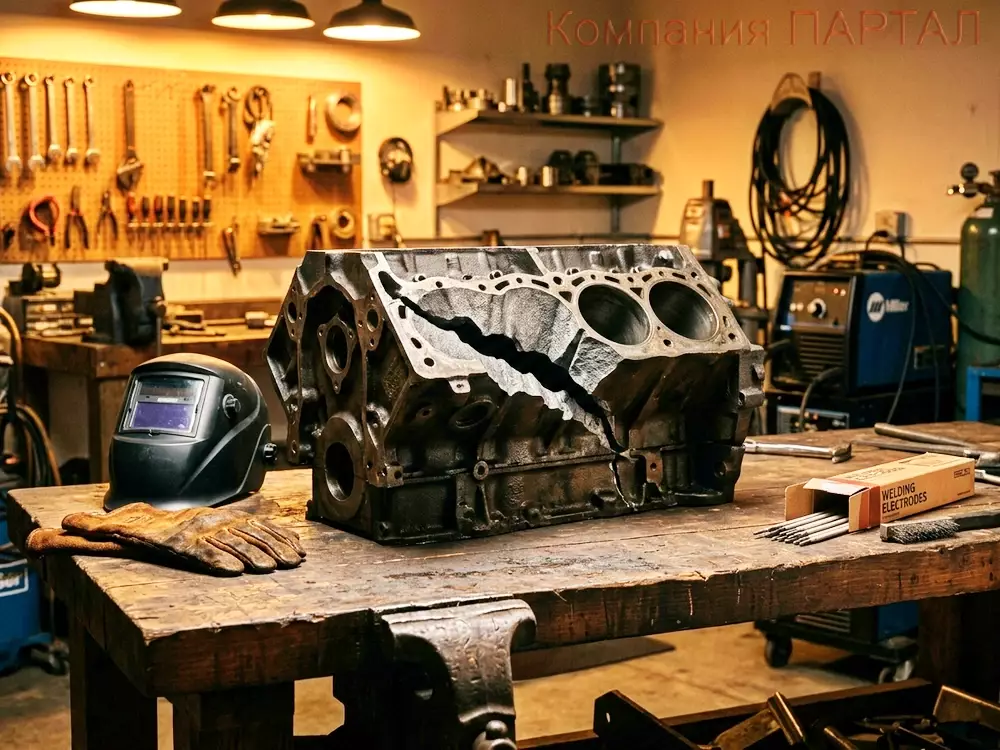

Сварка чугуна без трещин: полная технология восстановления литья

Почему чугун — враг сварщика

Чугун — это технологический провокатор для любого сварщика.

Он содержит углерода в 10–20 раз больше, чем сталь: от 2 % до 4% против 0,15–0,3 % у конструкционных сталей.

Именно углерод дает чугуну высокую твердость и отличные литейные свойства, но полностью отнимает у него пластичность.
При дуговой сварке происходит неизбежный физический процесс:

Локальный нагрев сварочной дугой в сочетании со стремительным охлаждением вызывает мощные внутренние напряжения.

Если сталь сжимается пластично, распределяя термическую нагрузку, то чугун хрупко ломается.

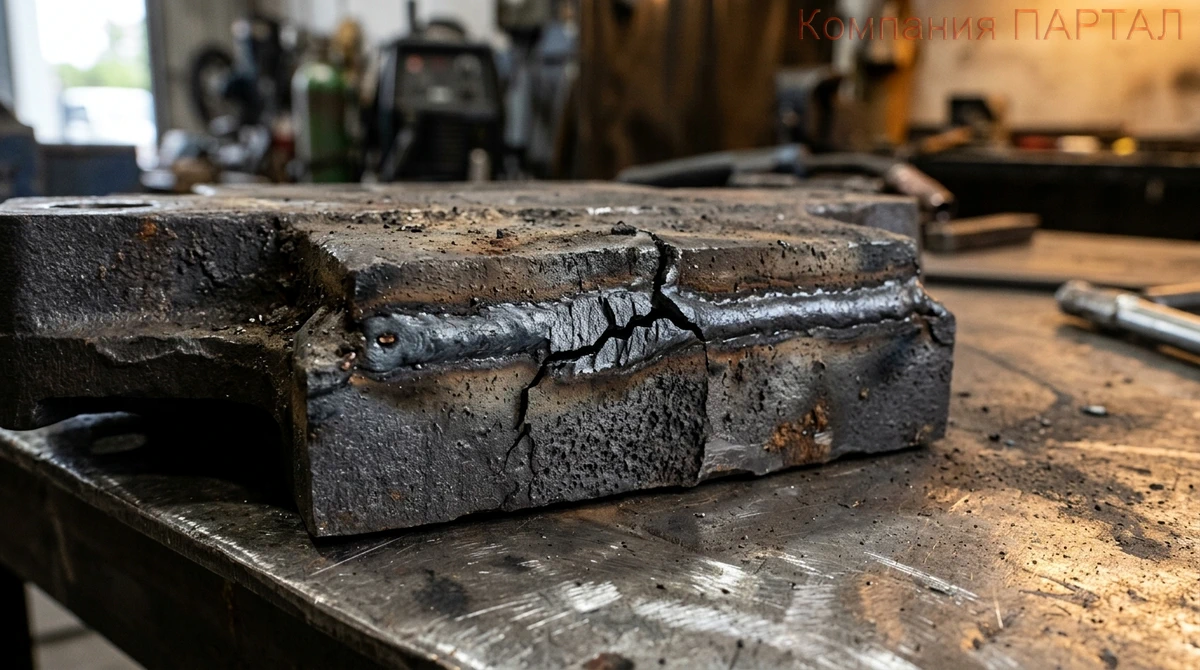

В результате в металле образуются горячие и холодные трещины, кристаллизационная пористость и обширные зоны охрупчивания шва.

Без соблюдения строгой технологии отремонтированная деталь становится еще хуже, чем была до начала работ.
Экспертный факт: Исторически сварка чугуна началась в 1950-х годах именно как попытка спасти поврежденные боевые танки и тяжелую технику.

Первые опыты давали 100 % брак из-за мгновенного растрескивания швов.

Лишь разработка и введение никелевых электродов в СССР позволило достичь приемлемого качества соединений.





Структура чугуна: четыре типа — четыре судьбы

Поведение чугуна под сварочной дугой напрямую зависит от одного ключевого фактора — формы, в которой углерод находится в сплаве.
Белый чугун. Весь углерод здесь прочно связан в виде железного карбида (цементита).

Экстремальная твердость и хрупкость делают этот материал технологически несвариваемым.

Любая сварка вызывает катастрофическое растрескивание отливки.

Спасение одно: длительный графитизирующий отжиг детали при температуре 900–1050 °C, который переводит его в структуру ковкого чугуна. Это очень трудозатратно, но метод работает.
Серый чугун. Углерод в виде пластинчатого графита — это удача для ремонтника.

Его свариваемость считается приемлемой.

Главный технологический враг заключается в том, что при сварке чешуйки графита расплавляются, мигрируют в сварочную ванну, охрупчивают наплавленный металл и генерируют поры.

Процесс требует повышенной аккуратности, но он абсолютно реален.
Высокопрочный чугун. Графит здесь модифицирован магнием или церием в шаровидные частицы.

Это передовая технология 1970-х годов.

Сплав обладает высокими механическими свойствами, но волшебства не происходит:

При сварке шарики графита разрушаются в зоне термического влияния.

Поэтому необходимо жестко ограничивать погонную энергию дуги.
Ковкий чугун. Графит имеет хлопьевидную форму.

Это лучший кандидат для сварки среди всех типов чугуна из-за низкой склонности к растрескиванию.

Но здесь кроется технологическая ловушка:

Перегрев металла выше 900 °C запускает обратный процесс отбела, превращая зону шва в хрупкий цементит.
Экспертный факт: Быстрое определение типа сплава по искровой пробе — это наследие советских ремонтников.

Поток искр от чугуна всегда короткий и тонкий, в отличие от длинного пучка стальных искр.

Ковкий чугун дает более длинный пучок, чем серый, а белый — минимальный поток темно-красного цвета.

Этот метод безотказно работает и сегодня.





Подготовка поверхности: антисанитария равна 100 % браку

Чугунное литье в процессе эксплуатации впитывает масло, топливо и углеродные отложения как губка, особенно в блоках двигателей внутреннего сгорания и картерах.

Сварка по загрязненному металлу гарантирует 100 % пористость шва.

Это не просто рекомендация, это строгий технологический закон.
Этапы подготовки:
1. Механическая очистка. Пескоструйный аппарат или углошлифовальная машина сбивают ржавчину, окалину и формовочную земляную корку.

Очистку ведут до появления чистого серебристого блеска металла.
2. Обезжиривание. Тщательная промывка зоны ацетоном или уайт-спиритом убирает поверхностную масляную пленку.

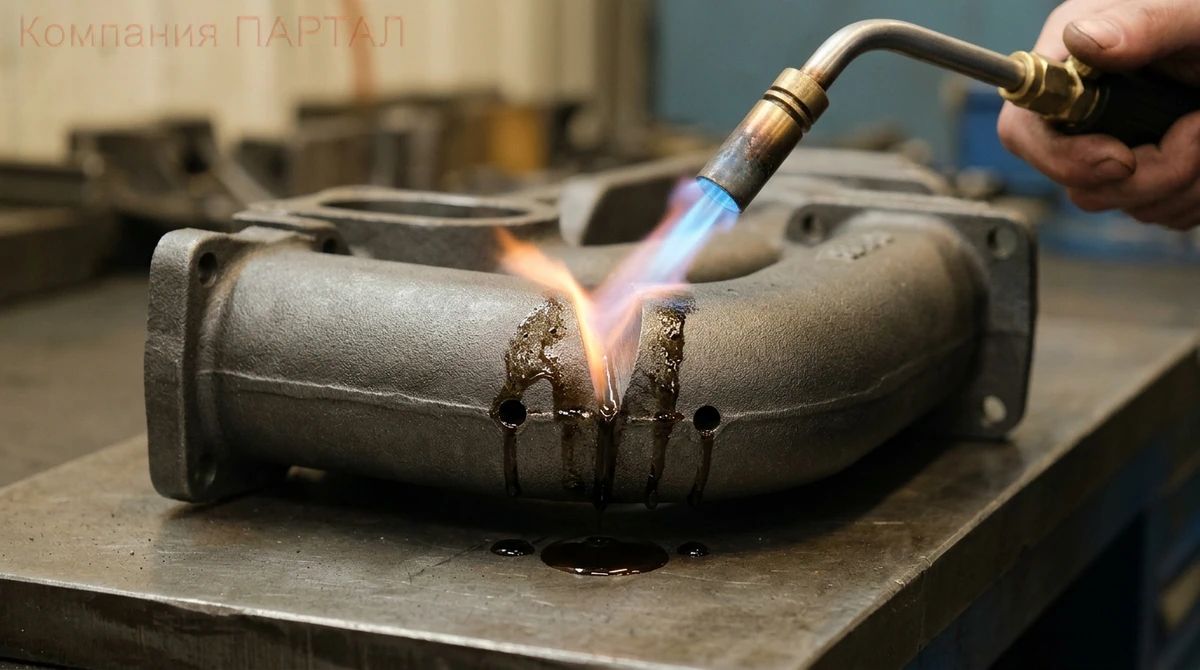

3. Термический выжиг (выпотевание). Газовая горелка нагревает зону сварки до 250–300 °C.

Масло, въевшееся в поры на глубину 0,5–2 мм, под действием тепла поднимается на поверхность.

После этого его повторно счищают механическим способом.

Это ключевой этап, который часто игнорируют.
4. Разделка кромок. Трещины разделывают под V- или U-образный профиль с раскрытием 70–90 градусов.

Обязательное условие: сквозные концы трещины необходимо засверлить стопорными отверстиями на расстоянии 10–15 мм за видимым краем дефекта.

Это предотвращает развитие трещины от термического удара дуги.
Экспертный факт: Термический выжиг масла придумали немецкие технологи в 1930-х годах для ремонта массивных судовых дизелей.

Если пропустить эту операцию на пористом чугуне, выделяющиеся газы гарантированно превратят сварочный шов в решето.





Холодная сварка: минимум тепла, максимум контроля

Холодная сварка без предварительного подогрева применяется при ремонте массивных деталей, устранении локальных дефектов или в случаях, когда общий нагрев узла технически невозможен.
Суть метода: Сведение к абсолютному минимуму вводимого тепла (погонной энергии) для предотвращения резких температурных градиентов.
Технология:
•    Применяются штучные электроды на никелевой, железо-никелевой или медно-никелевой основе.
•    Выставляются минимально возможные рабочие токи.
•    Валики наносятся короткими участками по 20–30 мм строго вразброс, а не в один непрерывный ряд.

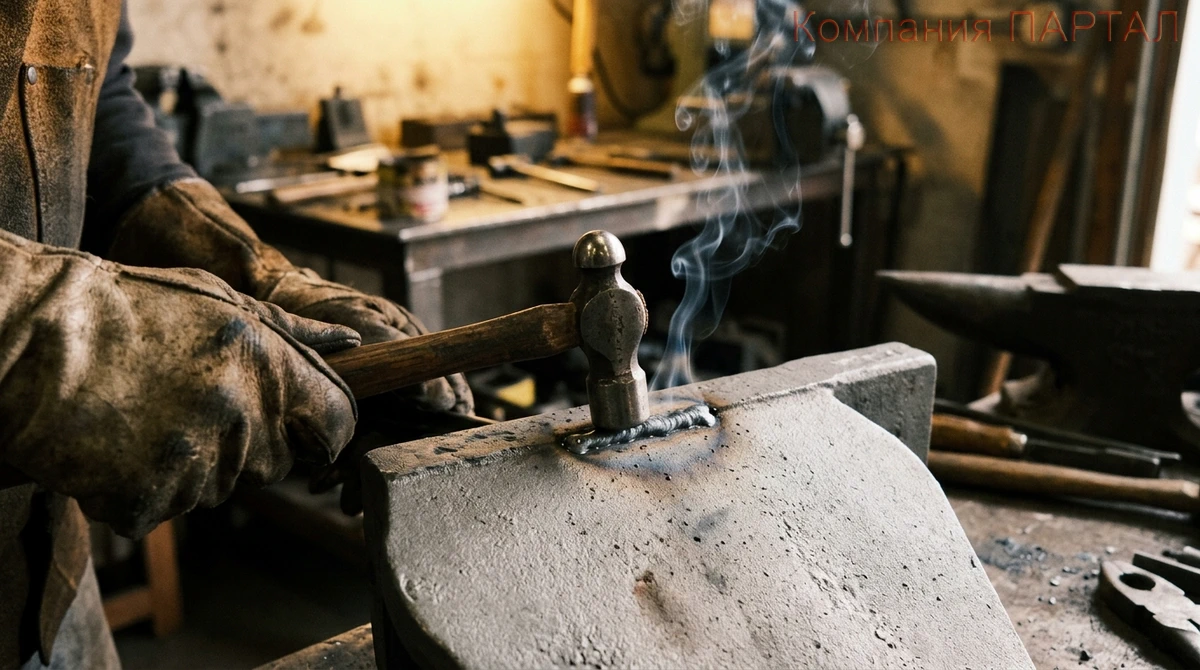

•    Сразу после обрыва дуги каждый валик в горячем состоянии проковывается молотком с закругленным бойком.

Это эффективно снимает остаточные растягивающие напряжения.
•    Нанесение следующего валика допускается только после остывания зоны сварки до 50–60 °C (пока к металлу можно свободно прикоснуться незащищенной рукой).
Это медленная и утомительная работа, но она обеспечивает высокую надежность.

Данный метод используется в 60 % случаев ремонта компонентов легковых автомобилей.
Экспертный факт: Метод пошаговой проковки валиков под дугой был разработан в 1960-х годах на автомобильном заводе АМО ЗИЛ для восстановления треснувших блоков цилиндров грузовиков.

В условиях дефицита запчастей инженеры опытным путем нашли именно эту безотказную схему.





Горячая сварка: стратегия выравнивания температур

Горячая сварка с предварительным подогревом применяется для ремонта особо ответственных деталей, крупного литья и тяжелонагруженных силовых узлов.

Главная цель — получить однородную структуру сварного шва, которая будет полностью идентична основному металлу.
Суть метода: Полная ликвидация температурного градиента между сварочной ванной (1200–1400 °C) и телом детали.

При отсутствии критической разницы температур не возникают внутренние напряжения, что исключает растрескивание и предотвращает отбел чугуна.
Технология:

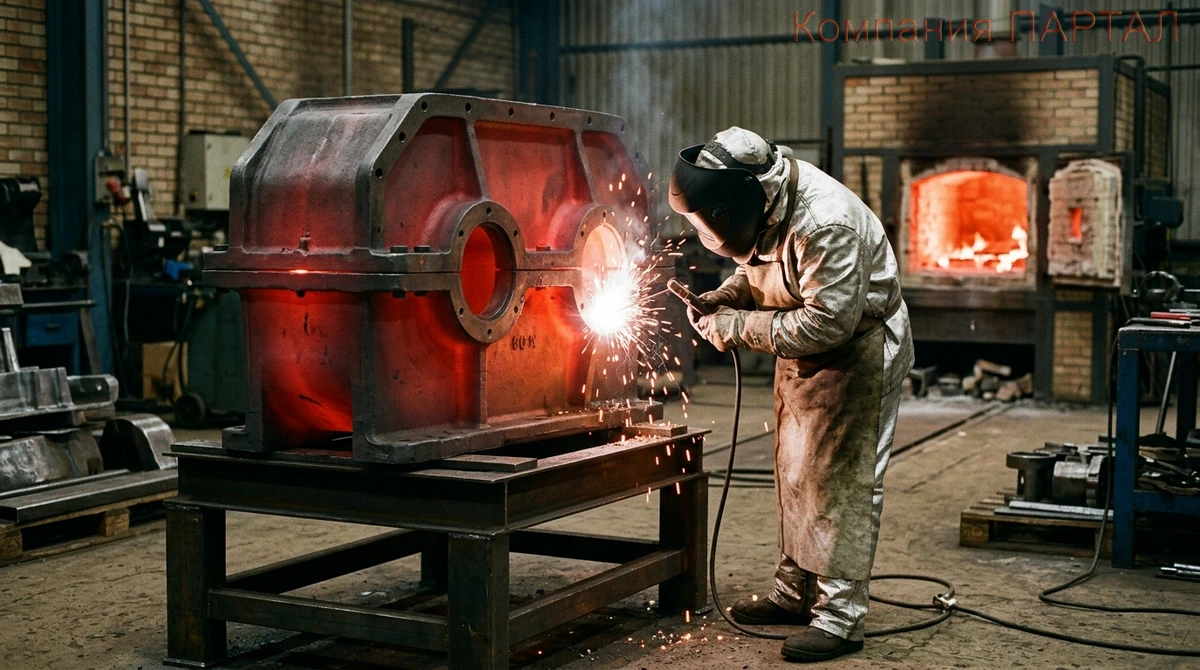

•    Деталь целиком или локально нагревают в специальной печи либо индукторами до температуры 600–700 °C (до появления темно-красного свечения).
•    Сварку выполняют специальными чугунными электродами (стержнями) на высоких токах в непрерывном режиме.
•    После окончания сварки наступает важнейший этап — термическая изоляция.

Деталь засыпают сухим песком, шлаком или тщательно укутывают асбестовыми матами.
•    Охлаждение должно быть экстремально медленным и занимать от 24 до 48 часов. Любая спешка приводит к мгновенному появлению трещин.
Это метод для высококвалифицированных профессионалов.

В автосервисах он встречается редко и применяется в основном в промышленности при восстановлении коленчатых валов, маховиков и массивных корпусов редукторов.
Экспертный факт: Предварительный подогрев до 600–700 °C в точности соответствует температуре высокого отжига закаленного чугуна.

При этой температуре полностью исчезают хрупкие остаточные напряжения в основном металле, что подготавливает его структуру к надежному сплавлению.

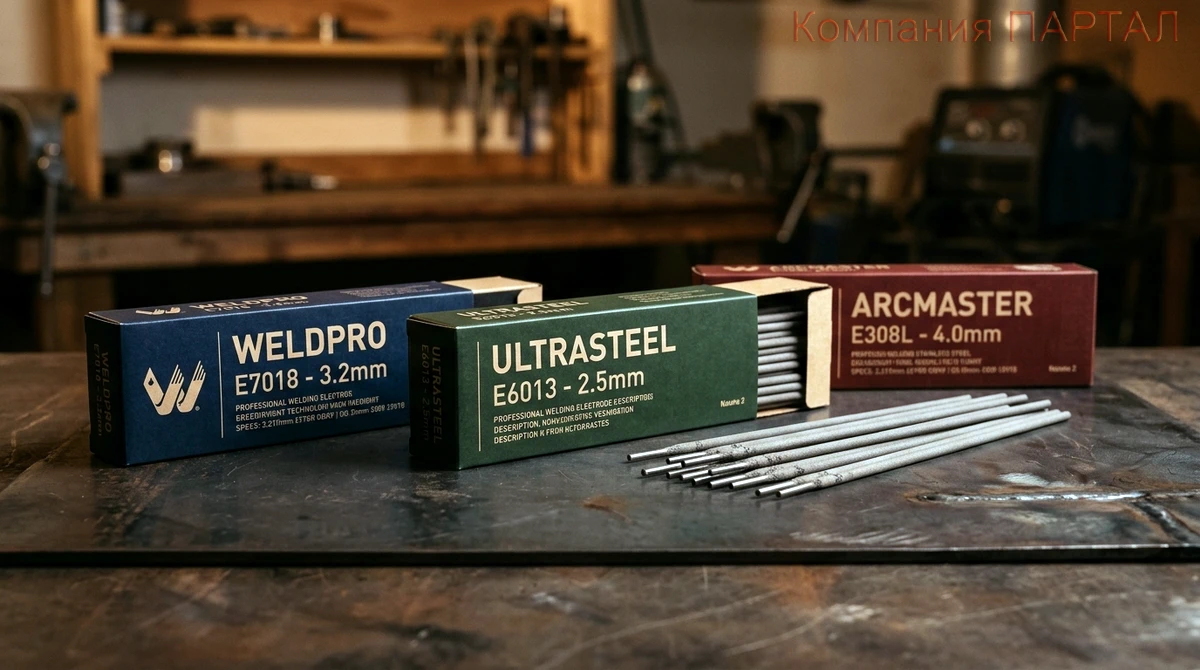

Электроды: выбор оружия под конкретную задачу

Электроды со стальным стержнем (ЦЧ-4).

Предназначены для сварки и наплавки дефектов, работающих преимущественно под статическими нагрузками. Они дешевы и доступны.

Главный минус: наплавленный металл получается очень твердым, и его последующая обработка резанием сильно затруднена.

Их используют на деталях, не требующих точной механической обработки.
Никелевые и железо-никелевые электроды (ОЗЧ-3, ОЗЧ-4, ОЗЛ-25Б).

Настоящий хит ремонтного дела.

Никель не растворяет в себе углерод и не образует хрупких карбидов.

Наплавленный металл получается пластичным и мягким, он легко сверлится и фрезеруется.

Кроме того, никелевая матрица эффективно демпфирует усадочные напряжения.

Стоимость таких электродов выше, но результат качественнее.
Медно-никелевые электроды (МНЧ-2).

Применяются для заварки дефектов чистового литья, где критически важны высокая герметичность соединения и идеальное совпадение по цвету с основным чугуном.

Используются под узкоспециализированные задачи.
Экспертный факт: Знаменитые никелевые электроды СССР марки ОЗЧ-3 создавались как прямой аналог передовых немецких разработок 1950-х годов.

При этом советский ГОСТ закладывал в них повышенный запас по ударной вязкости.

Отсюда и пошла их репутация «спасателей» чугуна, которая сохраняется среди мастеров до сих пор.





Итоговая схема: от диагностики к результату

1. Идентифицируй тип чугуна — визуально по излому или с помощью искровой пробы.
2. Подготовь поверхность — никакой спешки, строго соблюдай все четыре этапа очистки и выжига масла.
3. Выбери режим — холодный или горячий способ в зависимости от массивности и критичности детали.
4. Выбери электроды — никелевые сплавы универсальны, они являются выбором по умолчанию для точного ремонта.
5. Выполни сварку — точно следуй технологическим интервалам и правилам проковки, без импровизаций.
Чугун — это не враг для мастера, а ревностный соперник. Уважай его физические правила, и он обязательно поддастся.



Назначение и технология сварки

Марка электрода	Тип свариваемого чугуна	Технология сварки
ЦЧ-4	Серый и высокопрочный	Холодная (без подогрева)
МНЧ-2	Серый, ковкий и высокопрочный	Холодная заварка дефектов литья
ОЗЧ-4	Серый, ковкий (ударные нагрузки)	Холодная сварка и наплавка
ЭЧ-1	Серый чугун (крупное литье)	Горячая (с подогревом детали)
ОЗЛ-25Б	Ответственные силовые узлы	Холодная сварка стыков



Рабочие параметры и режимы тока

Марка электрода	Диаметр и Ток	Режим и полярность
ЦЧ-4	3,0 мм: 65–90 А 4,0 мм: 90–120 А 5,0 мм: 130–150 А	Постоянный ток, обратная полярность (DC+). Сварка короткими валиками до 30 мм с охлаждением
МНЧ-2	3,0 мм: 70–90 А 4,0 мм: 90–115 А	Постоянный ток, обратная полярность (DC+). Обязательна проковка валика легким молотком
ОЗЧ-4	3,0 мм: 65–90 А 4,0 мм: 110–130 А	Постоянный ток, обратная полярность (DC+). Обеспечивает высокую пластичность шва
ЭЧ-1	12,0 мм: 300–380 А 16,0 мм: 450–550 А	Переменный ток (AC) или постоянный прямой полярности (DC-). Предварительный подогрев до 600 °C
ОЗЛ-25Б	3,0 мм: 70–90 А 4,0 мм: 100–130 А	Постоянный ток, обратная полярность (DC+). Минимальное перемешивание с основным металлом
