Порошковая проволока для сварки чугуна: инженерное решение проблемы растрескивания

Что убивает чугун при сварке: углеродная ловушка

Чугун — враг сварщика! Высокое содержание углерода (2–4%) превращает этот материал в бомбу замедленного действия.

Во время дуговой сварки углерод активно мигрирует в сварной шов и зону термического влияния, повышая хрупкость в 3–5 раз.

Результат — трещины, идущие звездой от шва через несколько часов или дней.
Газовая сварка избегает этой беды благодаря низким температурам (800–900 °C против 1600–2000 °C у дуги).

Но тут выплывает вторая проблема: производительность падает критически.

На массивных отливках это означает дни работы вместо часов.
Экспертный факт: Интернациональное сообщество сварщиков определило критическую температуру в 650–700 °C — выше этой отметки начинается интенсивная диффузия углерода.

Это исторически знали еще советские инженеры, но решение нашли только благодаря порошковой технологии.





Революция Патона: защитный газовый экран внутри проволоки

Середина XX века. Ученые Всесоюзного института электросварки им. Патона совершили прорыв:

Заключили газообразующую шихту внутрь полой стальной оболочки.

Так появилась порошковая проволока — самолечащаяся система, которая сама себя защищает во время горения.
Самозащитные порошковые проволоки работают без внешнего газа.

Флюсовое покрытие выгорает в зоне дуги, создавая защитный экран, ограничивающий температурный градиент ровно там, где нужно: 500–700 °C.

Углерод перестает прыгать в шов. Растрескивание резко падает.
Непрерывная подача расходного материала обеспечивает масштабируемость состава.

В сердцевину добавляют графит, графитизирующие элементы, легирующие компоненты — все, что нужно для конкретной задачи.

Выгорание стальной оболочки минимально. Предварительный подогрев становится опциональным, а не обязательным.
Экспертный факт: Патонская технология 1950-х все еще не имеет полных аналогов.

Современные робототехника и AI для сварки используют именно эти принципы газообразования.





Внутренний мир проволоки: химия против хрупкости

Состав порошка — это наука. Для сварки обычного чугуна идеальная рецептура:
Углерод 0,05–0,10 %, марганец 1,30–1,75 %, кремний 0,30–0,70 %, медь и никель (как пластификаторы).

Добавляется рутил (2,0–5,5 %) — минерал из диоксида титана, создающий «мягкую дугу» с простым зажиганием.

Флюорит (1,0–3,5 %) режет серу и кислород на 40–60 %, повышая ударную вязкость.

Мрамор (2,0–6,0 %) экранирует шов от азота атмосферы.
Для наплавки твердого слоя используется другой состав: хром 8,6–20,2 %, бор 1,2–4,1 %, ниобий 0,5–2,4 %, углерод до 1,9 %.

Это мелкозернистая карбидная фаза. Микротвердость скачет до 800–1200 HV.

Из-за этого последующая механическая обработка слоя возможна только алмазным или эльборовым инструментом.
Экспертный факт: Флюорит добавляют не случайно — это природный минерал, который использовали еще при ручной ковке.

В современной сварке он решает задачу позиционной сварки при любых углах наклона.





Марки: выбор по размеру и амбициям

ПП-АНЧ-1 (старое имя ППЧ-1) — боец для малых деталей.

Максимум углерода и кремния. Без последующей механической обработки. Используется в локальных ремонтах, небольших отливках. Часто в ремонтных цехах.
ПП-АНЧ-2 (ППЧ-2) — королева средних объемов.

Работает с пластинчатым графитом при подогреве до 350 °C.

Идеальна для крупногабаритных отливок, где возможна естественная усадка сплава.

Применяется на судостроительных предприятиях, в энергетике.
ПП-АНЧ-3 (ППЧ-3) — чемпион массивных конструкций.

Допускает предварительный подогрев до 500–600 °C.

Сваривает чугун с различными стальными деталями.

Станины многошпиндельных станков, корпуса компрессоров — ее стихия.
Также существует ПП-АНЧ-5 для высокопрочного чугуна ВЧ со сферической структурой графита, куда для сфероидизации дополнительно вводят магний или церий.
Экспертный факт: ПП-АНЧ-1 и ПП-АНЧ-3 производятся по ТУ предприятий, т.к. редко используются — ГОСТ 30430-96 их не охватывает. Это означает кастомизацию под конкретные задачи.

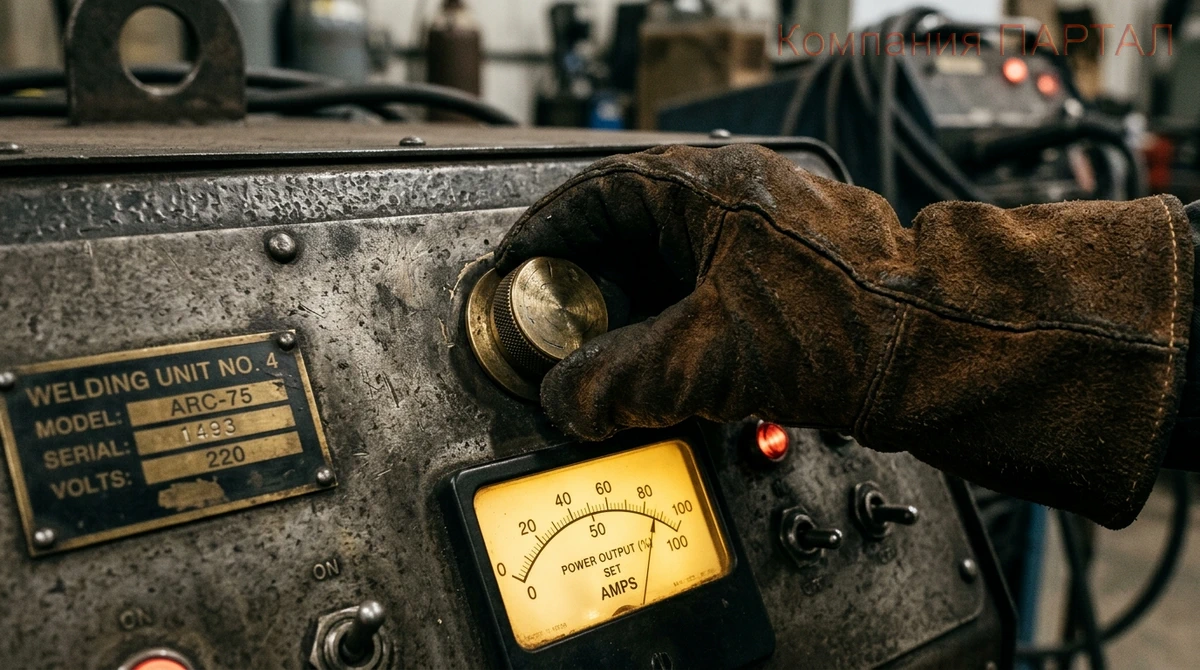

Режимы сварки: таблица успеха

Норматив ГОСТ 30430-96 установил параметры:
— Диаметр проволоки: 3 мм (стандарт)
— Сварочный ток: 250–550 А (постоянный, прямая полярность)
— Напряжение на дуге: 18–22 В
— Скорость подачи: 80–250 мм/с (при малых дефектах) или 10–30 мм/с (при заварке свыше 100 см²)
Снижение скорости на больших площадях — это не ошибка, а необходимость.

Медленнее подача = больше тепла в шов = лучше проплав и вязкость.
Прямая полярность критична: она фокусирует тепло на основном металле, а не на электроде.

Переменный ток недопустим — дуга нестабильна.
Экспертный факт: Параметры 1996 года остаются актуальными потому, что физика углеродной диффузии не изменилась.

Современные инверторные источники просто делают эти режимы более стабильными.





Оборудование и навыки: почему полуавтомат лучше ручника

Сварка порошковой проволокой требует специализированных подающих устройств с пониженной нагрузкой на ролики.

Гладкие валики поджимают полую проволоку, деформируя.

Решение: насечка или накатка профиля.

Обычный полуавтомат для сплошной проволоки сломает порошковую за 20 метров.
Полуавтоматический процесс революционен: квалификация сварщика перестает быть критичным фактором.

Автоматическая подача, стабильная дуга, управляемый экран — человек держит пистолет, машина делает работу.

Разбрызгивание минимально. Качество поверхности предсказуемо.
Работает на открытом воздухе, при загрязнении поверхностей окалиной и ржавчиной.

Не боится ветра (в отличие от газовой защиты).

Единственный запрет — масло и краска: их нужно удалить.
Экспертный факт: Полевые условия показали живучесть технологии.

На нетранспортабельных чугунных конструкциях (огромные станины, валы) мобильные установки заваривают дефекты с той же надежностью, что и в цехе.





Преимущества и ограничения: реальный баланс

Победы технологии:
1.    Производительность в 2 раза выше, чем ручная электросварка электродами.
2.    Нечувствительность к состоянию поверхностей (окалина, ржавчина).
3.    Все положения сварки, включая потолок.
4.    Простая оснастка, быстрое обучение.
5.    Высокая механическая прочность и надежность швов.
6.    Минимум дефектов (пор, трещин).
Ограничения реальности:
1.    Невозможность полной автоматизации — точность формы зависит от человека.
2.    Требует хорошей вентиляции (сварка выделяет токсичные пары).
3.    Стоимость проволоки на 30–50 % выше, чем сплошная.
4.    Постоянное удаление шлака для качественной поверхности (дополнительная работа).
5.    Узкая сфера применения ПП-АНЧ-1 и ПП-АНЧ-3 ограничивает конкуренцию в цене.
Экспертный факт: Токсичность дыма от порошковой проволоки выше, чем от сплошной, потому что в воздух выбрасывается больше образующихся газов.

Европейский стандарт EN 12952 регламентирует концентрации. В России — ГОСТ 12.1.007.





Приложение в реальных отраслях

Портфель применения огромен: судостроение, энергетика, ремонт тяжелого оборудования, строительство металлоконструкций.
Типовые объекты: станины многошпиндельных токарных автоматов, корпуса компрессорных установок, валы, рамы, фундаментные плиты.

На каждом объекте порошковая проволока экономит недели сроков.
В аварийном ремонте — спасение. Трещина в корпусе компрессора на объекте?

Привезли мобильную полуавтоматическую установку, заварили за часы, не разбирая конструкцию.

Экономия = миллионы.
Экспертный факт: В 2000-х годах российская энергетика перешла на порошковую проволоку для аварийных ремонтов паровых турбин из чугуна.

Снизилась аварийность на 60 % благодаря надежности швов.





Заключение: почему это важно сейчас

Чугун не уходит из индустрии — он эволюционирует.

Высокопрочный чугун ВЧ, графитовый чугун — новые вызовы требуют новых марок проволоки.

Патонская технология адаптируется. ПП-АНЧ-5 уже работает.

Впереди — композитные порошки и гибридные процессы.
Но база остается: углеродная диффузия побеждается контролем температурного градиента и защитным газовым экраном.

Это инженерный закон, перечеркнуть который нельзя.
Порошковая проволока ПП-АНЧ-1, ПП-АНЧ-2, ПП-АНЧ-3 — не тренд.

Это стандарт надежности.
