Расчет нагревательного элемента — это баланс между мощностью, долговечностью и безопасностью.
Использование метода «на глаз» ведет к перегреву нихрома и его быстрому разрушению.
Ниже приведены проверенные данные и алгоритмы для профессионального изготовления спиралей.

Длина нихромовой спирали в зависимости от диаметра стержня и диаметра нихрома

В таблице указана расчетная длина намотки «виток к витку» для стандартного напряжения 220 В

Таблица 1: Бытовой нихром (0,2 – 0,5 мм)

нихром Ø 0,2 мм		нихром Ø 0,3 мм		нихром Ø 0,4 мм		нихром Ø 0,5 мм
Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см
1,5	49	1,5	59	1,5	77	2	64
2	30	2	43	2	68	3	46
3	21	3	30	3	28	4	36
4	16	4	22	4	20	6	26

Таблица 2: Средние диаметры (0,6 – 1,0 мм)

нихром Ø 0,6 мм		нихром Ø 0,7 мм		нихром Ø 0,8 мм		нихром Ø 1,0 мм
Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см
2	76	2	84	3	68	3	75
4	40	4	49	4	54	5	54
6	30	6	34	6	40	8	33
8	22	8	26	10	24	10	30

Таблица 3: Промышленная серия (2,0 – 6,0 мм)

нихром Ø 2,0 мм		нихром Ø 3,0 мм		нихром Ø 4,0 мм		нихром Ø 6,0 мм
Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см
15	25	25	30	30	55	40	70
20	20	30	25	40	45	50	60
30	15	40	18	50	35	60	50

Таблица 4: Тяжелая серия (5,0 и 7.0 – 9,0 мм)

нихром Ø 5,0 мм		нихром Ø 7,0 мм		нихром Ø 8,0 мм		нихром Ø 9,0 мм
Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см	Ø стерж.	L, см
30	30	50	85	60	100	70	125
40	40	60	75	70	90	80	110
60	60	70	65	80	80	90	95

Важно: Для диаметров от 4 мм до 9 мм расчет произведен с учетом промышленного использования (высокая мощность). Помните, что такие элементы потребляют очень высокий ток.

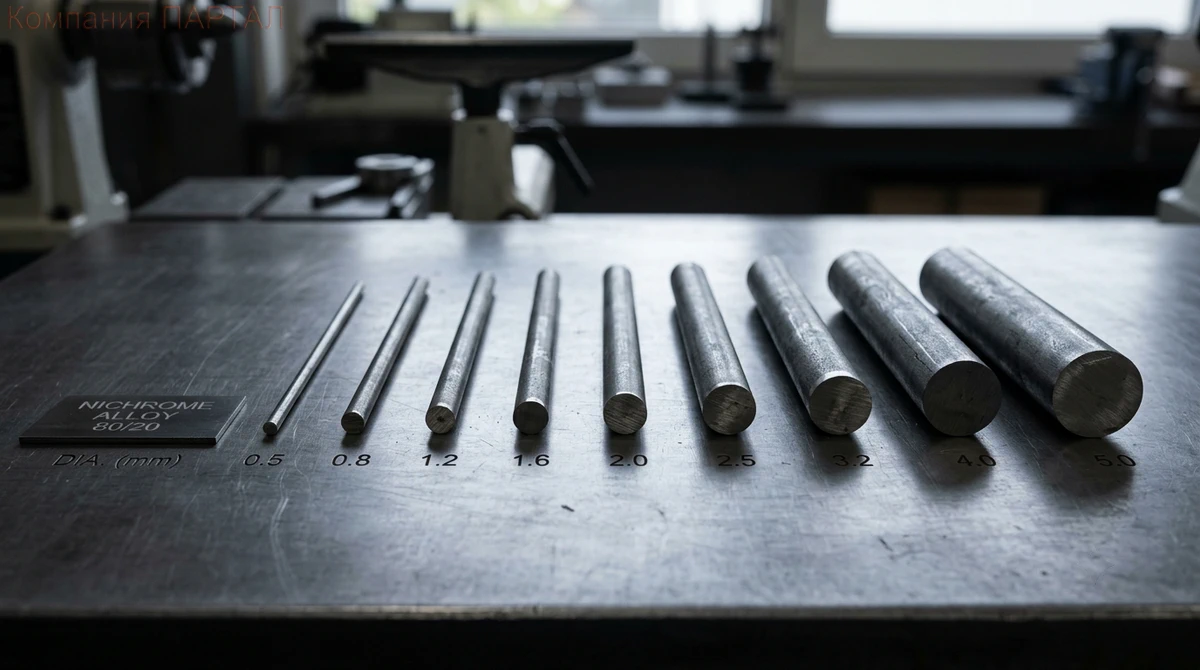

Диаметр нихрома и оправки выбирают исходя из мощности спирали.

Инструкция к таблице:

1.   Выберите диаметр проволоки, который у вас есть.
2.   Выберите диаметр стержня (оправки), на который будете мотать.
3.   Найдите длину на пересечении — это длина плотной намотки в сантиметрах.
4.   Данные даны для 220 В. Если у вас другое напряжение — см. примеры ниже.

Пошаговый алгоритм расчета (Универсальный)

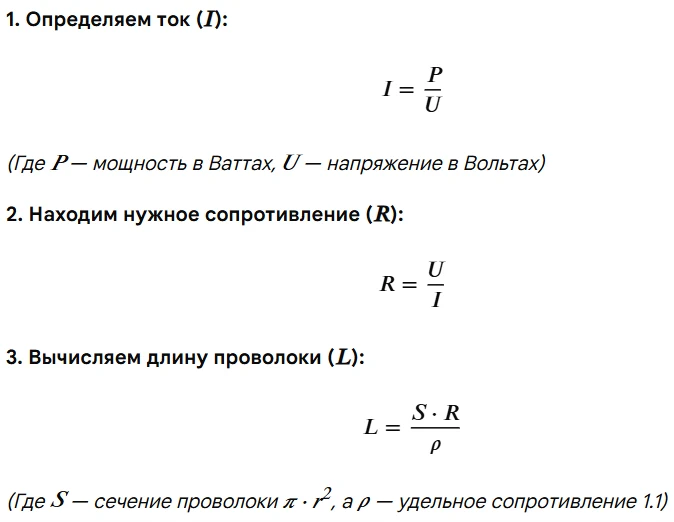

Если ваших параметров нет в таблице, используйте эти три формулы:

Практические примеры

Пример А (Напряжение 110 В или 380 В): Используйте пропорцию.

Если для 220 В нужно 30 см, то для 110 В: (110 • 30) / 220 = 15 см.

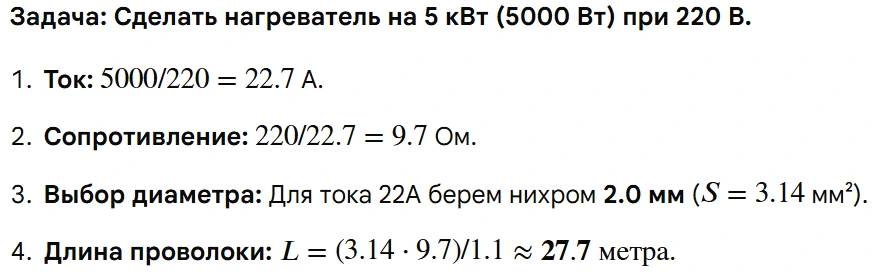

Пример Б (Мощный нагреватель): Чтобы сделать 5 кВт на 220 В, ток будет 22,7 А. Для такого тока берем нихром 2,0 мм. Длина составит 27,7 метра.

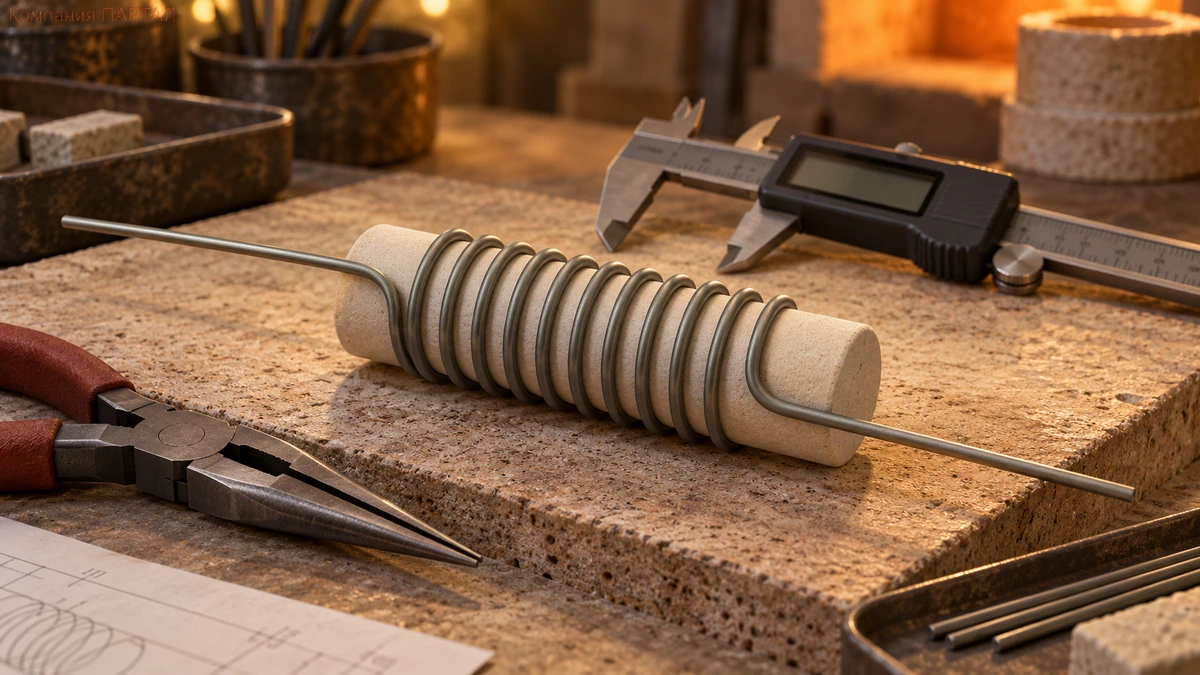

Расчет нихромовой спирали: выбор диаметра проволоки и оправки

Таблица-шпаргалка по токам для нихрома Х20Н80: это поможет не сжечь проводку

Ток,А	Диаметр, мм	Сечение мм²
1,0	0,17	0,022
2,0	0,30	0,070
3,0	0,45	0,159
4,0	0,55	0,238
5,0	0,65	0,332
6,0	0,75	0,442
7,0	0,85	0,567
11,5	1,0	0,785
22,5	2,0	3,14
55,0	4,0	12.56
90,0	6,0	28,27
150,0	8,0	50.26
280,0	9,0	63.61

Совет: для диаметров нмхрома свыше 3 мм требуется специальное силовое подключение, так как обычная бытовая розетка выдерживает максимум 16 Ампер.

Профессиональные секреты намотки

•   Растяжка: Никогда не оставляйте спираль плотной. Растяните её так, чтобы просвет был в 1,5–2 раза больше диаметра проволоки.
•   Закрытые спирали: Если нихром в трубке (без обдува), увеличьте длину на 25-30% для охлаждения.
•   Чистые руки: Протрите нихром спиртом перед работой, чтобы избежать «точек прогара» от жирных пальцев.
•   Контакты: Используйте только стальные болтовые клеммы. Скрутки и пайка отвалятся.
•   Контроль: Перед обрезкой проверьте сопротивление мультиметром. Погрешность 5-10% — это норма.
