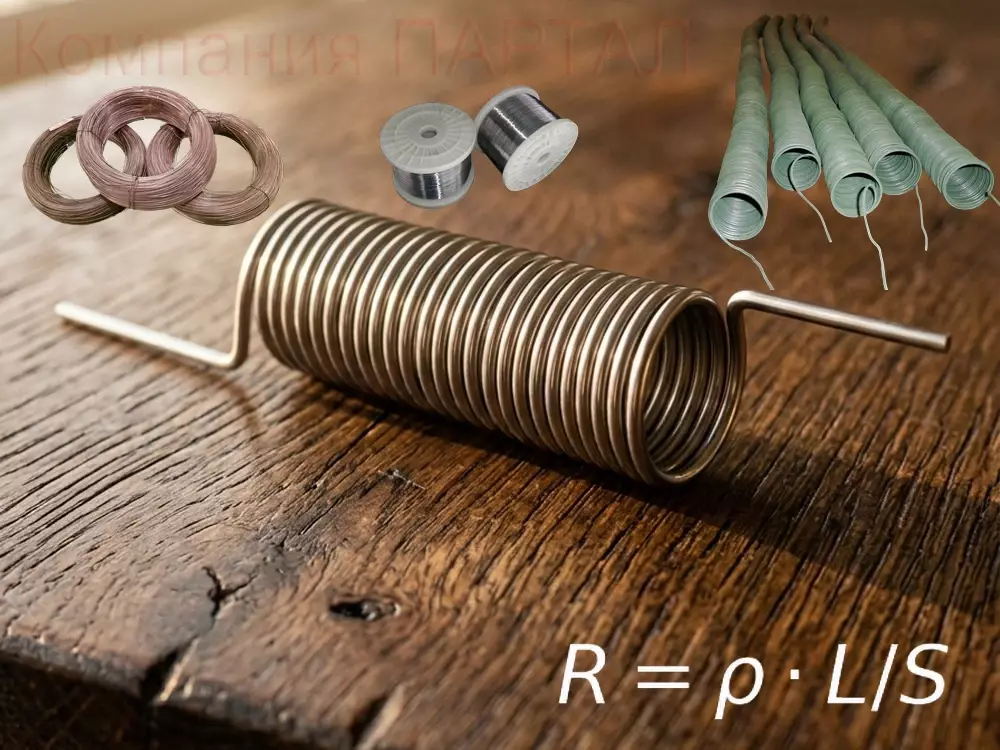

Нихромовая спираль: инженерный расчет, свойства сплавов и эталоны навивки

Анатомия идеального сплава: хромоникелевый стандарт

Нихромовая спираль — сердце термического оборудования. Базовые компоненты — никель и хром.

Классика индустрии — Х20Н80. Сплав обеспечивает максимальный ресурс системы.

Бюджетная альтернатива — Х15Н60. Здесь доля никеля урезана до 61%, но добавлено железо.

Это мощно снижает цену, сохраняя рабочую стойкость до 1100 °C.
Кстати: Сплав изобрел Альберт Марш в 1905 году. До него нагреватели служили считанные часы.

Открытие Марша навсегда изменило мир, став «искрой, запустившей индустрию» — именно нихром позволил создать первый коммерчески успешный электрический тостер.





Индустриальное применение и вакуумная плавка

Высокое электрическое сопротивление — козырь нихромового сплава.

Открытый элемент мгновенно отдает тепло. Сфера применения огромна: от тепловентиляторов до мощных муфельных печей.

Для крайне экстремальных задач выбирают сплавы Х20Н80-ВИ. Индекс «ВИ» означает вакуумно-индукционную плавку.
Кстати: Плавка в вакууме на 100% исключает попадание атмосферных газов в сплав нихрома.

Такая проволока обладает феноменальной плотностью без микрораковин.

Сегодня ее применяют не только в печах, но и в аппаратных узлах аэрокосмической отрасли и сверхточных вакуумных приборах.

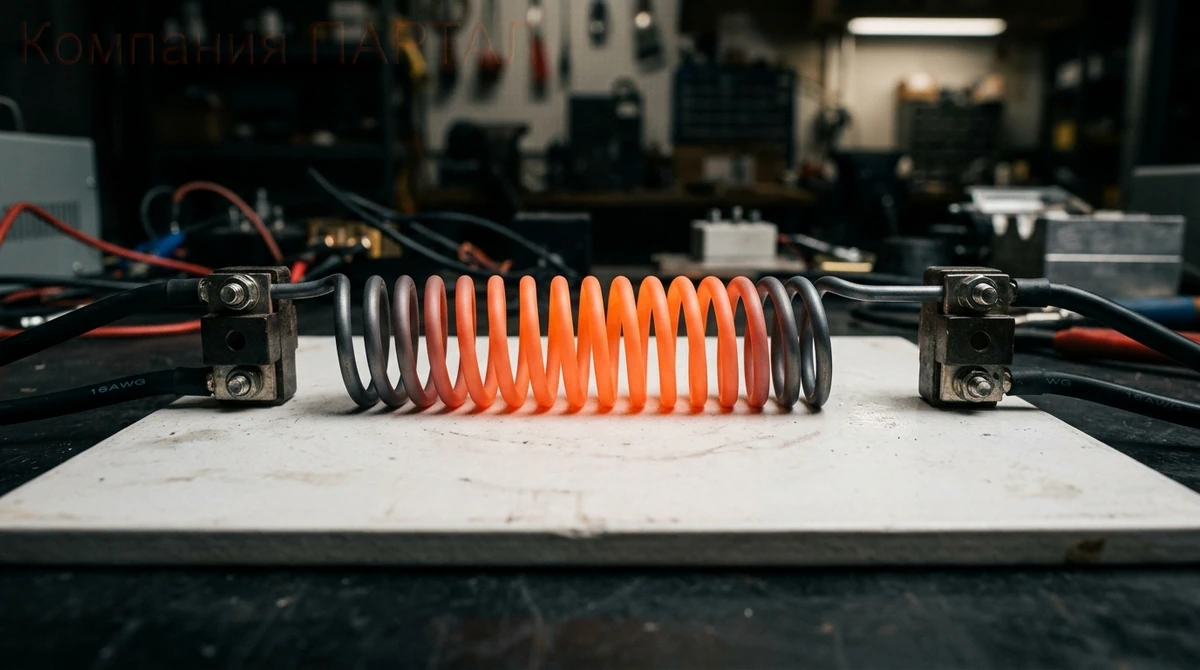

Температурная динамика и среда эксплуатации

Нагрев сплава напрямую диктуется силой тока.

Проволока Ø 0,3 мм при 2,7 А выдаст 700 °C, а при 3,4 А раскалится уже до 900 °C.

Окружающая среда вносит коррективы. Вода ускоряет теплообмен — рабочий ампераж смело завышают на 50%.

В закрытых трубчатых системах отвод тепла падает, требуя превентивного снижения тока.
Кстати: Секрет феноменальной живучести нихрома скрыт в самогенерации тончайшей пленки оксида хрома при первом пуске.

Это огнеупорный панцирь. Если пленку разрушить механически, при горячем контакте с кислородом она мгновенно самовосстанавливается.





Инженерная математика: расчет мощности и шага

Грамотное производство начинается с физики.

Силу тока находим через мощность (I=P/U), а сопротивление нихрома — по классическому закону Ома.

Длину вычисляем по таблицам ГОСТ 12766.1-90.

Важнейший физический параметр — шаг навивки. Плотные витки сильно аккумулируют энергию, растянутые — усиливают охлаждение.
Кстати: Опытные технологи всегда соблюдают жесткое «правило шага».

Дистанция между витками обязана превышать диаметр проволоки минимум в 1,5 раза.

Меньший зазор вызывает взаимный перегрев витков инфракрасным излучением, что ведет к деструкции металла.





Эталонная навивка: от теории к готовому элементу

Зная длину и диаметр оправки, вычисляем количество витков: N = L / (π • (D + d)).

Ручная намотка чревата микротрещинами. Доверьте процесс инженерам.

Компания «ПАРТАЛ» с 1995 года поставляет прецизионные сплавы.

Мы четко рассчитаем нагрузку и намотаем спирали на ЧПУ-станках строго по вашему ТЗ или рабочим чертежам.
Кстати: На серьезных заводах применяют тензометрический контроль натяжения.

Ручная намотка локально вытягивает волокна, хаотично меняя сопротивление.

Станковое производство сохраняет однородность структуры, что физически удваивает срок бесперебойной службы нагревателя.
