Электрические печи сопротивления: полный гайд по видам, типам, принципам работы и сплавам в нагревательных элементах

Закон Джоуля—Ленца: физика, превращающая ток в производительность

Электрические печи сопротивления (ЭПС) управляют индустрией с момента открытия закона Джоуля—Ленца в 1841 году.

Принцип проще, чем кажется: ток, встречая сопротивление, преобразуется в тепло.

Формула Q = I²Rt описывает всё.

Вариация U²/R•t позволяет инженерам гибко подходить к проектированию под разные сценарии.
В ЭПС реализуется метод косвенного нагрева.

Специальные нагревательные элементы поглощают электроэнергию, а затем передают тепло деталям тремя путями одновременно: радиацией (излучением), конвекцией (воздушными потоками) и теплопроводностью.

Это даёт инженерам беспрецедентный контроль над процессом.

Косвенный нагрев исключает прямой контакт тока с заготовкой — материал не загрязняется окислами электродов, не теряет легирующие элементы. Это критично для дорогостоящих сплавов.
При увеличении тока в два раза тепловыделение растет в четыре раза (формула I²R).

Это создает уникальную возможность регулировать интенсивность нагрева в реальном времени.

Печи первого поколения (1890–1920-е годы) не имели такого контроля — они просто включались и отключались вручную.

Современные микропроцессорные системы позволяют поддерживать точность ±1 °C на протяжении часов.
Исторический факт — первые ЭПС появились в конце XIX века как лабораторные установки и революционизировали металлургию, вытеснив угольные печи за счёт точности управления температурой.

Сегодня они контролируют производство авиадвигателей, хирургического инструмента и ювелирных изделий.

ЭПС стали основой авиакосмической промышленности, где допуск на температурный режим составляет ±5 °C.

Закон, открытый 185 лет назад, остаётся безальтернативным для высокоточной термообработки.
Формула мощности: P = I²R = U²/R

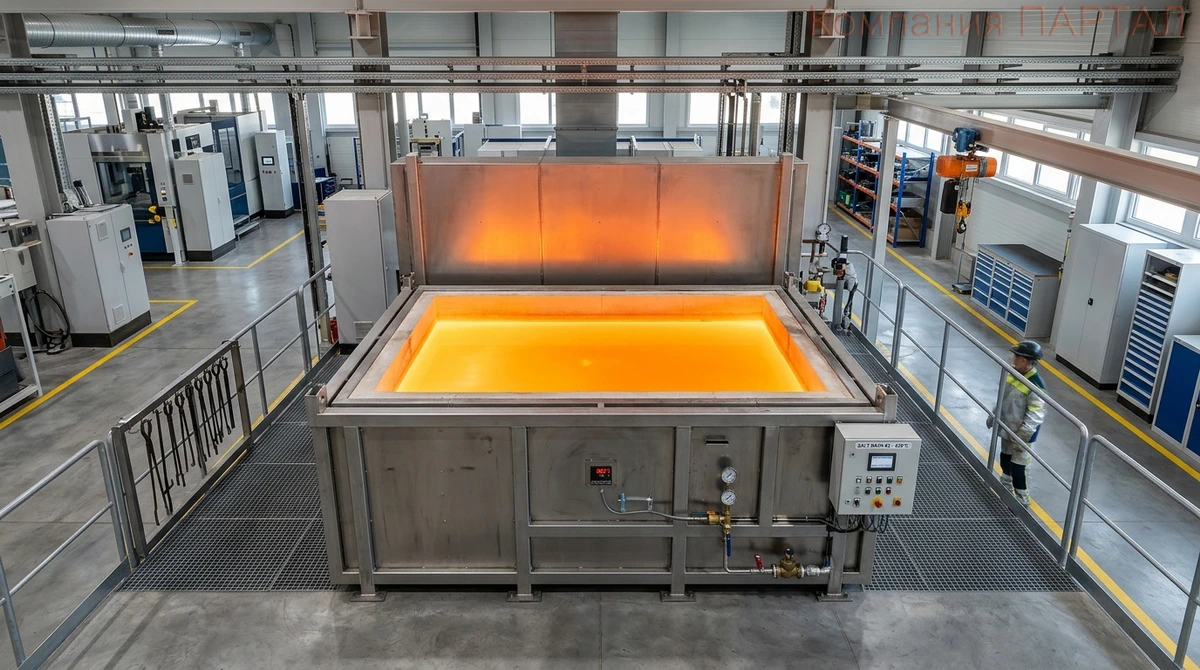

Печи с соляной ванной: скоростная закалка без компромиссов

Это оружие выбора для крупносерийного производства.

Ванна наполняется расплавом солей (хлорид натрия NaCl или хлорид бария BaCl₂) и работает как проводящая среда.

Ток прямо проходит через жидкую соль между электродами — температура взлетает до 1000–1300 °C за минуты.

Процесс феноменально быстрый: небольшая деталь достигает рабочей температуры за 2–5 минут.

Детали прогреваются равномерно, без градиентов.

Закалка происходит за 15–30 секунд вместо часов в камерных печах.
Три преимущества делают эти печи незаменимыми:
1. Скорость прогрева.
2. Защита от деградации. Расплав герметизирует поверхность, блокируя кислород.

Окисление и обезуглероживание стали — побеждены.

Это позволяет обрабатывать инструмент без потери твёрдости.
3. Локальная селективная обработка. Можно нагреть только кромку лезвия, оставив сердцевину холодной.

Определенные части детали нагреваются быстрее благодаря их геометрии и поверхности.

Индивидуальный подход к каждой детали.
Требование переменного тока (до 20 В, до 3000 А) — не прихоть.

Постоянный ток вызовет электролиз соли, разложит хлориды и испортит химический состав ванны.

Европейские стандарты DIN 17052 и ISO 10208 жёстко это регламентируют.

Во избежание электролиза расплава печи запитываются исключительно переменным током низкого напряжения.

По мере прогрева соли её сопротивление падает, поэтому напряжение автоматически снижают — иначе мощность выйдет из-под контроля и оборудование перегорит.

Недостаток один: соляная ванна требует утилизации использованной соли и защиты рабочих от брызг расплава.
Экспертный факт: Соляные ванны используются в авиационной и аэрокосмической промышленности уже 80+ лет.

Крыльевые кронштейны самолётов и лопатки турбин закаляются в таких печах благодаря невозможности достичь такой скорости и равномерности другими методами.

Контроль глубины цементирующего слоя здесь достигает ±0,05 мм — такая точность невозможна в других печах.

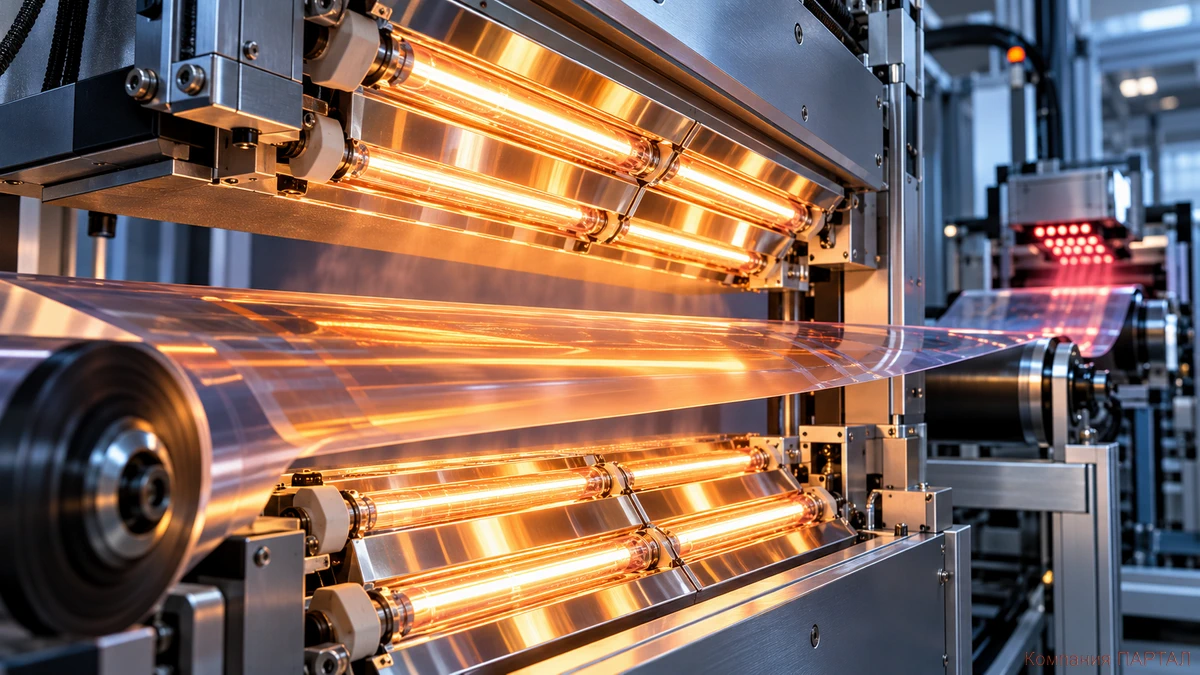

Инфракрасные печи: невидимое тепло, видимые результаты

Лучистые печи работают как солнце — излучают энергию на расстояние.

Переносят энергию по совершенно иному принципу — чистым радиационным излучением.

Источники: вольфрамовые или кварцевые лампы мощностью 250–1000 Вт, нить которых раскаляется до 2300 °C.

Здесь кроется первый сюрприз: лампы работают при пониженном напряжении (115 В вместо стандартных 220 В), что стабилизирует нить и продлевает её жизнь.
При такой температуре спектр смещается в инфракрасный диапазон, а видимого света становится минимум. Длины волн в точности совпадают с поглощающей способностью материалов.

Лампы не ослепляют и живут дольше — 5000+ часов вместо 1000 часов обычных ламп накаливания. Практически вся энергия переходит в полезное тепловое излучение.
Родиевые отражатели (алюминий бронзирован родием) фокусируют 95% излучения в рабочую зону и направляют каждый фотон точно на объект.

Детали достигают 200–300 °C при интенсивности до 7000 Вт/м² — это сопоставимо с интенсивностью солнечной радиации на поверхности земли.

Конвейер движется непрерывно — производительность взлетает.

Ленточные конвейеры организуют непрерывный проход деталей.

Такой способ идеален для тонких заготовок, полимерных материалов, электроники.

Печи монтируют на лёгком каркасе без тяжёлой футеровки, что снижает стоимость и вес оборудования на 30–40 %.

Минус: требуют предварительного отражающего экрана, чтобы не нагреть окружающее оборудование.
Тонкость: Инфракрасные печи — единственный выбор для гибких и тонких материалов.

Ткани, пластмассы, композиты нагреваются мягко, без прямого контакта с горячими поверхностями.

Авиационная промышленность использует их для пайки алюминиевых сот и углепластиков.

Конвекционные потоки здесь минимальны — только чистое излучение.

КПД таких установок достигает 85–95 % — один из наивысших показателей среди всех типов термического оборудования.
Современное применение: LED-технологии начинают вытеснять классические лампы.

Матрицы инфракрасных светодиодов работают холоднее, дольше и управляются микроконтроллерами с точностью до миллисекунды.

Применение в производстве гибких печатных плат, сушке лакокрасочных покрытий, термообработке пластмасс.

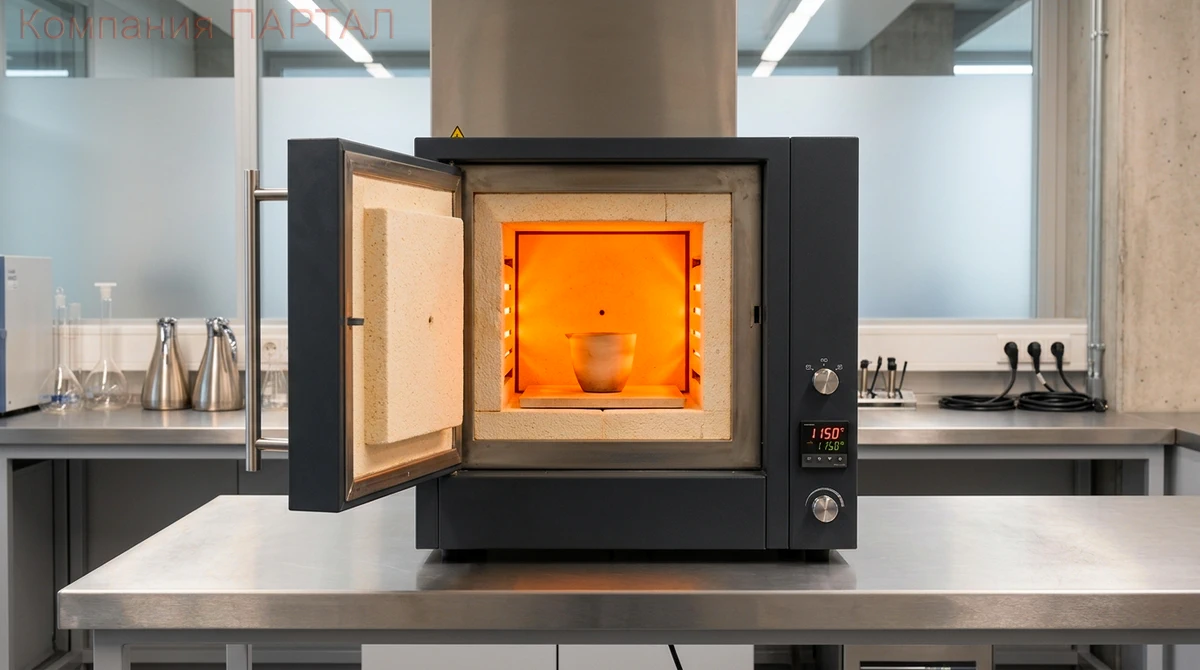

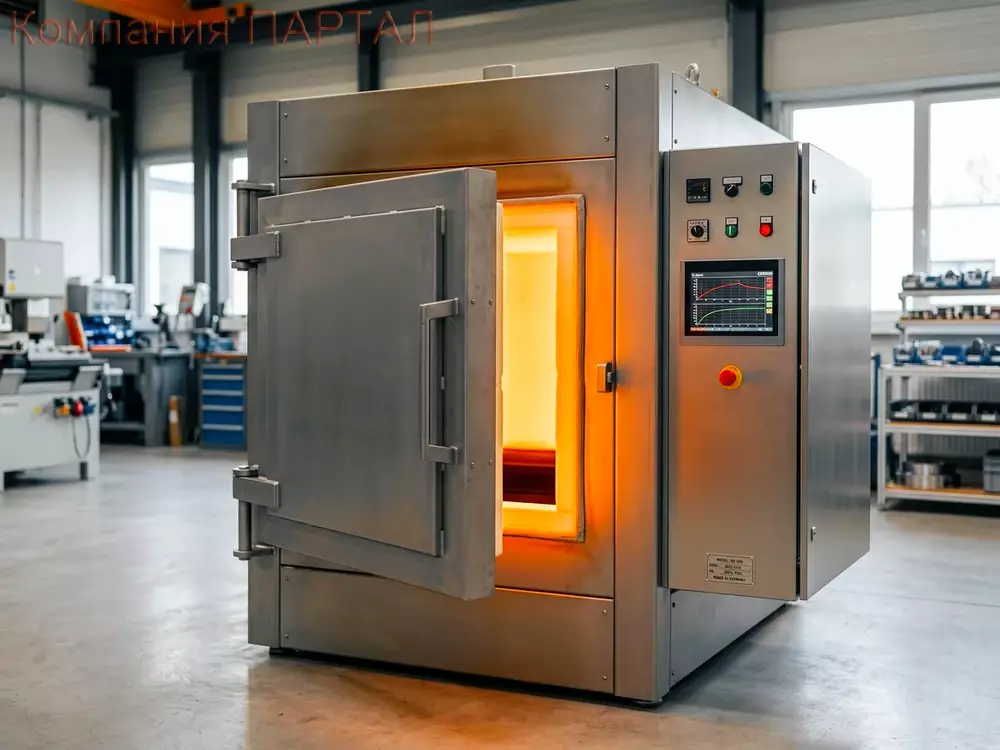

Муфельные печи: абсолютная изоляция как гарантия качества

Муфельная печь — это изолированная камера внутри печи, классический дизайн, проверенный столетиями.

Внутри массивного корпуса находится замкнутая огнеупорная и газонепроницаемая камера (муфель), полностью изолированная от нагревательных элементов. Нагревательные спирали находятся снаружи или вмонтированы в стенки муфеля.

Обрабатываемый материал размещается внутри замкнутой, газонепроницаемой полости.
Эта архитектура создает три критических преимущества:
1. Материал внутри никогда не контактирует с раскаленными спиралями — нет риска прямого повреждения, исключается прямое воздействие раскалённых нагревателей на заготовку.
2. Нагревательные элементы защищены от агрессивных газов (парообразный углерод, хлор, сернистые соединения), которые выделяются из загрузки при нагреве — это дает спиралям в 2–3 раза большую долговечность.
3. Температурное поле внутри муфеля исключительно однородно (дельта не превышает ±2 °C).
Атмосфера в муфеле контролируется абсолютно.

Можно наполнить её азотом (инертная атмосфера), выкачать воздух (вакуум) или создать восстановительную среду водородом.

Окисление и карбидизация невозможны. Диапазон работы: 700–1400 °C.

Муфельные печи — рабочие лошадки лабораторий и мелкосерийного производства.

Применение: анализ веществ, выплавка металлов в тиглях, спекание керамики, термообработка инструмента, закалка драгоценных сплавов.
Компромисс: КПД ниже, чем у других типов (составляет 50–70 %), потому что часть энергии идёт на прогрев самого муфеля и его массивных стенок толщиной 50–100 мм.

Окупается это точностью, надёжностью и универсальностью.

Муфельные печи незаменимы, когда требуется исключить контаминацию и обеспечить воспроизводимость процесса с точностью до единиц градусов.
Экспертный факт: Муфельные печи использовались Кюри при открытии радиоактивности (1898) — тогда это был единственный способ нагреть образцы без контакта с пламенем.

В СССР муфельные печи с вакуумом применялись при создании титановых сплавов для космоса — любое окисление убивало прочность.

В криминалистике они используются для анализа химического состава.

Современная версия с микропроцессорным ПИД-контроллером удерживает температуру с точностью ±2 °C.

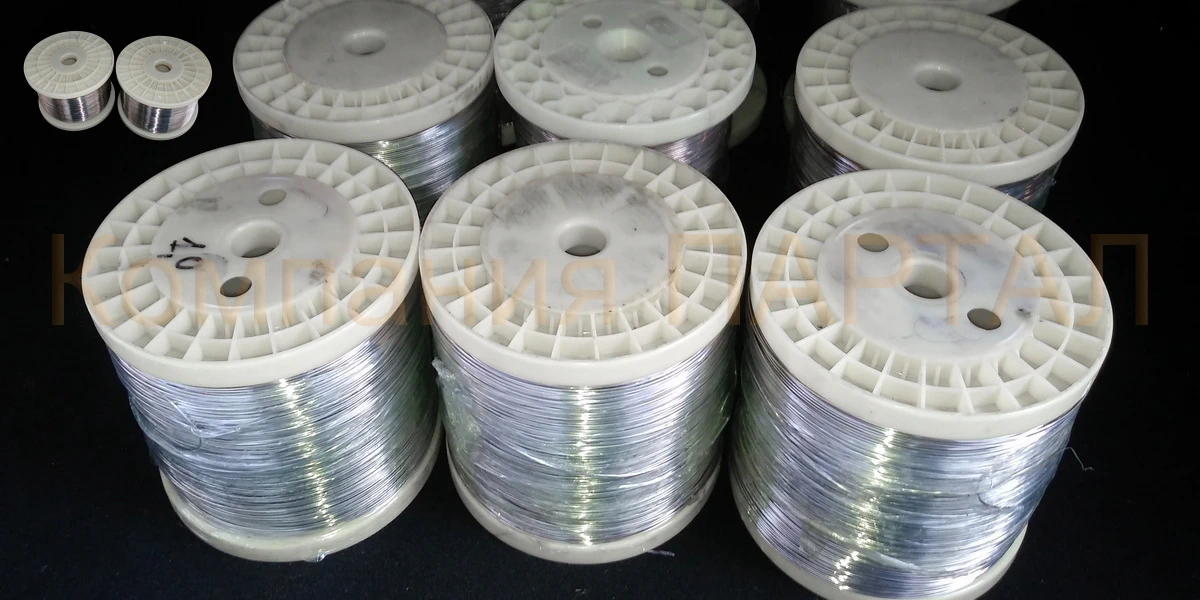

Нихромы: рабочая лошадка, которой доверяют уже больше века

Нихром — никель-хромовый сплав (марки Х20Н80, Х15Н60) — королевский материал для нагревательных элементов, доминирующий в диапазоне 700–1120 °C.

Его главные козыри: простота обработки, пластичность и свариваемость.

При первом нагреве на поверхности нихрома спонтанно образуется плотная и герметичная плёнка оксида хрома Cr₂O₃, предотвращающая дальнейшее окисление и перегорание проволоки или ленты.

Это эволюционный успех: нихром самоуплотняется при работе!
Характеристики впечатляют: плотность 8200–8400 kg/m³, удельное сопротивление 1,10–1,18 мкОм•м, температура плавления 1390–1400 °C.

Рабочий потолок — 1000–1120 °C (в атмосфере воздуха).

Нихром легко обрабатывается, хорошо спирализуется, не ломается при изгибах, отлично сваривается (точечная сварка спиралей к шинам — стандартный процесс с надёжностью 99,9 %).

Не требует защитной среды при работе.

Нихромовые спирали служат 5–10 лет даже при круглосуточной работе, а при правильной эксплуатации — до 15–20 лет.
Минус один: дорогая цена из-за содержания никеля (никель — дефицитный элемент) и потеря прочности при превышении температур.

В промышленных печах малого тоннажа нихром остаётся эталоном.

В аэрокосмосе, медицине, приборостроении — везде спирали делают из нихрома.
Кстати: Нихром запатентован немецкой компанией Krupp в 1905 году.

За 120 лет он только улучшился.

Новые композиции (Х15Н60Ю3А) добавляют алюминий для повышения температуры до 1100 °C и снижения окисления, добавляя ещё 10–20 % к ресурсу.

Эти модификации используют в медицинских стерилизаторах и пищевом оборудовании.

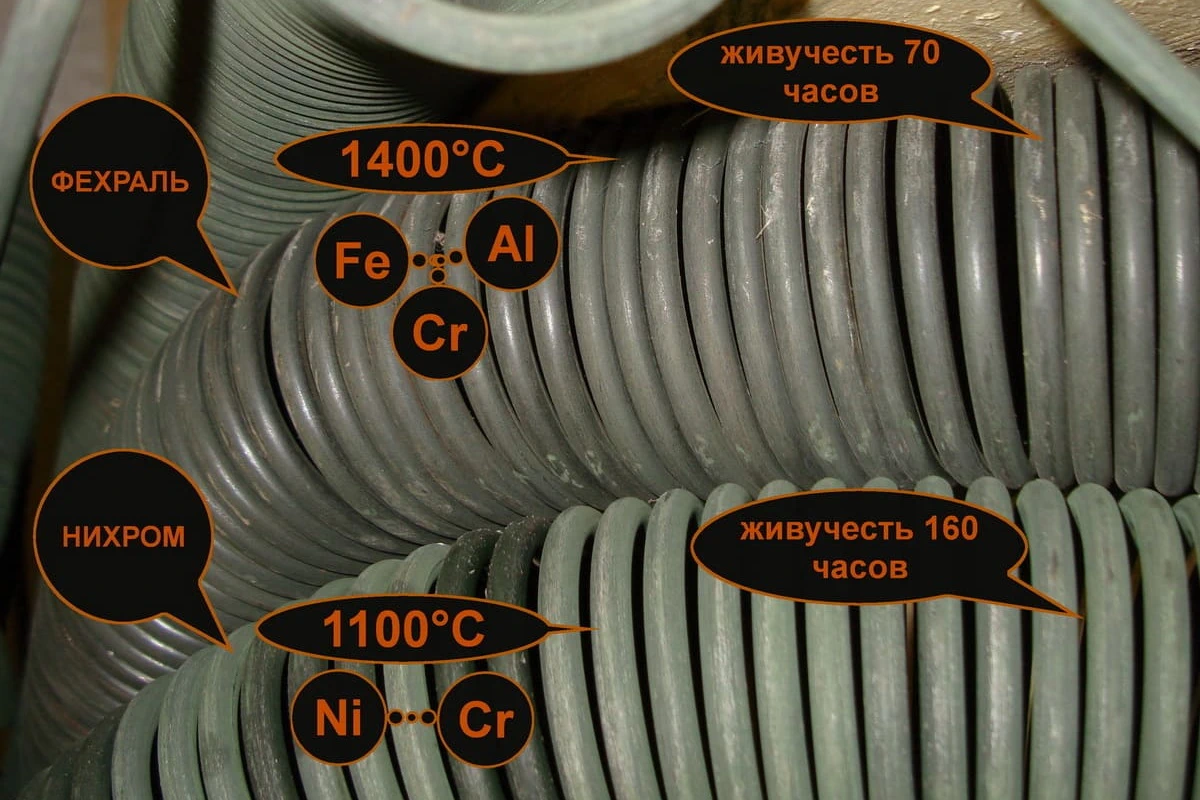

Фехрали: дешевизна, которая требует компромисса

Фехраль — железо-хром-алюминиевый сплав (Х23Ю5А, Х27Ю5Т) — экономный выбор, вытеснивший нихром в высокотемпературных печах.

Без дорогого никеля сплав стоит в 2–2,5 раза дешевле нихрома.

Температура эксплуатации выше: 1200–1350 °C против 1000–1120 °C у нихрома.

Это позволяет делать спирали тоньше и экономить сплав.
Плотность 7100–7300 kg/m³ ниже, удельное сопротивление выше (1,30–1,45 мкОм•м), температура плавления 1500–1510 °C.

На бумаге выглядит идеально. Но есть серьёзные подводные камни и фехраль требует особого уважения:
1. Хрупкость после первого нагрева.

Причина — рекристаллизация структуры, рост зёрен кристаллической структуры и окисление алюминия, создающее упрочняющий слой.

Спираль становится ломкой — изгибать нельзя. Её устанавливают на производстве, и она больше не двигается.
2. Ползучесть. При высоких температурах (длительной работе выше 1200°C) сплав деформируется необратимо, вытягиваясь, провисая и теряя механическую прочность.

При 1300 °C спираль удлиняется на 1–2% в год.

Её периодически подтягивают, или она касается стенок печи, изменяя сопротивление и температурное распределение.
Эти явления резко ограничивают циклируемость печей — фехраль предпочитают для стационарных установок (промышленные сушилки, керамические обжигательные печи), где печь работает в режиме 24/7 без остановок.

Для лабораторных печей, где требуется частый пуск-останов, остаются верны нихрому.





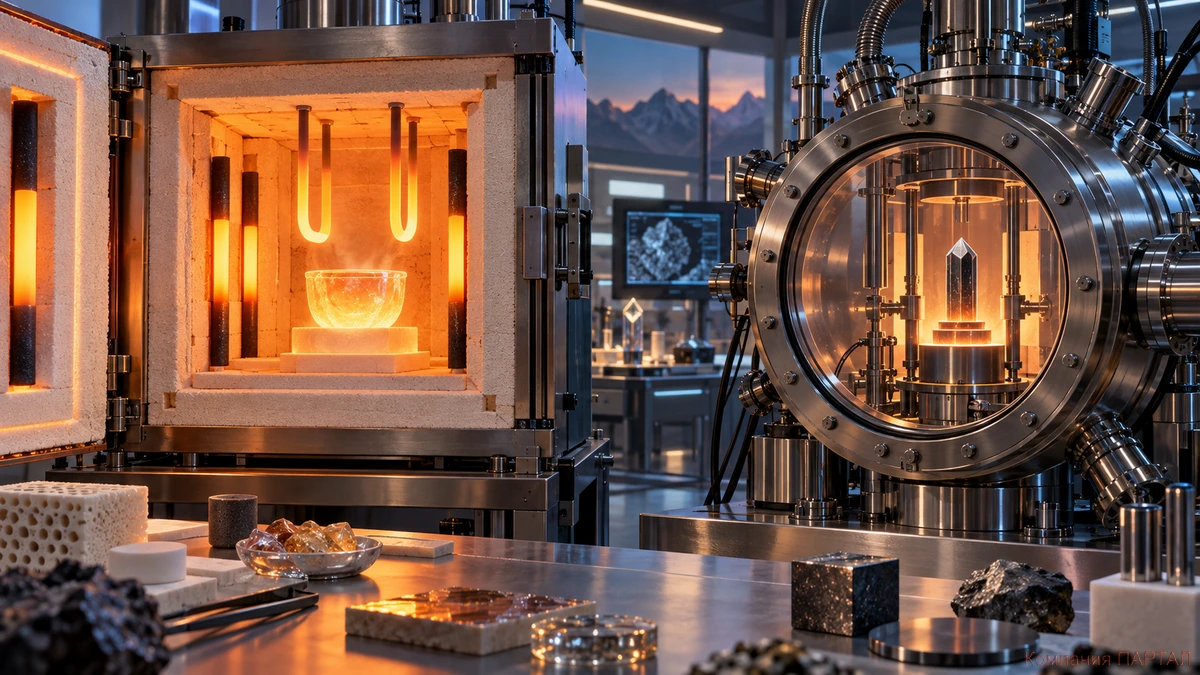

Экзотические сплавы: когда 1400 °C — это просто начало

Когда температура превышает 1400 °C, традиционные сплавы отказывают и начинают плавиться.

Инженеры обращаются к тугоплавким металлам и керамике:
Карборунд (SiC). Неметаллический керамический элемент.

Выдерживает 1600–1700 °C. Используется в муфельных печах для плавки стекла и керамики. Хрупкий, требует бережного обращения.
Вольфрам (Tпл 3422 °C) — самый жаростойкий из металлов, это вторая по высоте температура плавления среди всех элементов (после углерода).

Молибден (Tпл 2623 °C) — чуть менее жаркий, но дешевле.

Тантал (Tпл 3290 °C) — экзотический и дорогой, но чрезвычайно устойчив к коррозии.
Дисилицид молибдена (MoSi₂). Современный чемпион: держит 1700 °C в воздухе благодаря защитному стеклообразному слою. Используется в высокотемпературных лабораторных установках.
Критическое условие: вольфрам, молибден и тантал работают только в среде инертных газов (аргон, гелий) или глубокого вакуума.

При контакте с кислородом они окисляются и рассыпаются при нагреве за минуты.

Ресурс вольфрамовых нагревателей при работе в вакууме — десятки тысяч часов.
Применение: синтез редкоземельных элементов, выращивание кристаллов кремния и арсенида галлия, исследовательские печи для материаловедения.

Вольфрамовые нагреватели используются в электронных микроскопах для ионизации газа и в рентгеновских трубках. Стоимость такого промышленного оборудования измеряется миллионами рублей.
На заметку: В России разработана технология спечённых карбидных элементов на основе вольфрама и никеля.

Они держат 1800 °C и служат 2000+ часов.

Применяются в космической промышленности при тестировании теплозащитных материалов спускаемых аппаратов.





Регулирование мощности: три способа управления хаосом

Количество выделяемого в печи тепла и мощность подчиняются формулам I²•r•t, (U²/r)•t или P = U²/R.

Изменяя ток, напряжение или сопротивление, инженеры добиваются точного теплового режима.

Система регулирования в современных электропечах осуществляется тремя базовыми способами:
Способ 1. Изменение приложенного напряжения. Самый старый способ.

Реализуется с помощью понижающих силовых трансформаторов с переключателями ступеней напряжения (отпаек), автотрансформаторов или индукционных регуляторов, которые варьируют напряжение со 220/380 В до рабочих значений (20–100 В).

Преимущество: простота. Недостаток: дискретность регулировки (обычно 5–10 ступеней).

В соляных ваннах это обязательно и является критическим условием: по мере прогрева расплава его сопротивление падает (соль становится лучшим проводником), и для удержания постоянной мощности напряжение снижают. Контроль — защита.
Способ 2. Изменение сопротивления нагревателей. Метод перекоммутации основан на дискретном переключении схем соединения групп нагревательных элементов (с последовательного на параллельное или со «звезды» на «треугольник») с помощью силовых контакторов.

Каждое переключение меняет общее сопротивление цепи и применяется для ступенчатого изменения мощности в различных фазах технологического цикла.

Подходит для камерных печей, где требуется несколько фиксированных режимов.

Пример: три спирали по 10 Ом в последовательном соединении дают 30 Ом (низкая мощность).

В параллельном — 3,3 Ом (высокая мощность).

При 380 В мощность взлетает с 4,8 кВт до 43 кВт. Способ работает, но громоздкий.
Способ 3. Импульсное регулирование времени питания.

Широтно-импульсная модуляция (ШИМ) — это современный король управления и наиболее эффективный метод контроля.

Вместо изменения амплитуды напряжения система циклически включает и отключает печь от сети, варьируя соотношение длительности импульса и паузы (времени включения к периоду).

Если печь включена 40 % времени — получаем среднюю мощность 40 %.

Этот способ обеспечивает плавность, регулировку без больших скачков мощности, отсутствие искр и минимальные потери.
Инсайт: ШИМ изобретена в 1950-х годах для управления мощностью в радарах и ускорителях.

Сегодня тиристорные модули (кремниевые управляемые выпрямители) коммутируют токи 1000+ ампер с частотой до 10 кГц, почти без потерь.

Твёрдотельные реле (SSR) полностью вытеснили электромеханические реле, которые изнашивались за 100 000 циклов. Современные SSR работают 10 миллионов циклов.

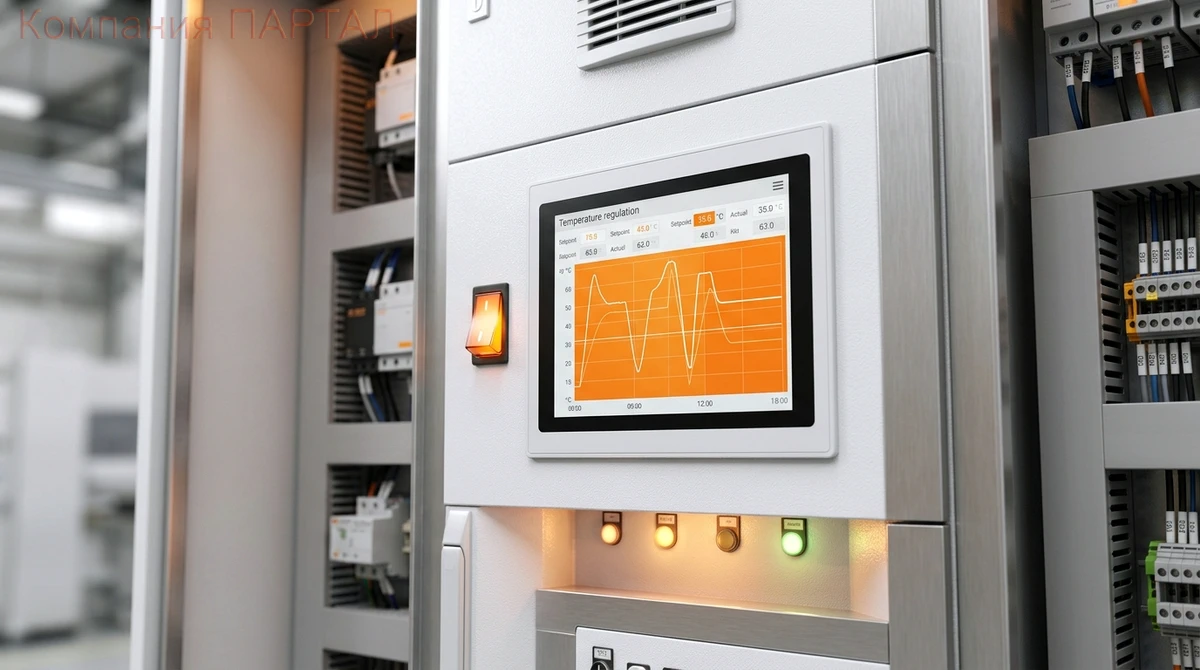

Системы автоматического управления: ПИД-регуляторы против хаоса

Когда-то цеховой рабочий вручную трогал рычажок трансформатора, глядя на ртутный термометр.

Это было ненадёжно и неточно.

В устаревших конструкциях печей 1950–1980-х годов циклическое управление выполнялось электромеханическими реле, магнитными контакторами и биметаллическими термостатическими выключателями, что приводило к быстрому износу контактов (они изнашивались за 2–3 года).

При размыкании цепи с индуктивной нагрузкой возникала дуга, контакты прогорали, требовалась замена.
В современных системах автоматизации ручное управление и релейные схемы полностью заменены прецизионными электронными ПИД-регуляторами (пропорционально-интегрально-дифференциальными), микропроцессорными контроллерами и силовыми полупроводниковыми ключами — тиристорными модулями, симисторами, IGBT-модулями или твердотельными реле (SSR), обеспечивающими плавность, безыскровость, бесшумность и высокую точность поддержания теплового режима часами (точность ±1 °C).
Три компоненты ПИД:
•    P (пропорция). Регулятор пропорционально изменяет мощность при отклонении от целевой температуры.
•    I (интеграция). Устраняет остаточную ошибку, накапливая прошлые отклонения.
•    D (дифференциация). Предсказывает будущее отклонение и подавляет его заранее.
Вместе они создают плавный, стабильный нагрев без колебаний.
На заметку: ПИД-контроллеры впервые реализованы в 1940-х на авиационных топливных системах.

Законодатель — Николас Минорский. Его работа о нелинейных системах управления стала основой кибернетики.

Сегодня каждый смартфон содержит сотни ПИД-регуляторов — для яркости экрана, частоты процессора, громкости динамика.

Технический факт: современный тиристор может коммутировать 1000+ раз в секунду при токах до 100 А без деградации, удерживая тепловой режим неопределенно долго.





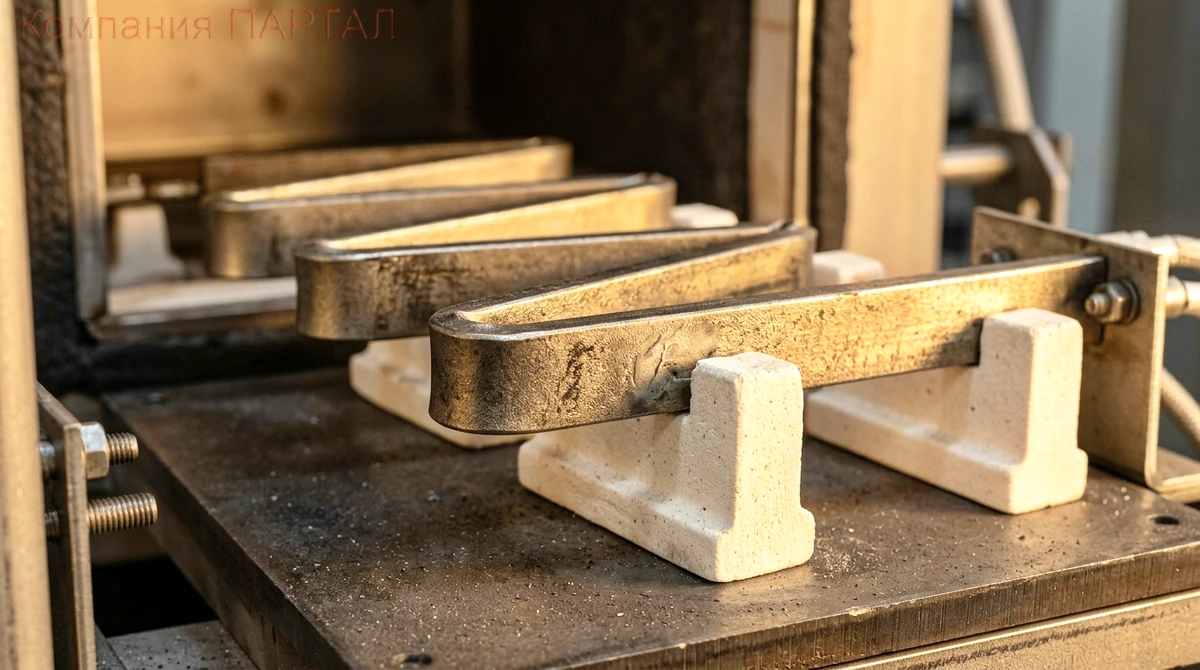

Таблица сравнения основных нагревательных сплавов

Марка	d, кг/м3	R 20 °C, мкОм•м	Т пл, °C	Т раб max, °C
Х20Н80, Х15Н60	8200–8400	1,10–1,18	1390–1400	1000–1120
Х15Н60Ю3А	7900	1,21–1,34	1350–1390	1100
Х25Н20С2	7820	0,90–1,00	1370–1400	900–950
Х23Ю5А, Х27Ю5Т	7100–7300	1,30–1,45	1500–1510	1200–1350



Нихром доминирует в надёжности. Фехраль — в температурном диапазоне. Жаростойкая сталь — промежуточный вариант, редко используемый.

Выбор в пользу того, какие требования критичнее: цена, долговечность или температурный потолок.





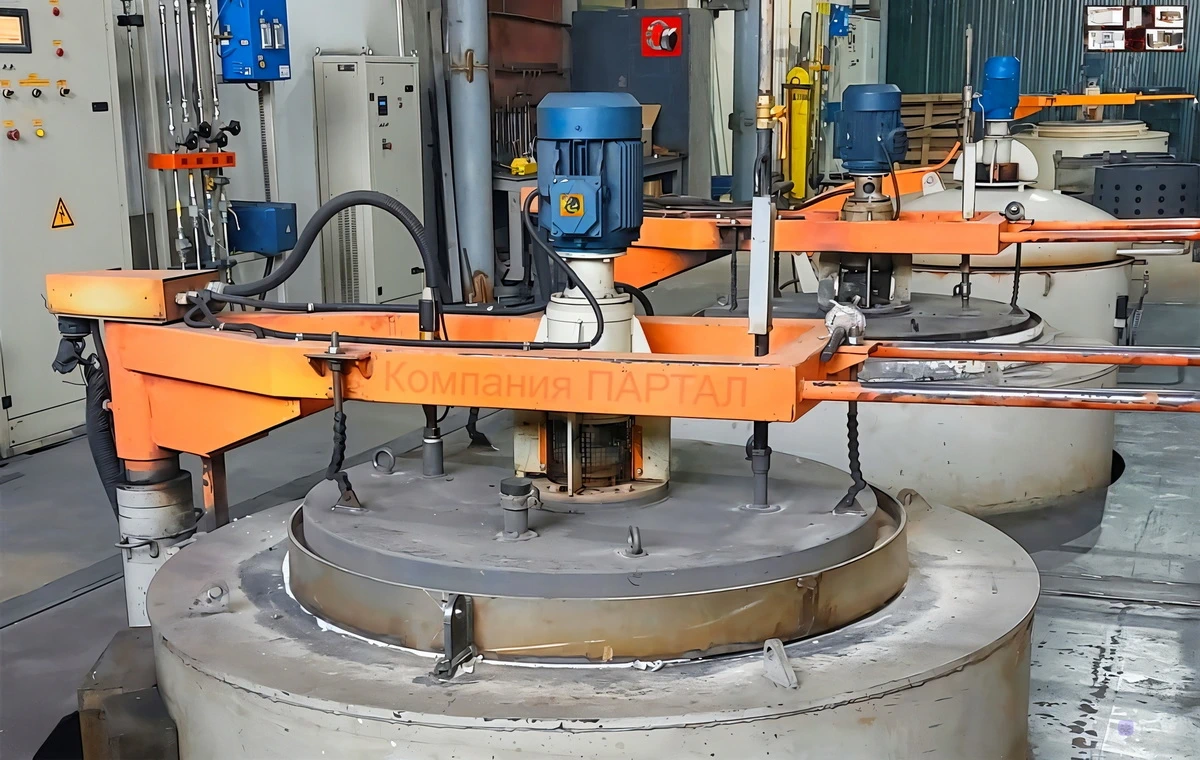

Практическое применение: где ЭПС творят чудеса

Авиация. Титановые сплавы закаляют в вакуумных муфельных печах при 950 °C. Окисление бы убило прочность. ЭПС с инертной атмосферой — единственное решение.
Медицина. Стерилизаторы используют нихромовые спирали, нагревающие воздух до 180 °C. Инструмент обеззараживается за 20 минут.
Ювелирное дело. Инфракрасные печи плавят золото и серебро с точностью до грамма.

Керамика. Муфельные печи обжигают глину и фарфор при 1200–1400 °C. Контролируемая атмосфера создаёт нужный цвет и текстуру.
Металлургия. Соляные ванны закаляют штампы, прессформы и режущий инструмент.
Легендарная история: немецкая фирма Heraeus в 1912 году создала первую высокотемпературную муфельную печь для плавки платины.

Платина плавится при 1768 °C. Сегодня их потомки — печи, работающие до 1800 °C, экспортируют в 50 стран мира.





Энергоэффективность и экономика: когда КПД решает всё

Теоретический КПД ЭПС близок к 100% — электрическая энергия преобразуется в тепло. Но практически КПД варьируется в зависимости от типа конструкции:
•    Инфракрасные печи: 75–95%. Зеркало отражает 95% излучения, но часть теряется боком. Лидируют благодаря отсутствию теплопотерь на нагрев конструкции.
•    Печи с соляной ванной: 70–90%. Соль — отличный проводник, потери минимальны благодаря конвекции жидкости.
•    Муфельные печи: 50–70%. Энергия уходит на прогрев массивных стенок, проигрывают в КПД, но компенсируют это универсальностью.
Способы повышения КПД:
1. Теплоизоляция. Слой керамического волокна толщиной 100 мм снижает тепловыделение в окружающее пространство на 70%.
2. Предварительный нагрев. Холодную печь прогревают хотя бы до 50% рабочей температуры — процесс ускоряется в 3 раза.
3. Оптимальный размер. Печь 10 литров прогревается за 30 минут, печь 100 литров — за 3 часа.

Любая электрическая печь сопротивления определяется полезным объемом рабочей камеры (муфельные печи — от 10 л до 1000 л, печи с соляной ванной — от 50 л до 5000 л).





Выбор печи: технический чеклист для инженера

Задача: закалить стальные ножи в промышленных объёмах.
Выбор: печь с соляной ванной.

Причины: скорость (1 минута вместо 2 часов), однородность прогрева, защита от окисления, производительность 1000+ деталей в смену.
Задача: анализ состава образца керамики.
Выбор: лабораторная муфельная печь 1000 °C с вакуумом.

Причины: изоляция от примесей, точный контроль атмосферы, объём 2–5 литров достаточен.
Задача: нагрев тонкой алюминиевой фольги перед формовкой.
Выбор: инфракрасная конвейерная печь 200 °C.

Причины: мягкий нагрев, отсутствие контакта с горячими поверхностями, непрерывный процесс.
Задача: плавка редкого титанового сплава в количестве 50 граммов.
Выбор: муфельная печь 1400 °C с графитовым тиглем в аргоновой атмосфере.

Причины: контроль окисления, возможность вакуума, малый объём.





Заключение: почему ЭПС — незаменимы

Электрические печи сопротивления прошли путь от лабораторных диковинок конца XIX века к промышленному оружию XXI.

Эволюционирующая система адаптируется к требованиям промышленности XXI века.

За 130 лет печи превратились в высокотехнологичные системы с микропроцессорным контролем.
Закон Джоуля—Ленца остаётся незыблемым.

Выбор конструкции (соляная ванна, муфель, инфракрасные лучи) определяется задачей.

Сплав нагревателя (нихром, фехраль, карборунд, вольфрам) выбирается под температуру и определяет долговечность и экономику всего производства.

Система управления (ШИМ, ПИД-контроллер, тиристорные ключи, SSR) гарантирует точность, плавность работы, исключает хаос старых электромеханических систем и нивелирует температурную нестабильность.
Знание классификации, характеристик и принципов управления — это компас для инженера, который стоит перед выбором оборудования.

Правильное решение экономит годы и миллионы рублей. Инвестиция в качественную ЭПС — вложение в прибыль.
