Жаропрочный жаростойкий лист на никелевой основе

Жаропрочный и жаростойкий листовой прокат по ГОСТ 5632-72: 5 марок с инженерной историей

На что опираться при выборе марки?

Жаропрочный листовой прокат (сплавы и стали) — это не расходник.

Это конструкционное решение.

Неверная марка = горячие трещины, потеря плоскостности (коробление), окисление поверхности.

Ниже представлены пять марок (четыре сплава и одна сталь), каждая под конкретную задачу


ХН78Т (ЭИ435) — первые реактивные двигатели

• Разработан: 1946–1947 гг., ВИАМ + завод «Электросталь».
• Задача: камеры сгорания с ресурсом 50–100 ч при 1000 °C.
• Применяется для деталей газоходов, элементов теплообменников и штампованных жаровых труб. Сплав идеально подходит для глубокой вытяжки, холодной гибки и пластической формовки сложных листовых деталей.
• В разделе: горячекатаные плиты, холоднокатаные листы, жаропрочная полоса.


ХН70Ю (ЭИ652) — сверхзвуковая авиация

• Разработан: середина 1950-х, под МиГ-19, МиГ-21 и мощные турбины.
• Задача: удержать геометрию при 1200 °C в окислительной атмосфере.
• Применяется для высокотемпературных экранов, защитных кожухов, чехлов термопар и элементов форсажных камер.

Лист обладает исключительной стойкостью к короблению и деформации при резких теплосменах.
• В разделе: тонколистовой прокат, жаростойкие плиты, экранирующие элементы.


ХН60ВТ (ЭИ868) — против горячих трещин

• Разработан: конец 1950-х — начало 1960-х, ЦНИИчермет + «Электросталь».
• Задача: создание жаропрочного сплава для производства изделий авиадвигателей и их последующей однородной сварки без горячих трещин, прочность при 1000–1100 °C.
• Применяется для изготовления листовых конструкций камер сгорания, трубопроводов, защитных кожухов форсажных камер, деталей выхлопных коллекторов, а также для футеровки и экранов промышленных печей.

Ключевое преимущество — стойкость листового металла к горячему трещинообразованию при высоких термоциклических нагрузках.
• В разделе: листовая сталь повышенной надежности, плиты для сварных конструкций.

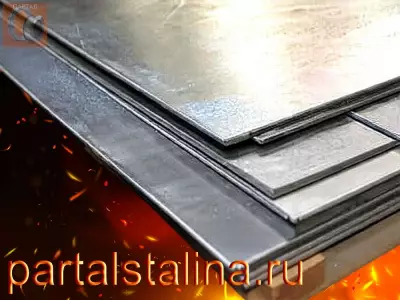

ХН77ТЮР (ЭИ437Б) — силовые листы для высоких нагрузок

• Разработан: рубеж 1940–1950-х, академик С. Т. Кишкин (ВИАМ).
• Задача: упругость при циклических нагрузках до 700 °C и высокое сопротивление ползучести под механической нагрузкой. Из листа изготавливают силовые фланцы, диафрагмы, высоконагруженные крепёжные пластины и корпусные элементы газовых и паровых турбин.
• В разделе: жаропрочные плиты повышенной прочности, конструкционный силовой лист.


20Х23Н18 (ЭИ417) — массовая жаростойкая сталь

• Разработана: конец 1930-х, массовое освоение 1940–1950-е.
• Задача: печестроение, нефтехимия, тяжёлое машиностроение до 1000 °C.
• Применяется для корпусов печей, муфелей, экранов, пиролизных труб, теплообменников, чехлов термопар.

Аустенитная структура обеспечивает лёгкую холодную гибку, вальцовку и формообразование крупногабаритных листовых конструкций.
• В разделе: жаропрочные листы и плиты в наличии, широкий выбор толщин и раскроев.
