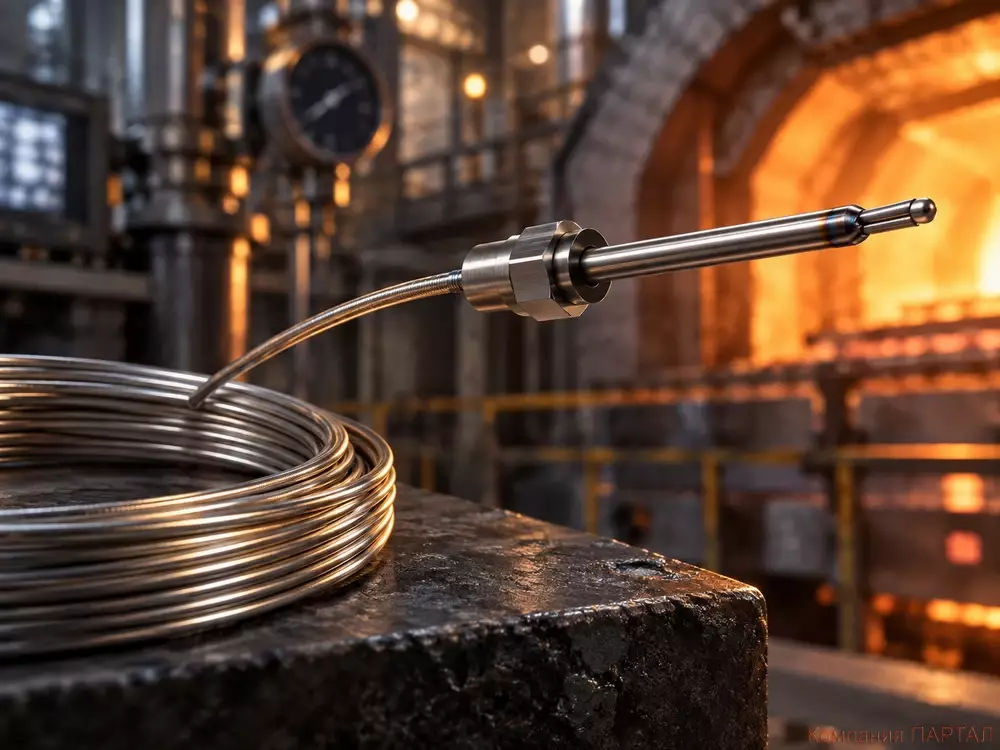

Хромель НХ9,5: термоэлектродный сплав для точного контроля температуры

Хромель часто воспринимают как «ещё один никель-хромовый сплав».

На практике его задача гораздо точнее. НХ9,5 создают не для нагревательных спиралей, а для измерения температуры: здесь важны не только химический состав и жаростойкость, но и стабильная термоэлектрическая характеристика проволоки.



Что такое хромель НХ9,5

Хромель — прецизионный никелевый сплав, в котором главным легирующим элементом служит хром.

В российской нормативной системе для термопар применяется хромель Т марки НХ9,5.

ГОСТ 492-2006 прямо указывает его назначение: проволока для термопар.

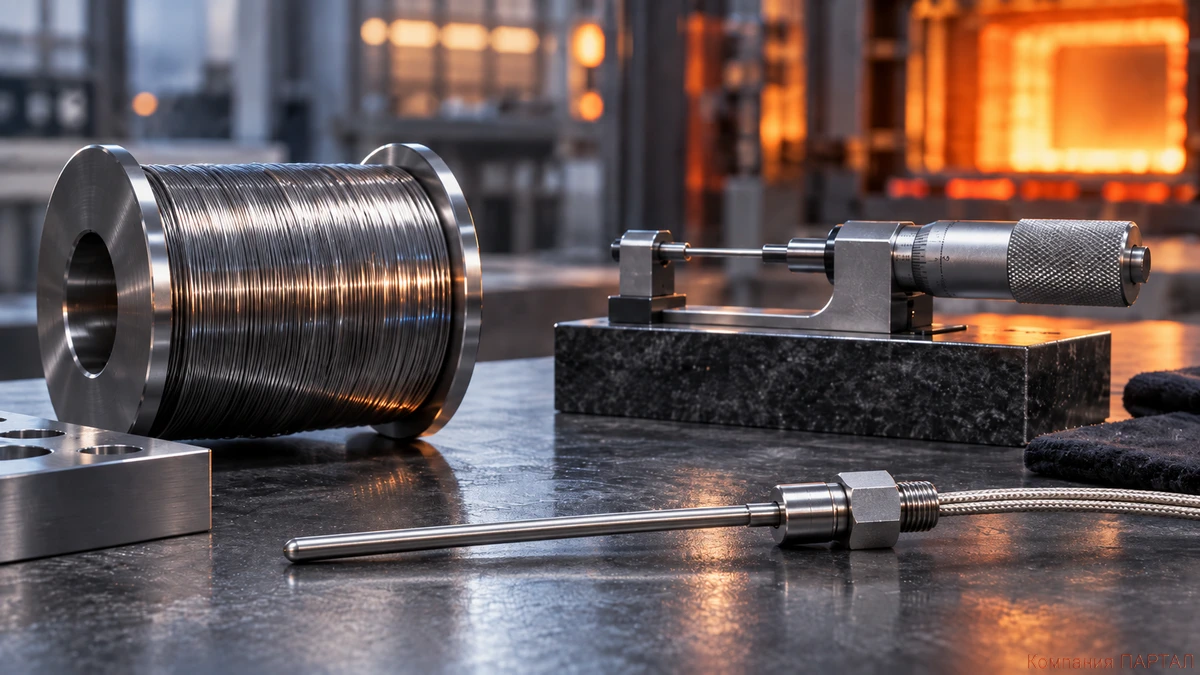

Важная особенность материала — сочетание жаростойкости и термоэлектрических свойств.

Поэтому хромель оценивают не как обычный конструкционный металл: для него критичны однородность по длине и соответствие нормируемой термо-ЭДС.
Экспертный нюанс: Хромель НХ9,5 и нихром — не одно и то же.

У них общая никель-хромовая природа, но разные составы, нормативные требования и назначение: нихром прежде всего нагревает, хромель прежде всего измеряет.

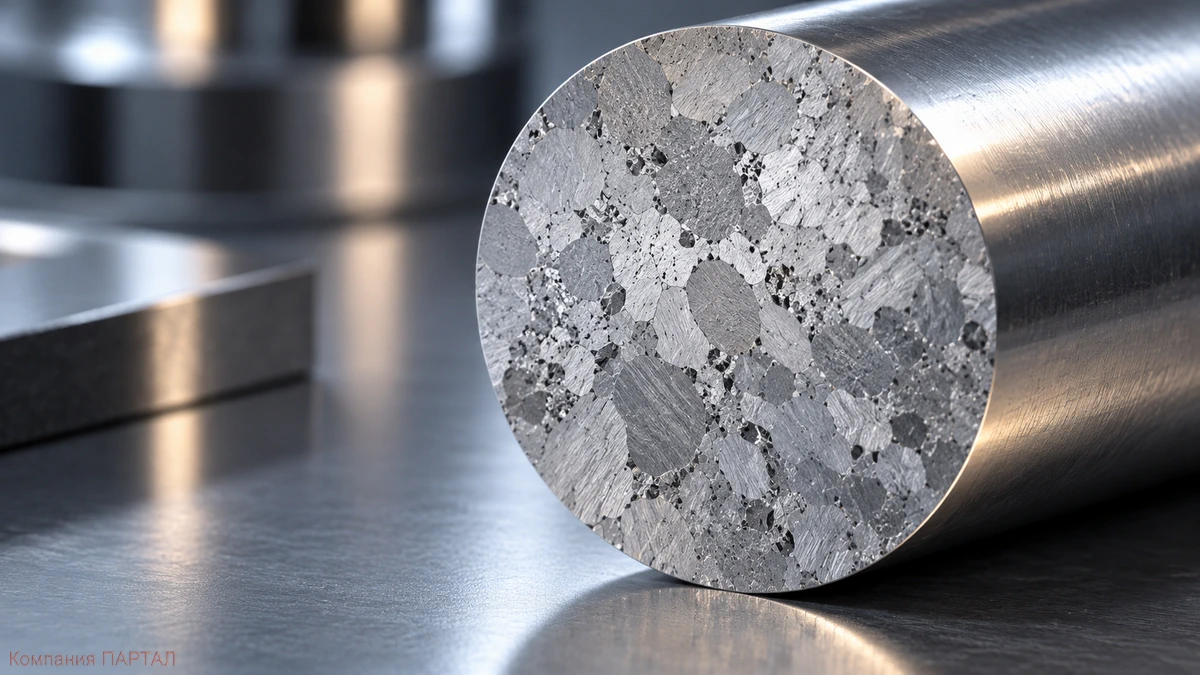

Состав хромеля по ГОСТ 492-2006

Основа НХ9,5 — никель. Массовая доля хрома составляет 9,0–10,0 %.

В составе также нормируется кобальт — 0,6–1,2 %, а содержание железа, меди, марганца, кремния, углерода и других примесей ограничено стандартом.
Число «9,5» в марке удобно показывает средний уровень хрома, но не заменяет нормативный анализ.

Для термоэлектродной проволоки даже небольшие изменения состава и структуры способны сместить термоэлектрическую характеристику.
Физический факт: Химический анализ ещё не доказывает, что проволока будет работать как правильный термоэлектрод.

ГОСТ 1790-2016 предусматривает отдельный контроль термо-ЭДС — то есть материал проверяют по его реальной измерительной функции.





Почему хром делает сплав жаростойким

При нагреве хром участвует в формировании защитных оксидных слоёв на поверхности.

Они замедляют дальнейшее окисление металла и помогают проволоке сохранять рабочие свойства в горячей окислительной среде.
Это не означает абсолютной неуязвимости.

На ресурс влияют температура, время, диаметр проволоки, состав атмосферы, загрязнение поверхности и число тепловых циклов.

Чем жёстче режим, тем быстрее меняются структура и термоэлектрические свойства.
Научный факт: Большая российская энциклопедия отмечает для хромеля сочетание жаростойкости и постоянства термо-ЭДС при длительной работе на воздухе в диапазоне примерно 20–1000 °C.

Это и объясняет его устойчивое место в промышленной термометрии.





Термоэлектрические свойства хромеля

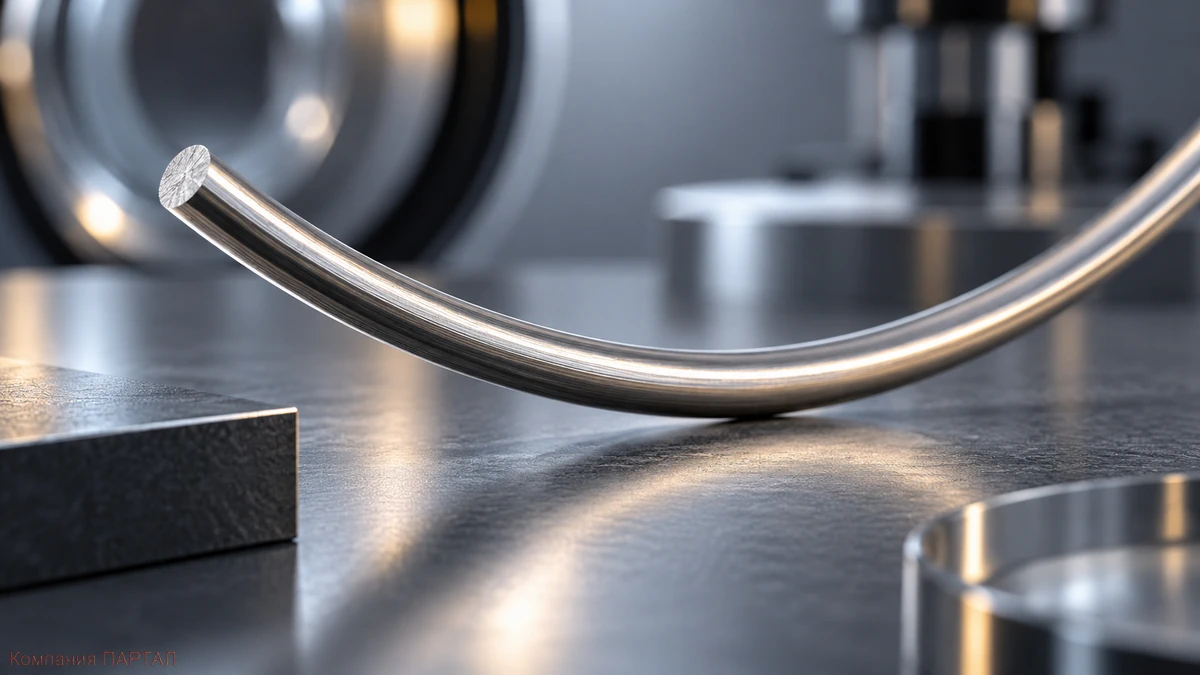

Хромель работает как специализированный термоэлектрод.

В российской практике НХ9,5 используется как положительный электрод нормированных термопарных систем.

При разности температур в цепи возникает термо-ЭДС, величина которой связана с температурой по установленной характеристике.
Именно поэтому проволоку нельзя оценивать только по сопротивлению.

Электрическое сопротивление и термо-ЭДС — разные параметры.

По справочным данным ГОСТ 1790-2016 сопротивление хромеля с температурой растёт умеренно, но измерительная функция определяется прежде всего термоэлектрической характеристикой.
Исторический факт: По данным Большой российской энциклопедии, промышленное производство хромеля началось ещё в 1920-х годах.

Сплав оказался настолько удачным для термометрии, что его принципиальная роль сохранилась и в современной нормативной базе.





Проволока НХ9,5 и требования к качеству

ГОСТ 1790-2016 распространяется на холоднодеформированную круглую проволоку для термоэлектродов.

Стандарт нормирует диаметр и его отклонения, состояние поверхности, электрическое сопротивление, термо-ЭДС, правила контроля, маркировки и поставки.
Для покупателя это практический момент: надпись «НХ9,5» сама по себе ещё не описывает качество конкретной катушки.

Для измерительной техники важны документ о качестве, назначение проволоки, диаметр и соответствие требуемому классу допуска.
Нормативный факт: ГОСТ оценивает ресурс термопар не по принципу «сплав ещё не расплавился», а по сохранению измерительной характеристики.

В справочном приложении пределом служит изменение термо-ЭДС не более 1 % в заданных условиях.





Где применяется хромель

Основная сфера НХ9,5 — промышленная термометрия.

Из него изготавливают термоэлектроды и чувствительные элементы датчиков температуры для печей, термических агрегатов, металлургического оборудования, энергетики, машиностроения, химических производств и лабораторных установок.
Хромель работает в составе термопарных пар, но подробно свойства второго электрода здесь не нужны: задача НХ9,5 — дать воспроизводимую термоэлектрическую характеристику и выдержать условия конкретного процесса.





НХ9,5 и НХ9: похожие названия, разное назначение

В ГОСТ 492-2006 рядом с хромелем Т НХ9,5 указан хромель К НХ9.

Это близкие по составу, но разные по нормативному назначению материалы.

НХ9,5 предназначен для термопар, а НХ9 — для компенсационных проводов.
Поэтому заменять один материал другим только из-за сходства названий нельзя.

В измерительной цепи важна не «похожесть» сплава, а соответствие тому назначению, которое заложено в документации на датчик и линию измерения.
Практический нюанс: Для ремонта термопары правильнее ориентироваться не на визуально похожую проволоку, а на марку, назначение и документированную термо-ЭДС.

В термометрии ошибочная замена может дать не обрыв, а незаметную систематическую погрешность.





Главное о хромеле НХ9,5

Хромель НХ9,5 — специализированный никель-хромовый термоэлектродный сплав.

Его сильные стороны — жаростойкость, воспроизводимые термоэлектрические свойства и возможность получать однородную проволоку для промышленных датчиков.
При выборе материала нужно смотреть не только на химический состав.

Температура, диаметр, атмосфера, класс допуска и подтверждённая термо-ЭДС напрямую определяют, насколько точно и долго будет работать измерительная система.



Нормативная база

• ГОСТ 492-2006 — марки и химический состав никелевых и медно-никелевых сплавов.
• ГОСТ 1790-2016 — проволока из хромеля Т, алюмеля, копеля и константана для термоэлектродов.
• ГОСТ Р 8.585-2001 — номинальные статические характеристики термопар.
• Большая российская энциклопедия. Статья «Хромель».
