Термопары: почему они ошибаются и как это исправить

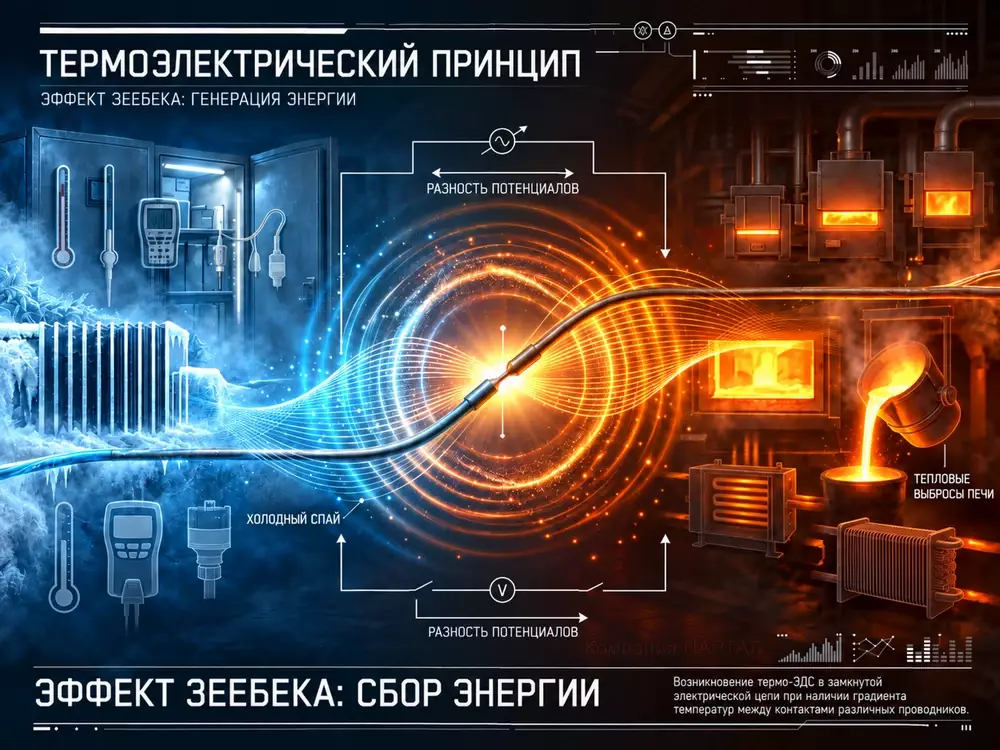

Что такое термопара и как она работает

Термопара — первичный измерительный преобразователь.

Два разнородных термоэлектрода, соединённых рабочим спаем.

Вдоль термоэлектродов возникает термо-ЭДС, значение которой зависит от температуры рабочего спая и свободных концов.
Принцип открыт Томасом Зеебеком ещё в 1821 году.

С тех пор физика не изменилась — изменились сплавы и точность.
Популярные типы: ТХА (тип K), ТЖК (тип J), ТХКн (тип E), ТМКн (тип T).

Для экстремальных условий — платинородиевые ТПП и ТПР, вольфрам-рениевые ТВР.

Рабочий диапазон: от −270 °C до +2500 °C.
Важный нюанс: реальный предел применения датчика определяет не сплав термоэлектродов, а термостойкость защитного чехла и класс изоляционной керамики.





Главное преимущество — и его скрытая цена

Термопара генерирует сигнал самостоятельно.

Внешнее питание не нужно — это класс генерирующих преобразователей.

Простота, надёжность, низкая стоимость.
Но у этого преимущества есть обратная сторона.

Термопара измеряет разность температур между рабочим спаем и свободными концами — холодным спаем. Любое тепловое воздействие на зону подключения искажает результат.
Исторический факт: именно из-за этого эффекта первые промышленные термоэлектрические преобразователи XIX века давали систематическую погрешность до 15–20 °C — пока инженеры не ввели принудительную компенсацию холодного спая термостатированием.
Современное решение: автоматическая компенсация температуры свободных концов во вторичном приборе.

Она должна быть стабильной и корректно настроенной.

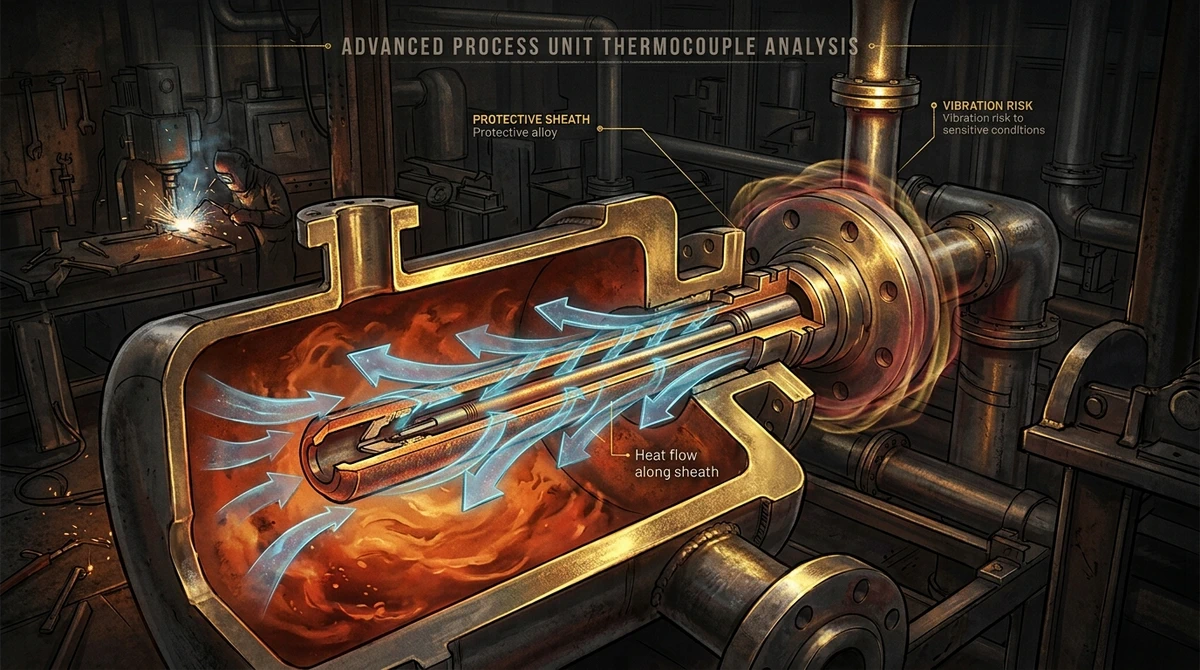

Ошибка монтажа: самый частый источник погрешности

Неправильная установка — причина №1 в практике промышленных измерений.

Датчик стоит не там или не так — рабочий спай не контактирует с контролируемой средой должным образом.
Правило глубины погружения: защитная арматура должна входить в контролируемую среду на глубину не менее 10–15 своих наружных диаметров.

Это минимизирует теплоотвод по телу арматуры — один из самых недооценённых источников систематической погрешности.
Дополнительный риск — вибрация.

В трубопроводах и агрегатах она механически разрушает спай или нарушает изоляцию термоэлектродов.

Антивибрационные гильзы и правильный выбор длины монтажной части — обязательное условие в таких установках.
Экспертный совет: перед монтажом рассчитайте тепловой поток вдоль арматуры.

Это даст реальную картину погрешности ещё до запуска.





Человеческий фактор: ошибки при настройке и подключении

Неверный тип НСХ в настройках вторичного прибора — грубая ошибка с непредсказуемыми последствиями.

Каждый тип термопары имеет индивидуальную зависимость термо-ЭДС от температуры согласно ГОСТ Р 8.585-2001.

Подмена типа K на тип J в настройках контроллера даёт погрешность до 40–50 °C уже при 300 °C.
Вторая распространённая ошибка — перепутанная полярность удлинительных проводов.

Результат: прибор показывает температуру ниже реальной или уходит в минус при нагреве.
Цветовая кодировка кабелей регламентирована стандартами (ГОСТ, IEC 60584), но на производстве её нередко игнорируют.

Всегда сверяйте маркировку кабеля с НСХ и настройками прибора.
Интересный факт: в авиации и ядерной промышленности для исключения человеческого фактора применяются термопары с асимметричными разъёмами — физически невозможно подключить неправильно.





Деградация сплавов термоэлектродов: тихая угроза

Термопара стареет.

Сплавы термоэлектродов окисляются, легирующие компоненты диффундируют в защитный чехол, структура металла меняется под воздействием цикличного нагрева.

Итог — дрейф НСХ и накапливающаяся погрешность.
Особенно уязвимы хромель-алюмелевые термоэлектроды (тип K) в диапазоне 800–1050 °C: феномен «зелёной гнили» — селективное окисление хрома в сплаве хромеля в условиях дефицита кислорода.

Погрешность достигает 5–10 °C и нарастает незаметно.
Платинородиевые термопары (ТПП, ТПР) деградируют иначе: загрязнение платины парами кремния, серы или металлов из футеровки печи изменяет термоэлектрические свойства необратимо.
Вывод: регулярная поверка по ГОСТ 8.338-2002 — не формальность, а инструмент контроля деградации.





Электромагнитные помехи и земляные петли

Промышленная среда — источник мощных электромагнитных наводок.

Термопара генерирует сигнал в диапазоне единиц милливольт.

Помеха в несколько мВ — это уже погрешность в десятки градусов.
Земляная петля — особый случай.

Если термопара заземлена в нескольких точках, паразитный контур улавливает переменные токи и искажает измерение.

Решение: изолированный (незаземлённый) тип спая или гальваническая развязка во вторичном приборе.
Для защиты сигнальной линии применяются экранированные кабели с заземлением экрана в одной точке — на стороне прибора.

Двустороннее заземление экрана превращает его в антенну.
Экспертный факт: в высокоточных лабораторных установках измерительную линию термопары прокладывают в отдельном кабель-канале, разнесённом от силовых кабелей минимум на 30–50 см.





Как быстро проверить измерительный тракт

Диагностика не требует демонтажа датчика.

Два метода:
• Метод 1 — калибратор (генератор мВ).

Подключите к входу прибора.

Отключите автокомпенсацию холодного спая в настройках.

Подайте эталонное значение термо-ЭДС.

Показания прибора должны совпасть с температурой из таблицы НСХ по ГОСТ Р 8.585-2001 для поданного мВ строго при температуре холодного спая 0 °C.

Несовпадение сразу укажет на неверный тип НСХ.
• Метод 2 — удлинительный кабель.

Отрежьте кусок исправного удлинительного кабеля.

Скрутите жилы на одном конце — получится временный термоэлектрический контур.

Подключите к прибору. Контролируемо нагревайте скрутку.

Прибор должен реагировать адекватно.
Важно: это экспресс-тест входа прибора, не метрологическая поверка.

Полноценная поверка термопары — только в специализированной печи сличением с эталонным датчиком по ГОСТ 8.338-2002.





Семь правил точного измерения: итоговый чеклист

Соблюдение этих правил устраняет более 90% причин погрешностей:
• Глубина погружения — не менее 10–15 наружных диаметров арматуры.
• Тип НСХ — проверить в настройках прибора до запуска.
• Полярность кабелей — сверить с маркировкой и стандартом.
• Холодный спай — исключить сквозняки, нагрев, охлаждение в зоне клеммной головки.
• ЭМС-защита — экранированный кабель, заземление в одной точке.
• Поверка — периодически по ГОСТ 8.338-2002, внеплановая — при подозрении на дрейф.
• Замена — не откладывать при признаках деградации сплавов термоэлектродов.
Термопара надёжна.

Но её точность — результат грамотной эксплуатации, а не только качества изготовления.
