Нихромовые спирали 220 и 380 В: как подключить без путаницы

Надпись «220 В» или «380 В» на нагревательной спирали часто понимают слишком буквально.

Но в трехфазной сети важно не только напряжение самой сети, а то, какое напряжение получает каждый отдельный нагревательный элемент.

Отсюда и появляются звезда, треугольник и большая часть вопросов.



220 и 380 В: сначала разделяем сеть и спираль

Спираль из нихрома рассчитывают под напряжение на ее собственных выводах.

Если нагревательная спираль рассчитана на 220–230 В, именно такое напряжение она должна получать в рабочей схеме.

Если рассчитана на 380–400 В — на ее выводах должно быть соответствующее линейное напряжение.
При этом вся печь может быть подключена к трехфазной сети 380 В, а каждая из трех спиралей внутри нее — работать на 220 В.

Противоречия здесь нет: 380 В — характеристика сети между фазами, 220 В — напряжение на отдельной ветви.
Инженерная справка. Современные стандартные номиналы — 230/400 В.

Привычные 220/380 В по-прежнему широко используют в разговорной и производственной практике. Соотношение между фазным и линейным напряжением в симметричной системе задается геометрией трех фаз.





Одна спираль: самый простой случай

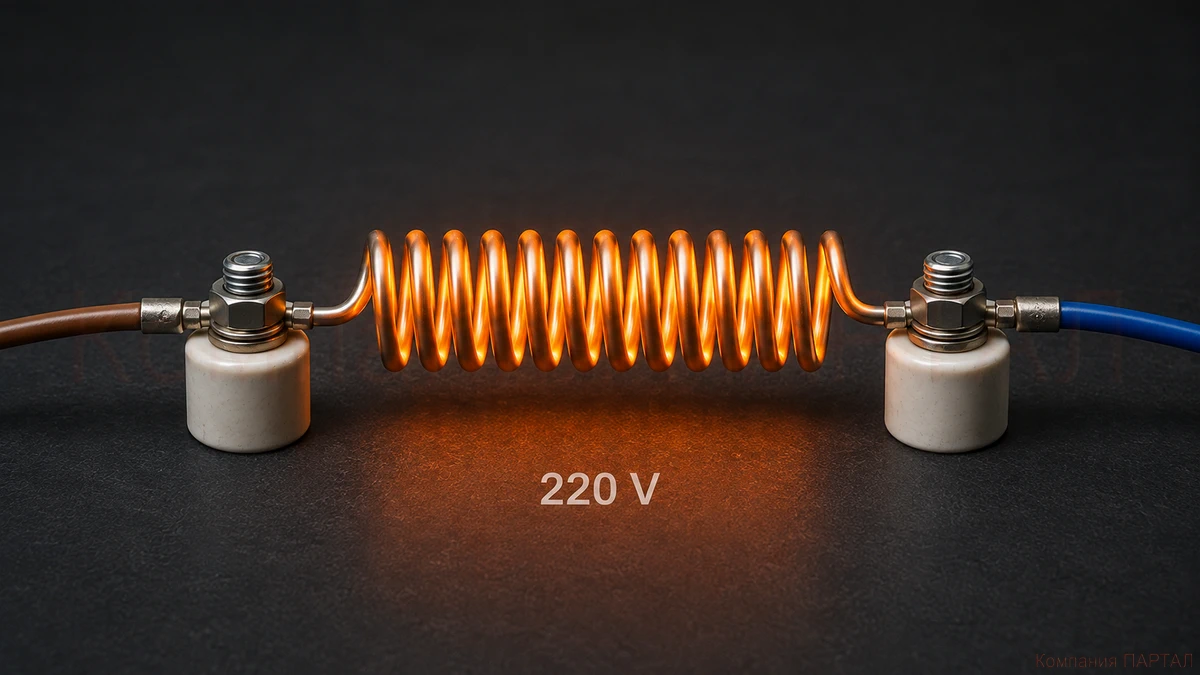

С одной нихромовой спиралью логика действительно похожа на обычный электроприбор.

Спираль на 220 В подключают к напряжению около 220–230 В — например, между фазой и нейтралью, если такая схема питания предусмотрена.

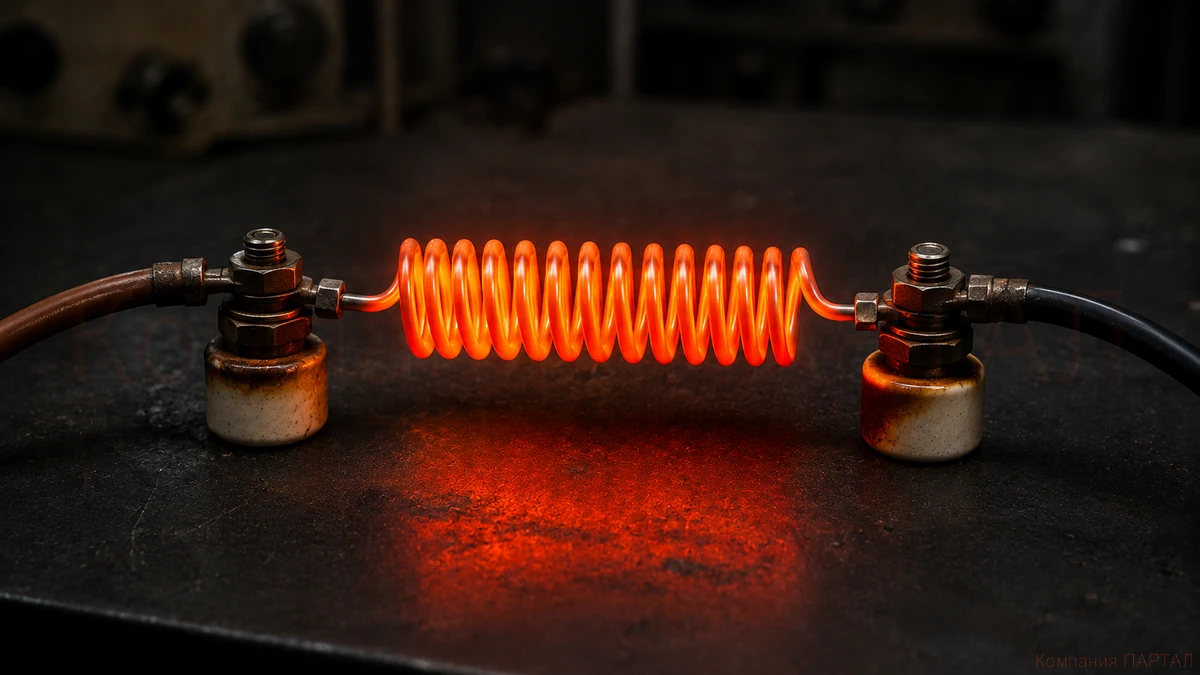

Спираль на 220 В нельзя просто поставить между двумя фазами сети 380 В.

В первом приближении, при том же сопротивлении, мощность возрастет почти в три раза. Нагревательный элемент окажется далеко за расчетным режимом.
Здесь достаточно одной формулы: P = U² / R.

Она показывает главное: напряжение влияет на мощность квадратично.

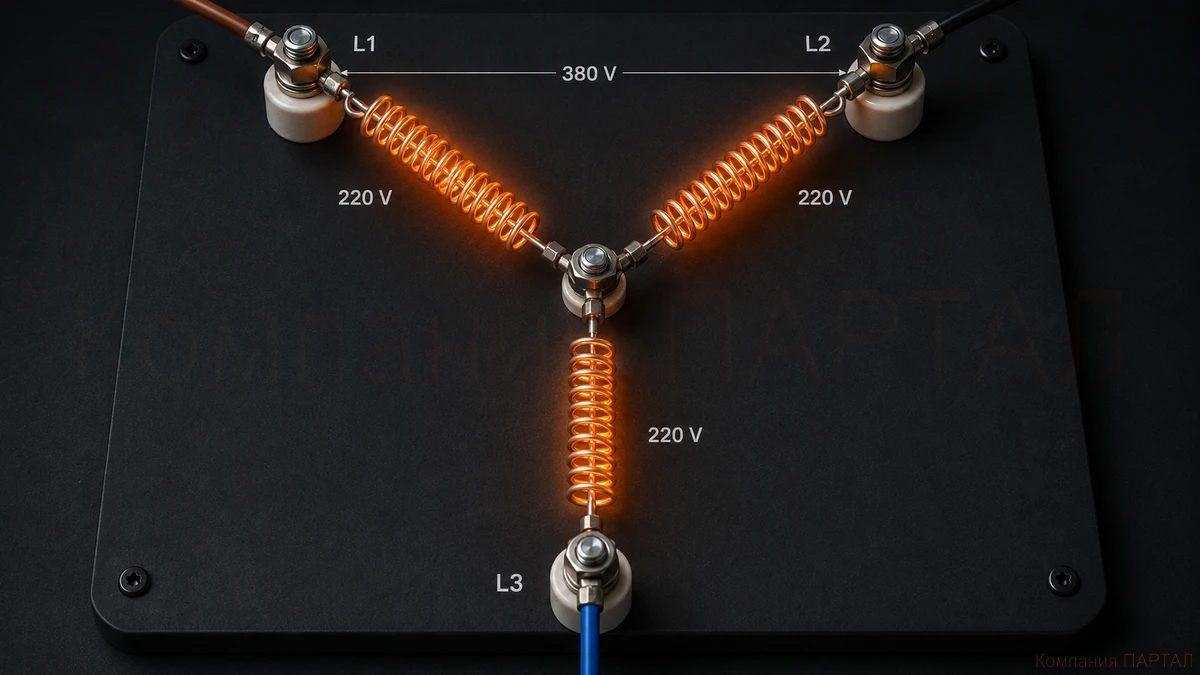

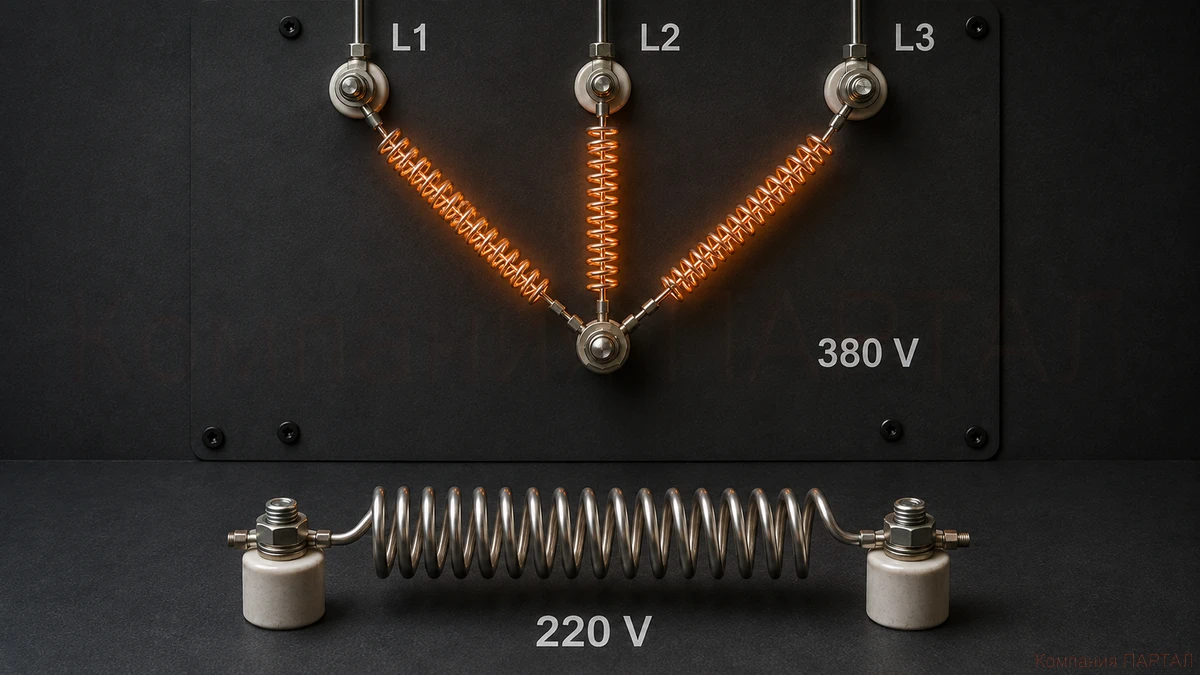

Три спирали на 220 В в сети 380 В: соединение звездой

Берем три одинаковые спирали на 220 В. По одному выводу каждой соединяем в общую точку.

Три оставшихся вывода подключаем к трем фазам. Получаем звезду.
В симметричной схеме каждая спираль получает фазное напряжение — около 220 В, хотя между фазами сети остается 380 В.

Именно поэтому изделие может быть обозначено как спираль на 220 В и при этом работать в трехфазной установке 380 В.
Важный нюанс. Общая точка трех спиралей и нейтральный провод сети — не одно и то же.

При симметричной трехпроводной нагрузке звезда может работать без отдельного нейтрального проводника.

Если сопротивления ветвей заметно различаются, напряжения без нейтрали начинают перераспределяться.

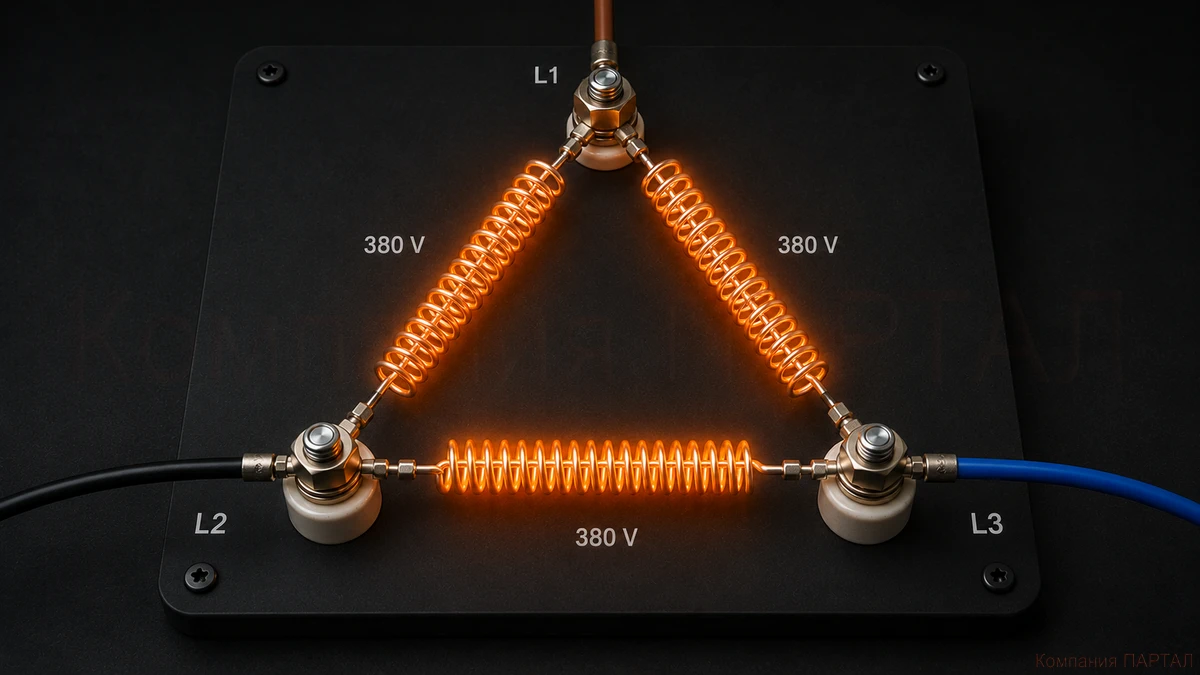

Три спирали на 380 В: соединение треугольником

Если каждая спираль рассчитана на 380–400 В и должна получить полное линейное напряжение сети, используют треугольник.

Три нагревательных элемента соединяют в замкнутый контур, а три точки соединения подключают к фазам.
В такой схеме каждая ветвь находится непосредственно между двумя фазами.

Поэтому на каждой спирали — около 380–400 В.

Для покупателя это главное различие: в звезде элемент получает фазное напряжение, в треугольнике — линейное.



Спирали	Сеть	Схема	На одной спирали
3 × 220 В	380 В	Звезда	около 220 В
3 × 380 В	380 В	Треугольник	около 380 В

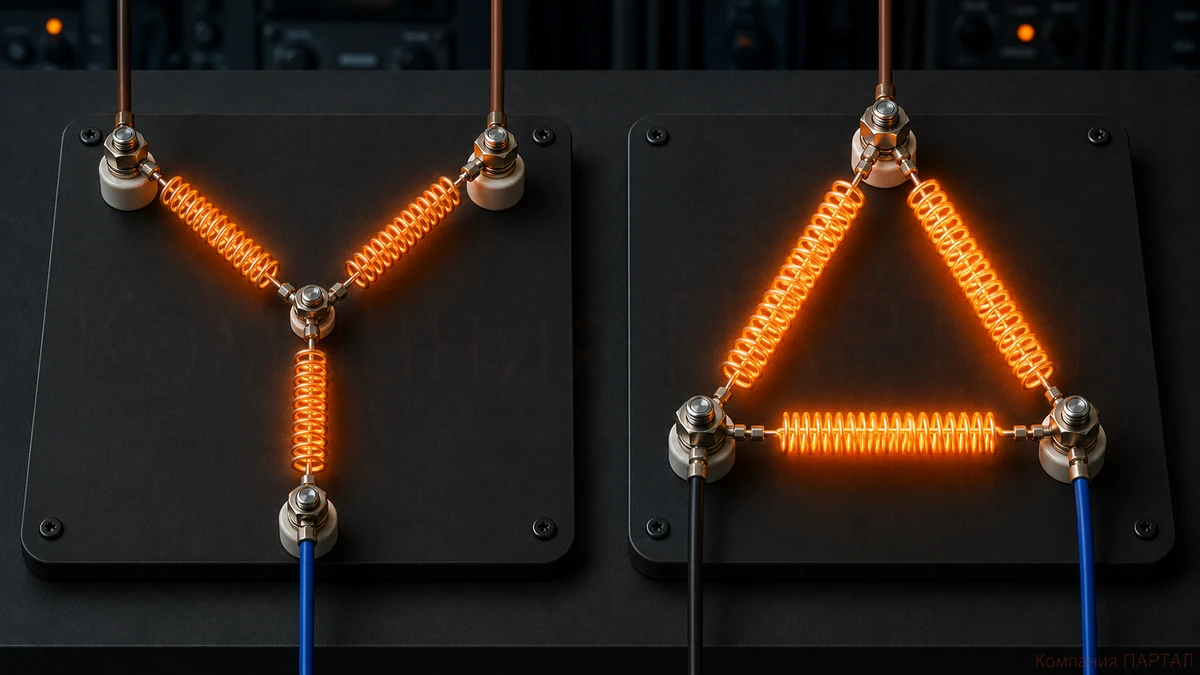

Звезда и треугольник могут дать разную мощность тем же спиралям

Есть важный момент, который часто упускают.

Если взять три одинаковых резистивных нагревателя и одну и ту же трехфазную сеть, то при треугольнике каждый элемент получает большее напряжение, чем при звезде.
Для одинаковых сопротивлений и одного линейного напряжения суммарная мощность треугольника в три раза выше, чем у звезды.

Это не «свойство нихрома», а следствие схемы трехфазного включения.

Поэтому менять звезду на треугольник без проверки номиналов спиралей нельзя.
Технический факт. Одна и та же группа из трех одинаковых сопротивлений при переключении с треугольника на звезду на том же линейном напряжении получает примерно треть прежней суммарной мощности.

Именно поэтому надпись на спирали нельзя рассматривать отдельно от схемы.





Где чаще всего ошибаются при подключении

Большая часть ошибок возникает не из-за самой нихромовой проволоки, а из-за неверного понимания ветви нагрузки.
• Спираль на 220 В подключают напрямую между фазами 380 В — элемент получает завышенное напряжение.
• Три спирали соединяют звездой, но они заметно различаются по сопротивлению — без нейтрали появляется перекос напряжений.
• Спираль на 380 В питают от 220 В и ждут номинальной мощности — нагрев получается значительно слабее.
• Меняют звезду на треугольник, не проверив сопротивление и расчетную мощность каждого элемента.
Поэтому для подключения важны не только «220 или 380», но и сопротивление спирали, ее номинальная мощность, количество нагревателей и реальная схема питания оборудования.

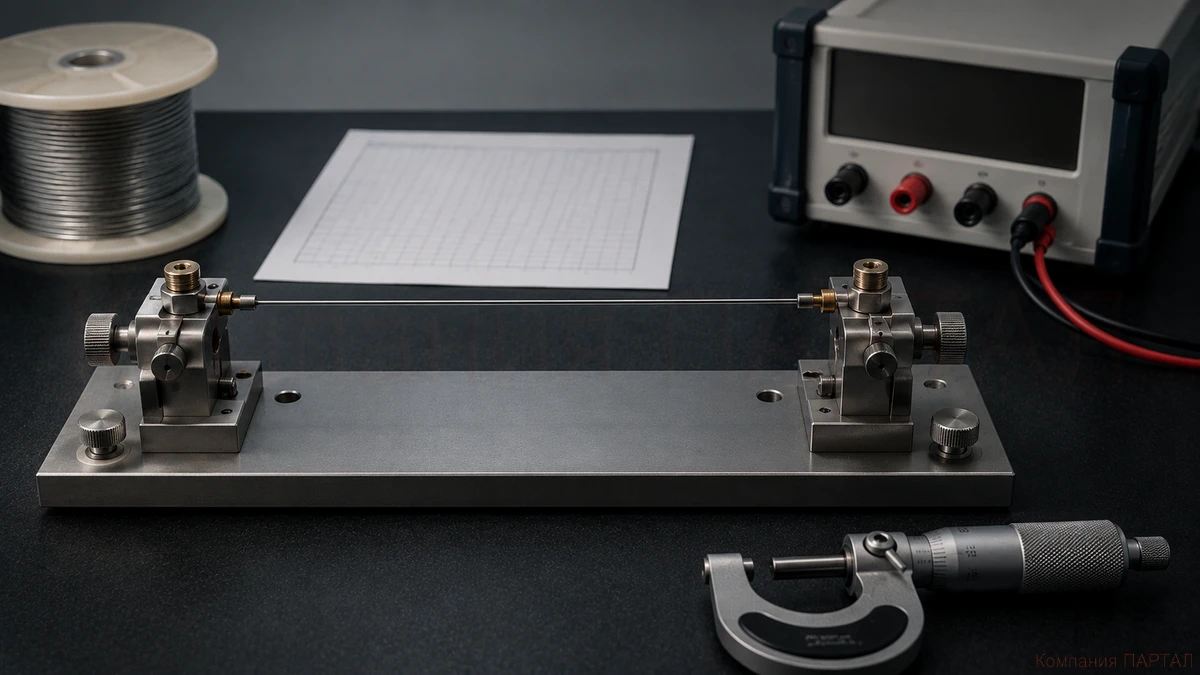

Сопротивление нихромовой спирали: почему простой калькулятор не всегда совпадает с изделием

Сопротивление нихрома зависит от марки сплава, диаметра проволоки и температуры.

Поэтому расчет спирали по одной усредненной цифре удельного сопротивления легко дает расхождение с реальной проволокой.
Для проволоки из прецизионных сплавов с высоким электрическим сопротивлением базовым нормативным документом служит ГОСТ 12766.1-90.

Если для конкретной марки и диаметра в нормативной таблице уже дано значение сопротивления, логичнее использовать его, а не пересобирать тот же параметр из округленных исходных данных.
На заметку мастеру. Холодное сопротивление и сопротивление нагретой спирали не полностью совпадают.

У никель-хромовых сплавов температурная зависимость сравнительно невелика, но не равна нулю.

Для точного расчета важно заранее понимать, о каком состоянии нагревателя идет речь.

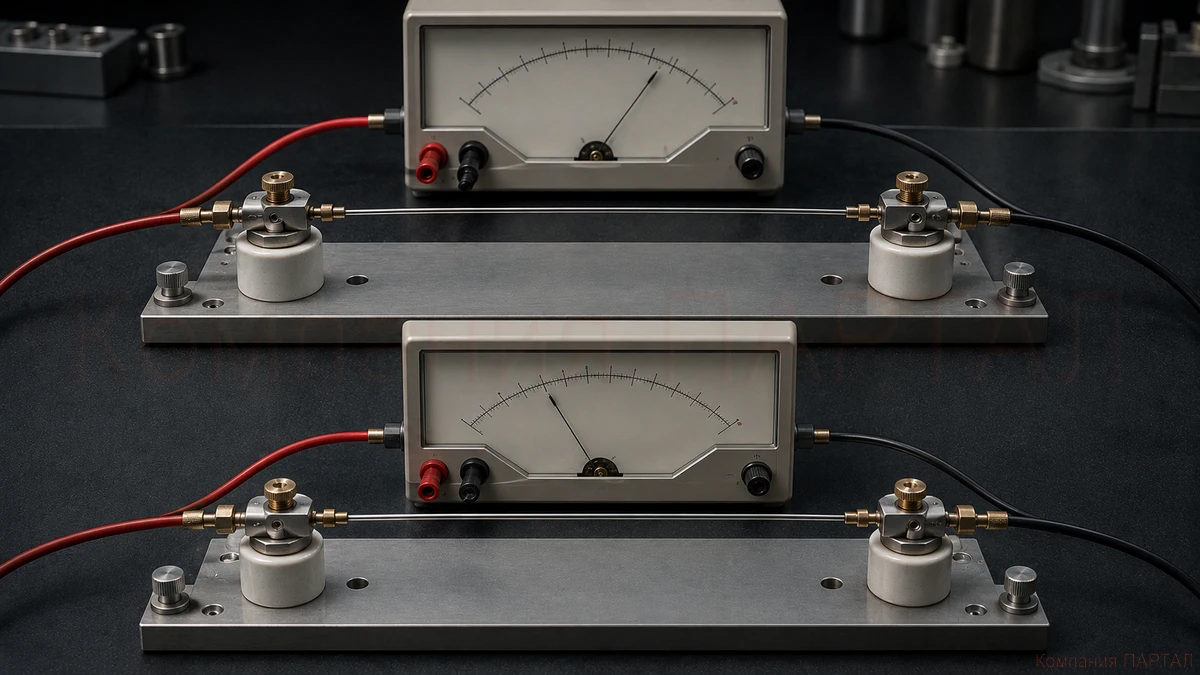

Х20Н80 и Х15Н60 — это не одна и та же спираль

Слова «нихромовая проволока» недостаточно для точного расчета. Х20Н80 и Х15Н60 относятся к никель-хромовым сплавам, но имеют разные нормативные характеристики.

При одинаковом диаметре, длине и геометрии навивки результат может отличаться.
Поэтому расчет нихромовой проволоки начинается с конкретной марки сплава.

Если марку заменить уже после расчета, сопротивление спирали и ее рабочие параметры необходимо проверять заново.





Что нужно знать перед заказом нагревательной спирали

Для изготовления нагревательного элемента лучше сразу дать исходные данные, а не пытаться подобрать спираль только по внешнему виду.
• напряжение питания и тип сети;
• требуемую мощность или данные существующего нагревателя;
• количество спиралей;
• схему подключения, если она уже определена;
• марку нихрома, если она задана проектом;
• габариты печи, расположение нагревателей и рабочую температуру.
Если речь идет о новой печи, одного объема камеры недостаточно.

На требуемую мощность влияют теплоизоляция, температура, загрузка, теплопотери и требуемое время разогрева.





Расчет и изготовление спиралей в ПАРТАЛ

Компания ПАРТАЛ поставляет нихромовую проволоку, нихромовую ленту и нихромовую нить, а также изготавливает спирали из нихрома под заказ — от типовых нагревательных элементов до изделий по параметрам конкретного оборудования.
Если готового расчета нет, при заказе мы можем определить сопротивление и мощность спирали, подобрать материал и диаметр проволоки, размеры нагревательного элемента и схему подключения: отдельная спираль, звезда или треугольник.

Для печи расчет выполняется по исходным рабочим данным оборудования.
Так покупатель получает не просто отрезок нихрома, а нагревательный элемент, параметры которого согласованы с его сетью и задачей.





Коротко: что запомнить

• Спираль на 220 В можно использовать и в сети 380 В.

Например, три спирали на 220 В соединяют звездой и подключают к трехфазной сети 380 В — при таком соединении каждая спираль получает свои 220 В.

Поэтому надпись «220 В» не означает, что спираль подходит только для сети 220 В.
• Три одинаковые спирали на 220 В могут работать в сети 380 В при соединении звездой.
• Чтобы каждая из трех спиралей получила 380 В от сети 380 В, применяют треугольник.
• Сопротивление, мощность и схема подключения должны рассматриваться вместе.
• Расчет спирали по ГОСТовским данным и по конкретной марке проволоки надежнее расчета по усредненным значениям.
