ПАНЧ-11: как патоновская технология изменила сварку чугуна
Когда чугун диктует свои правила
Чугун плохо прощает ошибки сварщика.
Дуга расплавляет металл за секунды. Но главные процессы происходят рядом со швом.

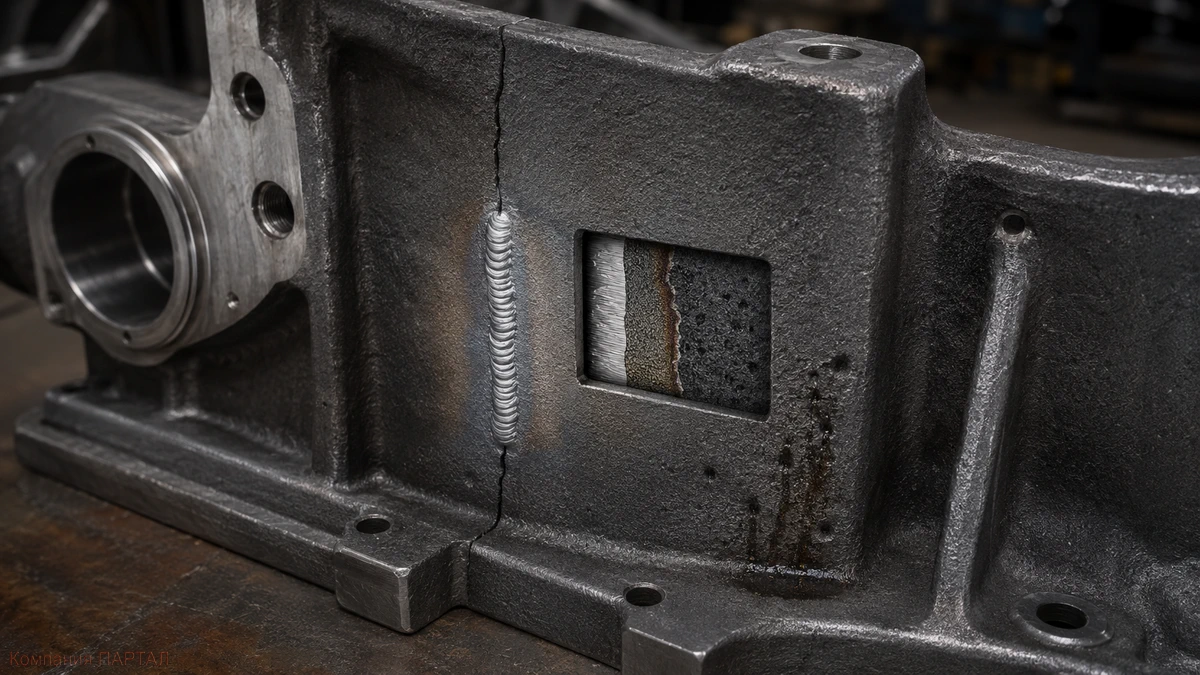

Быстрый нагрев и охлаждение меняют структуру чугуна, в зоне сплавления могут появляться твёрдые и хрупкие участки, а сварочные напряжения повышают риск трещин.
Со старой отливкой ещё сложнее.
Корпус насоса, редуктора или станина могли десятилетиями контактировать с маслами и технологическими жидкостями.
Внешне поверхность уже чистая, а при нагреве загрязнения выходят из пор и дефектов прямо в сварочную ванну.
Поэтому профессиональная сварка чугуна начинается не с дуги.
Сначала нужно понять, какой перед нами чугун, что произошло с деталью и какой результат требуется после ремонта.
Для корпуса важна герметичность.
Для станины — сохранение геометрии.
Для восстановленного отверстия — возможность последующей расточки.
Именно для таких сложных задач советская школа сварки начала искать технологию, позволяющую ремонтировать чугун без высокого общего предварительного подогрева.
Патоновская школа и рождение ПАНЧ-11
Исследования сварки чугуна в Институте электросварки им. Е. О. Патона активно велись уже в 1960-е годы.
Это была не работа над одной «волшебной проволокой».
Исследователи изучали свариваемость чугуна, структуру зоны сплавления, трещинообразование, влияние тепловложения и свойства разных сварочных материалов.
В 1966 году Ю. А. Стеренбоген, В. Ф. Хорунов и Ю. Я. Грецкий выпустили фундаментальную работу «Сварка и наплавка чугуна».
Позже имя Грецкого непосредственно появляется уже в публикациях, посвящённых ПАНЧ-11.
В 1976 году выходит его работа «Механизированная сварка чугуна самозащитной проволокой ПАНЧ-11 без подогрева».
В том же году А. Е. Аснис, Ю. Я. Грецкий и И. М. Мельниченко публикуют отдельную работу о самозащитной проволоке ПАНЧ-11.
Так в архиве остаётся не просто название марки, а имена инженеров, которые занимались развитием этой технологии.
ПАНЧ-11 стала одним из результатов большого направления исследований ИЭС им. Е. О. Патона — поиска способа ремонтировать чугун с меньшим тепловым воздействием на массивную отливку.
Не просто никель: что заложили в ПАНЧ-11

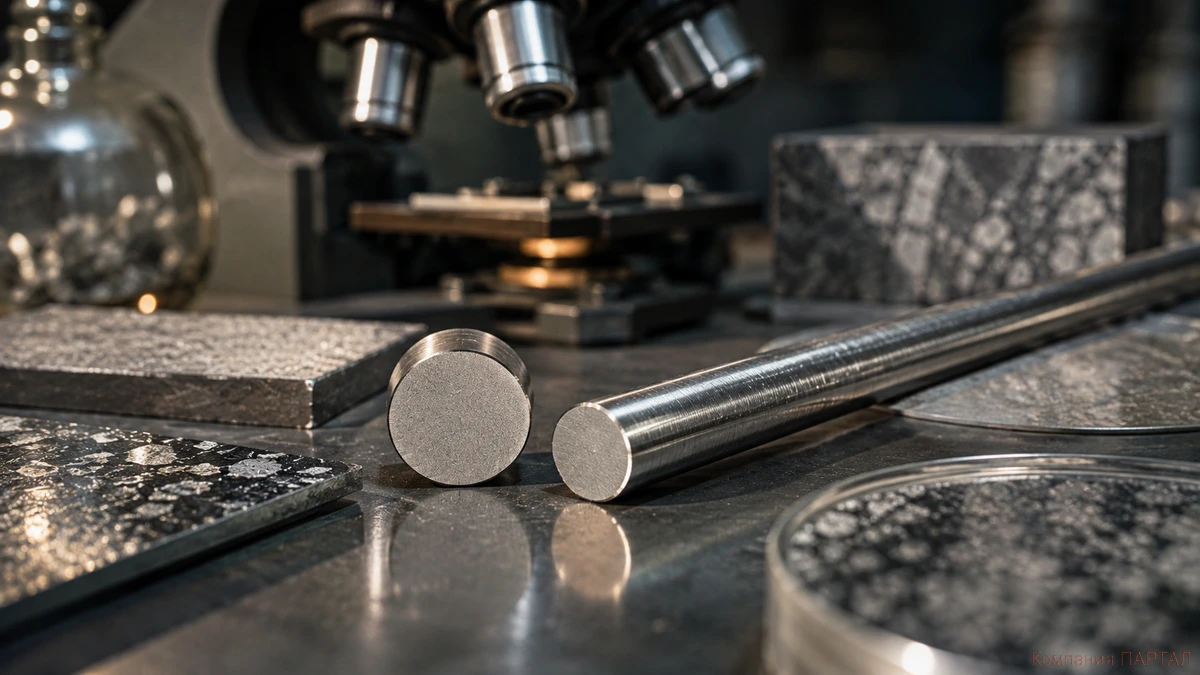

ПАНЧ-11 — проволока сплошного сечения из высоконикелевого сплава специального состава.
Не порошковая. Не обычная стальная.
И её свойства нельзя объяснить только словом «никель».
Ю. Я. Грецкий позднее отдельно описывал логику её состава.
Соотношение никеля и легирующих добавок должно было обеспечить несколько свойств одновременно: снизить температуру плавления электродной проволоки, повысить стойкость металла шва против горячих трещин и обеспечить необходимую графитизацию наплавленного металла.
Отдельная роль принадлежит редкоземельным элементам.
По данным патоновских исследований, их оптимальное содержание повышает устойчивость горения дуги и позволяет вести сварку без дополнительной газовой защиты.
Отсюда одна из самых необычных особенностей ПАНЧ-11: она самозащитная, но при этом сплошная.
Внутри неё нет порошкового сердечника с флюсом.
За необходимые свойства процесса отвечает сам специально разработанный сплав.
Почему 1,2 мм оказались важнее, чем кажется
Сегодня проволока диаметром 1,2 мм никого не удивляет.
Но в истории ПАНЧ-11 этот размер имеет технологический смысл.
Для чугуна опасно не только количество наплавленного металла.
Критично тепло, которое сварка успевает передать основной отливке.
Именно поэтому патоновские исследователи делали ставку на тонкую непрерывно подаваемую высоконикелевую проволоку.

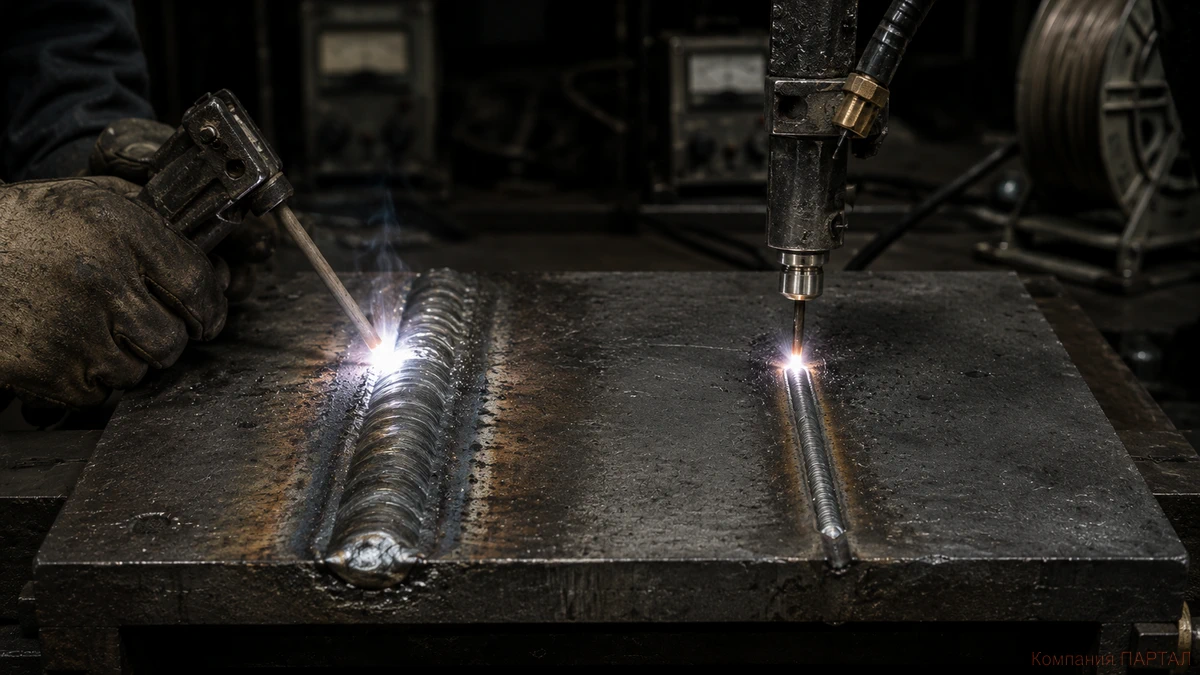

Ю. Я. Грецкий приводил показательное сравнение: механизированная сварка тонкой проволокой позволяла примерно в 4–5 раз уменьшить погонную энергию по сравнению с ручной сваркой высоконикелевыми штучными электродами.
Это уже объясняет философию ПАНЧ-11 лучше любой рекламной характеристики.
Главное здесь не просто «никелевая проволока».
Работает система:
высоконикелевый сплав → тонкая проволока → непрерывная подача → малое тепловложение.
И классическим диаметром для этой технологии стал 1,2 мм.

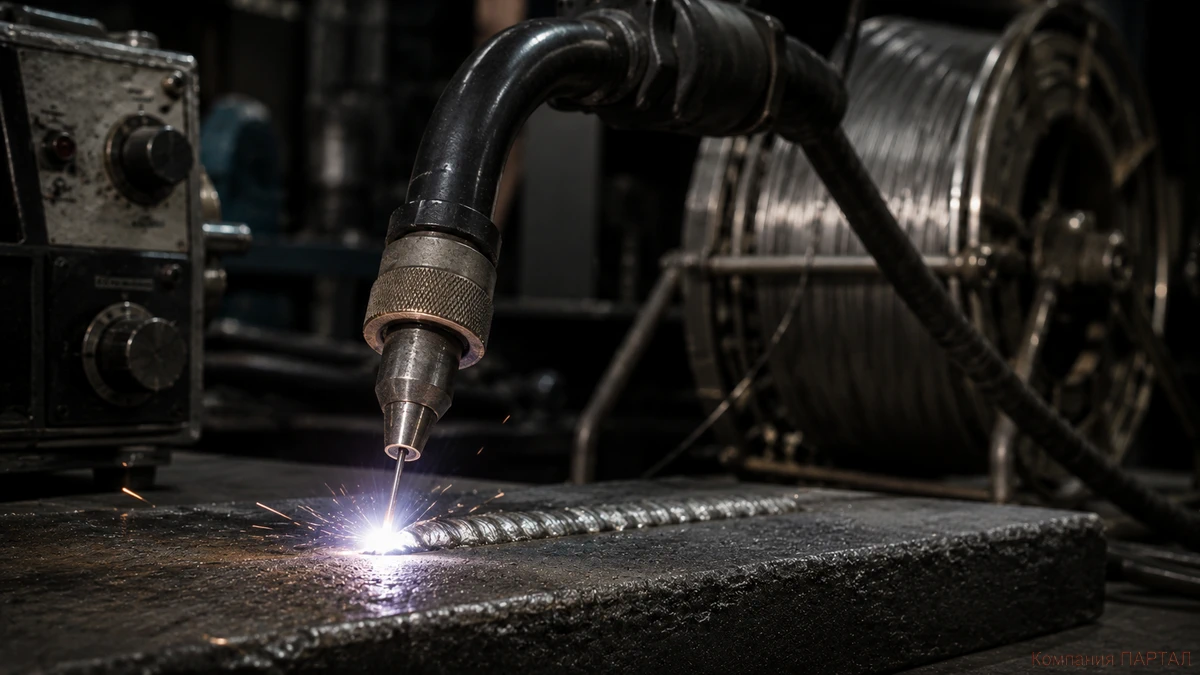

Как на самом деле работает ПАНЧ-11
Это принципиальный момент.
ПАНЧ-11 — не штучный электрод, который сварщик вставляет в электрододержатель.
Проволока непрерывно поступает из бухты или другой системы подачи через механизм полуавтомата, гибкий рукав и сварочную горелку.
Она проходит через контактный наконечник, а дуга возникает непосредственно между концом движущейся проволоки и чугунной деталью.
Сварка выполняется открытой дугой.
Дополнительный защитный газ и флюс для классической технологии ПАНЧ-11 не требуются.
Для проволоки Ø 1,2 мм применяется постоянный ток прямой полярности: минус на проволоке, плюс на детали.
Характерный диапазон режима:
• сварочный ток — около 100–140 А;
• напряжение — 14–18 В.
Но цифры сами по себе ещё не технология.
Толщина стенки, масса отливки, жёсткость конструкции и длина дефекта определяют, насколько быстро тепло будет уходить от сварочной ванны.
Именно поэтому опытный сварщик работает не только с током и напряжением.
Он управляет тепловым состоянием самой детали.
Старая отливка умеет преподносить сюрпризы
Самая дорогая проволока не спасёт плохо подготовленный чугун.

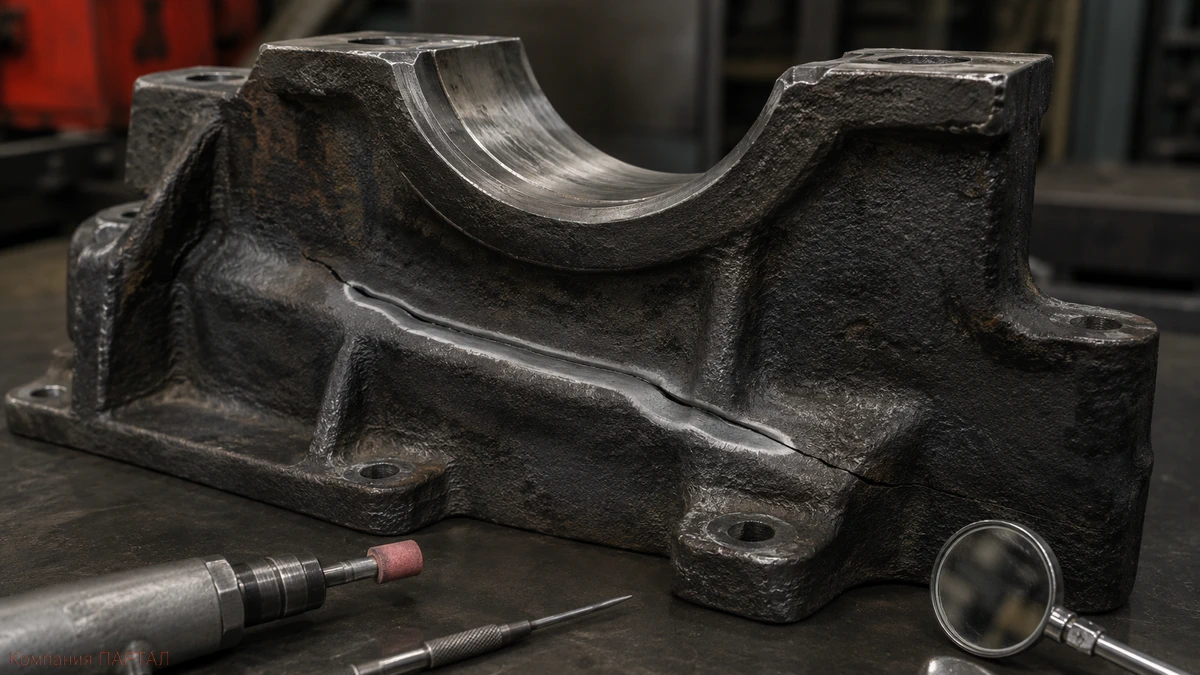

Сначала необходимо определить реальные границы трещины.
Затем удалить ржавчину, краску, масло и загрязнённый металл.
После этого выполняют разделку дефекта.
Причём старый чугун иногда начинает вести себя неожиданно только после зажигания дуги.
Деталь могла десятилетиями работать в масле.
Поверхность обезжирили — она выглядит чистой.
Но при нагреве вещества, проникшие в поры и микродефекты отливки, начинают выходить к сварочной ванне.
Отсюда нестабильность процесса и пористость.
Поэтому форма разделки, необходимость засверливания концов трещины и глубина выборки определяются не красивой схемой из справочника, а реальным дефектом.
Принцип один:
Принцип один: полностью раскрыть трещину разделкой до чистого металла и не выбирать лишний объём чугуна.
Чем больше металла приходится расплавлять и наплавлять, тем выше тепловложение, больше усадка и сложнее контролировать напряжения в детали.
«На холодную» — термин, который легко понять неправильно
ПАНЧ-11 часто называют проволокой для сварки чугуна «на холодную».
Это не значит, что металл остаётся холодным.
В сварочной ванне температура огромна.
Сильно нагревается и прилегающая область чугуна.
Смысл метода другой: деталь не требуется целиком выводить на высокий предварительный подогрев, характерный для горячих технологий сварки чугуна.

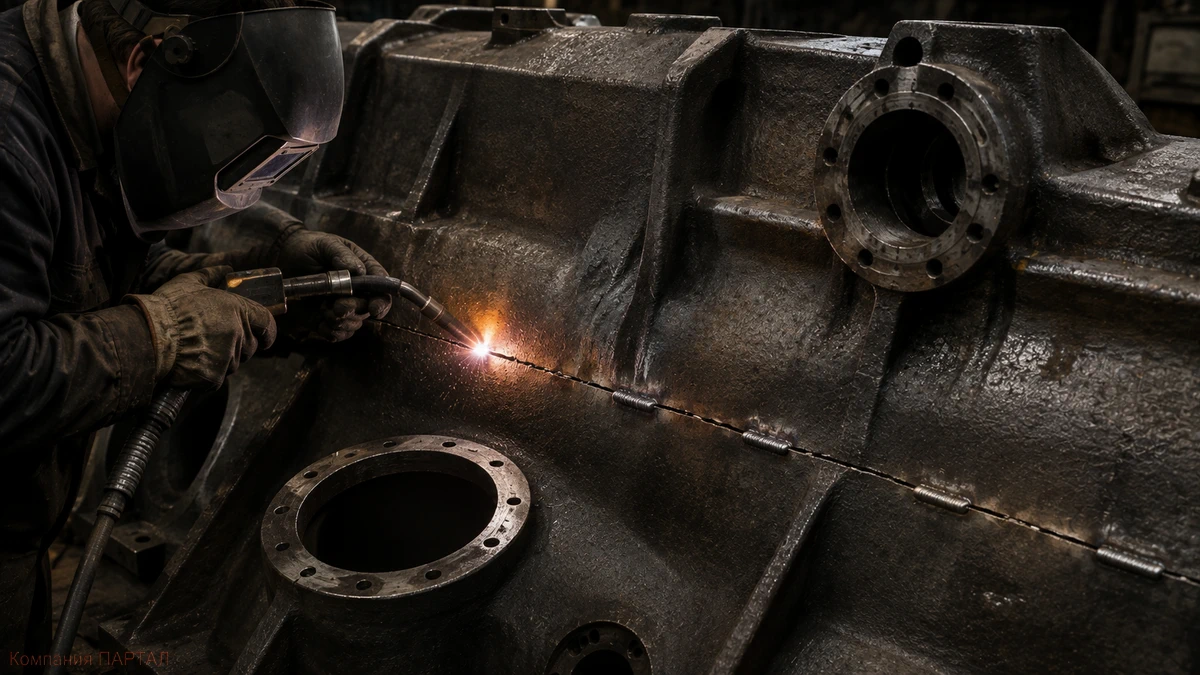

При длинных трещинах поэтому особенно важна последовательность работы.
Применяют отдельные участки, короткие валики и технологические паузы, не позволяя теплу бесконтрольно накапливаться в отливке.
В некоторых ремонтных технологиях используют проковку ещё горячего наплавленного металла, локальный подогрев или отжигающие валики.
Но это не универсальные ритуалы.
Каждый такой приём должен решать конкретную задачу.
При ремонте чугуна сварщик фактически управляет не только дугой.
Он управляет температурной историей детали — тем, где металл нагрелся, насколько сильно и как затем охлаждается.

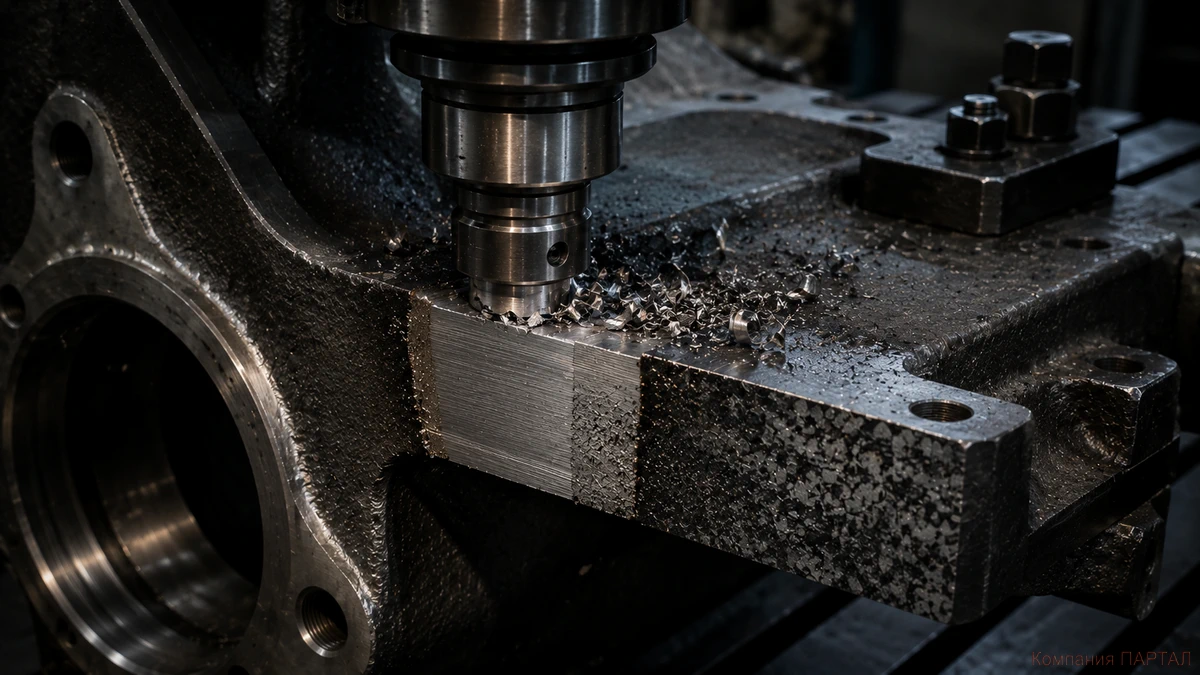

Хороший шов проверяет не глаз, а резец
У ПАНЧ-11 есть качество, особенно важное для ремонта машин.
После сварки работа часто только начинается.
Восстановленное посадочное отверстие нужно расточить.
Плоскость — фрезеровать. Наплавленный участок — сверлить или обрабатывать резцом.
Высоконикелевый наплавленный металл ПАНЧ-11 хорошо подходит для последующей механической обработки.
Но здесь находится одна из самых важных тонкостей всей технологии:
металл шва и зона сплавления — не одно и то же.
Сам никелевый шов может нормально обрабатываться режущим инструментом.
Однако неправильное тепловложение способно создать непосредственно у границы с чугуном твёрдые структурные участки.
Поэтому нельзя сказать: «Есть ПАНЧ-11 — значит, отбела не будет».
Хороший результат появляется только тогда, когда состав сварочного сплава работает вместе с правильно выбранным режимом.
Иногда именно первый проход резца по восстановленной детали рассказывает о качестве ремонта больше, чем идеально выглядящий сварочный валик.
Технология, которая пережила своё время
Самое интересное в истории ПАНЧ-11 произошло значительно позже её создания.

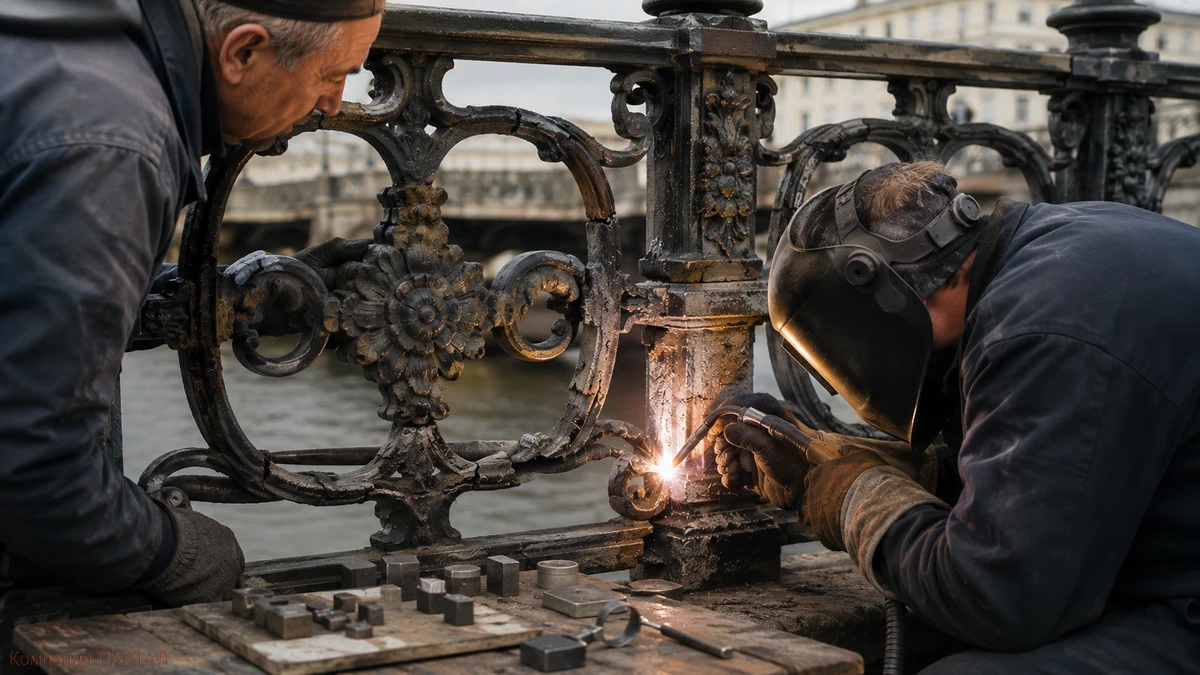

В 2018 году специалисты ИЭС им. Е. О. Патона опубликовали работу о реставрации чугунного перильного ограждения моста Коцебу в Одессе.
Перед выбором технологии исследовали старый чугун, его структуру и свариваемость.
Для восстановления архитектурно-декоративных элементов специалисты выбрали механизированную сварку самозащитной высоконикелевой проволокой ПАНЧ-11.
Получился красивый исторический круг.
Технология, выросшая из исследований советской школы сварки чугуна, десятилетия спустя снова оказалась востребована специалистами того же научного направления — уже для реставрации исторической чугунной конструкции.
И причина здесь не в ностальгии.
Физика чугуна осталась прежней.
Трещины, загрязнение старых отливок, твёрдые переходные структуры, сварочные напряжения, необходимость механической обработки — все эти задачи существуют и сегодня.
ПАНЧ-11 выпускается по техническим условиям.
В разные периоды применялись, в частности, ТУ 48-21-593-85 и ТУ 1842-118-00195430-2002.
А диаметр 1,2 мм остаётся классическим для технологии, вокруг которой когда-то строились исследования механизированной сварки чугуна.
ПАНЧ-11 и компания ПАРТАЛ
Компания ПАРТАЛ занимается производством и поставкой ПАНЧ-11 и много лет работает с этой проволокой на практике.
Поэтому для нас ПАНЧ-11 — не «чудо-проволока», способная исправить любую ошибку сварщика.
Это специализированный высоконикелевый сварочный сплав, результат которого зависит одновременно от качества проволоки, состояния чугуна, подготовки дефекта, оборудования и технологии сварки.
При подборе ПАНЧ-11 важно знать не только требуемый диаметр и количество.
Нужно понимать, что предстоит ремонтировать: корпус, станину, трещину, изношенное отверстие или другую чугунную деталь; какова толщина стенки; в каком состоянии находится отливка и потребуется ли после сварки механическая обработка.
Потому что профессиональная сварка чугуна начинается не с покупки проволоки и даже не с зажигания дуги.
Она начинается с понимания детали.
