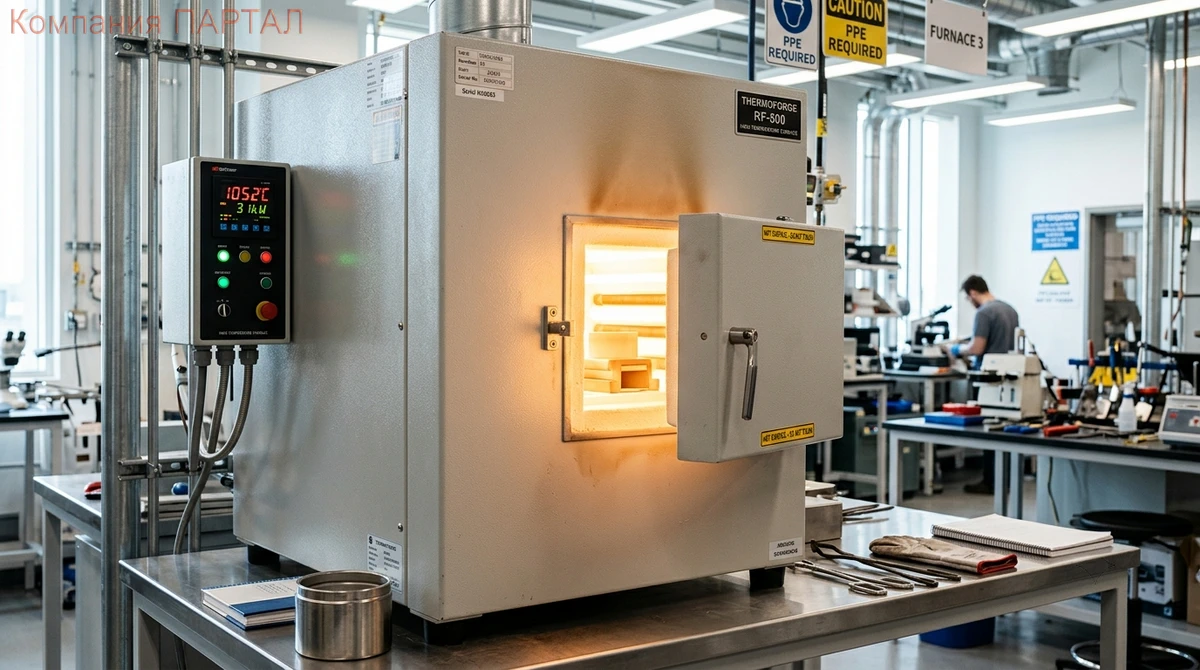

Нагревательный элемент преобразует электрический ток в тепло.
Энергия передаётся материалу через излучение.
Принцип работы открыт в 1841 году Джеймсом Джоулем.
Закон Джоуля–Ленца стал фундаментом всей промышленной электротермии.
Сегодня именно на этом эффекте работают тысячи промышленных установок по всему миру.
Ключевое деление:
• прямой нагрев — ток проходит через само изделие;
• косвенный нагрев — через отдельный элемент.
В промышленности доминирует косвенный метод: он точнее, безопаснее и универсальнее.
Экспертный факт: КПД современных электропечей сопротивления достигает 85–92 % — это втрое выше, чем у классических топливных аналогов начала XX века.

Печь омического сопротивления, прямой нагрев, закон джоуля ленца, кпд электропечей

Классификация по технологическому назначению

Все печи косвенного нагрева делятся на три функциональные группы:
• Термические — обрабатывают металлы, сплавы, керамику, стекло, пластмассы.

Это самая широкая группа.
• Плавильные — работают с легкоплавкими цветными металлами и химически активными тугоплавкими сплавами.
• Сушильные — предназначены для лакокрасочных покрытий, литейных форм, электродных обмазок, эмалей и металлокерамики.
Исторический нюанс: первые промышленные электрические плавильные печи появились в Швеции в 1900 году.

Их разработал инженер Карл Вильгельм Сименс — и именно они дали старт современной электрометаллургии.

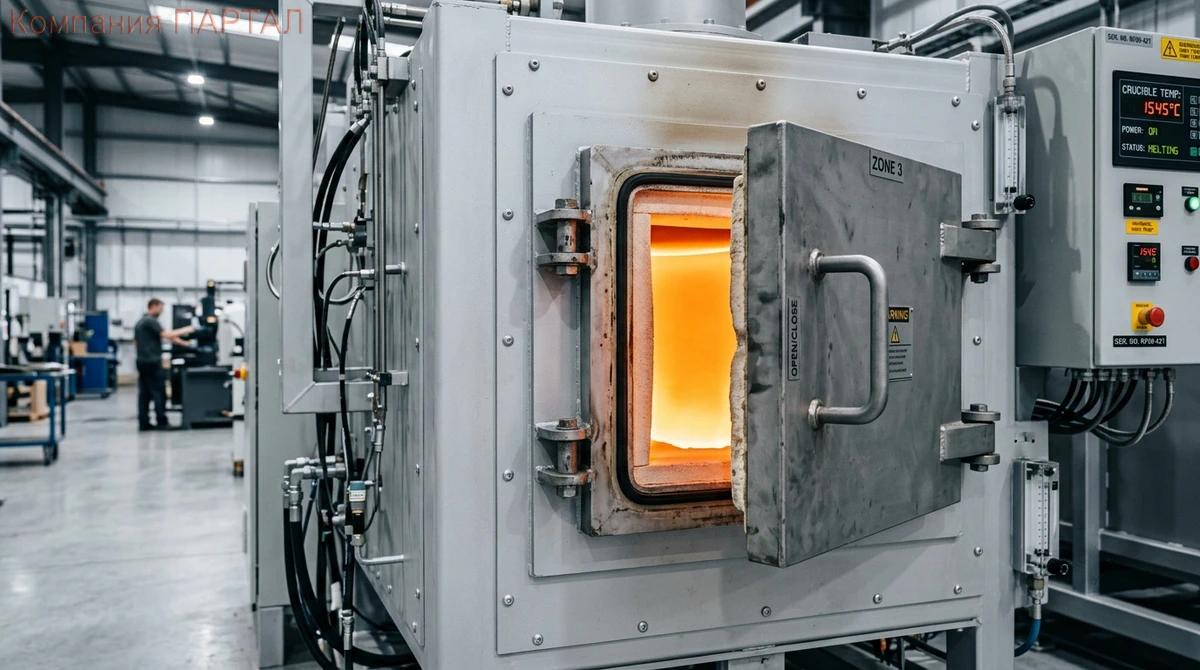

Плавильные электропечи сопротивления, тигель, термическая обработка металлов

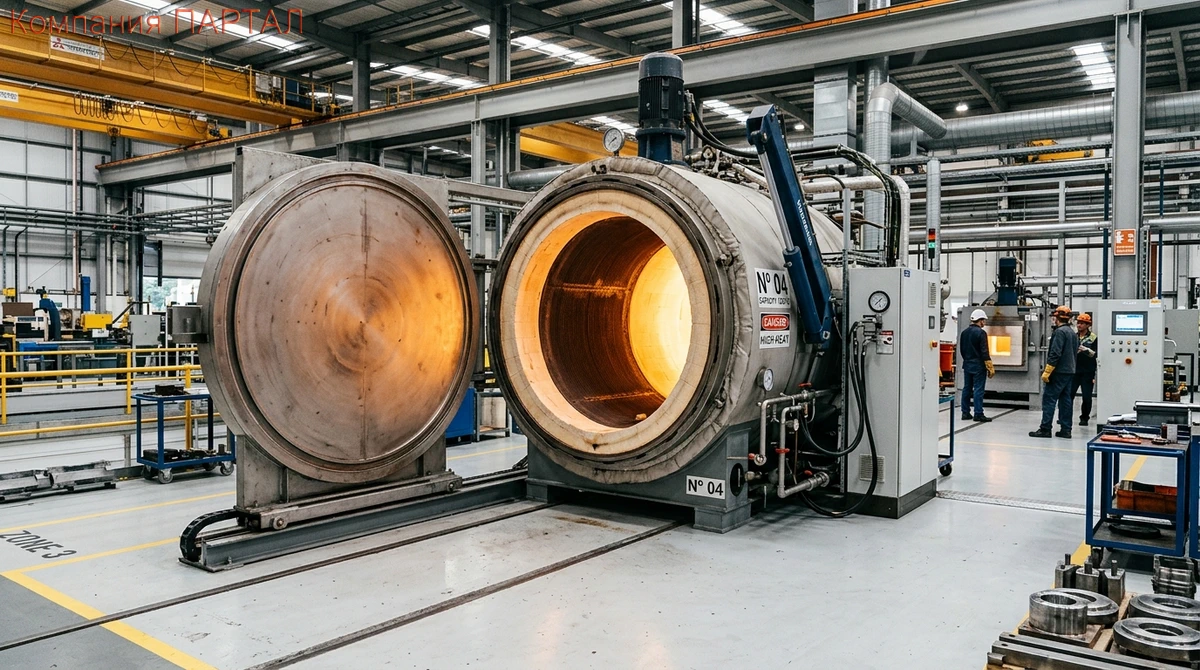

Печи периодического действия: логика садочного цикла

Садочная печь работает по чёткому алгоритму: загрузка → термообработка по карте → выгрузка.
Изделие неподвижно на протяжении всего цикла.
Два базовых вида: шахтные и камерные.
Печь может работать непрерывными циклами или строго по графику термического участка.
Главное преимущество — гибкость.
Один агрегат обрабатывает детали разных форм, размеров и марок стали без переналадки линии.
Редкий факт: в ремонтно инструментальных цехах садочные печи составляют до 70 % парка термооборудования.
Причина — мелкосерийность и высокая вариативность задач.
Именно поэтому производители делают акцент на их конструктивном разнообразии.

Печи периодического действия – шахтные, камерные печи, садочный цикл термообработки

Печи непрерывного действия: поток без остановок

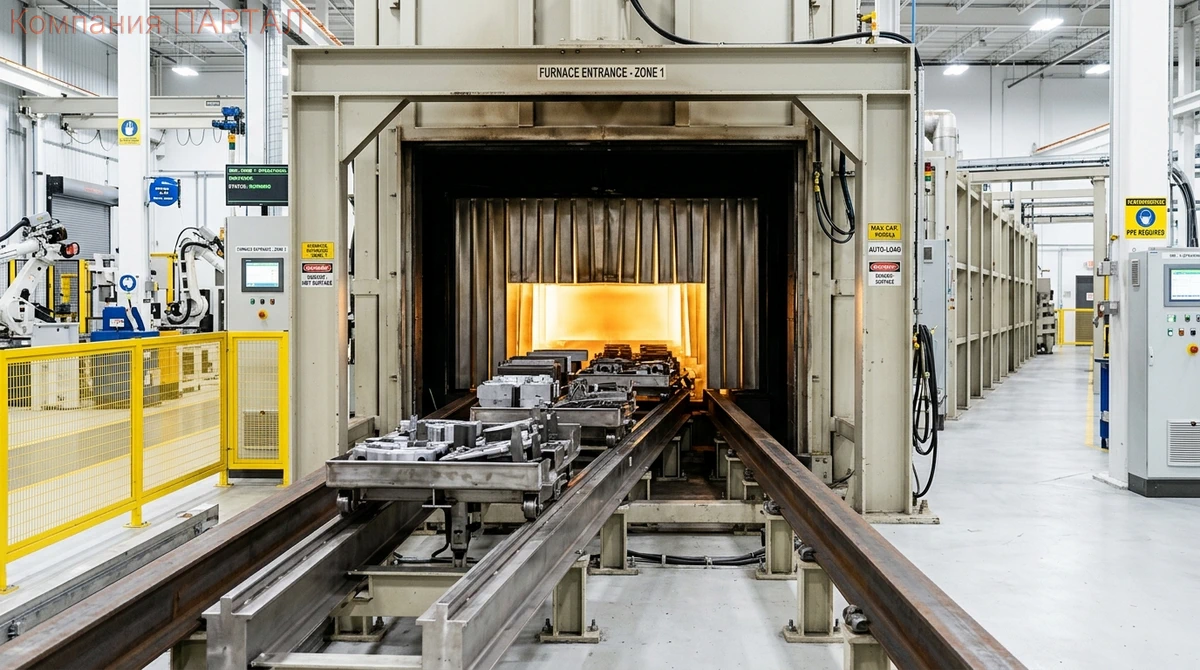

Методическая проходная печь — это многозонная камера.

Изделие движется от загрузки к выгрузке с заданной скоростью — непрерывно, без участия оператора.
Автоматизация обеспечивает три функции:
•   перемещение деталей с точной скоростью;
•   подачу необработанных и съём готовых изделий;
•   стабилизацию температуры в каждой зоне.
В массовом производстве такая печь встраивается в агрегатный комплекс — единую поточную линию с металлообрабатывающим оборудованием.
Технологический нюанс: зонирование температур в методических печах позволяет реализовать до 5–7 термических стадий в одном проходе — от предварительного нагрева до контролируемого охлаждения.
Это сокращает время цикла на 30–40 % по сравнению с садочными печами.

Методическая проходная печь сопротивления непрерывного действия, зоны нагрева автоматизация

Общая классификация: шесть ключевых параметров

Электропечи сопротивления классифицируют по шести критериям:
•   Режим работы — Непрерывный / периодический
•   Сфера применения — Лабораторные / промышленные
•   Атмосфера камеры — Воздушная / контролируемая / вакуум
•   Тип изделий — Металл / стекло / керамика / фарфор
•   Конструкция — Камерные, шахтные, колпаковые, конвейерные, карусельные, барабанные, толкательные и др.
•   Рабочая температура — От 100 °C до 2500 °C

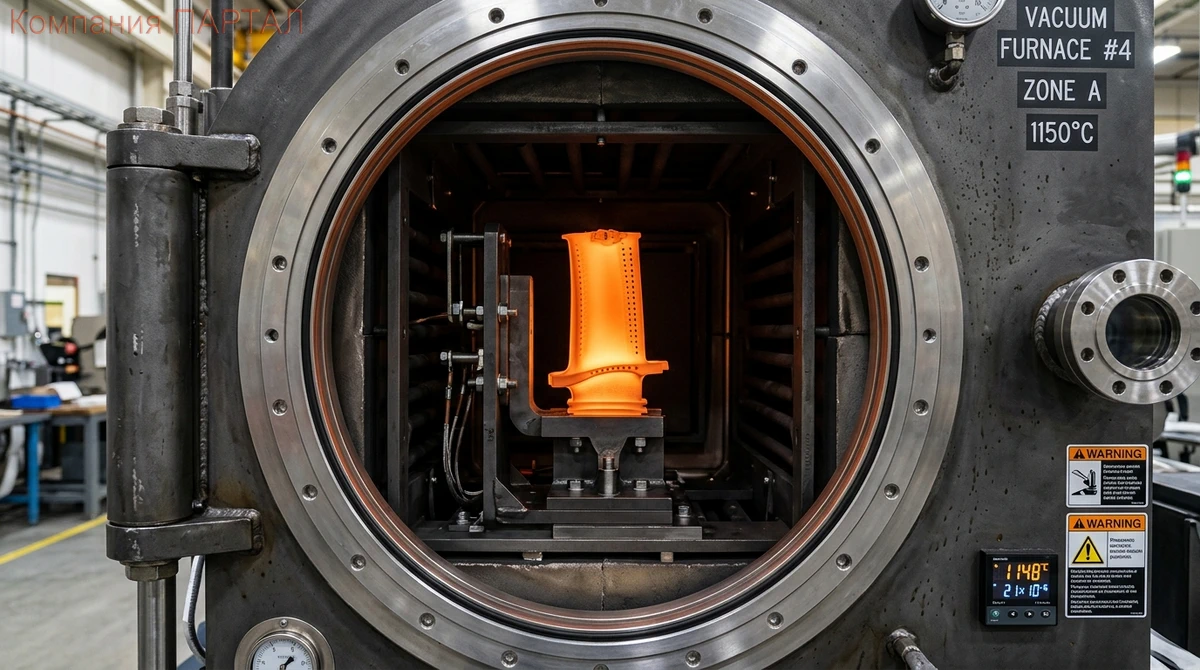

Экспертный факт: вакуумные печи с контролируемой атмосферой используются в производстве полупроводников и авиационных лопаток турбин.

Содержание кислорода в камере — менее 0,001 %.

Это исключает окисление и обезуглероживание — критичных дефектов для деталей класса «аэрокосмос».

Вакуумная печь с контролируемой атмосферой лопатки турбин класс аэрокосмос

Температурная классификация: от нихрома до вольфрама

Рабочая температура — главная техническая характеристика печи.
Именно она определяет выбор нагревательного элемента:
•   До 600 °C — нихром Х20Н80, Х15Н60. Стандартные сплавы. Надёжны, доступны, технологичны.
•   До 1250 °C — те же нихромовые сплавы на пределе ресурса. Требуют точного контроля.
•   До 1450 °C — фехраль марок Х27Ю5Т, Х23Ю5Т.
•   До 1800 °C — керамические элементы: хромит лантана, дисилицид молибдена, карбид кремния.

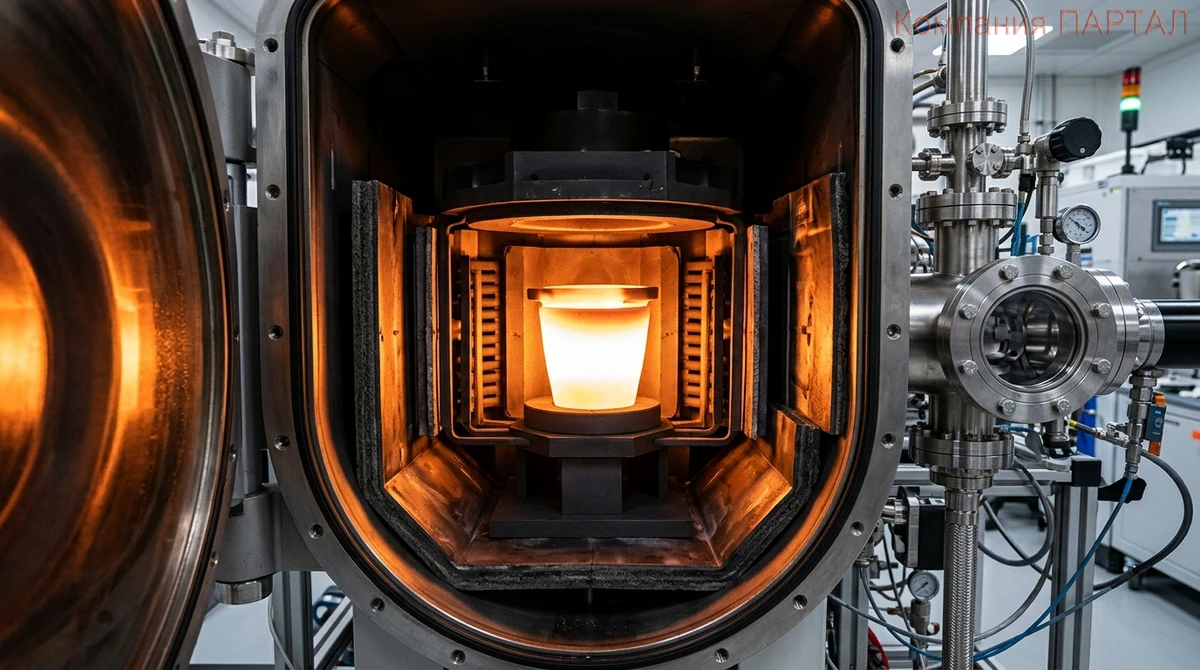

•   До 2500 °C — только вакуум. Нагреватели из вольфрама, тантала, молибдена или углеродных композитов.
Алмазный факт: температура плавления вольфрама — 3422 °C.
Это самый тугоплавкий металл на Земле.
Именно поэтому вольфрамовые нагреватели применяются в печах для синтеза сверхтвёрдых материалов и выращивания монокристаллов — технологиях, стоящих за производством современных процессоров и LED чипов.

Нихром х20н80, фехраль, вольфрамовые нагреватели, высокотемпературные электропечи

Конструктивные типы: от камеры до колпака

Наиболее распространены пять конструктивных решений:
•   Камерные печи — универсальный стандарт. Прямоугольная камера, фронтальная загрузка.
Подходят для большинства задач термообработки.
•   Камерные с выдвижным подом — для крупногабаритных и тяжёлых садок. Под выкатывается наружу — загрузка краном без рисков.
•   Шахтные печи — вертикальная загрузка сверху. Идеальны для длинномерных деталей: валов, штанг, труб.
•   Элеваторные — под поднимается к нагревательной камере. Применяются для отжига крупных заготовок.

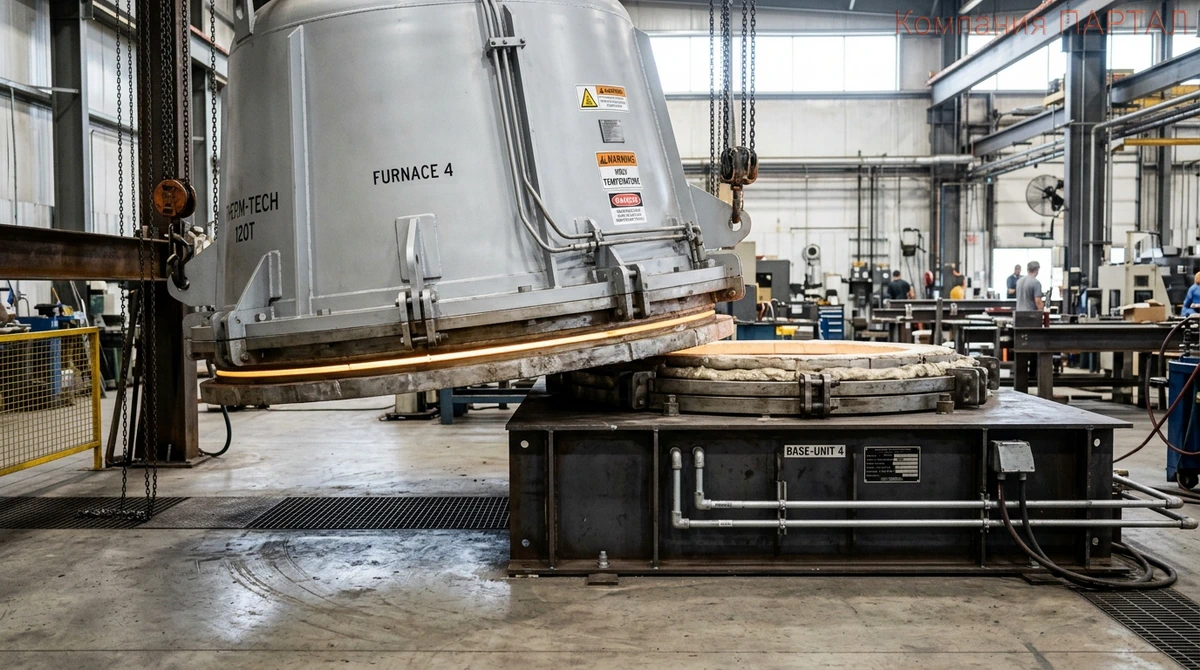

•   Колпаковые — неподвижный стенд, подвижный колпак нагреватель. Классика для отжига рулонного металлопроката.
Исторический факт: колпаковые печи появились в металлургии в 1930 х годах как ответ на задачу отжига рулонов холоднокатаной стали без их размотки.
Сегодня они остаются незаменимыми на прокатных заводах — конструкция не изменилась принципиально за 90 лет.

Колпаковые печи сопротивления, элеваторные электропечи, конструкции термооборудования

Итог: как выбрать тип печи

Выбор термической печи определяется четырьмя факторами:
1. Объём производства — единичное/мелкосерийное → садочная; массовое → методическая.
2. Температура процесса → определяет тип нагревателя и футеровку.
3. Геометрия деталей → диктует конструкцию: шахтная, камерная, элеваторная.
4. Требования к атмосфере → воздух, защитный газ или вакуум.
Правильно подобранная печь — это не просто оборудование.
Это гарантия качества термообработки, воспроизводимости результата и экономии энергии на всём жизненном цикле производства.
