Ниобий: металл, который усиливает сталь и работает в сверхпроводниках

Ниобий редко встречается в быту в чистом виде, но в современной промышленности его роль трудно назвать узкой.

Он делает высокопрочные стали эффективнее, входит в жаропрочные и специальные сплавы, работает в сверхпроводящих магнитах и радиочастотных резонаторах.

При этом свойства самого металла и свойства материалов с небольшой добавкой Nb — не одно и то же.

Ниже разберём ниобий именно с инженерной точки зрения: что это за металл, чем он ценен, какие марки применяют в России и где его возможности действительно полезны.



Что такое ниобий и почему он относится к тугоплавким металлам

Ниобий (Nb) — химический элемент с атомным номером 41.

Это серебристо-серый металл группы 5 периодической системы.

Его плотность при комнатной температуре составляет около 8,57 г/см³, температура плавления — примерно 2477 °C, температура кипения — около 4741 °C.

Такие значения относят ниобий к тугоплавким металлам.
Но высокая температура плавления — лишь часть картины.

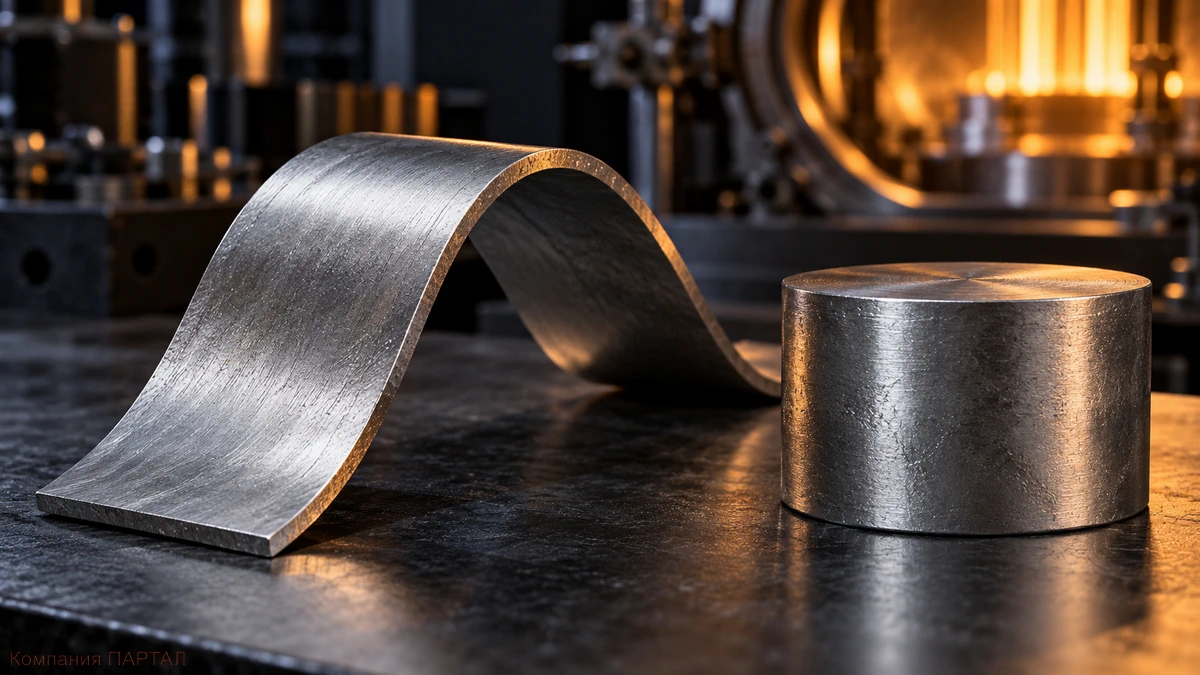

Чистый ниобий достаточно пластичен и хорошо деформируется, если содержание кислорода, азота, водорода и углерода находится под контролем.

Именно эти примеси способны заметно повышать твёрдость и одновременно ухудшать пластичность.

Поэтому для ниобия чистота металла — не формальность в сертификате, а реальный технологический параметр.
Инженерный нюанс: ниобий значительно легче вольфрама и тантала.

Для конструкций, где важна масса, это даёт ему дополнительное преимущество среди тугоплавких металлов, хотя по жаростойкости на воздухе он требует защиты.





Открытие ниобия: металл, который почти полвека путали с танталом

В 1801 году английский химик Чарльз Хэтчетт исследовал минерал колумбит из коллекции Британского музея и обнаружил в нём новый элемент.

Он назвал его колумбием. Уже через год был открыт тантал, и из-за очень близкой химии двух элементов началась путаница, которая продолжалась десятилетиями.
В 1844 году немецкий химик Генрих Розе показал, что речь идёт о разных элементах, и предложил название «ниобий».

В 1864 году Кристиан Бломстранд получил металлический ниобий восстановлением его хлорида водородом.

Международное название niobium окончательно закрепилось в XX веке.
Исторический факт: название связано с греческой мифологией.

Ниоба считалась дочерью Тантала — поэтому соседство ниобия и тантала в химии получило буквальное отражение в их именах.





Где встречается ниобий и как из руды получают металл

Самородный ниобий практически не встречается.

Его получают из сложных минералов, прежде всего пирохлора и минералов группы колумбита-танталита.

Ниобий и тантал часто присутствуют в одном сырье и очень похожи химически, поэтому одна из сложных стадий производства — не просто извлечь металл из концентрата, а разделить близкие элементы и удалить примеси.
Промышленная схема зависит от сырья и от того, какой продукт нужен на выходе: феррониобий для металлургии, технический металл, порошок или высокочистый ниобий.

После обогащения рудный концентрат химически перерабатывают, получают очищенные соединения ниобия, затем восстанавливают металл.

Для высокочистого материала дополнительно используют вакуумное рафинирование и электронно-лучевые переплавы.
Технологический факт: для высокочистого ниобия электронно-лучевой переплав — это одновременно плавка и стадия очистки.

В глубоком вакууме часть летучих и газовых примесей удаляется значительно эффективнее, чем при обычном переплаве.





Коррозионная стойкость и главный предел ниобия при нагреве

При комнатных и умеренных температурах ниобий устойчив во многих химических средах.

На поверхности образуется защитная оксидная плёнка, основой которой служит Nb₂O₅.

Она и объясняет хорошую стойкость металла во многих водных растворах и кислотных средах.
Но «коррозионностойкий» не означает «неуязвимый».

Фторидные среды и плавиковая кислота способны разрушать пассивную плёнку.

Ещё важнее другое: при высоких температурах на воздухе ниобий активно взаимодействует с кислородом.

Поэтому тугоплавкость нельзя путать с жаростойкостью.

Деталь может оставаться далёкой от плавления, но уже быстро окисляться.
Практический момент: для высокотемпературных деталей из ниобиевых сплавов часто используют защитные покрытия, вакуум, инертную атмосферу или другие способы изоляции от кислорода.

Высокая температура плавления сама по себе эту проблему не решает.





Российские марки чистого ниобия и ниобиевых сплавов

В российской нормативной базе чистый ниобий и сплавы на его основе разделены по форме и назначению.

ГОСТ 16099-80 устанавливает требования к ниобию в слитках марки Нб1.

ГОСТ 16100-79 распространяется на ниобиевые штабики НбШ00, НбШ0 и НбШ1.

Для порошка действует ГОСТ 26252-84: в нём предусмотрены марки НбП-а, НбП-б и НбП, а также классы по гранулометрическому составу.
Деформируемые сплавы на основе ниобия нормируются ГОСТ 26468-85.

В документ входят НбЦ, НбЦУ, Нб5В2МЦ, Нб10В2МЦ и Нб10В5МЦУ.

В обозначениях отражаются основные легирующие элементы: Ц — цирконий, В — вольфрам, М — молибден, У — углерод.

Чем сложнее состав, тем дальше материал уходит от свойств чистого Nb и тем важнее рассматривать конкретную марку, а не «ниобий вообще».
•    НбЦ — ниобиевая основа с добавкой циркония.
•    НбЦУ — ниобий с цирконием и контролируемым содержанием углерода.
•    Нб5В2МЦ, Нб10В2МЦ, Нб10В5МЦУ — более сложные системы с вольфрамом, молибденом, цирконием и, для отдельных марок, углеродом.
Полезный нюанс: марку чистого ниобия нельзя оценивать только по цифре «процент Nb».

Для технологичности особенно важны ограничения по кислороду, азоту, водороду и углероду — именно они сильно влияют на пластичность и сварку.





Обработка, сварка и почему ниобий не любит загрязнения

Чистый ниобий хорошо поддаётся ковке, прокатке, волочению и глубокой деформации.

Это отличает его от многих материалов, которые ассоциируются с высокой тугоплавкостью и хрупкостью.

Однако такое поведение сохраняется только при контролируемой чистоте и правильном нагреве.
Главная технологическая опасность — контакт горячего металла с кислородом, азотом и водородом.

При нагреве эти элементы легче проникают в ниобий и меняют его механические свойства.

Поэтому ответственные операции выполняют в вакууме или в хорошо защищённой инертной атмосфере.

Для высокочистых изделий применяют электронно-лучевую сварку и другие процессы с минимальным загрязнением зоны соединения.
Почему это важно: две заготовки с одинаковым названием «ниобий» могут заметно отличаться в обработке, если у них различается содержание межузельных примесей.

Для этого металла химическая чистота напрямую превращается в технологическое поведение.





Ниобий в стали: эффект от добавки меньше одной десятой процента

Наибольшие объёмы ниобия потребляет не производство деталей из чистого металла, а металлургия сталей.

Здесь Nb работает как микролегирующий элемент.

Его вводят в очень небольших количествах — часто менее 0,1% — но этого достаточно, чтобы заметно изменить структуру металла.
Ниобий образует мелкие карбонитридные частицы и влияет на рекристаллизацию аустенита.

В результате можно измельчить зерно и повысить прочность при сохранении хорошей свариваемости и приемлемой пластичности.

Именно поэтому ниобий востребован в трубных, конструкционных и высокопрочных низколегированных сталях.
Интересный факт: в этом случае ценность ниобия особенно наглядна: доли процента добавки меняют свойства тонн стали.

Работает не «масса металла», а его влияние на зерно, выделения и ход термомеханической обработки.





Ниобиевые сплавы: высокая температура, но не работа без ограничений

Когда ниобий становится основой сплава, задача меняется.

Вольфрам и молибден повышают высокотемпературную прочность, цирконий и углерод участвуют в формировании структуры и упрочнении.

Такие материалы интересны для деталей, работающих при температурах, где обычные конструкционные сплавы уже теряют значительную часть прочности.
Ниобиевые сплавы применяются в специальной авиационной, ракетной, энергетической и исследовательской технике.

Но здесь особенно важно не превращать высокую температуру плавления в рекламный лозунг.

При контакте с горячим воздухом остаётся проблема окисления, поэтому реальная работоспособность зависит от состава сплава, покрытия, температуры и окружающей среды.
Инженерное правило: «тугоплавкий» и «жаропрочный» — не синонимы.

Первый термин говорит прежде всего о температуре плавления, второй — о способности материала долго сохранять механические свойства под нагрузкой при нагреве.





Сверхпроводимость: от чистого ниобия до магнитов ускорителей

Ниобий занимает особое место в сверхпроводящей технике.

Чистый металл переходит в сверхпроводящее состояние при температуре около 9,2 K.

Высокочистый Nb используют для сверхпроводящих радиочастотных резонаторов ускорителей частиц, где критичны качество поверхности, структура металла и минимальное содержание примесей.
Для мощных магнитов чаще применяют материалы на основе ниобия.

Сплав Nb–Ti технологичен и десятилетиями остаётся рабочим материалом для магнитных систем.

Интерметаллид Nb₃Sn способен работать при более высоких магнитных полях, но после формирования становится хрупким и требует значительно более сложной технологии изготовления.

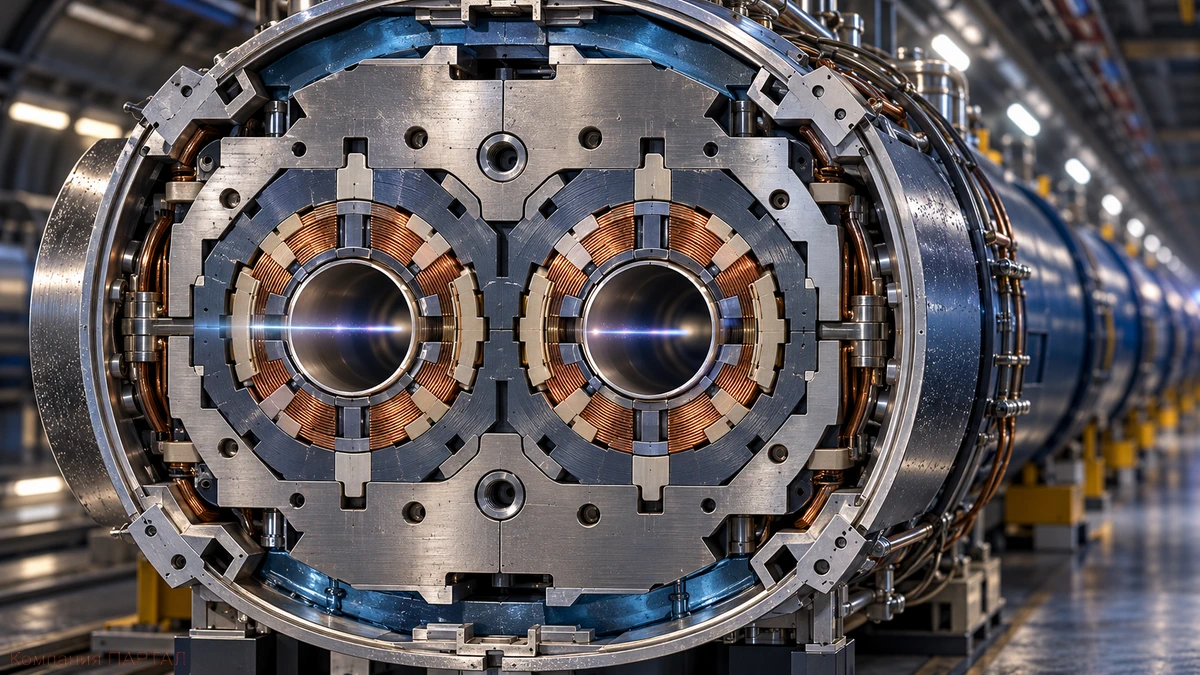

Современный факт: в Большом адронном коллайдере CERN основным сверхпроводником магнитов служит Nb–Ti, а для магнитов модернизации High-Luminosity LHC используется Nb₃Sn.

Рабочая температура ряда этих систем — около 1,9 K, то есть примерно −271 °C.





Где ещё применяется ниобий

Области применения ниобия очень разные, но почти всегда его выбирают не «за редкость», а за конкретное сочетание свойств.

В никелевых жаропрочных сплавах Nb участвует в образовании упрочняющих фаз; известный пример — сплавы типа 718, где важную роль играет фаза на основе Ni₃Nb.

В атомной технике ниобий применяется как легирующий элемент циркониевых сплавов, используемых в реакторном материаловедении.
Ниобиевый порошок используется в конденсаторных технологиях.

Соединения ниобия, прежде всего Nb₂O₅, находят применение в оптике, функциональной керамике и электронных материалах.

Но здесь важно не смешивать металлический Nb с его оксидами: это разные материалы с разными свойствами и технологией.
Неочевидное применение: соединения ниобия используют в оптических стёклах с высоким показателем преломления.

Это позволяет получать более тонкие линзы при заданной оптической силе — совсем другая область, чем металлургия или сверхпроводящие магниты.





Формы поставки: от слитка и порошка до проволоки и фольги

В промышленности ниобий поставляют не только в виде слитков.

В зависимости от технологии дальнейшей переработки используются штабики, порошок, лист, лента, фольга, пруток, проволока, трубы и специальные заготовки.

Для части продукции требования задают ГОСТы, для части — отраслевые стандарты и технические условия конкретного производителя или заказчика.
При выборе материала важно сначала определить задачу: нужен чистый пластичный Nb, жаропрочный сплав на его основе, порошок заданной дисперсности или легирующий компонент.

Одного слова «ниобий» для технического заказа недостаточно — марка, чистота, форма поставки и состояние материала напрямую влияют на результат.
Практический вывод: для ниобия особенно опасно выбирать материал только по внешней форме.

Проволока из чистого Nb и проволока из сложного ниобиевого сплава могут выглядеть одинаково, но иметь совершенно разные режимы обработки и назначение.





Главное о ниобии

Ниобий — пример металла, чья промышленная ценность раскрывается в нескольких разных ролях.

Чистый Nb сочетает тугоплавкость, пластичность и коррозионную стойкость в ряде сред.

Ниобиевые сплавы работают в высокотемпературной технике.

Малые добавки Nb управляют структурой стали. Nb–Ti и Nb₃Sn позволяют создавать мощные сверхпроводящие магниты.
При этом у металла есть чёткие ограничения: чувствительность к газовым примесям при нагреве, активное окисление при высоких температурах на воздухе и высокая зависимость свойств от чистоты и конкретного состава.

Поэтому грамотный выбор ниобия всегда начинается не с общего перечня достоинств, а с марки, среды, температуры и реальной задачи.





Нормативная и справочная база

• ГОСТ 16099-80 «Ниобий в слитках. Технические условия» — действующий стандарт по данным Федерального информационного фонда стандартов Росстандарта.
• ГОСТ 16100-79 «Ниобий в штабиках. Технические условия» — действующий стандарт по данным Росстандарта.
• ГОСТ 26252-84 «Порошок ниобиевый. Технические условия» — действующий стандарт по данным Росстандарта.
• ГОСТ 26468-85 «Сплавы деформируемые на основе ниобия. Марки» — действующий стандарт по данным Росстандарта.
• Royal Society of Chemistry. Niobium — Element information, properties and uses: основные физические свойства и история открытия.
