Методы электрического нагрева: полный разбор от закона Джоуля до плазмы в 10 000 °C

Прямой и косвенный нагрев: в чём принципиальная разница

Электрический нагрев делится на два класса.
•    Прямой — ток идёт прямо через нагреваемое тело. Металл, вода, почва, молоко — сами становятся нагревательным элементом.
•    Косвенный — ток проходит через отдельный нагреватель, а тепло передаётся объекту через теплопроводность, конвекцию или излучение.
Разница критична для выбора оборудования.

Прямой нагрев — выше КПД, меньше потерь.

Косвенный — точнее управление процессом.
Интересный факт: косвенный нагрев появился раньше прямого в промышленном применении.

Первые электрические печи сопротивления косвенного типа запустили в 1880 х — раньше, чем научились стабильно пропускать ток через нагреваемый металл без его разрушения.

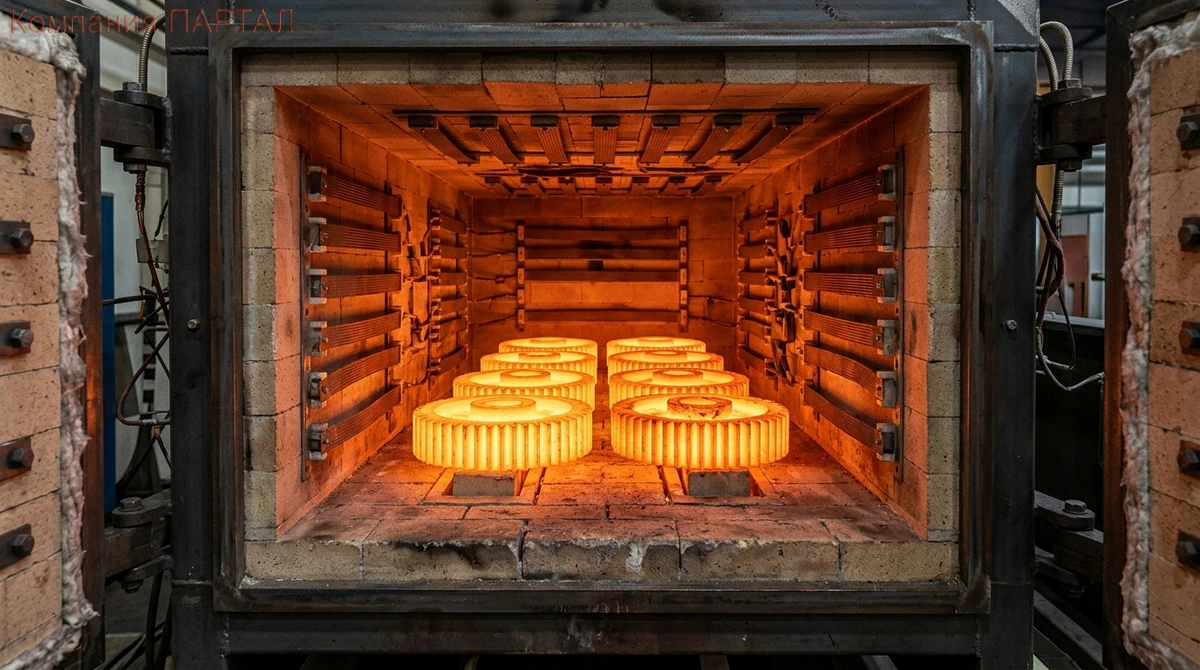

Нагрев сопротивлением: закон, которому 180 лет — и он всё ещё правит

Основа — закон Джоуля–Ленца:
Q = I²·R·t
Тепло пропорционально квадрату тока.

Удвоил ток — получил тепла в четыре раза больше.
Реализуется двумя способами:
•    Контактный — для металлов (сварка, нагревательные элементы).
•    Электродный — для жидкостей и неметаллов.
Надёжность — максимальная. Именно поэтому 80 % бытовых нагревательных приборов работают на этом принципе.
Исторический факт: Джоуль открыл этот закон в 1841 году, независимо от Ленца, который сделал то же самое в России.

Оба опубликовали результаты в одном году — и закон назвали именем обоих.

Это один из редких случаев одновременного открытия в физике.





Электродный нагрев: ток течёт прямо через молоко

Нагреваемая среда — сама проводник. Помещается между электродами, подаётся переменное напряжение — и среда греется изнутри.
Работает с водой, молоком, почвой, сочными кормами.
Почему переменный ток — обязательно?

Постоянный вызывает электролиз. Ионы начинают двигаться направленно, среда разрушается, электроды — тоже.
Переменный ток высокой частоты меняет направление тысячи раз в секунду — электролиз не успевает развиться.

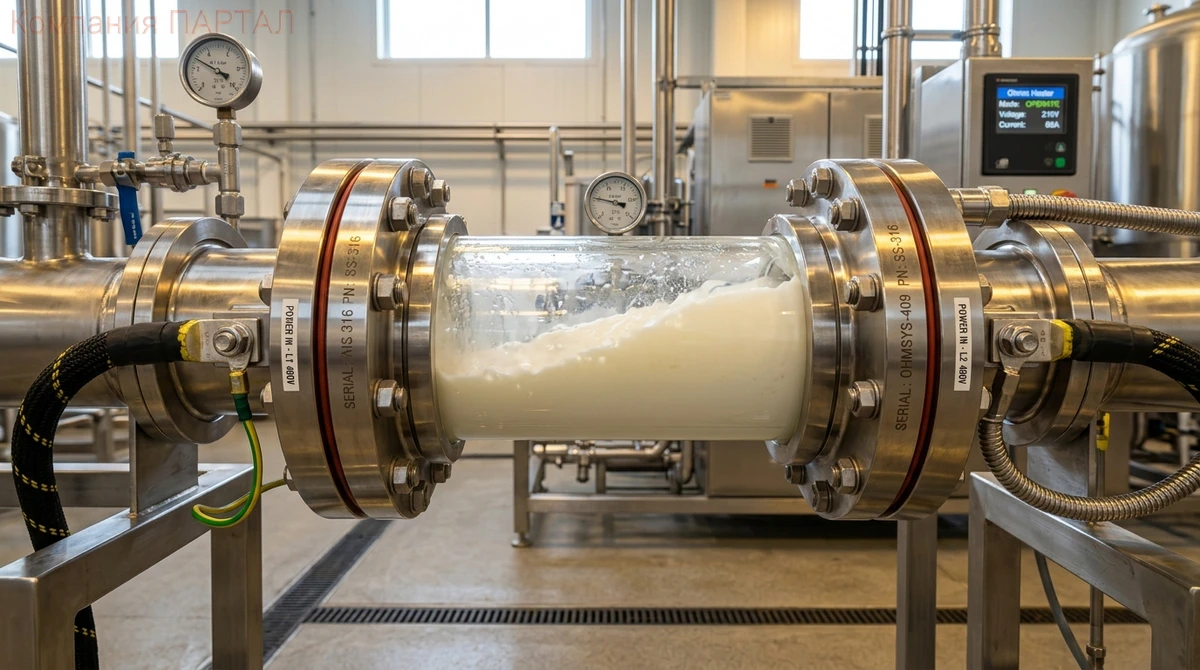

Технический факт: электродный нагрев молока — промышленная реальность.

Технология омического нагрева (Ohmic Heating) позволяет пастеризовать молоко за секунды при равномерном прогреве всего объёма.

Традиционный теплообменник греет снаружи — центр запаздывает.

Электродный метод греет одновременно весь объём, сохраняя больше витаминов.

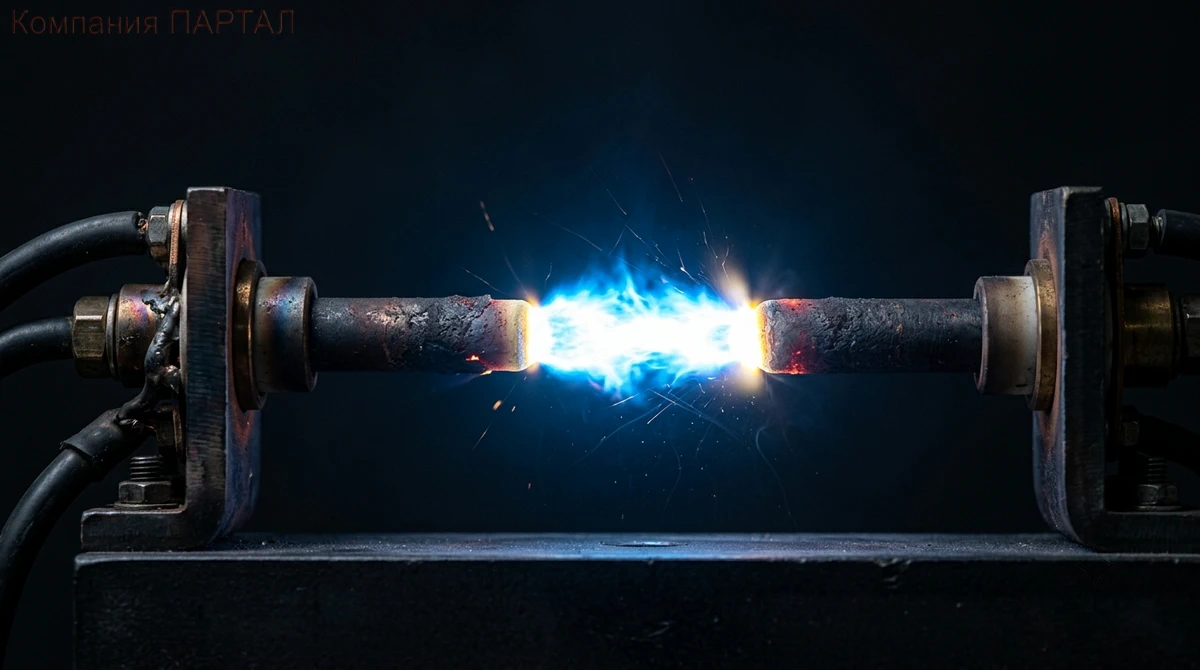

Электродуговой нагрев: 7000 °C между двумя стержнями

Два электрода сводят, а затем начинают разводить.

В микроскопический миг перед их разделением контактное сопротивление резко растёт — металл в точке касания мгновенно закипает.
Свободные электроны ускоряются, вырываются из металла — термоэлектронная эмиссия.

Они бьют по молекулам воздуха, ионизируют его.

Пространство между электродами становится проводящим. Возникает дуга.
Температура распределена неравномерно:
•    катод — ~2400 °C;
•    анод — ~2600 °C;
•    центр дуги — 6000–7000 °C.
Исторический факт: электрическую дугу открыл Василий Петров в 1802 году — на 10 лет раньше Дэви.

Петров создал батарею из 2100 медно цинковых пар и наблюдал устойчивый дуговой разряд.

Однако его труды долго оставались неизвестны в Европе из за языкового барьера.

Приоритет частично восстановлен лишь в XX веке.





Прямая и косвенная дуга: два разных инструмента

•    Прямой электродуговой нагрев — дуга горит непосредственно на обрабатываемом материале.

Главное применение — электросварка. Дуга расплавляет металл в точке контакта.
•    Косвенный электродуговой нагрев — дуга не касается материала.

Она работает как мощный источник инфракрасного излучения.

Применяется в дуговых печах косвенного действия — для плавки цветных металлов и специальных сплавов.

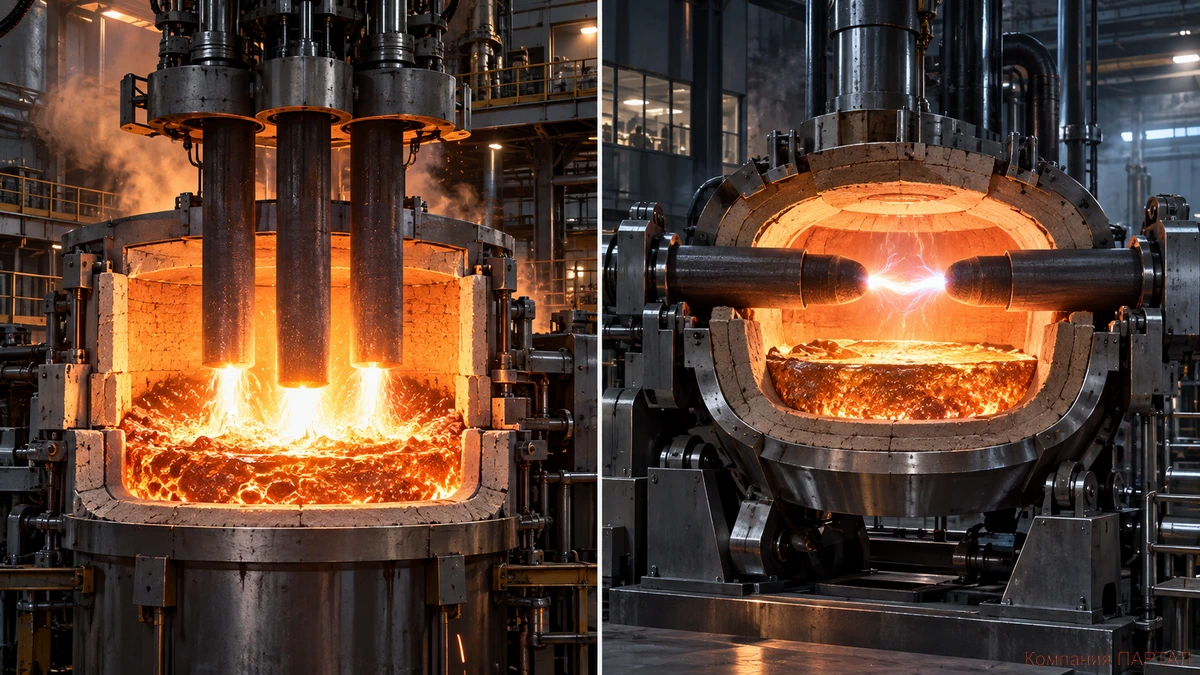

Исторический факт: первая в мире промышленная дуговая печь для выплавки стали запущена в 1900 году французским инженером Полем Эру — тем самым, кто независимо изобрёл электролитическое производство алюминия.

Дуговые печи сегодня выплавляют около 35 % всей мировой стали.

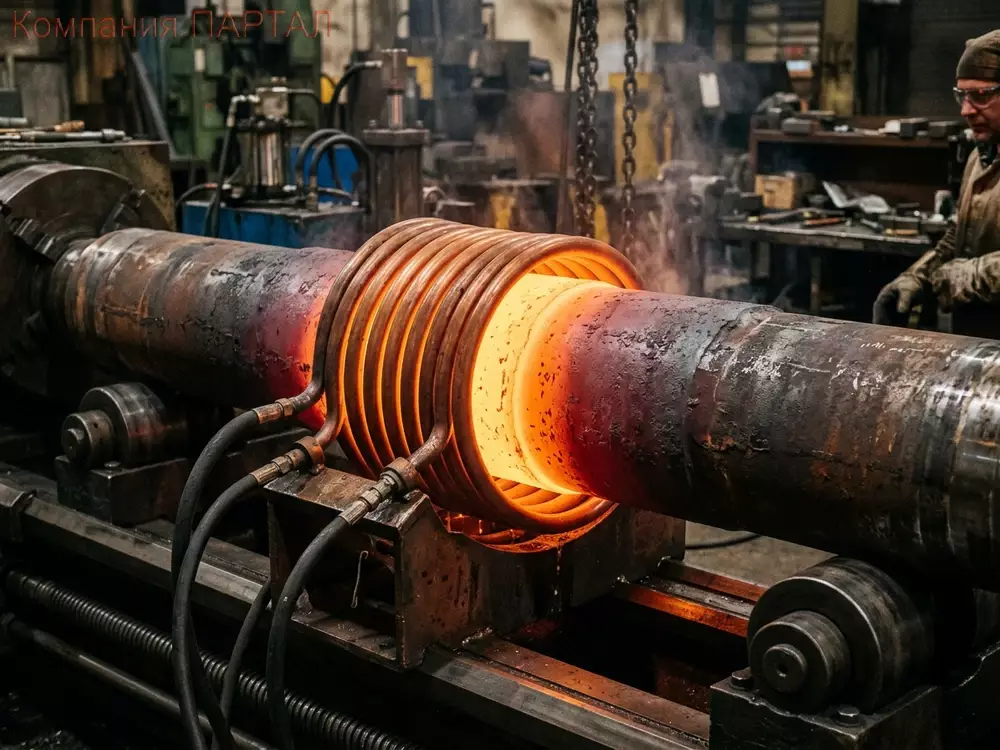

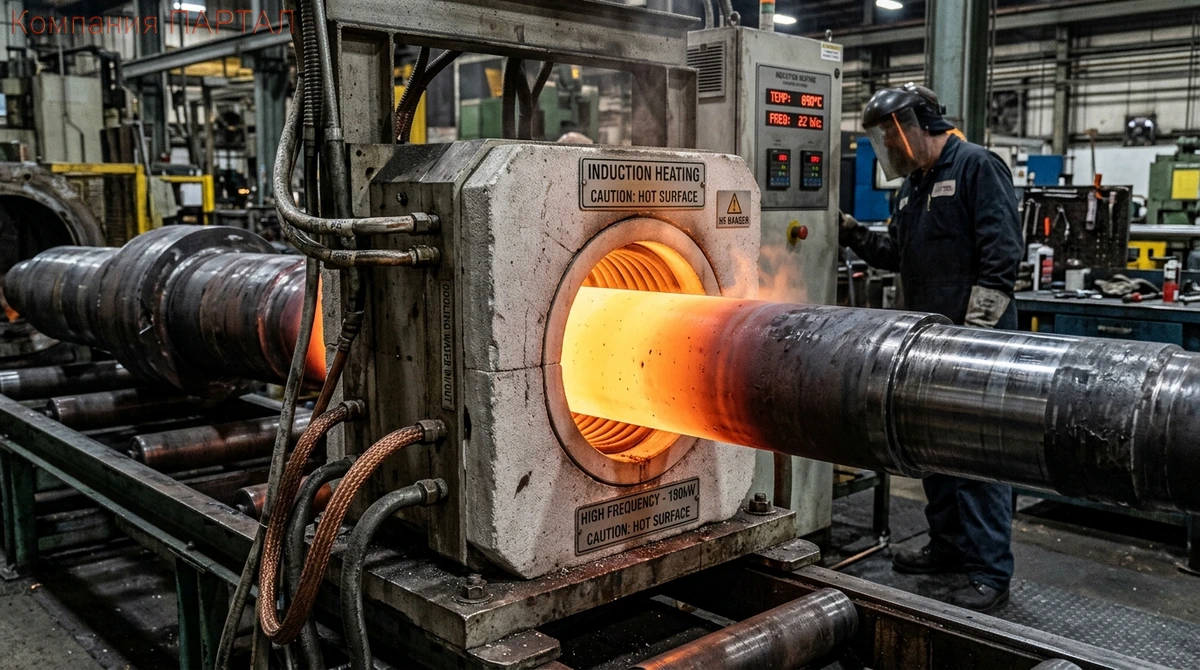

Индукционный нагрев: магнитное поле греет металл без контакта

Переменное магнитное поле индуцирует в металле вихревые токи (токи Фуко).

Токи текут — металл греется. Физического контакта нет вообще.
Частота тока определяет глубину прогрева:
•    50 Гц (промышленная) — глубокий прогрев;
•    до 500 кГц (высокая частота) — поверхностный нагрев, закалка.
Дополнительные эффекты — поверхностный эффект и эффект близости — позволяют концентрировать нагрев точечно.
Технический факт: индукционные плиты нагревают не конфорку, а саму кастрюлю. КПД достигает 90 % против 55–65 % у газовых.

Но металл кастрюли должен обладать высоким электрическим сопротивлением — алюминий и медь слишком хорошо проводят ток, поэтому почти не греются.

Именно поэтому индукции нужна стальная или чугунная посуда.

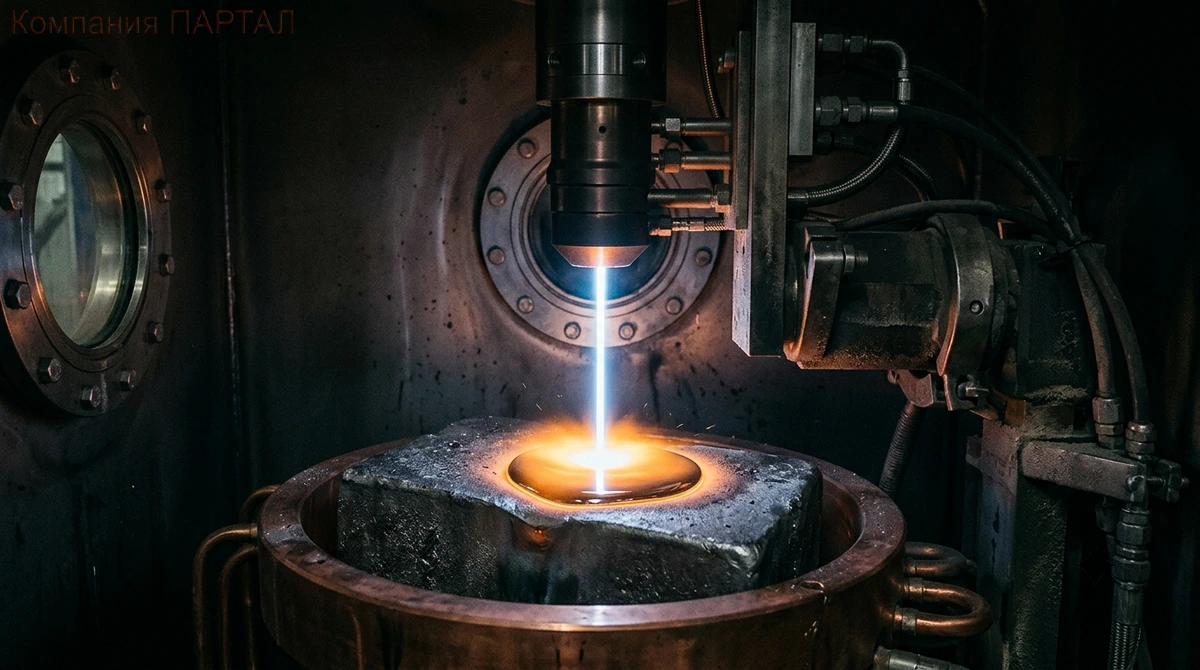

Электронно лучевой нагрев: вакуум, точность, тугоплавкие металлы

Пучок электронов, разогнанных до высоких скоростей, фокусируется на поверхности материала.

Плотность энергии — 10 в степени 5 – 10 в степени 8 Вт/см2.
Работает только в вакууме — иначе электроны рассеиваются на молекулах воздуха.
Применения: сварка, плавка, закалка, размерная обработка тугоплавких материалов — вольфрама, молибдена, тантала.
Технический факт: электронно-лучевой нагрев позволяет плавить металлы в идеальной чистоте.

В вакуумной камере из расплава мгновенно испаряются любые вредные примеси и газы.

Именно этим методом получают сверхчистый титан и ниобий для авиации, космических кораблей и медицинских имплантов, где любая посторонняя микрочастица внутри металла может привести к катастрофе.

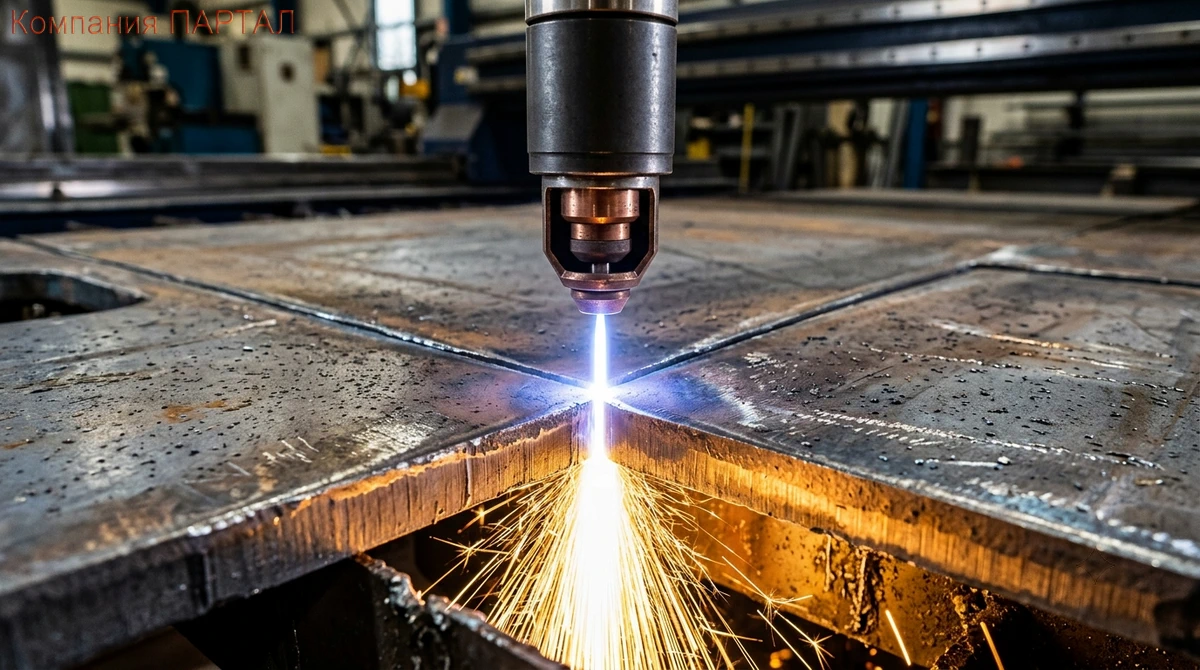

Плазменный нагрев: температура звёздной атмосферы на земле

Плазма — четвёртое состояние вещества.

Полностью ионизированный газ с температурой десятки тысяч градусов.
Генерируется в плазмотронах — устройствах, где газ разгоняется и ионизируется электрической дугой или высокочастотным полем.
Применения: резка, сварка, наплавка, поверхностное упрочнение металлов. Энергия локализована предельно точно.
Научно подтверждённый факт: температура плазмы в промышленных плазмотронах достигает 10 000–15 000 °C — это в два-три раза превышает температуру поверхности Солнца (≈5500 °C).

Плазменные технологии используются в космической отрасли для нанесения жаростойких покрытий на лопатки турбин ракетных двигателей.





Итог: как выбрать метод

•    Сопротивление: до 1400 °C — быт, промышленность.
•    Электродный: до 100 °C — жидкости, почва.
•    Дуговой: 2400–7000 °C — сварка, выплавка стали.
•    Индукционный: до 1500 °C — закалка, машиностроение.
•    Электронно лучевой: локально >10 в степени 5 Вт/см² — тугоплавкие металлы, микроэлектроника.
•    Плазменный: 10 000–15 000 °C — резка, космические покрытия.



Каждый метод — инструмент под задачу.

Знать их физику — значит выбирать точно, а не наугад.
