Керамика в электронагревателях: почему стеатит, корунд, кордиерит и периклаз незаменимы

Почему нагреватель не горит и не коротит

Раскалённая спираль — потенциальная катастрофа.

Без изоляции она замкнёт корпус, расплавится или воспламенит конструкцию.
Решение — техническая керамика.

Она одновременно выполняет две роли: огнеупорный каркас и диэлектрик.

Не проводит ток даже при 1500 °C. Не деформируется после тысяч термоциклов.
Нагревательные спирали изготавливают из нихрома (сплав никеля и хрома) или фехрали (сплав железа, хрома и алюминия).

Без керамической опоры ни один из этих сплавов не проработает в открытом виде и часа.
Из архивов науки: первые промышленные электрические нагреватели с керамической изоляцией появились в Германии в 1880-х годах — ещё до массового применения металлов в электротехнике.

Уже тогда инженеры понимали: керамика незаменима там, где полимер сгорит.





Стеатит: прочный, плотный, влагостойкий

Основа стеатита — тальк (Mg₃Si₄O₁₀(OH)₂).

Природный минерал, который после обжига при 1300–1350 °C превращается в плотный поликристаллический диэлектрик.
Ключевое свойство: водопоглощение менее 0,02 %.

Поверхность практически беспористая — ток не утечёт даже во влажной среде.
Применяется в «сухих» ТЭНах, промышленных сушилках, бойлерах и тепловентиляторах.

Стеатитовые изоляторы-«бусины» нанизывают на нихромовую спираль, как бусы, — получается секционный нагреватель любой длины и мощности.
Исторический факт: стеатит использовали ещё в античности — египтяне делали из него амулеты и печати.

Его природная плотность была известна за тысячелетия до того, как инженеры поняли её электротехническую ценность.





Корунд: чемпион экстремального нагрева

Корундовая керамика — это высокочистый оксид алюминия (Al₂O₃) с содержанием 92–99,9 %.

Температура плавления — выше 2050 °C.

Это горячее, чем лава большинства активных вулканов Земли.
Ключевое свойство: сохраняет электроизоляционные характеристики и жёсткость структуры вплоть до 1600 °C. Никакой полимер, никакая стеклоткань рядом не стоят.
Применяется в промышленных печах, плавильном оборудовании, защитных чехлах термопар и реакторах химической промышленности.
Инженерная справка: корундовая керамика с чистотой Al₂O₃ 99,9 % используется в производстве полупроводников — как надежная подложка для интегральных микросхем.

Один и тот же состав работает и в доменной печи, и в микроэлектронике.





Кордиерит: мастер термошока

Главный враг раскалённой керамики — резкое охлаждение.

Тепловой удар разрывает структуру изнутри.

Кордиерит (Mg₂Al₄Si₅O₁₈) создан именно для этой борьбы.
Ключевое свойство: рекордно низкий коэффициент термического расширения — около 1,5–2,0 × 10⁻⁶ K⁻¹.

Для сравнения: у стали этот показатель в 8–12 раз выше.

Кордиерит почти не расширяется при нагреве — трещины не образуются.
Применяется в фенах, тепловых пушках, инфракрасных панелях и системах розжига — везде, где циклы «старт — стоп» исчисляются тысячами в год.
Факт из практики: кордиерит — основа каталитических нейтрализаторов выхлопных газов в автомобилях.

Именно его сотовая структура выдерживает мгновенный разогрев от холодного старта двигателя без единой трещины.

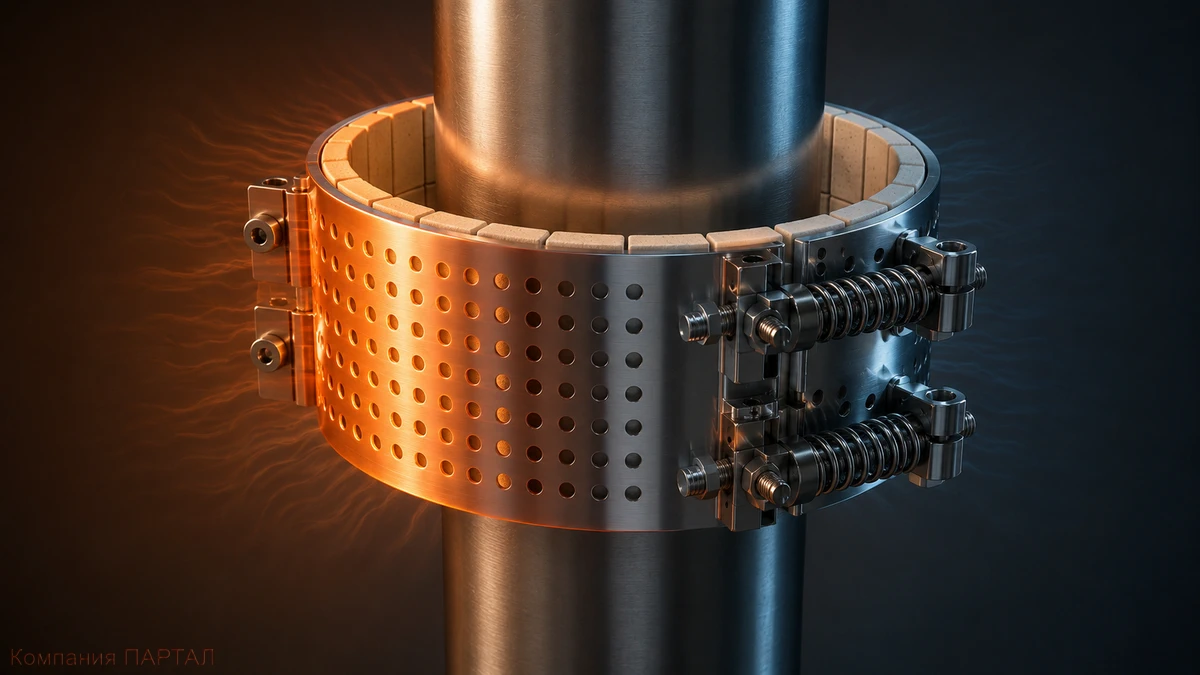

Хомутовые и ленточные нагреватели

Хомутовый нагреватель «обнимает» цилиндр станка или экструдера.

Внутри металлического корпуса — наборные стеатитовые блоки со спиралью.

Тепло передаётся через прямой контакт — кондукцию.

Плотное прижатие к детали критично: зазор в 0,1 мм ухудшает теплопередачу, вызывая опасный перегрев и перегорание спирали.
Ленточный нагреватель — гибкая версия.

Керамические изоляционные элементы соединены подвижно.

Лента огибает сложные профили: конусы, овалы, нестандартные фланцы.
Оба типа незаменимы в производстве полимерных изделий: экструдеры, термопластавтоматы, выдувные машины.
Технический факт: в современных экструдерах применяют зонное регулирование: каждый хомут управляется отдельным ПИД-контроллером.

Погрешность поддержания температуры — ±1 °C на участке длиной 50 мм.

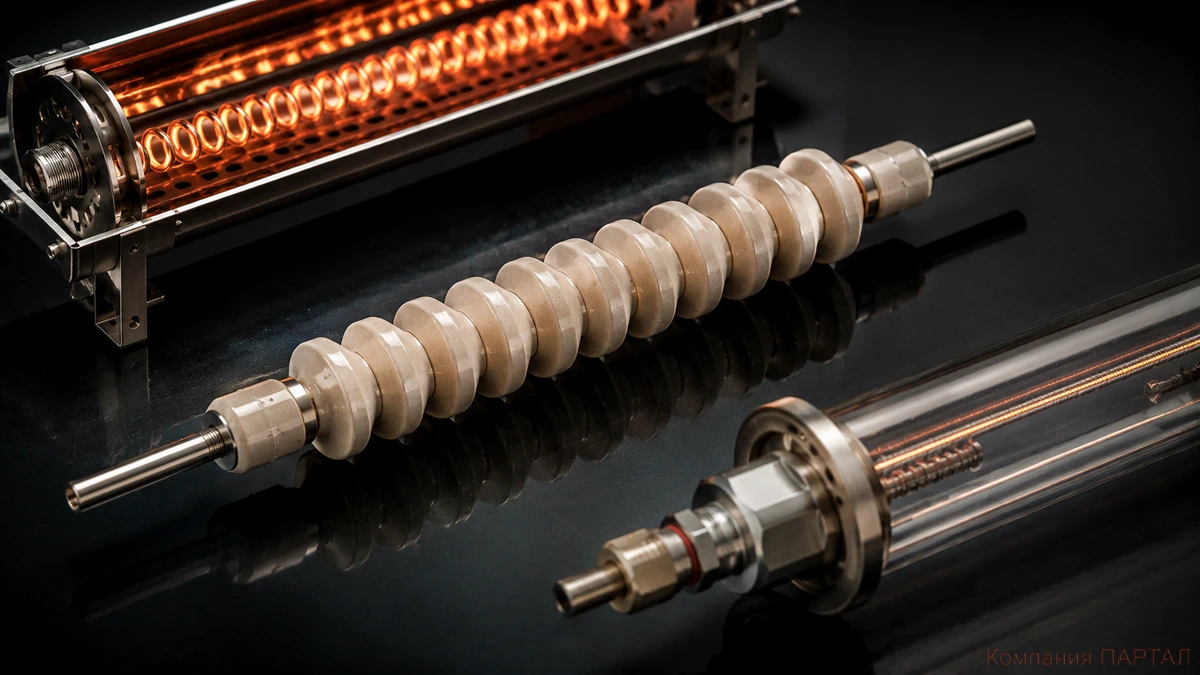

Сухие ТЭНы: сборная конструкция под любую задачу

«Сухой» ТЭН — это нихромовая спираль, нанизанная на цилиндрические стеатитовые или кордиеритовые изоляторы с продольными пазами. Принцип — как бусы на нити.
Длину и мощность нагревателя задают количеством бусин.

Конструкция собирается под конкретный технологический процесс.
Для нагрева воздуха ТЭН работает открыто — в калориферах и тепловых пушках.

Для нагрева жидкостей спираль помещают в металлическую или стеклянную колбу: нагрев бесконтактный, жидкость не загрязняется.
Главный плюс: перегорела спираль — меняют только её.

Не нужно сливать воду из бака или демонтировать всю установку.
Практический факт: «Сухие» ТЭНы в бойлерах продлевают ресурс до 15–20 лет против 5–7 у мокрых аналогов — спираль не контактирует с жёсткой водой и не покрывается накипью.





Плоские ИК-излучатели: нагрев без контакта

Инфракрасные керамические панели — это «маленькие солнца».

Спираль запаяна внутри плоской или вогнутой керамической пластины.

Нагрев происходит через излучение, а не через контакт или конвекцию.
Преимущество: ИК-волны прогревают поверхность предмета напрямую, минуя воздух.

КПД — выше, прогрев — равномернее.
Применение широко: мармиты в ресторанах, промышленные сушильные линии, термоформовка полимерных листов, медицинские обогреватели.
Научно подтверждённый факт: спектральный диапазон излучения керамического ИК-нагревателя (3–10 мкм) совпадает с максимумом поглощения воды и большинства полимеров.

Поэтому керамические ИК-панели сушат покрытия и формуют пластик эффективнее кварцевых аналогов.

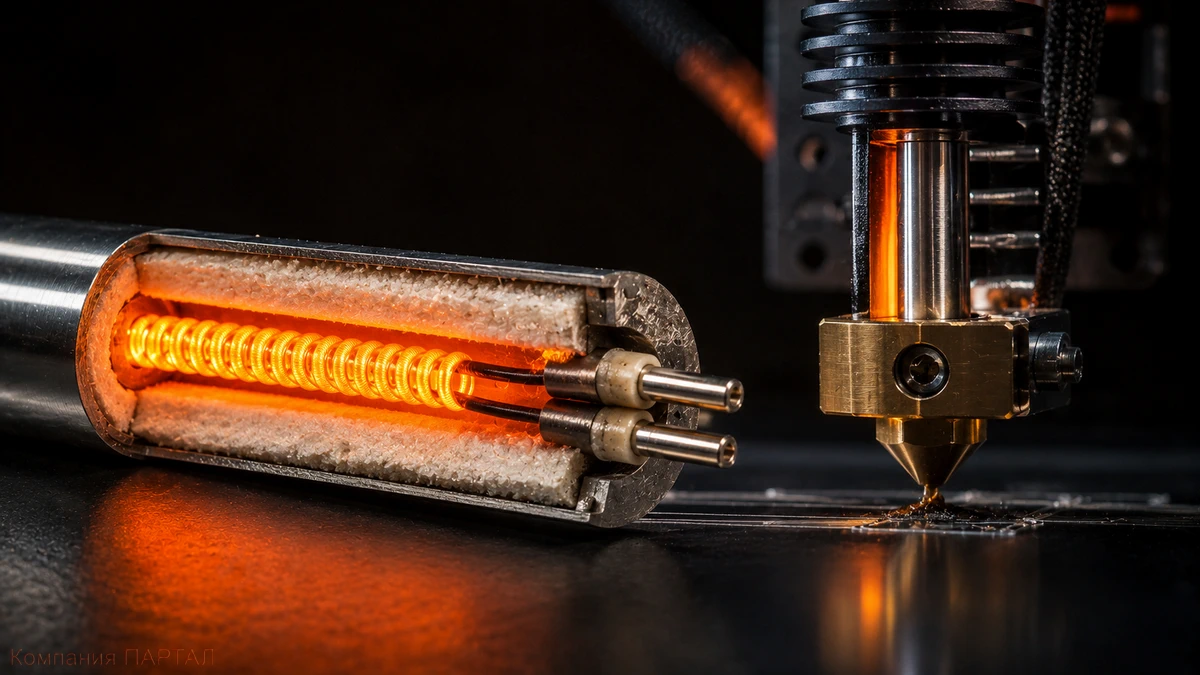

Патронные нагреватели: точечная мощность

Патронный нагреватель (ТЭНП) — компактный «патрон» из нержавеющей стали.

Внутри: нихромовая спираль, окружённая высокопрессованным оксидом магния (периклазом, MgO).
Периклаз — не совсем классическая керамика, но работает по тому же принципу: диэлектрик с высокой теплопроводностью.

Он передаёт тепло от спирали к стенке корпуса и одновременно изолирует электрически.
Патроны вставляют в просверленные отверстия пресс-форм, штампов, экструзионных головок.

Точечный нагрев — до 750 °C — с точностью позиционирования в 1 мм.
В цифрах и фактах: именно патронные нагреватели разогревают сопла 3D-принтеров промышленного класса.

Температура печати высокотемпературными полимерами (PEEK, PEI) — 360–420 °C.

Без MgO-изоляции такой нагрев в миниатюрном корпусе невозможен.

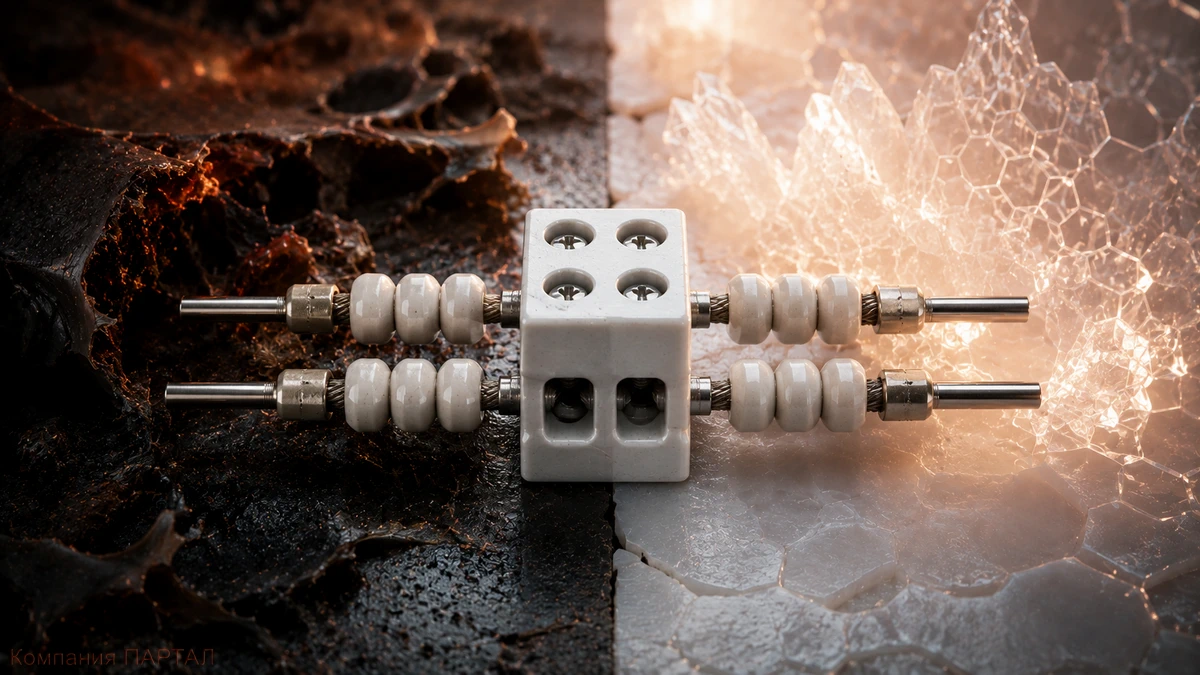

Керамика как защитный диэлектрик: клеммы и бусины

Керамику применяют не только в нагревательных элементах.

Из неё изготавливают:
• клеммные колодки — для подключения проводов в высокотемпературных зонах;
• кабельные изоляционные бусины — нанизываются на токоведущие выводы нихромовых спиралей.
Задача одна: не дать электрическому току уйти на корпус или вызвать дугу.

При температурах выше 200 °C любая полимерная изоляция обугливается и теряет диэлектрические свойства. Керамика — нет.
Для справки: удельное электрическое сопротивление стеатита при 600 °C составляет около 10⁷ Ом•м.

У фторопласта при той же температуре его уже не существует — полимер разложился.

Разница принципиальная.





Как выбрать керамику: инженерный компромисс

Выбор керамического состава — это расчёт, а не интуиция.

Три ключевых параметра:



Задача	Оптимальный состав
Влажная среда, умеренный нагрев	Стеатит
Экстремальные температуры (>1200 °C)	Корунд (Al₂O₃)
Частые циклы включения/выключения	Кордиерит
Точечный нагрев в металлическом корпусе	Периклаз (MgO)



Добавляются вторичные факторы: механические нагрузки, стоимость обжига, серийность производства.
Научно подтверждённый факт: в авиакосмической отрасли применяют многослойную керамику — градиентные функциональные структуры (FGM).

Состав плавно меняется от чистого корунда на горячей стороне до металлического сплава на холодной.

Технология пришла из аэрокосмических систем тепловой защиты и подогрева.
Правильно подобранная керамика — это не расходник.

Это инженерное решение, которое определяет ресурс, безопасность и эффективность всего нагревательного устройства.
