Нихром в изоляции: всё о конструкции, видах и применении нагревательных проводов

Что такое нихром в изоляции и зачем он нужен

Нихромовый нагревательный провод — это не просто проволока с оболочкой.
Это высокоточный инструмент управления теплом.
Токоведущая жила из нихрома сочетает два ключевых свойства: высокое удельное сопротивление и исключительную термостойкость.
Изоляция усиливает эти свойства, защищает окружающую среду и расширяет сферу применения.
Экспертный факт: нихром (сплав никеля и хрома) изобрёл американский инженер Альберт Марш в 1905 году.

Его патент стал основой для производства первых электрических тостеров и фенов.

Сегодня нихром остаётся эталонным сплавом для нагревателей спустя более 120 лет.
Нихромовый сплав в изоляции решает сложнейшие задачи там, где другие материалы не справляются.

Рассмотрим, в каких именно конструкциях и под какими марками применяется этот кабель на практике.





Применение греющих кабелей на основе нихромового сплава

• Магистральные нефтепроводы, битумные и серные трассы.
Используется нихромовый кабель марки ВНФ.

Внутри него нихромовый сплав изолирован фторопластом, так как этот материал не боится высоких технологических температур и химически агрессивных сред.
• Стрелочные переводы железных дорог.
Используется нихромовая нагревательная лента марки ЭНГЛ 1.

Внутри неё нихромовый сплав покрыт силиконовой резиной, потому что она работает как мягкий амортизатор при непрерывной жёсткой вибрации от поездов и не лопается на сильном морозе.
• Медицинские автоклавы и стерилизаторы.
Используется нихромовый кабель марки КНСВ.

Внутри него нихромовый сплав изолирован стекловолокном, так как это единственный материал, который стабильно выдерживает экстремальную сухую жару внутри стерилизационных камер и не горит.
• Аппараты ИВЛ и кувезы для новорождённых.
Используются специальные медицинские нихромовые нагреватели.

Жила из нихромового сплава в них покрыта чистым медицинским силиконом, чтобы провод оставался ультрагибким, безопасным для человека, не пах и не выделял вредных веществ при постоянном нагреве.
• Основания промышленных холодильных терминалов.
Используется нихромовый кабель марки НРА.

Внутри него нихромовый сплав защищён водонепроницаемым полимером, чтобы кабель, залитый в бетонную подушку под морозильными камерами навсегда, никогда не сгнил от подземной сырости и грунтовых вод.
• Крупные вертолётные площадки и грузовые пандусы.
Резистивный кабель на основе нихромового сплава укладывается цельными длинными контурами для обогрева больших площадей.

Высокое удельное сопротивление сплава позволяет подключать секции большой протяжённости без риска короткого замыкания.
• Импульсные линии и датчики КИПиА.
Нихромовый провод применяется для технологического обогрева тонких трубок и приборов автоматики на газовых и нефтеперерабатывающих объектах, защищая конденсат от замерзания на открытом воздухе.
• Промышленные линии розлива и экструдеры.
Применяется для точечного контурного подогрева дозаторов густых масс, шоколада, масел, а также зон подачи полимеров в химическом и пищевом производстве.





Конструкция нагревательного кабеля: просто о главном

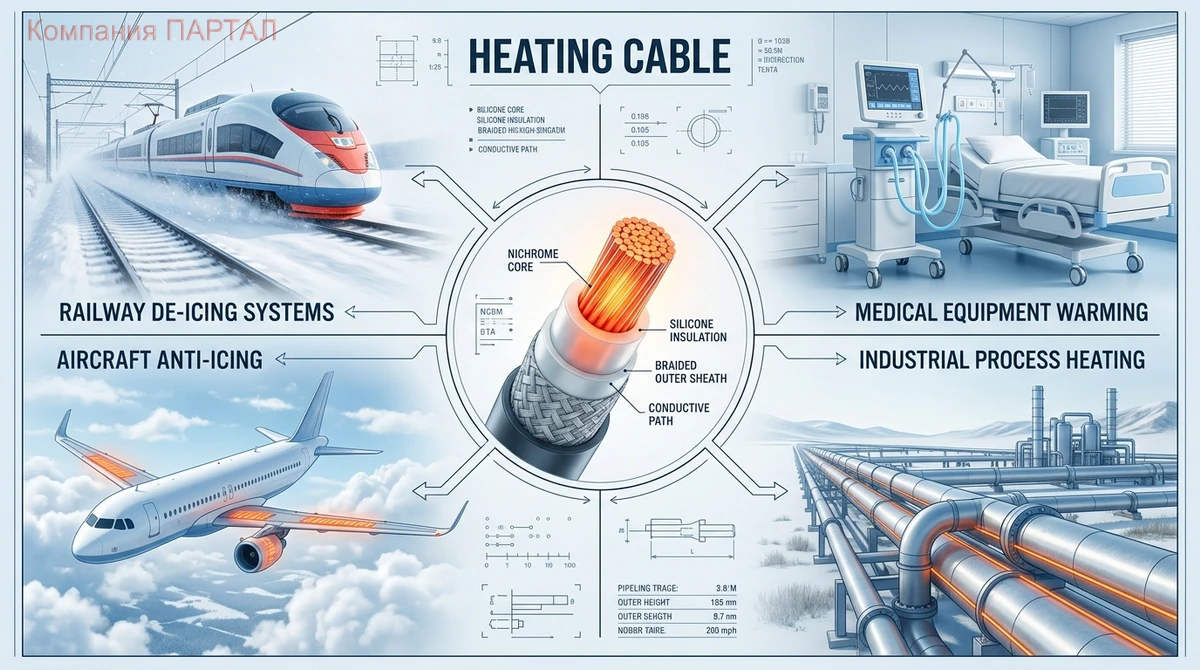

Классическая конструкция одножильного нагревательного провода включает:
• Центральную жилу — нихромовая проволока или лента заданного сечения.
• Изоляционную оболочку — один или несколько слоёв термостойкого материала.
Толщина изоляции определяется сечением жилы и условиями эксплуатации.

Чем выше рабочая температура — тем требовательнее подбор материала оболочки.

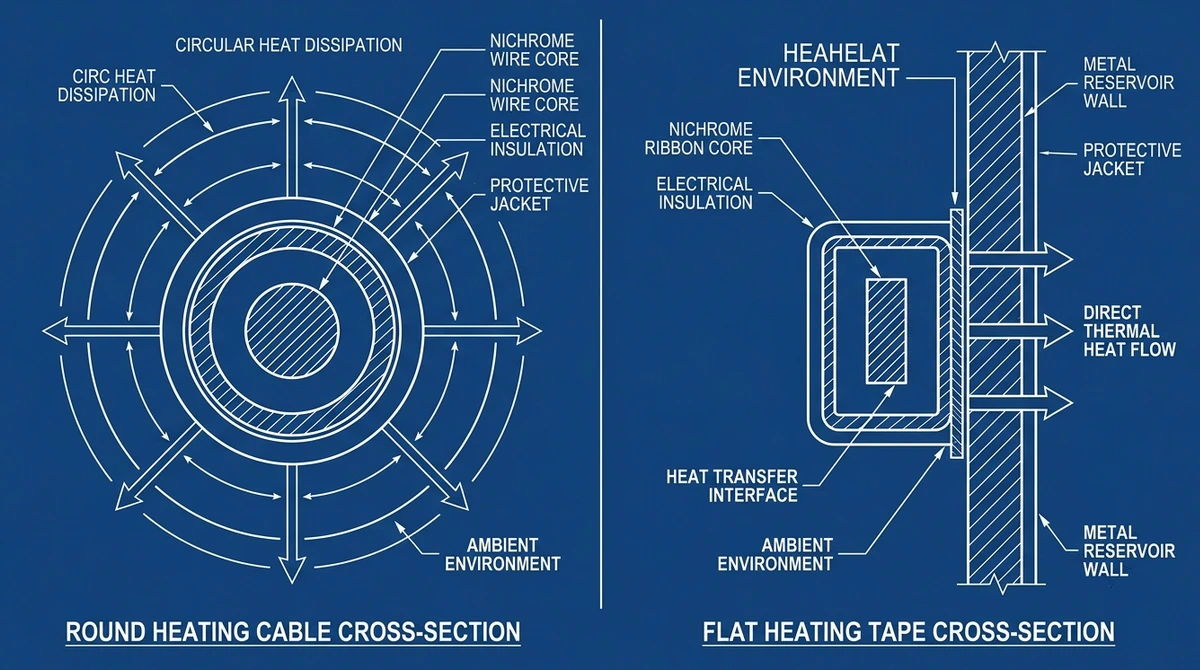

Форма сечения жилы бывает круглой (проволока) и прямоугольной (лента).

Под каждый профиль разработана своя технология нанесения изоляции.
Нюанс применения: прямоугольное сечение нихромовой ленты обеспечивает лучший контакт с плоскими поверхностями и более равномерное распределение тепла.

Именно поэтому изолированные ленточные нагреватели незаменимы для обогрева плоских поверхностей технологических резервуаров и ёмкостей.





Требования к изоляционным материалам: жёсткий отбор

Изоляция нагревательного кабеля работает в экстремальных условиях.

Требования к ней значительно строже, чем к обычной кабельной продукции.
Ключевые параметры отбора:
• Нагревостойкость — удержание свойств при рабочей температуре.
• Эластичность — устойчивость к многократным изгибам.
• Механическая прочность — сопротивление истиранию и порезам.
• Отсутствие усадки — сохранение геометрии при нагреве.
• Высокое пробивное напряжение — электробезопасность.
• Низкое влагопоглощение — работа во влажных средах.
Исторический факт: в советской авиации и космонавтике 1960–70 х годов применялась стекловолоконная изоляция на основе кварцевого волокна — именно из за нулевого влагопоглощения на Земле и отсутствия газовыделения в условиях глубокого вакуума.

Эти разработки заложили основу современных аэрокосмических стандартов изоляции.





Эмалевая изоляция: тонкий слой — высокая точность

Эмаль наносится на жилу (нихромовую проволоку) на специализированных эмалировочных станках методом многократного окунания и запекания.
Основа эмали — полимеризованные растительные масла, поливинилацеталевые (торговое название — «винифлекс») или полиэфирные смолы.
Характеристики:
• Рабочая температура: до 220 °C.
• Толщина слоя: от 0,01 мм — минимальный габарит.
• Высокая диэлектрическая прочность при малой толщине.
Эмалированные нихромовые провода незаменимы в прецизионных резисторах, шунтах и точных нагревательных приборах.
Технологический нюанс: современные полиимидные эмали (класс теплостойкости C) выдерживают температуру до 240 °C и выше.

Они незаменимы для изоляции ультратонких нихромовых микронагревателей и высокоточных датчиков, работающих в экстремальных тепловых режимах.





ПВХ изоляция: доступность с ограничениями

ПВХ изоляция наносится методом экструзии — расплавленный поливинилхлоридный пластикат продавливается через фильеру прямо на движущуюся жилу.
Характеристики:
• Рабочая температура: до 70 °C.
• Высокая химическая стойкость к кислотам и щелочам.
• Низкая стоимость и простота производства.
• Доступность цветовой маркировки.
ПВХ провода применяются в бытовых нагревателях низкой мощности, некоторых низкотемпературных системах обогрева, а также во влажных помещениях благодаря водостойкости оболочки.
Важный нюанс: при нагреве выше 105 °C ПВХ пластикат резко теряет механическую прочность, а при температурах выше 140 °C начинается его термическое разложение с выделением хлористого водорода (HCl).

По этой причине ПВХ строго ограничен по максимальной температуре эксплуатации.





Стекловолоконная изоляция: лидер термостойкости

Стекловолоконная оболочка — эталон для высокотемпературных применений.

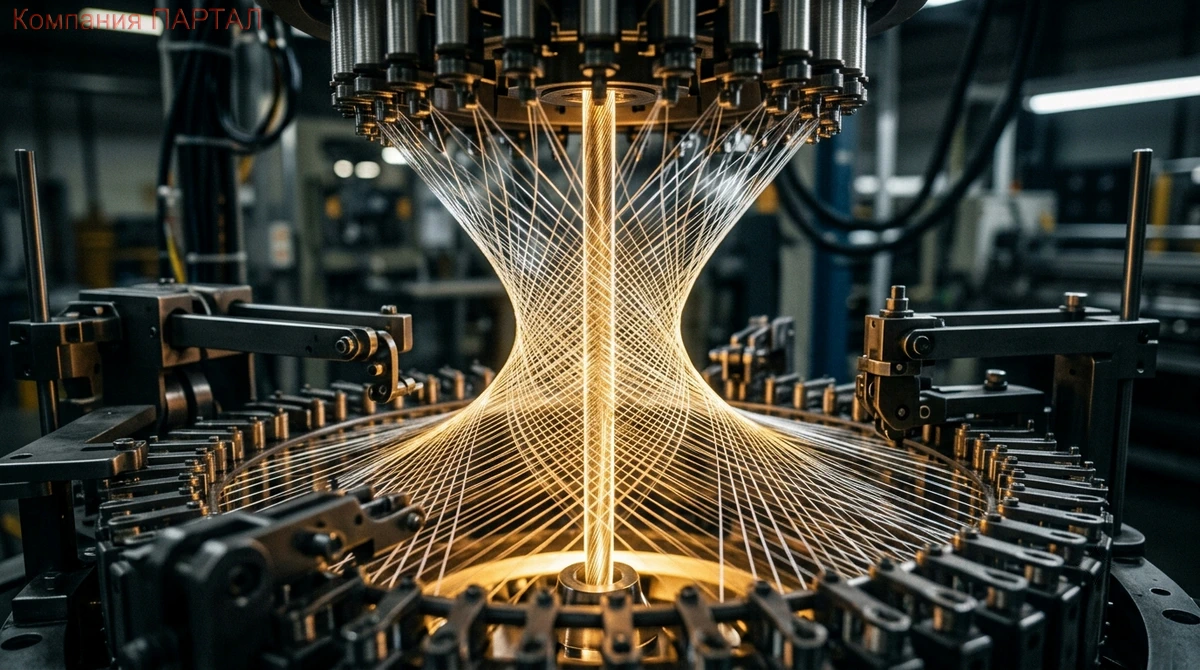

Нити плотно и равномерно навиваются в один или несколько слоёв на жилу.

Намотка может быть одинарной или двойной — в зависимости от требуемой механической защиты.
Характеристики:
• Рабочая температура: до 450–500 °C (для стандартного стекловолокна).
• Высокая механическая прочность.
• Стойкость к большинству химических сред.
• Гибкость при сохранении формы.
Применяется в промышленных печах, сушильных камерах, нагревательных матах и термопарных удлинителях.
Экспертный факт: диаметр одного стеклянного волокна — от 3 до 20 микрон.

Это тоньше человеческого волоса в 5–15 раз. При этом предел прочности на растяжение у стеклянного волокна выше, чем у стальной проволоки аналогичного диаметра.





Кварцевая и кремнезёмная изоляция: для экстремальных условий

Это высший уровень термостойкости среди волоконных изоляций.
Кварцевая нить изготавливается методом плавления природных разновидностей кремнезёма высокой чистоты с содержанием SiO₂ не менее 99,9 %.

Её рабочая температура достигает экстремальных 1100–1200 °C.
Кремнезёмная нить производится путём химического выщелачивания натрийалюмосиликатного стекла, в результате чего содержание диоксида кремния доводится до 94–96 % SiO₂.

Её рабочая температура составляет до 1000 °C.

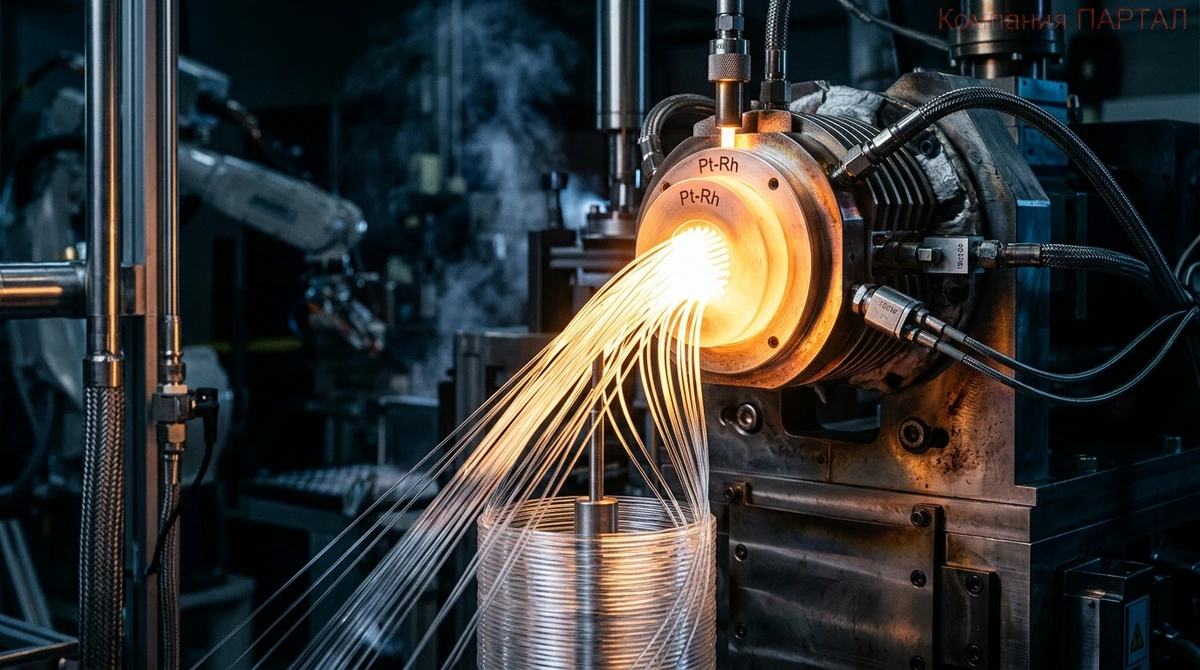

Обе нити производятся вытягиванием расплава через платиново родиевые фильеры — инструмент стоимостью в десятки тысяч долларов.
Влияние на технологии: кварцевые и кремнезёмные волокна благодаря своей абсолютной радиационной стойкости и тугоплавкости стали основой для создания гибких нагревательных кабелей тепловой защиты космических аппаратов и реакторных зон АЭС.

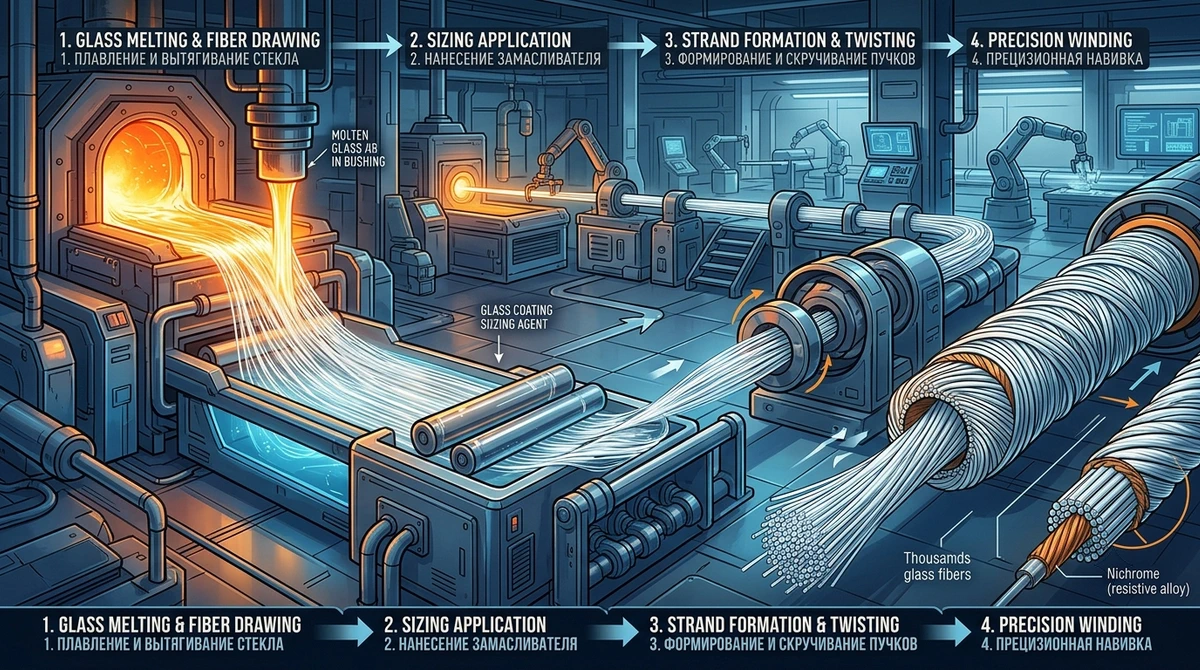

Производство стекловолоконной нити: от расплава до оболочки

Процесс производства включает строго последовательные этапы:
• Плавление — стекломасса расплавляется в электропечи при 1200–1400 °C.
• Вытягивание — расплав продавливается через фильеры, формируя тонкие нити.
• Охлаждение — нити мгновенно остывают на воздухе.
• Замасливание — нанесение защитных составов.
• Скручивание — нити собираются в пучки (стренги) с заданным шагом скрутки.
• Намотка на жилу — оплётка нихромового проводника.
Количество волокон в пучке и количество пучков в нити определяют линейную плотность — ключевой параметр оболочки.

Технологический инсайт: шаг скрутки нити — важный параметр.

Производители регулируют его в диапазоне 40–120 об/м.

Меньший шаг (более плотная скрутка) обеспечивает лучшую эластичность кабеля при монтаже, а большой шаг увеличивает плотность укрытия.

Правильный подбор шага скрутки критичен для надёжной защиты нихромовой жилы от оголения и короткого замыкания при формовании нагревательного элемента.





Замасливатели: невидимая защита стекловолокна

Замасливатели наносятся на нити сразу после вытягивания — в момент, когда волокна наиболее уязвимы к механическому повреждению.
Состав замасливателя включает:
• Клеящие компоненты — связывают волокна в единую структуру.
• Пластификаторы — обеспечивают гибкость при низких температурах.
• Смазывающие вещества — снижают трение при намотке и изгибах.
Эффект от применения замасливателей:
• Устранение расслоения и перетирания нитей.
• Снижение усадки оболочки при нагреве.
• Уменьшение влагопоглощения до минимума.
Современный тренд: ведущие производители переходят на специализированные силановые замасливатели.

Они обеспечивают прочную химическую связь стекловолокна с термостойкими кремнийорганическими пропитками и лаками.

Это увеличивает срок службы нагревательного провода в агрессивных средах в 2–3 раза по сравнению с классическими парафиновыми или масляными составами.

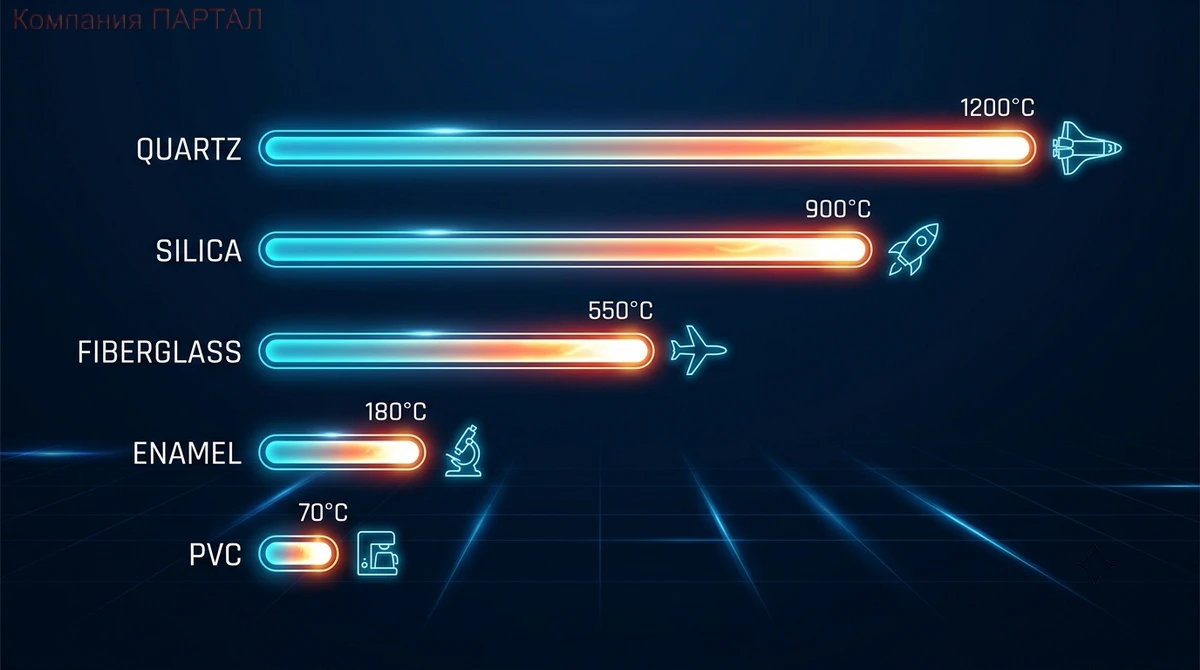

Сравнительный анализ типов изоляции

Выбор оптимальной оболочки зависит от конкретных условий работы нагревателя.

Ниже приведены проверенные технические параметры для каждого материала:
ПВХ (поливинилхлорид):
• Максимальная температура: 70 °C.
• Гибкость: высокая.
• Влагостойкость: высокая.
• Применение: бытовые приборы, низкотемпературный обогрев.
Эмалевое покрытие:
• Максимальная температура: 220 °C.
• Гибкость: средняя.
• Влагостойкость: средняя.
• Применение: прецизионные резисторы, измерительные приборы, шунты.
Стекловолокно:
• Максимальная температура: 450–500 °C (для стандартного волокна).
• Гибкость: высокая.
• Влагостойкость: низкая (требуется специальная пропитка).
• Применение: промышленные печи, сушильные камеры.
Кремнезём:
• Максимальная температура: 1000 °C.
• Гибкость: средняя.
• Влагостойкость: низкая (требуется специальная пропитка).
• Применение: металлургия, авиация, атомная промышленность.
Кварц:
• Максимальная температура: 1200 °C.
• Гибкость: средняя.
• Влагостойкость: низкая (требуется специальная пропитка).
• Применение: космонавтика, экстремальный и высокоточный обогрев.
Практический вывод: выбор изоляции — это компромисс между рабочей температурой, гибкостью и стоимостью.

Стекловолоконная оболочка закрывает 80 % промышленных задач.

Кварц и кремнезём — для экстремальных и специализированных применений с бюджетом, соответствующим задаче.





Современные полимеры, керамика и базовый расчёт

Кабельная промышленность развивается, и сегодня в 90 % реальных нагревателей доминируют высокотехнологичные полимеры и специальная керамика.

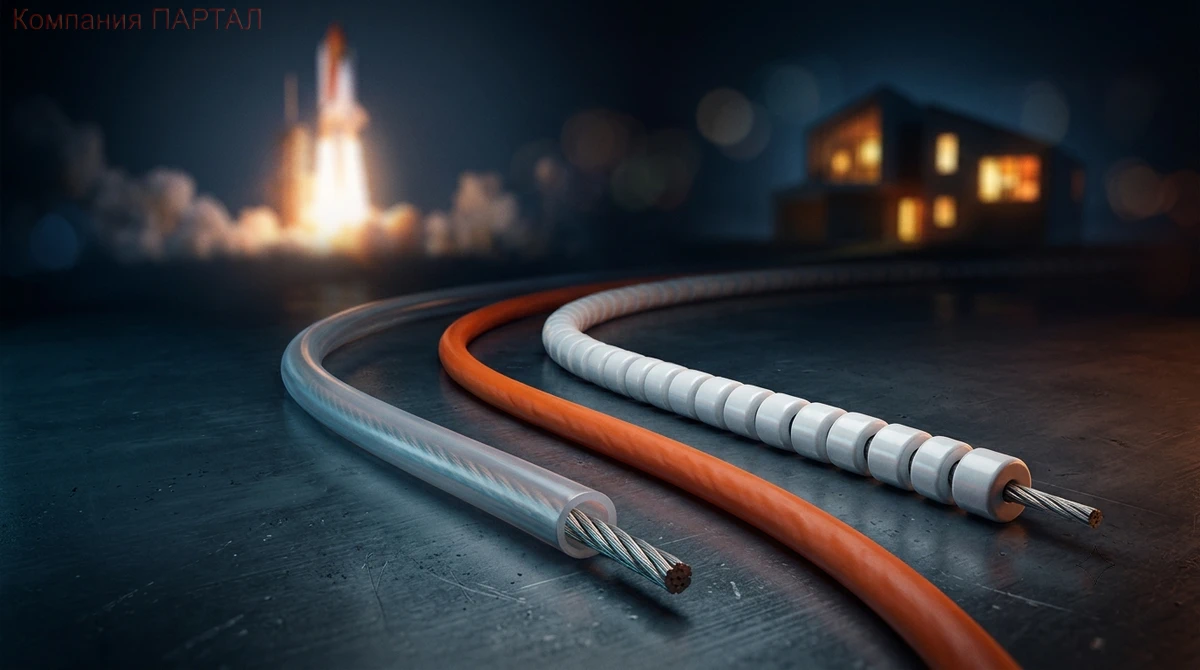

Ключевые современные материалы:
• Фторопласт (тефлон, марки ФЭП, ПФА): выдерживает до 200–260 °C.

Обладает абсолютной химической стойкостью и нулевым влагопоглощением.

Применяется в тёплых полах и системах обогрева кровли.
• Силиконовая резина: работает до 180–200 °C.

Сохраняет экстремальную гибкость на морозе до −60 °C.

Используется в обогреве холодильников, кондиционеров и медицинских приборов.
• Керамика (бусы из стеатита или корунда): держит до 1300–1400 °C.

Набирается на нихромовую жилу как бисер.

Применяется в мощных промышленных ТЭНах и тепловых пушках.
Инженерное правило расчёта: длина провода определяет его мощность.

Чтобы изоляция не расплавилась, погонная мощность нихромового кабеля не должна превышать допустимый предел материала.

Для ПВХ это не более 10 Вт на метр, для фторопласта — до 30 Вт/м, а для стекловолокна — до 60 Вт/м.
Экспертный факт: первый гибкий нагревательный кабель во фторопластовой изоляции разработали в США в 1950 х годах для обогрева гироскопов в баллистических ракетах.

Технология оказалась настолько удачной, что позже легла в основу стандартов гражданского строительства и сделала возможным массовое производство бытовых «тёплых полов».
Итоговое заключение: понимание свойств нихрома и возможностей его изоляции позволяет создавать безопасные, экономичные и долговечные нагревательные системы.

От бытового коврика под ногами до тепловой защиты космического корабля — правильно подобранная пара «металл оболочка» гарантирует безупречную работу в любых экстремальных условиях.
