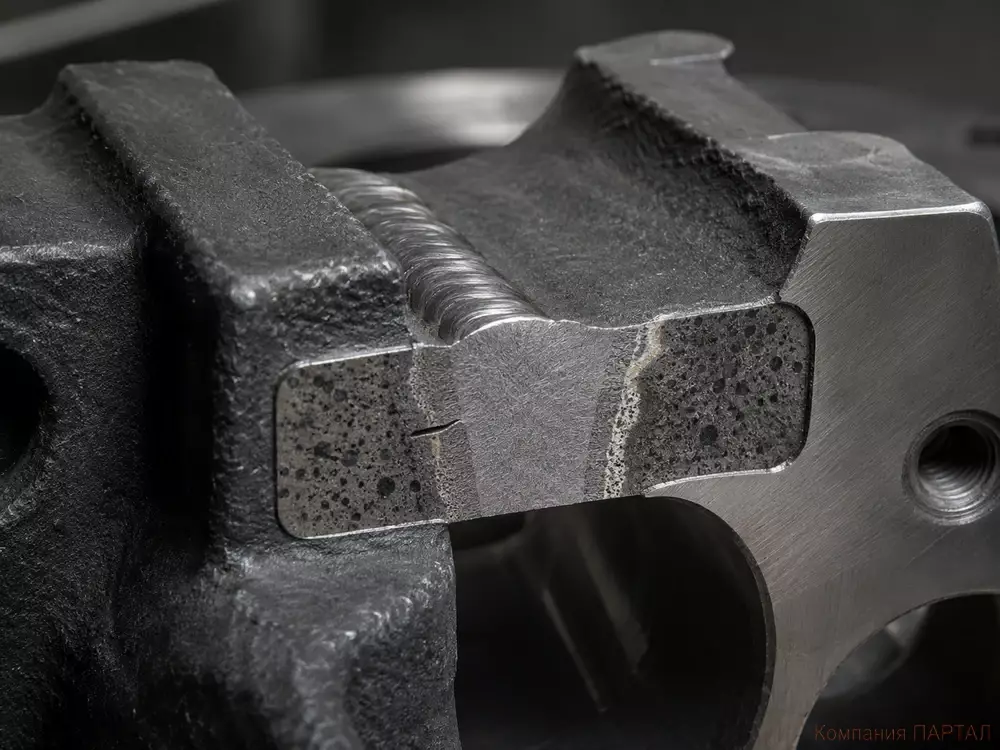

Сварка серого чугуна: где проходит граница между непроваром и отбелом

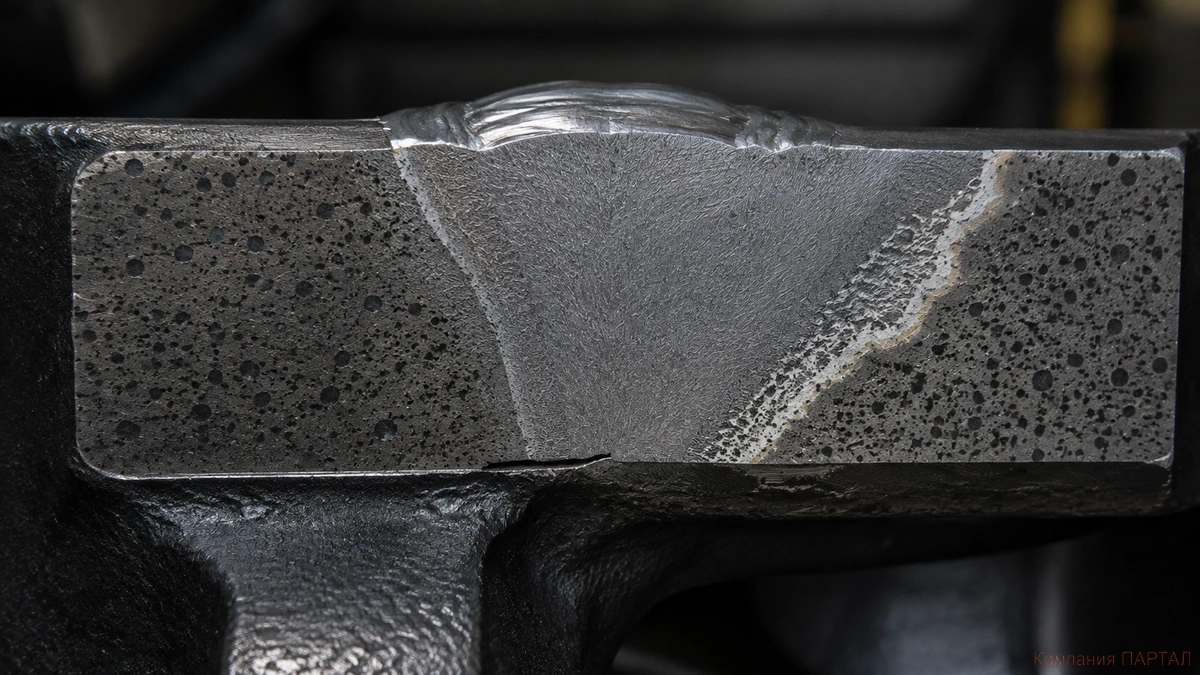

У чугуна две крайности — и обе опасны

При ремонте серого чугуна недостаточно просто заполнить разделку металлом.

Нужно получить надёжное сплавление и при этом не расплавить лишний объём самого чугуна.
Слишком малое тепловложение снижает риск образования твёрдых структур, но повышает вероятность непровара.

Увеличиваем энергию — улучшаем сплавление, но глубже проплавляем чугун и можем расширить ледебуритную зону.

Именно это противоречие хорошо видно в сравнительных исследованиях разных способов ремонта.
Главная задача — не нагреть больше или меньше.

Нужно попасть в технологическое окно между непроваром и чрезмерным проплавлением.





Дефект может быть почти невидимым

Непровар опасен не только самим фактом отсутствия полноценного сплавления.

Он создаёт концентратор напряжений именно там, где свойства наплавленного металла и чугуна резко различаются.
В исследованных образцах обнаруживали локальные участки непровара шириной всего 5–32 мкм.

Эти значения относятся именно к данной экспериментальной работе и не являются универсальной характеристикой дефектов при сварке чугуна.
Здесь появляется важный практический нюанс: красивый валик ещё ничего не говорит о качестве его корня.

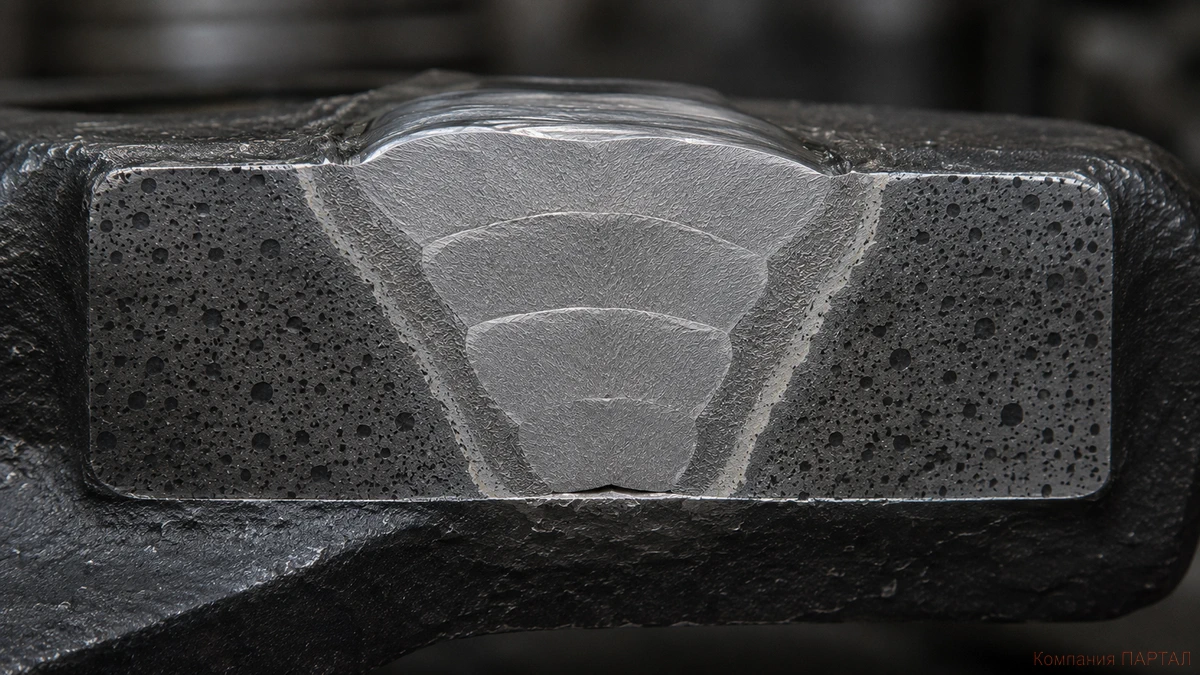

Первый слой решает больше, чем кажется

При многослойном ремонте наиболее ответственным оказывается первый контакт присадочного материала с чугуном.
Именно первый слой задаёт глубину первоначального проплавления и формирует переходную область.

В исследовании показано: последующие слои значительно меньше изменяют структуру основного чугуна, если глубина их проплавления не достигает его через ранее наплавленный металл.
Получается своеобразный металлургический барьер.

После правильно сформированного первого слоя последующая наплавка взаимодействует уже преимущественно с ранее нанесённым металлом.
Поэтому ошибка первого прохода способна оказаться важнее количества последующих слоёв.





Почему «никелевый» ещё не означает одинаковый

В сравнительных опытах использовали ПАНЧ-11, никелевые порошковые материалы ПГ-10Н-04 и ПГ-АН7, а также хромоникелевый ПГ-АН9.
Результат определялся не только никелевой основой.

Существенную роль играли легирующие элементы и то, как присадка взаимодействовала с расплавленным чугуном.
Показателен ПГ-АН9. В исследовании содержащий хром материал формировал более выраженную ледебуритную составляющую; авторы связывали это с карбидообразующим действием хрома и появлением легированного цементита.
Это важный металлургический урок: высокая легированность присадочного материала сама по себе не гарантирует благоприятную структуру соединения с чугуном.





Порошок позволяет иначе управлять ремонтом

Отдельное направление — никелевые порошковые материалы.

Здесь металл можно наносить и оплавлять иначе, чем при классическом формировании дуговой сварочной ванны.

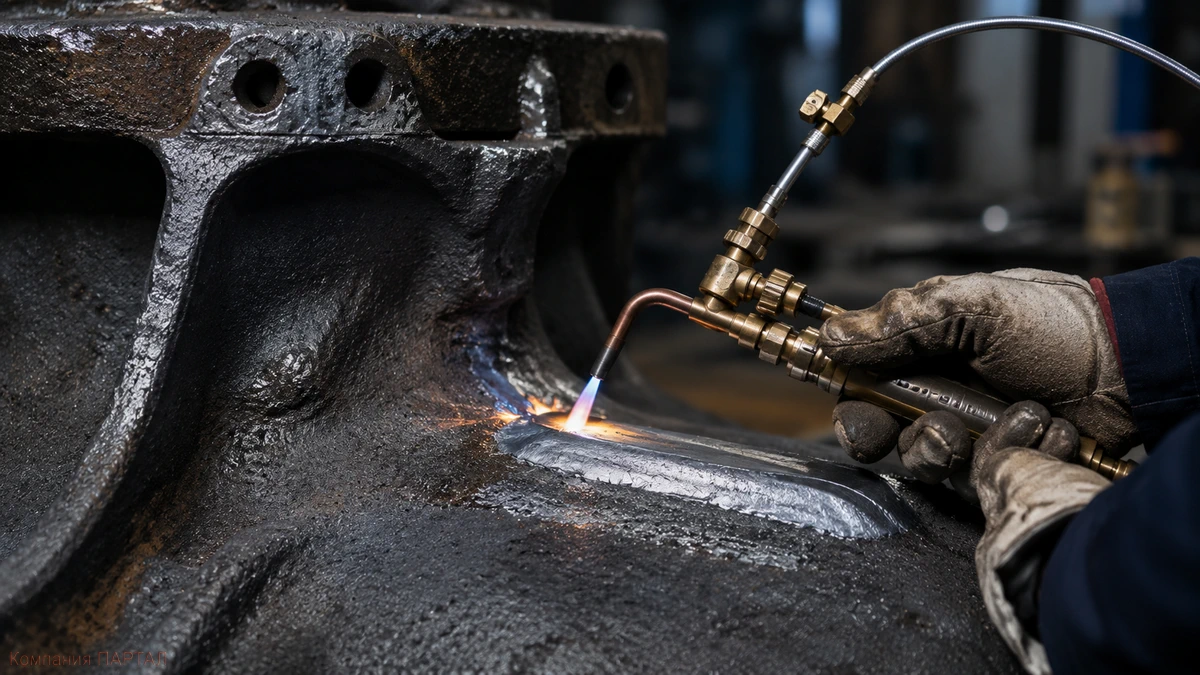

В исследовании ПГ-10Н-04 наносили газопламенным способом с оплавлением при предварительном нагреве детали до 400–450 °C.

Конкретные расходы газов и порошка относятся к экспериментальному оборудованию и не являются универсальным рецептом ремонта.
В этой серии опытов газопламенное нанесение ПГ-10Н-04 с послойным оплавлением показало стабильное формирование соединения без обнаруженного авторами непровара корня.

Хороший результат по этому критерию получили и с ПГ-АН7 при плазменном процессе.
Но здесь важен не рейтинг материалов.

Интереснее другое: изменяя способ подвода тепла и переноса присадки, можно менять сам механизм формирования границы «чугун — наплавленный металл».





ПАНЧ-11 показывает, почему нельзя оценивать одну только проволоку

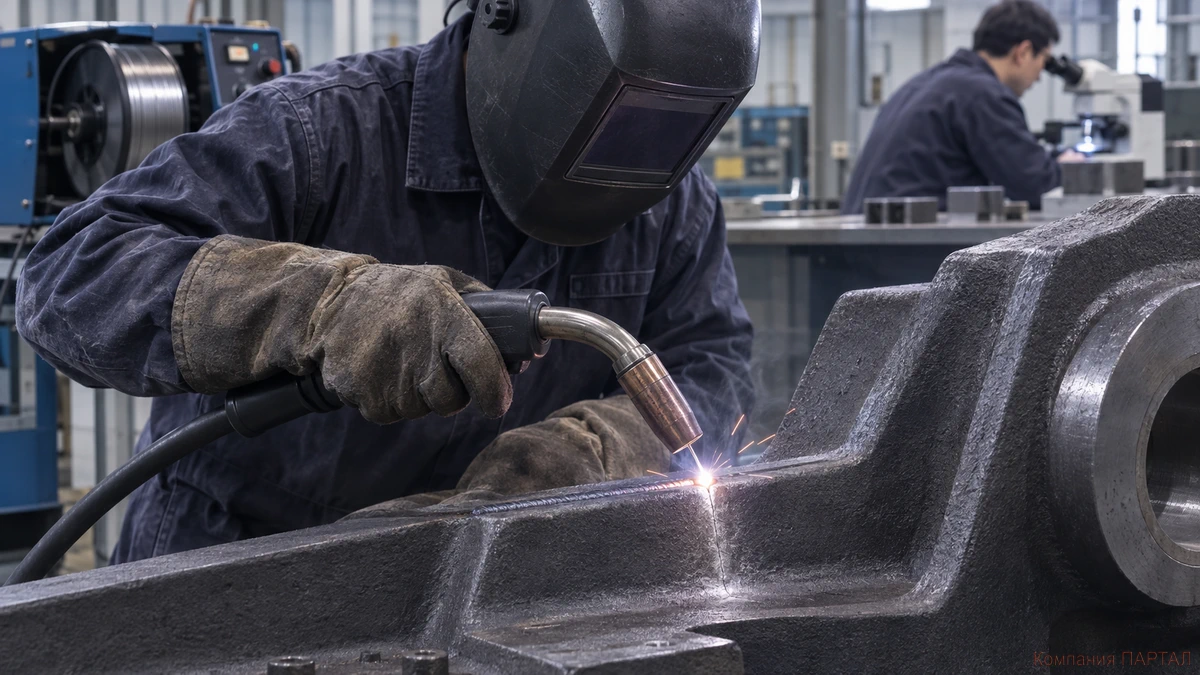

В сравнительной работе использовали самозащитную высоконикелевую проволоку ПАНЧ-11 диаметром 1,2 мм.
При механизированной сварке в конкретной серии авторы получили повышенную пористость и снижение механических характеристик.

Но превращать этот результат в вывод «ПАНЧ-11 даёт плохой шов» технически неправильно.
ПАНЧ-11 была разработана в ИЭС им. Е. О. Патона как проволока специального состава для механизированной сварки чугуна без высокого предварительного подогрева.

В профильных работах патоновской школы описано её промышленное применение при ремонте чугунных деталей.
И сама сравнительная работа даёт любопытный результат: при плазменном процессе с ПАНЧ-11 в зоне расплавления наблюдались лишь отдельные включения ледебурита.
Одна проволока — разные тепловые условия — разная картина соединения.

Это хороший пример того, почему сварочный материал нельзя оценивать отдельно от технологии его применения.

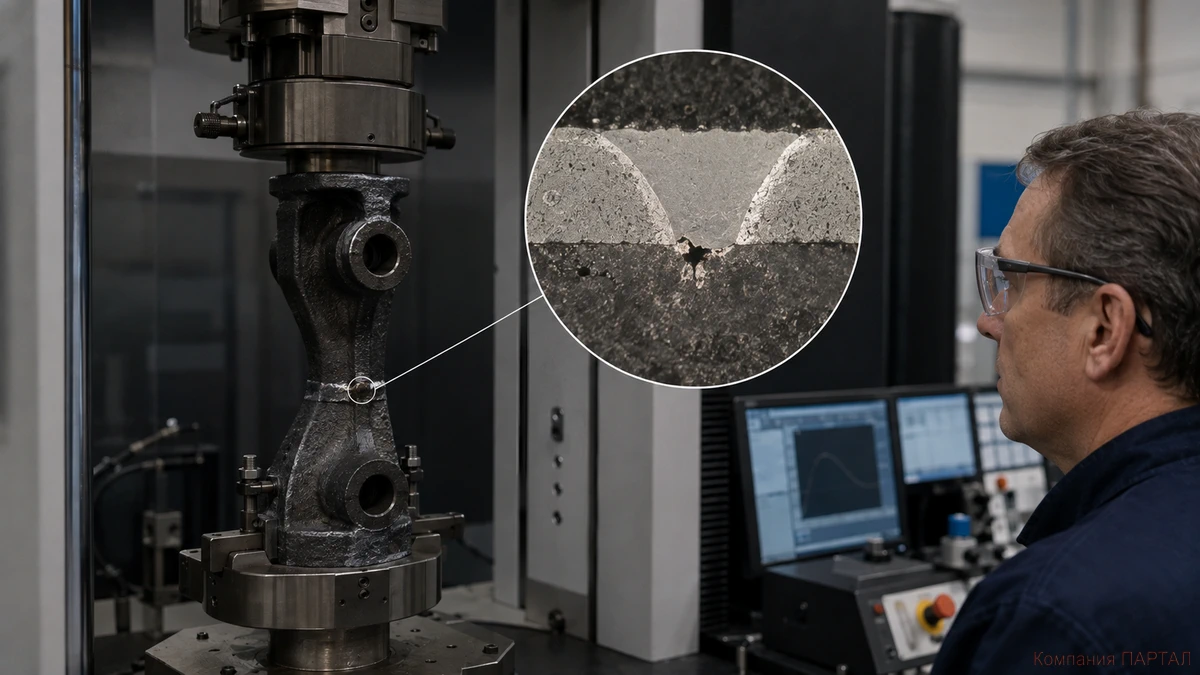

Прочность шва — ещё не долговечность детали

Один из самых интересных результатов исследования проявился при испытаниях на циклическую нагрузку.
Некоторые соединения могли выглядеть вполне убедительно при обычной оценке, но наличие непровара резко меняло ситуацию при усталостных испытаниях.

Авторы непосредственно связывали низкую выносливость части плазменно сваренных образцов с дефектом в корне соединения.
Это особенно важно для корпусов, блоков, втулок и других деталей, которые годами воспринимают переменные нагрузки.
Статическое испытание отвечает на вопрос «сколько выдержит?».

Усталостное — «как долго сможет выдерживать это снова и снова?».
Поэтому небольшой дефект у границы сплавления иногда оказывается важнее высокой прочности самого наплавленного металла.





Не существует лучшего способа сварки чугуна вообще

Сравнение ПАНЧ-11, порошковых никелевых материалов, плазменных процессов и горячей сварки приводит не к таблице победителей, а к более полезному выводу.
Каждый способ по-своему управляет тремя связанными процессами: сплавлением, проплавлением чугуна и формированием переходной зоны.
Недостаточное тепловложение может оставить непровар.

Избыточное — вовлечь в ванну лишний объём чугуна и усилить образование твёрдых карбидных структур.

Химический состав присадки способен дополнительно изменить эту картину.
Поэтому профессиональный ремонт начинается не с вопроса «чем варить чугун?», а с другого: какое металлургическое состояние необходимо получить в конкретной детали — и каким сочетанием материала, тепловложения и технологии его можно обеспечить?
Именно между непроваром и отбелом зачастую проходит граница между просто заполненной трещиной и действительно работоспособным сварным соединением.
