Технология производства трубчатых электрических нагревателей (ТЭН): от патента до готового изделия

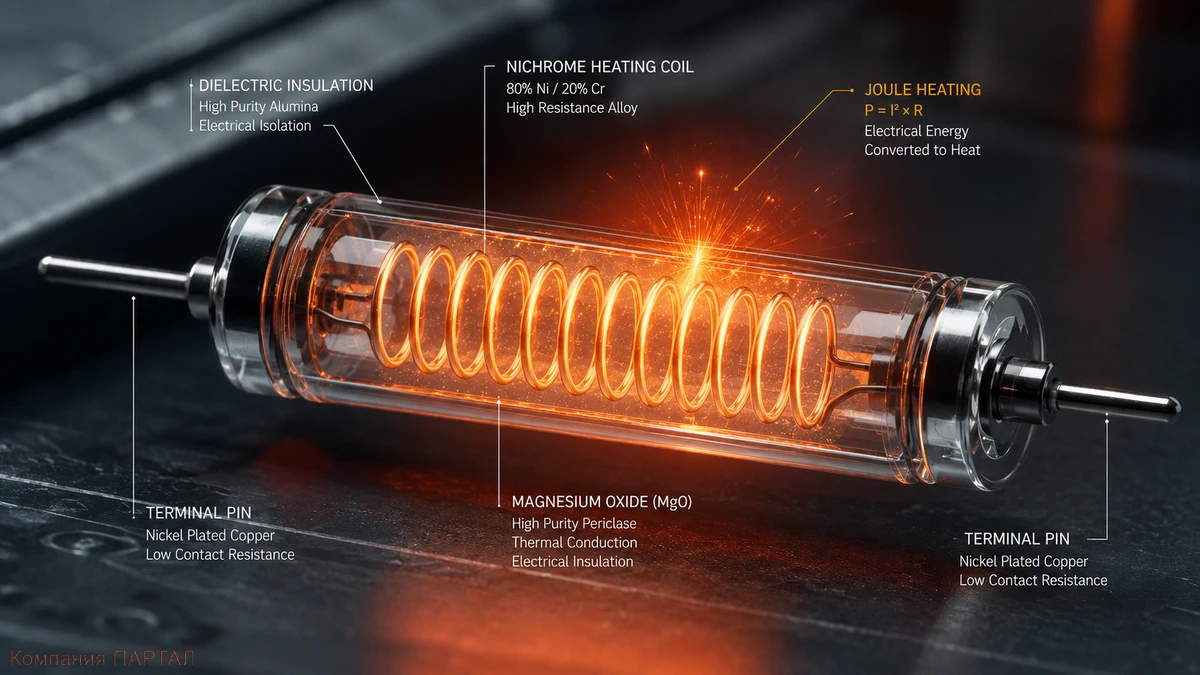

ТЭН: энергия тепла в идеальной изоляции

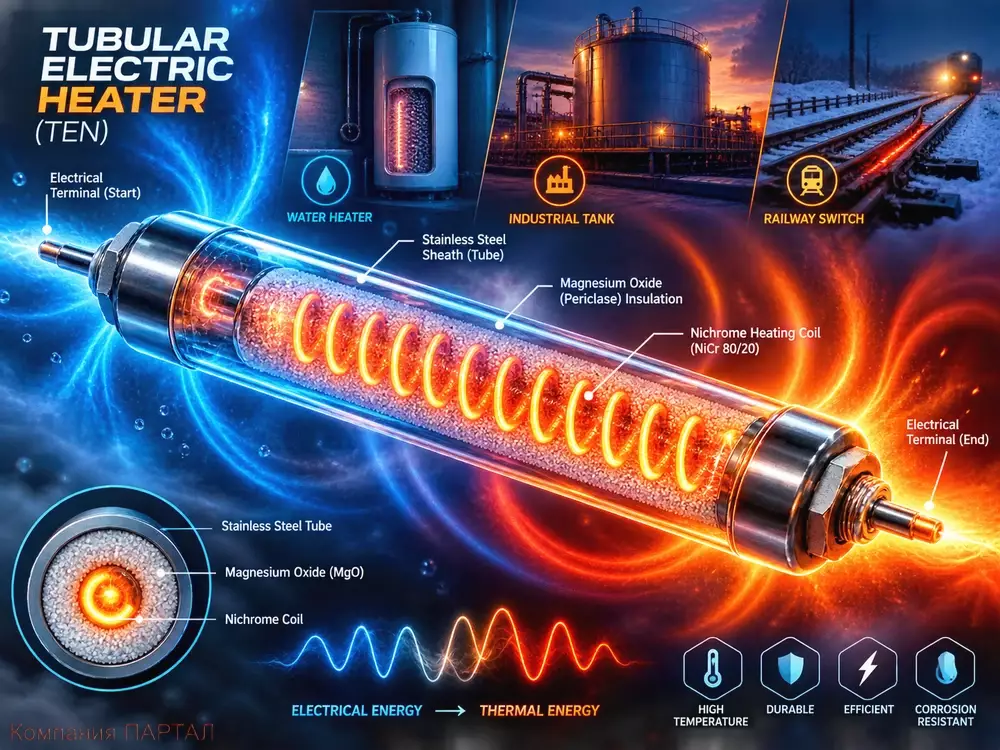

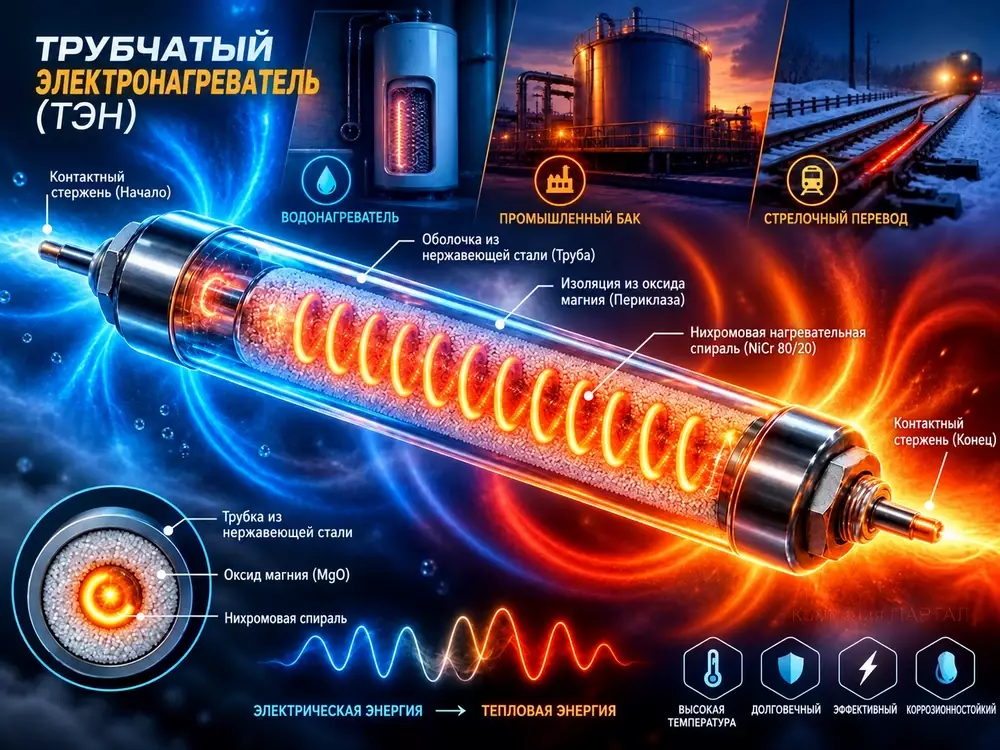

Трубчатый электронагреватель (ТЭН) — это не просто спираль в трубе, это герметичное электротермическое устройство, которое преобразует электрическую энергию в тепловую с филигранной точностью.

Ключевая особенность ТЭНа — его полная герметичность.

Она позволяет работать напрямую с любой средой: жидкостью, газообразным составом или даже твёрдым веществом.

При этом токоведущие элементы надёжно изолированы, что гарантирует безопасность эксплуатации и исключает риски поражения электрическим током.

Джоулево тепло, выделяемое проводником с высоким удельным сопротивлением, становится контролируемым источником энергии для множества задач.
Исторический факт: идея герметичного трубчатого нагревателя родилась ещё в середине XIX века.

В 1859 году американец Джордж Симпсон получил патент на электронагреватель, где металлическая труба защищала внутреннюю спираль.

Однако массовое производство и стандартизация ТЭНов начались значительно позже, с развитием металлургии и технологий изоляционных материалов.





Сферы влияния: ТЭН в современном мире

ТЭНы — это скрытые герои нашей повседневности и индустриальной мощи.

В быту они незаметно работают в накопительных и проточных водонагревателях, стиральных и посудомоечных машинах, электроплитах и духовых шкафах, обеспечивая комфорт и функциональность.

В общественном питании и коммерческой сфере ТЭНы критически важны для промышленных варочных котлов, фритюрниц, мармитов и хлебопекарных печей.

Но их истинный потенциал раскрывается в тяжёлой, оборонной и химической индустрии.

Здесь они нагревают нефтепродукты, мазут и битум в резервуарах, работают с агрессивными растворами кислот и щелочей, а также нагревают металлические пресс-формы и литейные машины.

Фундаментальная задача для инженеров — достижение максимального коэффициента теплопередачи от нагревательной спирали к внешней металлической оболочке, сохраняя при этом диэлектрическую прочность и высокое сопротивление изоляции.
Технологический нюанс: в современных ТЭНах для нефтехимической промышленности используются элементы с двойной оболочкой.

Это создаёт надёжный барьер безопасности: даже при сквозной коррозии внешнего слоя внутренняя труба полностью исключает контакт взрывоопасной среды с токоведущей спиралью.

Контроль же локального перегрева возложен на прецизионные встроенные датчики температуры.





От бойлеров к биореакторам: высокотехнологичные ТЭНы

Помимо привычных бытовых задач, трубчатые электронагреватели — это ключевые компоненты в сложных технологических комплексах, где востребован контролируемый и безопасный теплообмен.

В автономных системах отопления ТЭНы являются «сердцем» электрических котлов, обеспечивая нагрев жидкого теплоносителя для радиаторов и тёплых полов.

В промышленных дегидраторах и сушильных комплексах они работают в тандеме с вентиляторами, поддерживая строго заданный температурный режим и сохраняя полезные свойства продуктов.

Особое применение ТЭНы находят в биореакторах и ферментационных установках, где требуются прецизионное (высокоточное) поддержание микроклимата.

Здесь используются нагреватели с низкой удельной поверхностной мощностью (Вт/см²), что исключает пригорание органической среды и гибель термочувствительных биокультур.
Инфраструктурный нюанс: специализированные ТЭНы повышенной надёжности активно используются в железнодорожной инфраструктуре.

Мощные нагреватели монтируются внутри стрелочных переводов для автоматического растапливания снега и льда в зимний период.

Это предотвращает блокировку механизмов и обеспечивает бесперебойное и безопасное движение поездов при экстремальных сибирских морозах.

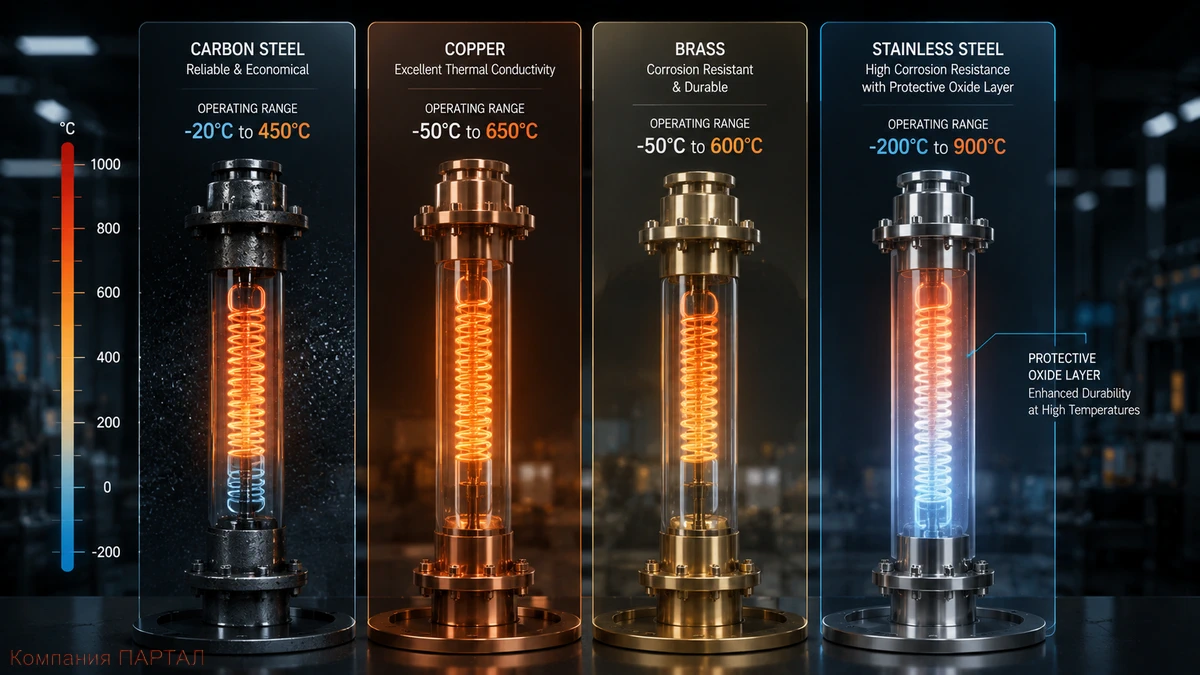

Металлы оболочки: щит для спирали

Внешний корпус ТЭНа — это цельнотянутая (бесшовная) или сварная металлическая труба.

Выбор сплава критически важен и зависит от химической активности нагреваемой среды и пиковой рабочей температуры.
Углеродистая конструкционная сталь (Ст10, Ст20) — основа для нагрева воздушных сред (до 450 °C), воды (до 130 °C в системах под давлением), а также жидких жиров и масел (до 250 °C).

Этот сплав обладает хорошей пластичностью, но требует защиты от коррозии.
Медь и латунь — идеальны для бытовых и промышленных водонагревателей.

Эти сплавы демонстрируют высочайшую теплопроводность, однако их применение в водной среде ограничено температурой 130 °C в системах под давлением.
Высоколегированная аустенитная нержавеющая сталь (12Х18Н10Т) — выбор для агрессивных химических сред (растворы кислот, щелочей), пищевого оборудования и воздушных/газовых сред при температурах до 650 °C согласно ГОСТ 13268-88.

Наличие титана в этом сплаве — гарантия защиты от межкристаллитной коррозии в зонах термического воздействия.
Эволюция коррозионной стойкости: до середины XX века выбор сплавов для агрессивных сред был ограничен.

Появление высоколегированных нержавеющих сталей с добавками, такими как титан, произвело революцию в производстве ТЭНов, позволив им работать в условиях, где ранее требовались дорогие и сложные системы теплообмена с косвенным нагревом.

Титан «связывает» углерод в стали, предотвращая образование карбидов хрома.

Это защищает границы зёрен от обеднения хромом, из-за которого металл теряет коррозионную стойкость и разрушается в зонах термического воздействия.





Температурный вектор: выбор корпусного сплава

Эксплуатационные параметры и температурная стойкость сплава оболочки ТЭН жёстко связаны со свойствами рабочей среды.
В водной среде (до 130 °C в системах под давлением): допустимы медь, латунь или конструкционная углеродистая сталь Ст10.
В масляных средах (до 250 °C): используется углеродистая сталь Ст10 или Ст20.
При температурах до 650 °C согласно ГОСТ 13268-88: оболочки изготавливаются из высоколегированной коррозионно-стойкой нержавеющей стали 12Х18Н10Т.

Этот металл эффективно защищает внутреннюю нагревательную спираль и изоляционный наполнитель от разрушительного воздействия химически активных и высокотемпературных агрессивных сред, обеспечивая долгий срок службы.
Феномен «красного накала»: нагреватели из углеродистой стали не рекомендуются для высоких температур в воздушной среде из-за быстрого окисления поверхности и образования окалины, что снижает теплопередачу и срок службы.

Нержавеющие сплавы, такие как 12Х18Н10Т, формируют на своей поверхности тонкую, стабильную оксидную плёнку хрома, которая обеспечивает защиту даже при «красном накале» и предотвращает дальнейшее окисление.





Рождение ТЭНа: от элемента к изделию

Производство ТЭНов — это строго регламентированный процесс, где каждый шаг критически важен для ресурса, диэлектрической прочности и теплоотдачи.

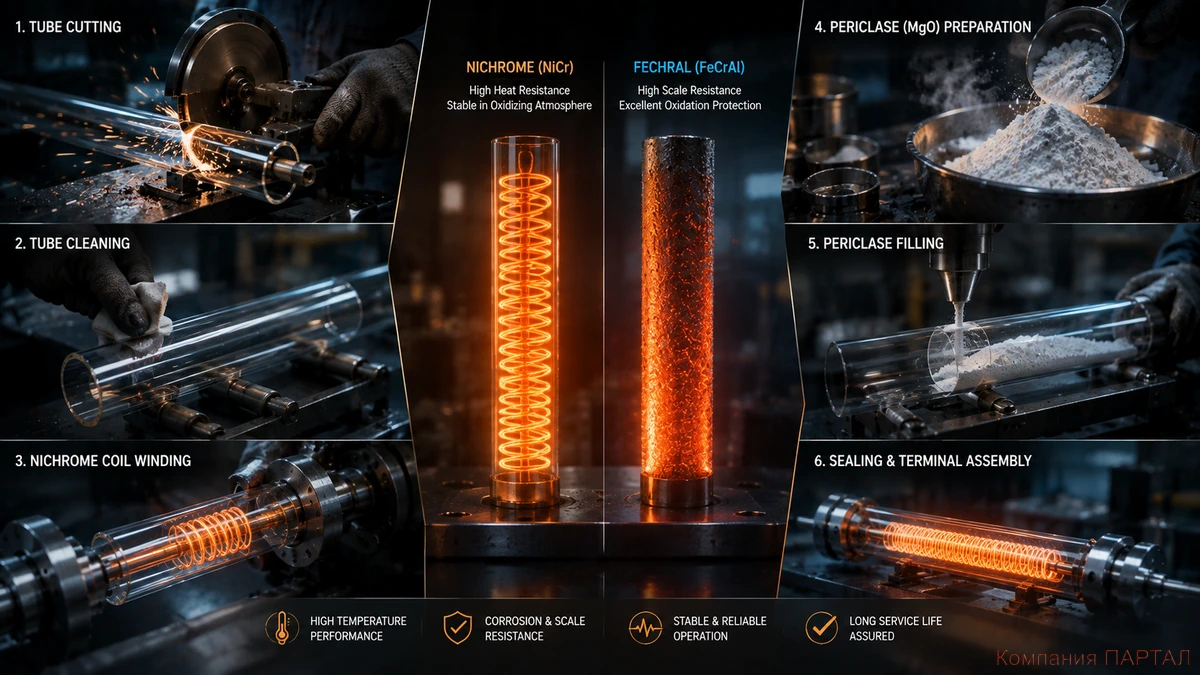

Подготовительный этап:
• Нарезка и калибровка трубы: металлические трубные заготовки нарезаются по диаметру и длине с учётом будущего удлинения при опрессовке.
• Химическая и термическая очистка: внутренние и внешние поверхности трубок полностью очищаются от технологической смазки.

Для стальных труб применяется термическое выжигание (400–450 °C), при котором масло полностью сгорает, что исключает пробой спирали из-за остатков углерода.

Для цветных металлов (медь, латунь) применяется ультразвуковая и химическая очистка.
• Механическая обработка: торцы труб зенкуются для удаления заусенцев. Рихтовка устраняет кривизну, обеспечивая соосность.
• Подготовка контактных стержней: стальная проволока нарезается, на концах накатывается резьба.
• Навивка нагревательных спиралей: нихромовая или фехралевая проволока навивается на автоматических станках с прецизионным контролем шага для равномерного распределения омического сопротивления.
• Обработка спиралей: финишная очистка в растворителях и принудительная сушка удаляют следы волочильной смазки.
Секрет нихрома: нихром (сплав никеля и хрома) был разработан в начале XX века. Его уникальное свойство — высокое электрическое сопротивление при нагреве и сохранение механической прочности (жаропрочности) при высоких температурах, что делает его идеальным для нагревательных элементов.

Фехраль (сплав железа, хрома и алюминия) — более бюджетная альтернатива, превосходящая нихром по жаростойкости (окалиностойкости), но значительно уступающая ему в жаропрочности, пластичности и эксплуатационной живучести после нагрева.





Сборка и формообразование: превращение в нагреватель

Это этап, где разрозненные элементы становятся единым целым, готовым к работе.
• Сварка нагревательного узла: концы спирали надёжно соединяются с контактными стержнями точечной контактной сваркой.

Качество шва проверяется на разрыв.
• Подготовка диэлектрического наполнителя: кристаллический оксид магния (периклаз) проходит строгий входной контроль гранулометрического состава и влажности.

Используется только сертифицированный, сухой периклаз.

При необходимости — высокотемпературный обжиг и прокалка при температуре 350–400 °C для полного удаления влаги.

Применение кварцевого песка категорически исключено из-за его низкой диэлектрической прочности при нагреве.
• Наполнение корпуса: сваренная спираль со стержнями заводится в трубу.

Пространство заполняется сухим периклазом.

Вибрация станков центрирует спираль и обеспечивает начальную плотность набивки.
• Редукция (опрессовка): критический этап!

Собранная заготовка проходит через роликовый редукционный станок.

Диаметр трубы уменьшается на 10–15 %, периклаз уплотняется до плотности не менее 2,3 г/см³.

Это исключает воздушные пустоты, фиксирует спираль и обеспечивает эффективную теплоотдачу.
• Финальная обработка: зачистка и подрезка торцов, рекристаллизационный отжиг для восстановления пластичности металла.

Наносится чёткая маркировка: логотип, дата, рабочее напряжение, номинальная мощность.
Магия периклаза: периклаз (MgO) является одним из лучших доступных диэлектриков для ТЭНов.

Его кристаллическая структура обеспечивает высокую электрическую изоляцию даже при экстремальных температурах, а отличная теплопроводность позволяет эффективно передавать тепло от спирали к оболочке.

Высокая плотность наполнителя, достигнутая при механической редукции трубы, намертво фиксирует спираль в геометрическом центре и обеспечивает стабильную теплоотдачу на протяжении всего срока службы.

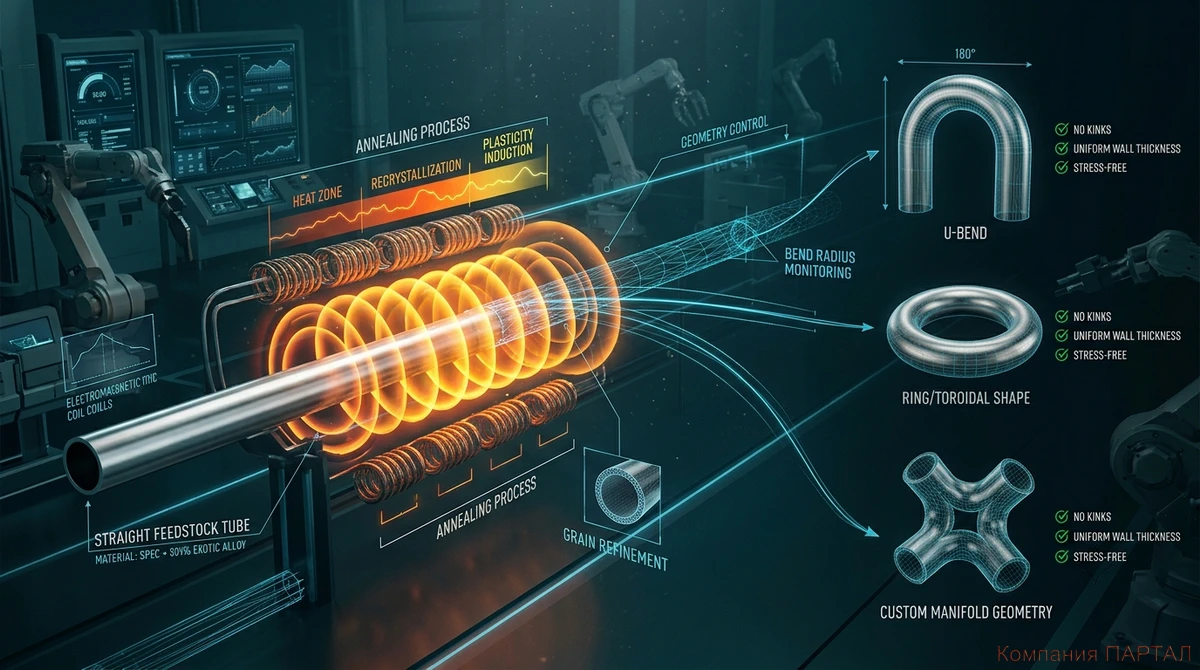

Гибка и формирование: адаптация к задаче

На этом этапе прямой ТЭН приобретает необходимую пространственную геометрию согласно чертежу.
• Технологическая подготовка (отжиг): для восстановления пластичности оболочки, утраченной после редукции, заготовки проходят термический рекристаллизационный отжиг.

В серийном производстве применяется полный объёмный отжиг в конвейерных или камерных печах.

Для мелкосерийного или штучного изготовления сложных форм применяется локальный индукционный отжиг отдельных участков.

Это полностью предотвращает микротрещины и разрывы металла при изгибе.
• Механическая гибка: для серийных моделей (U-образные, скрепка, кольцевые) используются автоматические и полуавтоматические трубогибочные станки с ЧПУ, гарантирующие идеальную повторяемость и соблюдение межосевых расстояний.
• Формообразование нестандартных изделий: для сложных, штучных или мелкосерийных нагревателей применяется ручная или механизированная гибка.

Она выполняется строго с использованием специальных радиальных оправок, жёстких кондукторов и шаблонов.

Это исключает заломы трубы, сужение внутреннего сечения и смещение нагревательной спирали.
• Контроль геометрии: каждое изделие проверяется по калибровочным шаблонам на соответствие габаритов и допусков.
Термический отжиг: основа пластичности.

Объёмный отжиг в печах является базовым методом в массовом производстве, так как он гарантирует равномерное снятие внутренних напряжений по всей длине трубы.

Индукционные установки токов высокой частоты (ТВЧ) служат эффективной и быстрой альтернативой для точечного нагрева зон деформации при выполнении сложных индивидуальных заказов.





Финальные штрихи: герметизация и комплектация

После гибки ТЭН проходит завершающий этап отделки, обеспечивающий его надёжность и долговечность.
• Зачистка и обкатка торцов: концы металлической оболочки подрезаются, очищаются от излишков диэлектрического наполнителя.

Обкатка краёв обеспечивает правильную геометрию торцевого отверстия для плотной посадки изоляционных элементов.
• Монтаж изоляторов и герметизация концов: периклаз обладает высокой гигроскопичностью, поэтому открытые торцы ТЭНа требуют немедленной защиты. На контактные стержни устанавливаются керамические или стеатитовые втулки-изоляторы.

Концевые зоны герметизируются высокотемпературными кремнийорганическими лаками, силиконовыми компаундами или эпоксидными смолами.

Это блокирует проникновение влаги, исключая падение сопротивления изоляции.
• Калибровка и комплектация контактных стержней: выводы стержней очищаются от герметика, проверяются на соосность и калибруются.

На резьбовую часть навинчивается комплект крепёжной арматуры (шайбы, гайки) для надёжного подключения к электросети.
Гигроскопичность периклаза и её устранение: если периклаз наберёт влагу, его диэлектрические свойства резко ухудшатся, что может привести к утечке тока или пробою.

Использование силикагеля в упаковке — это критически важный барьер против атмосферной влаги, который поглощает избыточную сырость и гарантирует сохранение высокого сопротивления изоляции диэлектрика на протяжении всего срока хранения изделия до момента ввода в эксплуатацию.





Аттестация качества: испытания и упаковка

Перед отправкой на склад каждый ТЭН проходит обязательный комплексный технический контроль по ГОСТу.
• Измерение омического сопротивления спирали: цифровые омметры проверяют фактическое сопротивление нихромовой или фехралевой нити, проволоки.

Допуск отклонения потребляемой мощности составляет от +5 % до -10 %.

При проектировании спирали математический диапазон равен от -4,76 % до +11,11 %, однако при замере в холодном состоянии на стенде ОТК эти границы смещаются с учётом температурного коэффициента сопротивления (ТКС) материала.
• Проверка электрической прочности изоляции: нагреватель испытывается на пробой.

Между контактным выводом и оболочкой подаётся повышенное синусоидальное напряжение (1250–2000 В) в течение 1 минуты. Изоляция не должна допускать пробоя.
• Измерение сопротивления изоляции: в соответствии с пунктом 3.9 ГОСТ 13268-88, требования к электробезопасности трубчатых электронагревателей (ТЭН) носят бескомпромиссный характер.

Сопротивление изоляции в холодном состоянии в процессе эксплуатации должно составлять не менее 0,5 МОм. Однако на этапе контроля качества при приёмо-сдаточных испытаниях непосредственно на заводе-изготовителе этот показатель обязан быть не менее 50 МОм.

Это обеспечивает колоссальный запас надёжности перед тем, как нагревательные элементы будут интегрированы в промышленные агрегаты.
• Контроль геометрических параметров и резьбовых соединений: ТЭН проверяется на соответствие габаритам, радиусам гиба и межцентровым расстояниям с помощью штангенциркулей, калибров и шаблонов. Контролируется качество резьбы и затяжка арматуры.
Правила консервации и упаковки: учитывая гигроскопичность наполнителя, стандарты требуют надёжной барьерной защиты.

Каждая партия или изделие упаковывается в герметичные полиэтиленовые пакеты или термоусадочную плёнку.

В транспортную тару (гофрокороба/деревянные ящики) обязательно закладываются пакеты с осушителем — силикагелем, улавливающим влагу при транспортировке и хранении.

Строгое соблюдение этой технологической цепочки гарантирует безотказную работу ТЭНов в любых условиях.
Тест на «сухость» изоляции: в некоторых промышленных применениях ТЭНы перед первым включением проходят процесс прогрева при пониженном напряжении в течение нескольких часов.

Это позволяет безопасно перераспределить остаточную микронасыщенность влагой внутри периклаза герметичного ТЭНа, восстанавливая высокое сопротивление изоляции и исключая риски пробоя, особенно если изделие долго хранилось в неидеальных условиях.
