Нихром и современные ТЭНы: как спираль внутри трубки изменила электрический нагрев

ТЭН: простая конструкция со сложной инженерией

Современный ТЭН выглядит просто: металлическая трубка, внутри которой находится нагревательный элемент.

Но за этой конструкцией стоят сразу три технологии — резистивный нагрев, жаростойкая металлургия и высокотемпературная электроизоляция.
Спираль преобразует электрическую энергию в тепло.

Металлическая оболочка защищает её от рабочей среды.

Уплотнённый минеральный диэлектрик электрически отделяет проводник от оболочки и одновременно передаёт тепло наружу.
Значимый факт: именно сочетание хорошей электроизоляции и эффективной теплопередачи стало одним из ключей к появлению компактного и долговечного трубчатого нагревателя.





Джоуль и Симпсон: от закона нагрева к защищённому элементу

В 1840 году Джеймс Прескотт Джоуль количественно установил: тепловыделение в проводнике связано с его сопротивлением и квадратом тока.

Для постоянного сопротивления мощность можно выразить как P = I²R.

Этот эффект лежит в основе любого резистивного нагревателя.
Следующий шаг сделал Джордж Б. Симпсон. 20 сентября 1859 года он получил патент США №25 532 на электрический нагревательный аппарат.

Симпсон описывал металлическую спираль на электроизоляционном основании и допускал размещение проводника в металлических трубках с электрической изоляцией.
Стоит отметить: основным изолятором в демонстрационной конструкции Симпсона служил обычный мыльный камень — soapstone.

Современного MgO ещё не было, но инженерная идея уже появилась: раскалённый проводник нужно поддерживать, защищать и электрически изолировать.





Альберт Марш и рождение нихрома

Главный металлургический прорыв произошёл в начале XX века.

Альберт Лерой Марш искал сопротивительный сплав, который можно было вытягивать в проволоку и долго нагревать без быстрого разрушения.
15 марта 1905 года он подал заявку на электрический сопротивительный элемент из сплава никеля и хрома.

Патент US811859 был выдан 6 февраля 1906 года компании Hoskins.
Сегодня особенно известен нихром типа NiCr 80/20 (марка Х20Н80), однако нихром — не единственный фиксированный состав, а семейство никель-хромовых сопротивительных сплавов.
Исторический факт: уже ранние патенты Марша показывают, что разработка не остановилась на одном составе.

В 1906–1907 годах последовала серия патентов на сопротивительные элементы и электрические нагревательные приборы.

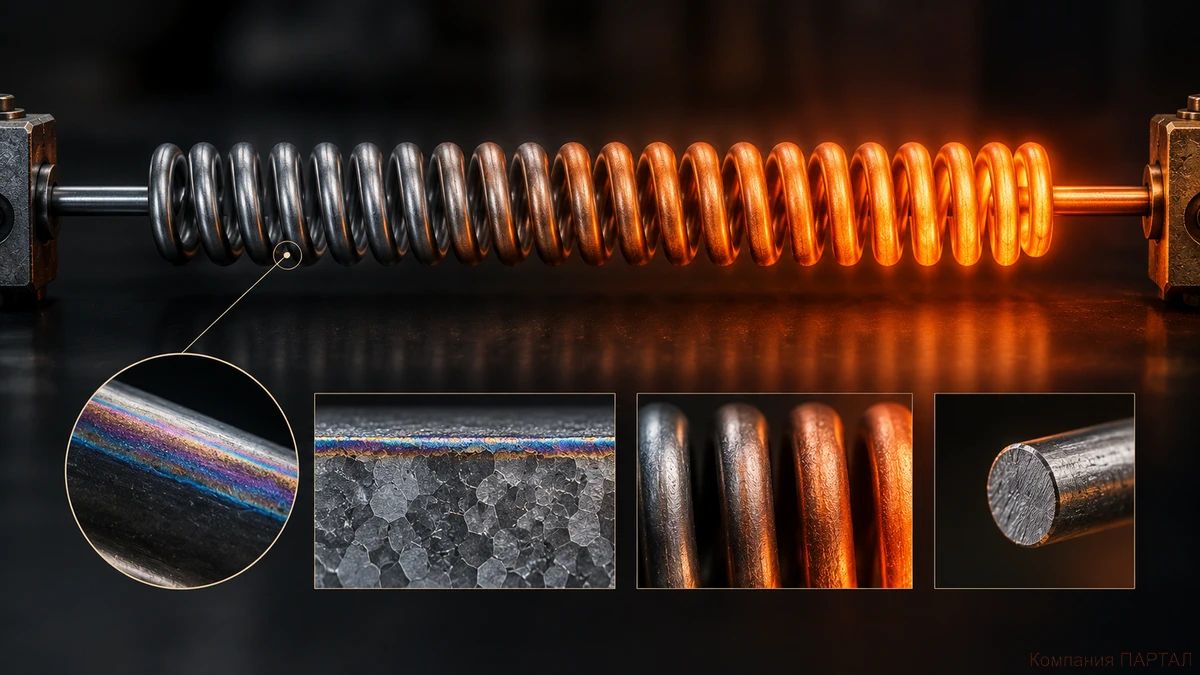

Почему нихром выдерживает высокие температуры

Секрет нихрома — не только в высоком удельном электрическом сопротивлении.

Хром способствует образованию на поверхности сплава защитного оксидного слоя, который замедляет дальнейшее окисление.
Но нагревательный элемент работает в тяжёлом режиме.

При включении проволока расширяется, при охлаждении — сжимается.

Тысячи таких циклов создают термомеханическую нагрузку.
Поэтому ресурс определяют сразу несколько свойств: сопротивление, жаростойкость, пластичность, структура сплава и устойчивость защитной поверхности.
Стоит отметить: максимальная допустимая температура — ещё не главный показатель долговечности.

Для реального нагревателя зачастую важнее, как сплав переносит многократные циклы «нагрев — охлаждение».





Как появился современный ТЭН: металлическая оболочка и MgO

В первой половине XX века сопротивительную спираль научились заключать внутрь металлической трубки и окружать минеральной электроизоляцией.

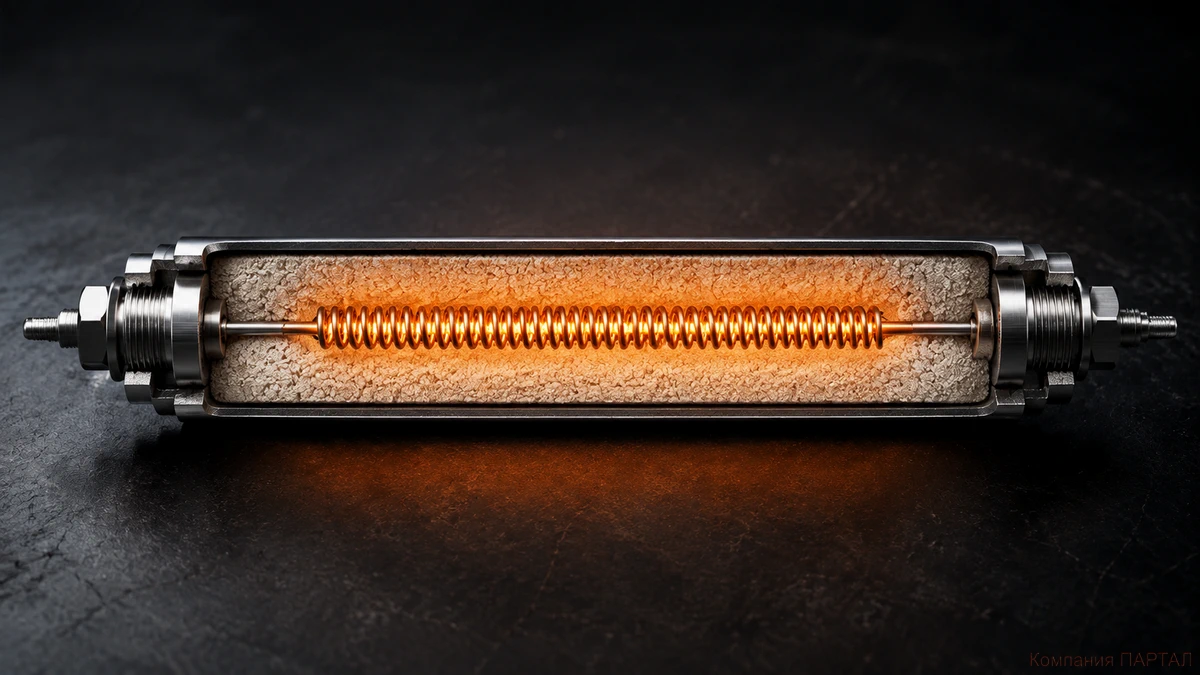

Так сформировалась классическая архитектура: спираль → минеральная изоляция → металлическая оболочка.
Особенно важным стал оксид магния — MgO.

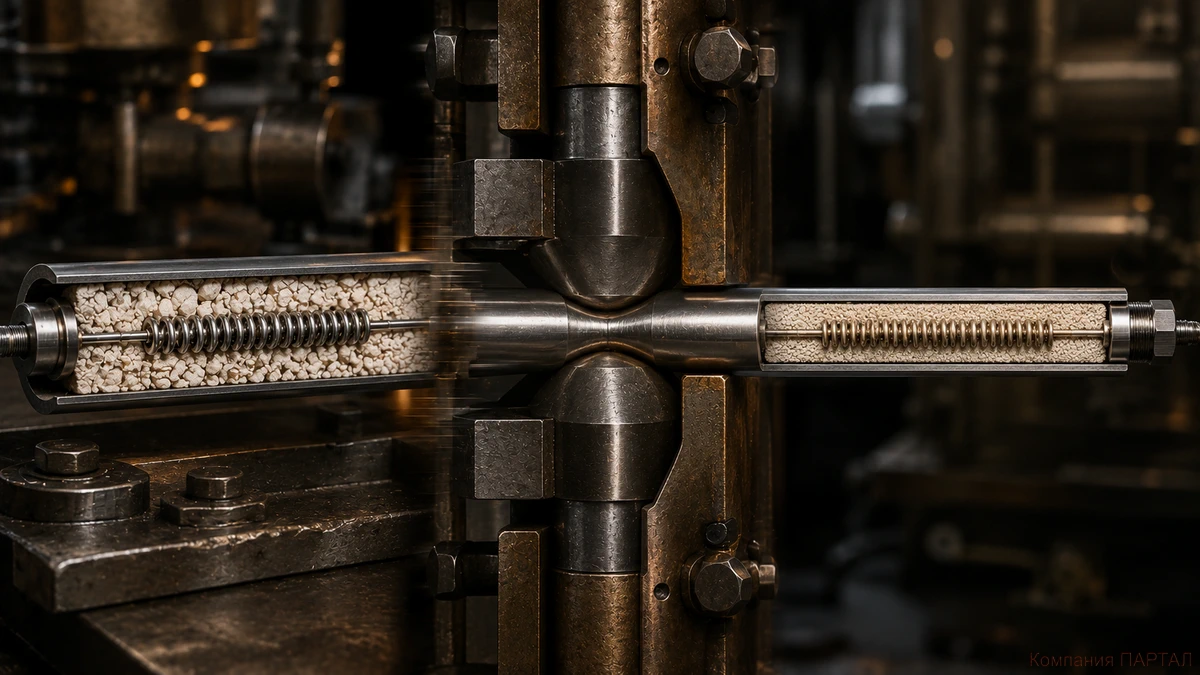

В технологии Calrod порошкообразный MgO уплотнялся вокруг сопротивительной спирали при механическом обжатии трубки.

Исторические патенты уже описывают Calrod как существующий тип трубчатого элемента с порошковой магнезиальной изоляцией.
Технический факт: механическое уменьшение диаметра оболочки — не просто операция формования.

Оно уплотняет MgO, уменьшает воздушные пустоты и улучшает одновременно электрическую изоляцию и передачу тепла.





MgO и влага: невидимая проблема внутри ТЭНа

Оксид магния выполняет две противоположные на первый взгляд задачи.

Он должен хорошо изолировать спираль от металлической оболочки и одновременно эффективно проводить выделяемое ею тепло наружу.

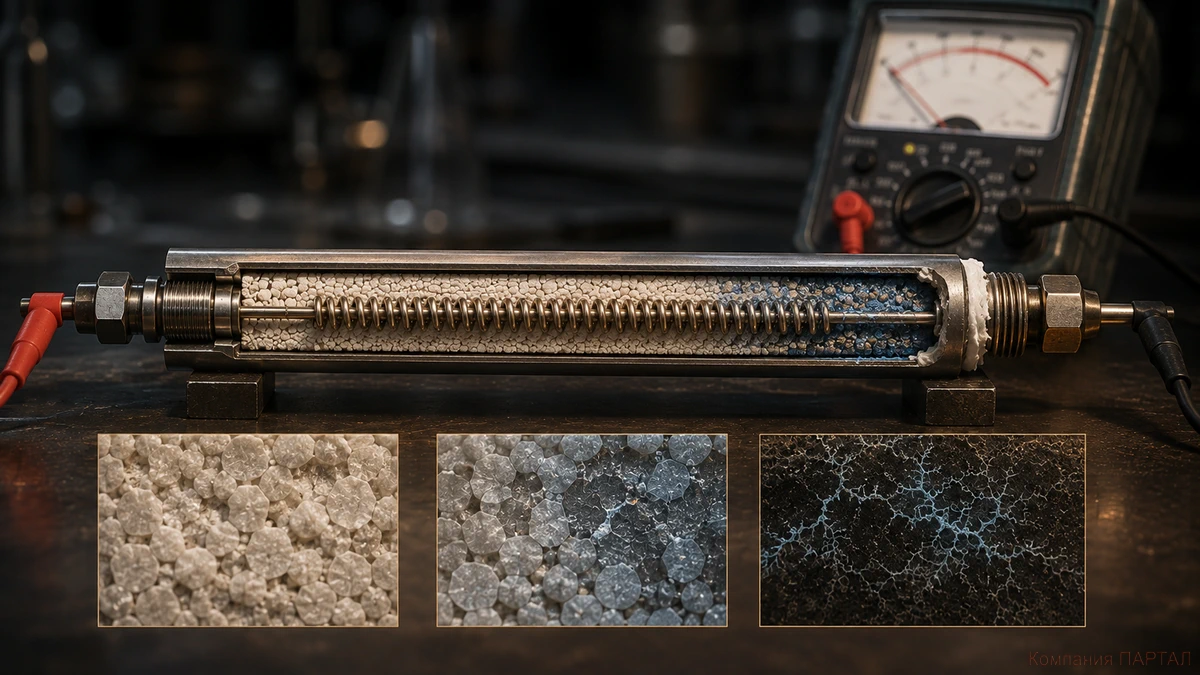

Но у MgO есть слабое место — чувствительность к влаге.

Если она проникает внутрь, сопротивление электрической изоляции может снизиться.

Поэтому концевые зоны ТЭНов герметизируют, а состояние изоляции контролируют измерениями.
Важный нюанс: проблемы могут возникнуть ещё до первого включения.

Неправильное хранение во влажной среде способно ухудшить изоляционные характеристики совершенно нового нагревателя.

Поэтому упаковка, хранение и герметизация — часть технологии ТЭНа, а не второстепенные детали.





Оболочка и удельная мощность: ТЭН проектируют под среду

Универсальной оболочки ТЭНа не существует.

Используют нержавеющие и жаростойкие стали, никелевые сплавы, медь и другие металлы — в зависимости от температуры, коррозионной активности среды и условий теплоотдачи.
Не менее важна удельная поверхностная мощность.

Вода интенсивно отводит тепло, неподвижный воздух — гораздо хуже.

Масла могут разрушаться при локальном перегреве.
Физика процесса: поэтому водяной ТЭН опасно включать «насухую».

Его электрическая мощность почти не изменится, зато резко ухудшится теплоотвод и температура оболочки и спирали может быстро вырасти.

Рабочая среда фактически становится частью тепловой конструкции нагревателя.

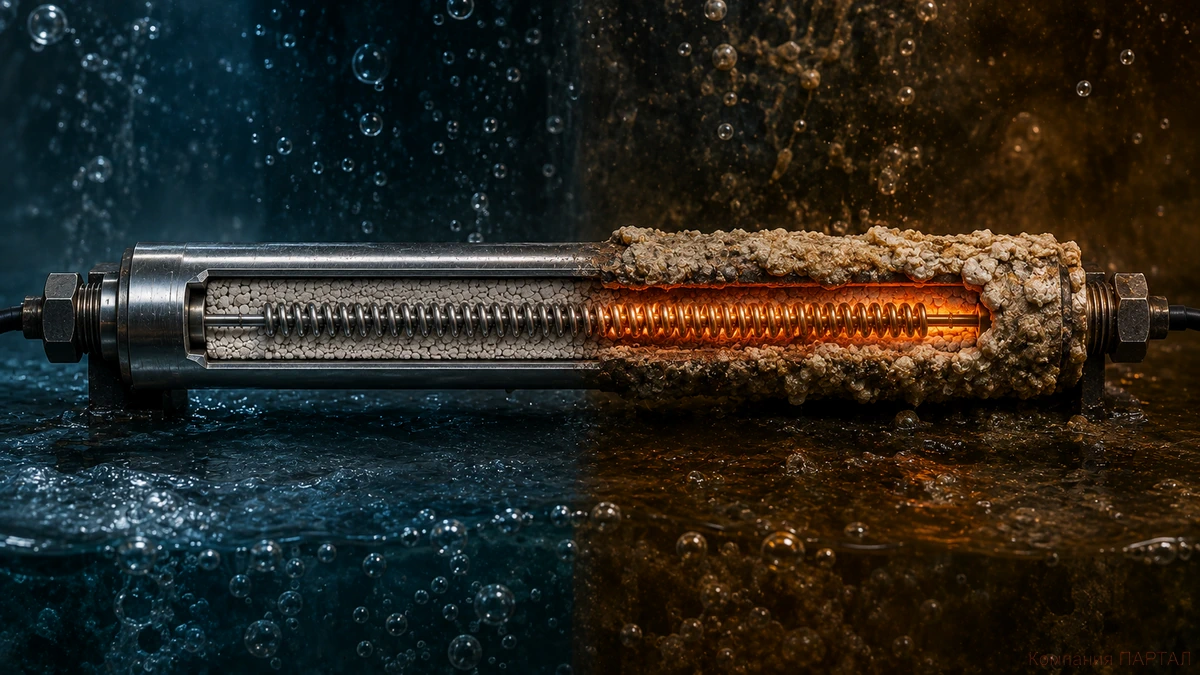

Накипь и перегрев: почему одинаковые ТЭНы служат по-разному

На водяном нагревателе со временем могут образовываться минеральные отложения.

Для пользователя это накипь.

Для инженера — дополнительный теплоизоляционный слой.
Спираль продолжает выделять ту же мощность, но тепло хуже передаётся воде.

Температура оболочки и внутренних частей растёт, а сопротивительный элемент работает в более тяжёлом режиме.
Ресурс также зависит от плотности MgO, герметизации, материала оболочки, качества соединений и количества тепловых циклов.
Технический факт: поэтому одинаковые ТЭНы могут иметь совершенно разный срок службы даже в одинаковых приборах.

Химический состав воды и условия теплоотвода способны оказаться важнее марки нагревательной проволоки.





Современный ТЭН: уже не просто спираль внутри трубки

Базовая архитектура сохранилась, но современная технология позволяет управлять практически каждым параметром нагревателя: диаметром проволоки, шагом намотки, плотностью MgO, материалом оболочки, геометрией и распределением мощности.

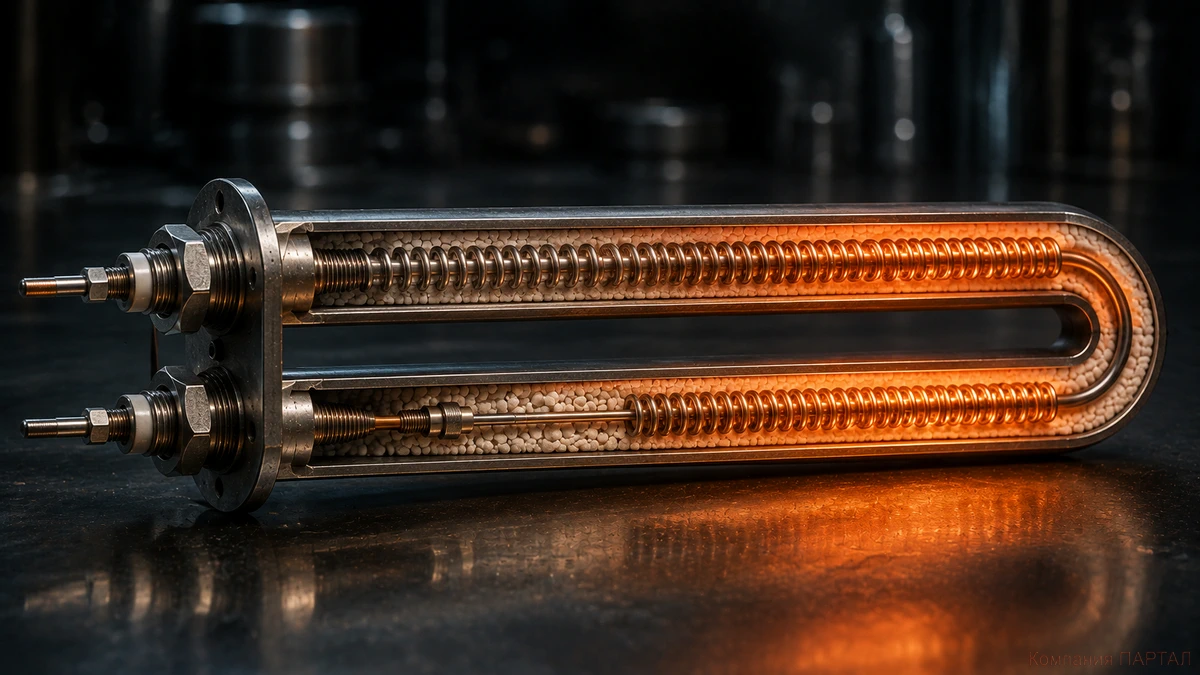

Существуют одно- и двухконцевые исполнения, многозонные элементы и конструкции со встроенными температурными датчиками.
Научно подтверждённый факт: изменяя шаг спирали вдоль одного ТЭНа, можно создавать участки с различной тепловой мощностью.

Там, где тепло отводится интенсивнее, элемент выделяет больше энергии; в более горячих зонах — меньше.

Один нагреватель фактически превращается в точно рассчитанную тепловую систему.

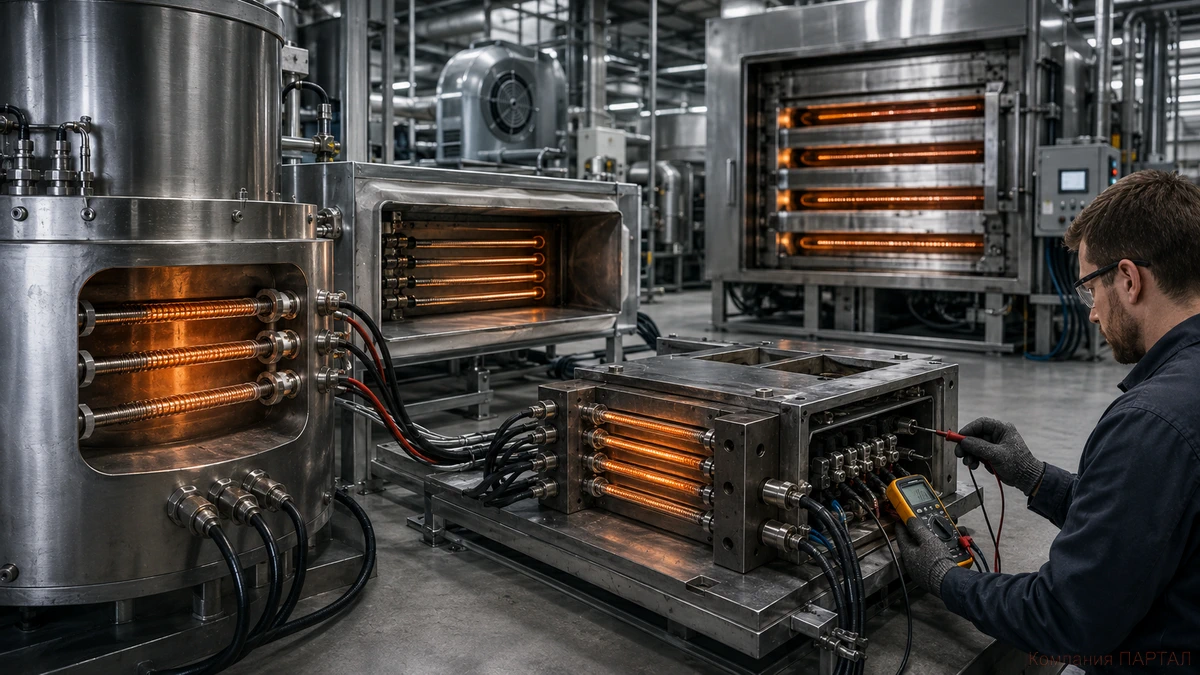

Где работают ТЭНы и какие стандарты определяют их безопасность

Трубчатые электронагреватели работают далеко за пределами чайников и водонагревателей.

Их используют в печах, воздуховодах, технологических ваннах, сушильных линиях, пресс-формах, упаковочном оборудовании, ёмкостях и теплообменных системах.
Они нагревают воду, масла, воздух, технологические газы и металлические поверхности.
Требования зависят от конструкции и области применения.

Для трубчатых электронагревателей существуют национальные нормативы, а безопасность готовой бытовой техники регулируют также профильные международные стандарты.
Инженерная справка: соответствующий требованиям ТЭН ещё не означает автоматически безопасный прибор.

Проверяют всю систему — изоляцию, заземление, защиту от перегрева и поведение оборудования при неисправности.





Кто на самом деле изобрёл современный ТЭН

Одного изобретателя у ТЭНа нет.
1840: Джоуль количественно описывает электрическое тепловыделение.
1859: Симпсон патентует ранний электрический нагреватель с изолированным сопротивительным проводником.
1905–1906: Марш патентует никель-хромовый сопротивительный сплав.
В последующие десятилетия инженеры совершенствуют трубчатую оболочку, MgO-изоляцию, уплотнение и технологию производства.

К 1930-м годам патентные документы уже описывают развитые системы трубчатых нагревательных элементов.
С точки зрения науки: ТЭН появился не благодаря одному озарению.

Его создала встреча физики Джоуля, металлургии жаростойких сплавов и технологии минеральной электроизоляции.
И именно поэтому принцип, сформированный около века назад, продолжает работать в современной промышленности и бытовой технике.
