Термическая обработка металлов: полное руководство по технологиям и режимам

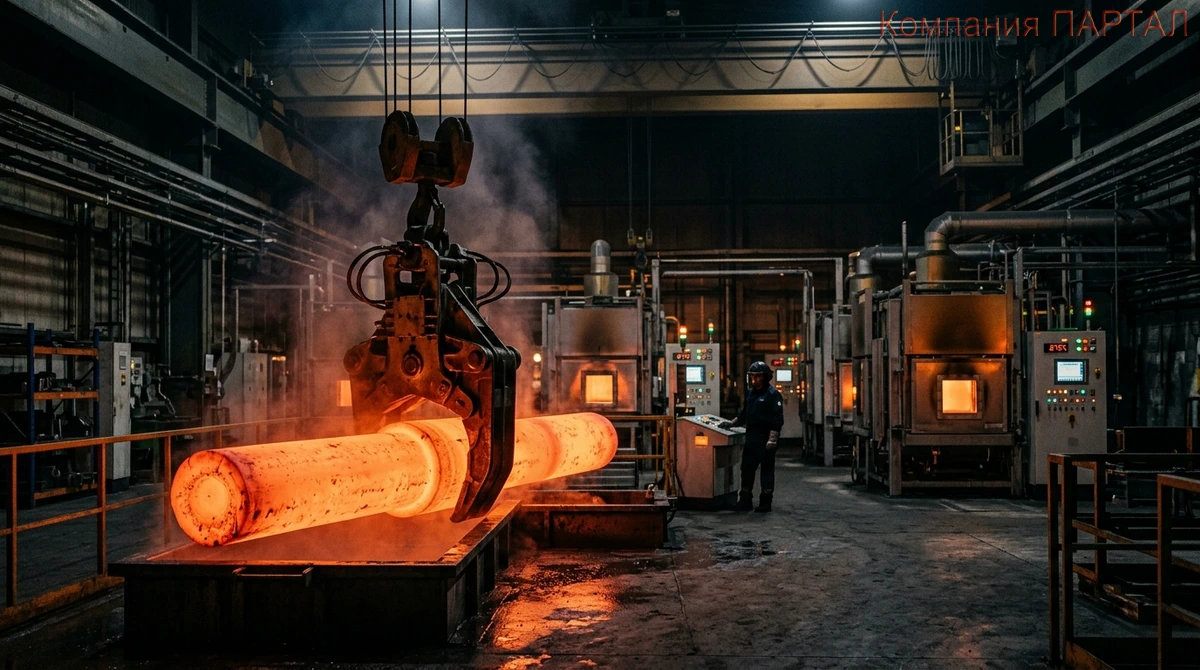

Что такое термический участок и зачем он нужен

Термический участок — сердце металлообрабатывающего производства.

Здесь металл превращается из заготовки в высокоточный компонент с заданными свойствами.
Главная задача — управлять структурой металла через температуру.

Нагрев, выдержка, охлаждение — три этапа, меняющих кристаллическую решётку изнутри.
Результат: твёрдость, износостойкость, упругость, коррозионная стойкость — всё это регулируется термически.
Исторический факт: первые задокументированные технологии закалки стали датируются III веком до н. э. — кузнецы Древнего Китая намеренно охлаждали клинки в моче животных.

Аммиак в жидкости создавал примитивный эффект азотирования поверхности.

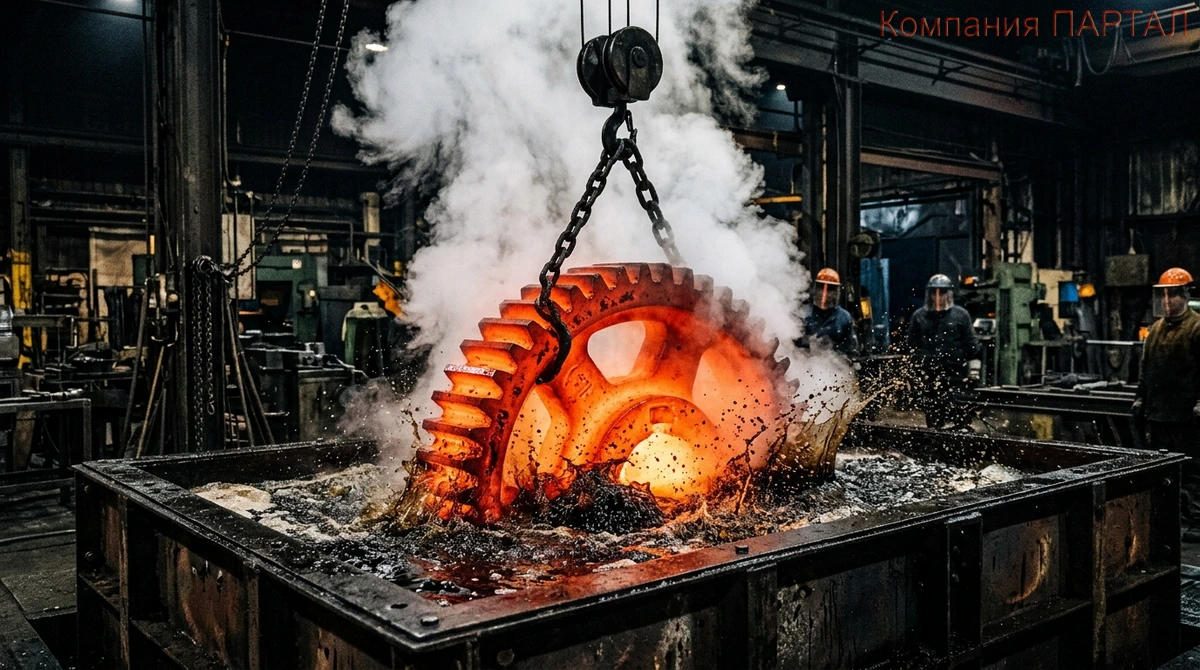

Закалка: быстрое охлаждение — максимальная твёрдость

Закалка — один из древнейших и наиболее эффективных методов.

Металл нагревают до 850–900 °C, затем резко охлаждают.
Среда охлаждения определяет итоговые свойства:
•    Вода — максимальная скорость, риск трещин.
•    Масло — мягче, меньше деформаций.
•    Солевые растворы и инертные газы — точная регулировка.
Закалка повышает твёрдость и упругость, но снижает пластичность.

Поэтому её всегда сочетают с отпуском.
Исторический факт: японские мастера катана использовали дифференциальную закалку: обмазывали лезвие глиной с разной толщиной слоя.

Это создавало уникальный градиент твёрдости — режущая кромка 60 HRC, обух 40 HRC.

Принцип применяется в современных биметаллических инструментах.

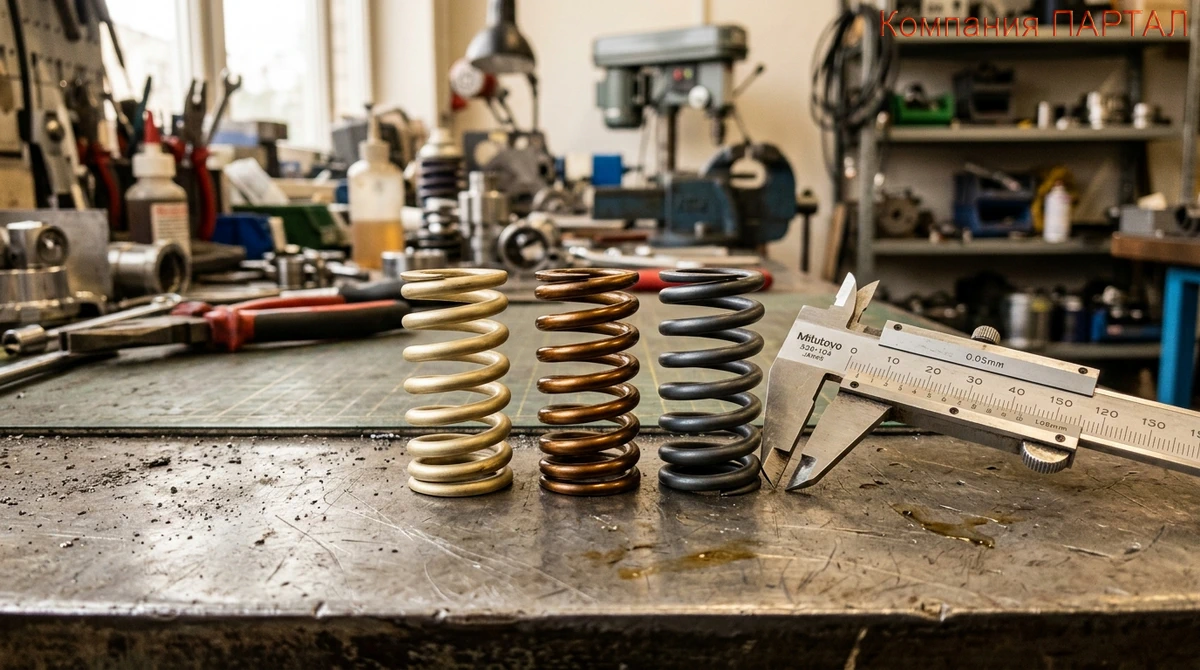

Отпуск: три режима под разные задачи

Отпуск всегда идёт после закалки — снимает хрупкость, сохраняет прочность.

Три режима — три разных результата.
•    Низкий отпуск (до 250 °C): сохраняет мартенситную структуру.

Повышает вязкость без потери твёрдости.

Применяется для режущего и измерительного инструмента.

Охлаждение — в масле или воздухе.
•    Средний отпуск (340–500 °C): переводит мартенсит в троостит.

Вязкость растёт, твёрдость снижается.

Оптимален для деталей под высокие нагрузки — пружины, рессоры.
•    Высокий отпуск (450–650 °C): максимальное снятие внутренних напряжений.

Одновременно растут вязкость и пластичность.

Используется для ответственных конструктивных деталей.
Технический факт: сочетание закалки + высокого отпуска называется «улучшением» стали.

Этот режим даёт оптимальный баланс прочности и вязкости — именно его применяют при производстве коленвалов, шатунов и авиационных крепёжных элементов.

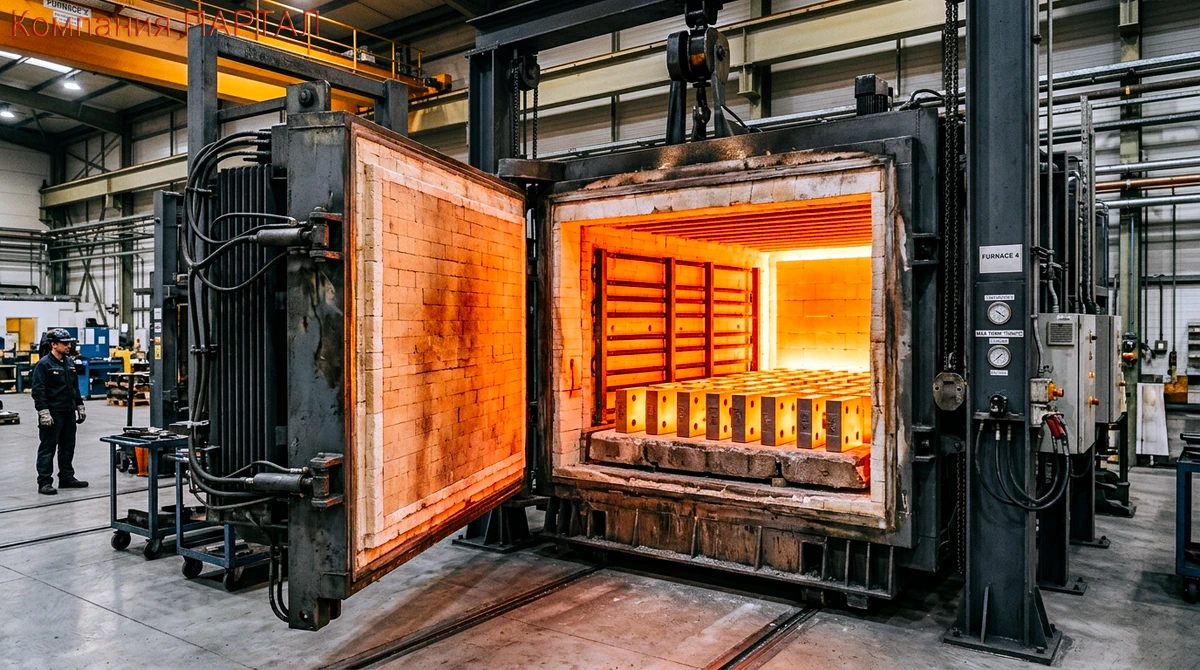

Отжиг: шесть методов стабилизации структуры

Отжиг выравнивает внутреннюю структуру, снижает напряжения, облегчает последующую обработку.

В промышленности применяют шесть подходов:
•    Гомогенизация — температура 1000–1150 °C, выдержка до 15 ч.
•    Рекристаллизация — температура 600–700 °C, выдержка до 2 ч.
•    Изотермический — температура Ac3 + 20–30 °C, выдержка переменная.
•    Снятие напряжений — температура до 727 °C, выдержка до 20 ч.
•    Полный — температура Ac3 + 30–50 °C, выдержка по контрольной скорости.
•    Неполный — температура ~740-780 °C, выдержка до 20 ч.
Технический факт: гомогенизирующий отжиг при 1000–1150 °C устраняет дендритную ликвацию — неравномерное распределение легирующих элементов, возникающее при кристаллизации.

Без этой операции крупные отливки турбинных лопаток имели бы зоны с критически разными механическими свойствами.





Нормализация: воздушное охлаждение — мелкое зерно

Нормализация — промежуточный метод между отжигом и закалкой.

Нагрев до Ac3 + 50 °C, охлаждение на воздухе.
Результат: мелкозернистая структура, твёрдость до 300 НВ, улучшенная обрабатываемость резанием.
Подходит для низкоуглеродистых и легированных сталей.

Применяется после горячей прокатки и ковки — устраняет перегрев и видманштеттову структуру.

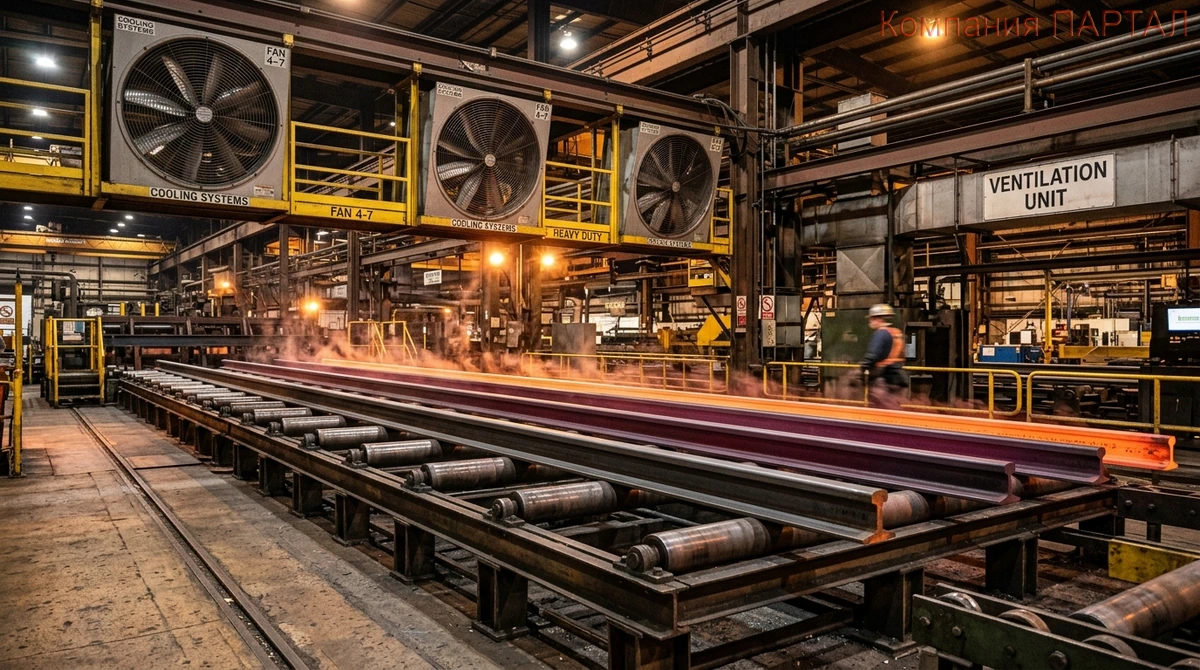

Научно подтверждённый факт: нормализация — обязательная операция для рельсовой стали.

После прокатки рельс проходит нормализацию: это повышает ударную вязкость при низких температурах и предотвращает хрупкое разрушение при морозах до −60 °C.

Именно нормализация, а не закалка, обеспечивает безопасность железнодорожных путей в Сибири.

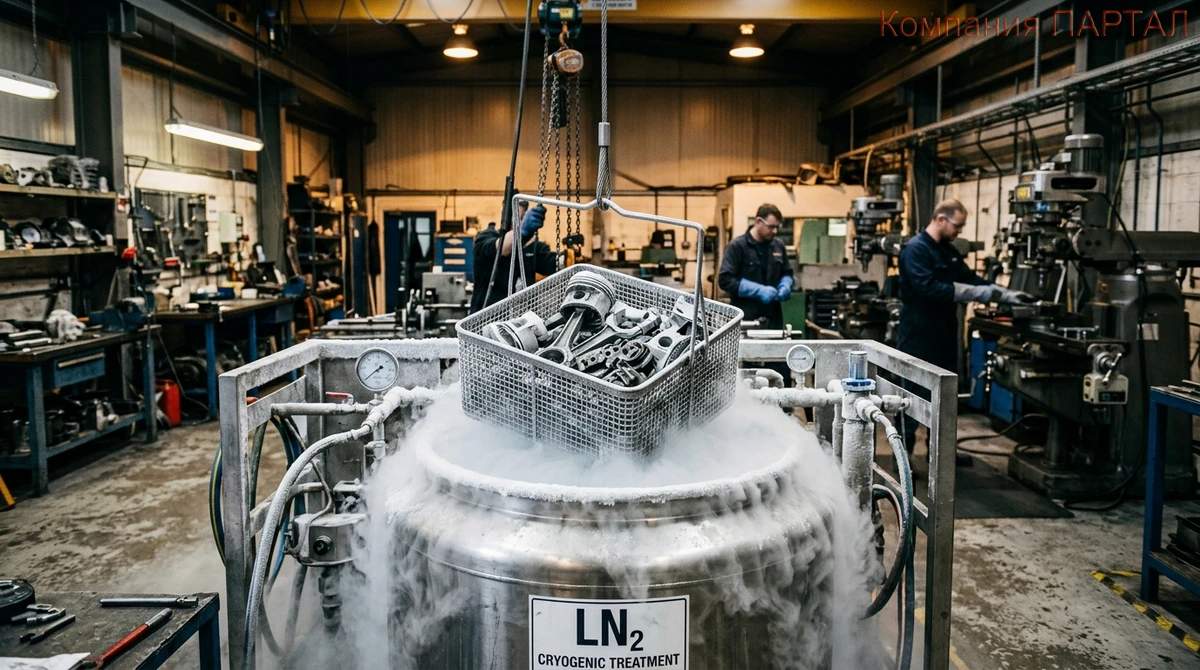

Криогенная обработка: холод как инструмент упрочнения

Криогенная обработка — нагрев наоборот.

Закалённую деталь охлаждают до −120 °C и ниже, вплоть до −196 °C (жидкий азот).
Цель: полностью завершить мартенситное превращение.

Остаточный аустенит превращается в мартенсит — твёрдость и стабильность размеров растут.
После криообработки обязателен отпуск для снятия термических напряжений.
Любопытный факт: NASA применяет глубокую криогенную обработку (−196 °C) для деталей космических двигателей.

Ресурс инструмента после криообработки увеличивается в 2–6 раз.

Технология изначально была засекречена и рассекречена только в 1990 х.

Сегодня её используют в производстве гоночных двигателей Формулы 1 и медицинского хирургического инструмента.

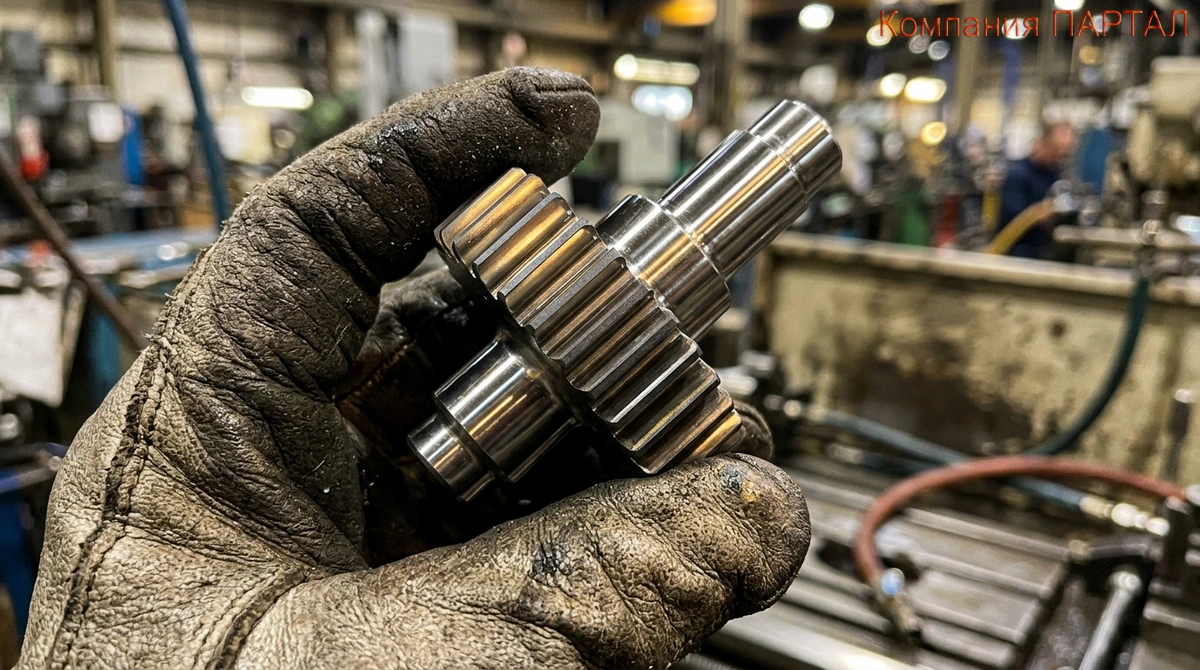

Химико термическая обработка: насыщение поверхности

ХТО меняет химический состав поверхностного слоя.

Сердцевина остаётся вязкой — поверхность становится твёрдой и защищённой.
•    Цементация (900–950 °C): насыщение углеродом.

Твёрдость поверхности до 60–65 HRC при вязкой сердцевине.

Применяется для шестерён, валов, кулачков.
•    Азотирование (500–520 °C): насыщение азотом в аммиачной среде.

Твёрдость выше, чем при цементации — до 72 HRC.

Не требует финальной закалки.
•    Цианирование: одновременное насыщение углеродом и азотом.

Возможно в газовой и жидкой среде.

Сочетает преимущества обоих методов.
Исторический факт: азотирование открыл немецкий металлург Адольф Фрай в 1921 году.

Азотированный слой имеет толщину всего 0,1–0,6 мм — но твёрдость поверхности сохраняется до температуры 500 °C, тогда как цементованный слой теряет твёрдость уже при 200 °C.

Именно поэтому азотирование применяют для деталей горячего контура двигателей.





Нитроцементация и борирование: экстремальные свойства

•    Нитроцементация (840–860 °C): одновременная подача углерода и азота в поверхностный слой с последующей закалкой и отпуском.

Применяется для конструкционных низкоуглеродистых сталей.

Эффективнее цементации — азот позволяет снизить температуру процесса, что минимизирует деформацию деталей.

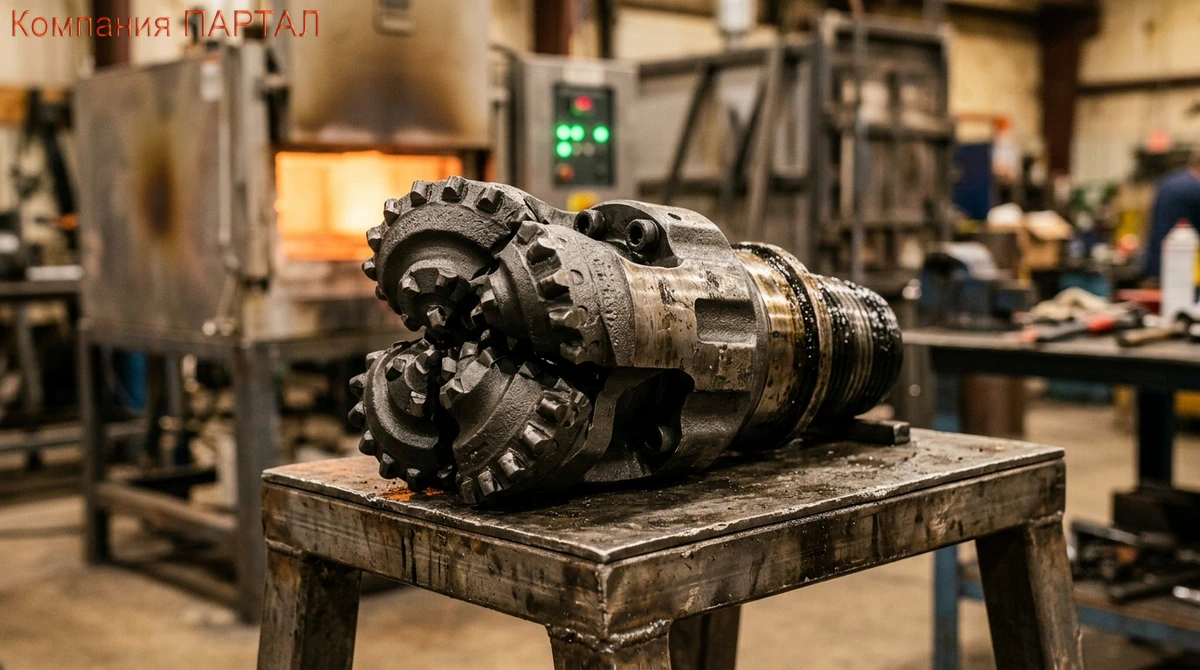

•    Борирование (910 °C): насыщение поверхности бором.

Создаёт боридный слой толщиной 0,05–0,25 мм с твёрдостью 1400–2000 HV — одной из максимальных для стальных поверхностей.

Используется для буровых и штамповых инструментов, работающих в абразивных средах.
Научно подтверждённый факт: боридный слой на стали по твёрдости приближается к природному корунду (сапфиру).

Детали после борирования выдерживают абразивный износ в 10–30 раз дольше, чем цементованные.

Технология активно применяется в нефтяном машиностроении — буровые долота с борированием работают в породах твёрдостью до 7 баллов по шкале Мооса.

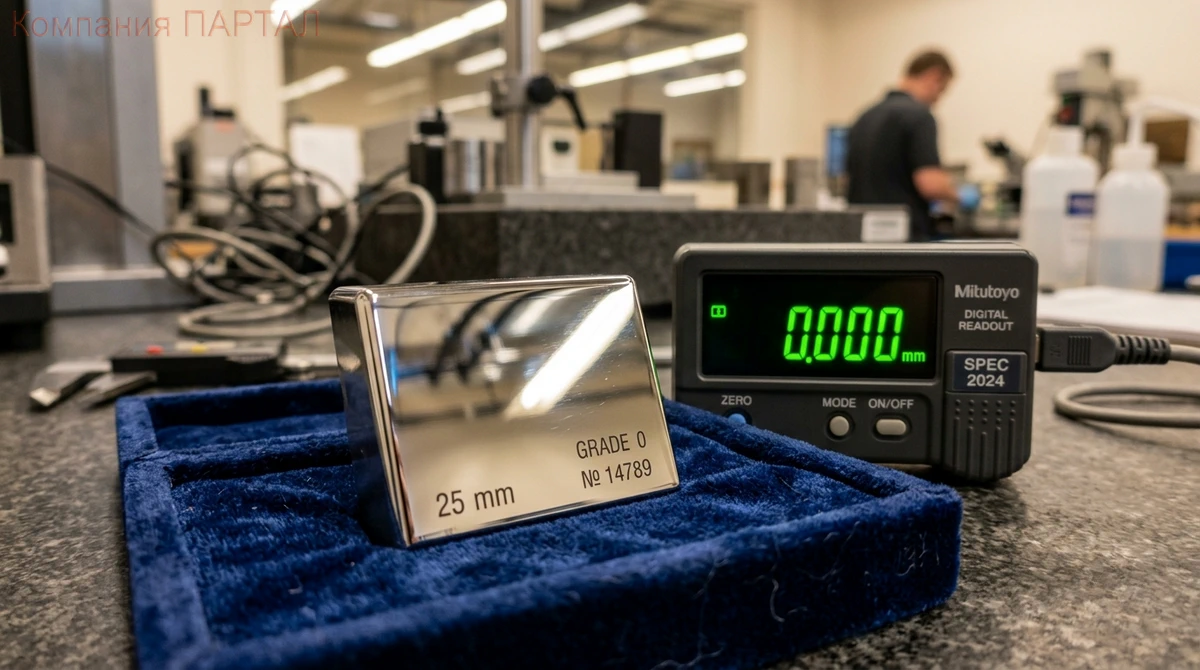

Старение и хромирование: стабильность и защита

Старение бывает двух типов:
•    Естественное — при комнатной температуре, длится недели и месяцы.
•    Искусственное — нагрев 120–150 °C, выдержка 10–36 часов.
Цель: стабилизировать размеры детали и снять напряжения без снижения твёрдости.

Применяется для прецизионных деталей — станин, калибров, шаблонов.
Хромирование — диффузионное насыщение поверхности хромом.

Одновременно повышает твёрдость, коррозионную и жаростойкость.

Применяется для деталей, работающих в агрессивных средах.
Исторический факт: естественное старение алюминиевых сплавов после закалки открыл случайно немецкий инженер Альфред Вильм в 1906 году.

Он забыл образцы на выходные — и обнаружил, что прочность выросла сама.

Это открытие привело к созданию дюралюминия — материала, на котором летали все самолёты Первой и Второй мировых войн.





Оборудование термического участка: печи и индукторы

Основное оборудование термического участка — промышленные печи и индукционные установки.
Печи делятся по типу нагрева:
•    Газовые и электрические камерные — для объёмной термообработки.
•    Шахтные — для длинномерных деталей.
•    Протяжные конвейерные — для серийного производства.
•    Вакуумные — для точных сплавов и инструмента.

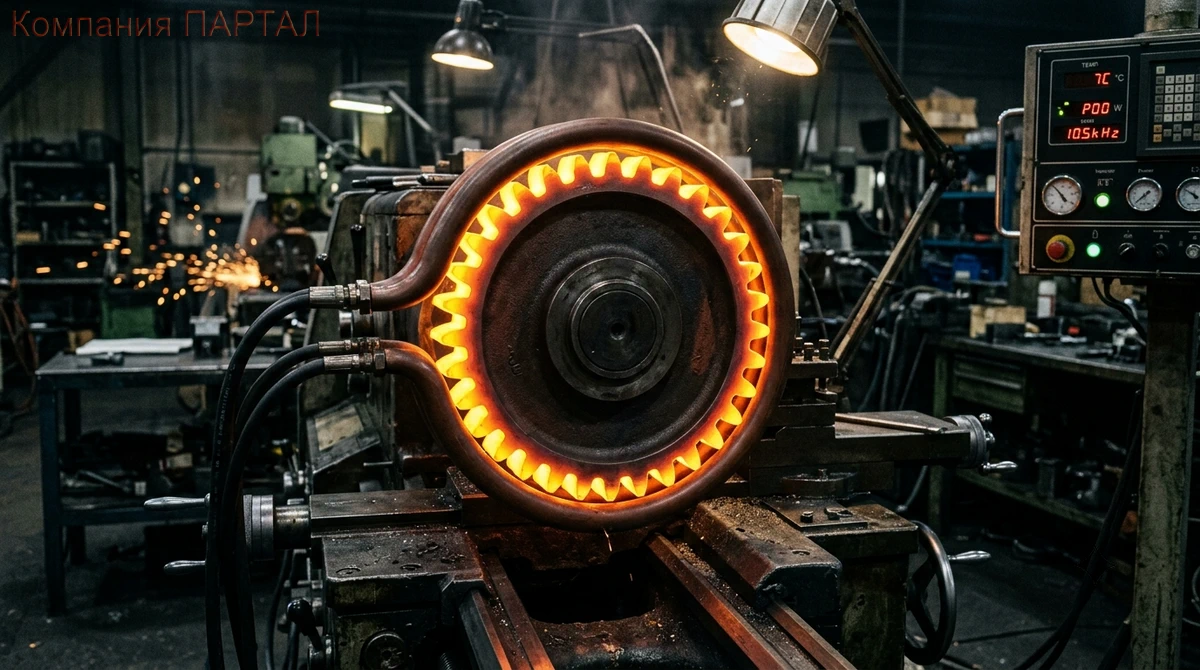

Индукторы обеспечивают поверхностную закалку — нагрев только рабочего слоя за доли секунды.
Исторический факт: индукционная закалка была разработана в СССР в 1935 году инженером Вологдиным.

Технология позволила закаливать шейки коленвалов без нагрева всей детали — это увеличило производительность в 10 раз по сравнению с печным нагревом и стало революцией в автомобилестроении.

Сегодня индукционная закалка применяется на 80 % производств зубчатых колёс в мире.
