Принцип прост: ток проходит через проволоку с высоким сопротивлением, и энергия рассеивается в виде тепла. Никаких промежуточных звеньев.
Именно эта прямая конверсия даёт КПД, вплотную приближающийся к 100%.

Диапазон применения — от тостера на кухне до термостатируемых камер на АЭС.

Один принцип. Миллионы реализаций.
Экспертный факт: До изобретения нихрома в 1905 году единственным материалом для стабильных нагревателей была платиновая проволока.

Она отлично работала как сопротивление и выдерживала нагрев на воздухе без окисления, но из-за колоссальной стоимости драгметалла перевести промышленность на электронагрев было экономически невозможно.

Изобретение доступного нихромового сплава полностью решило эту проблему неокупаемости и запустило массовое производство ТЭНов.

Принцип работы спирального нагревателя: конверсия энергии в тепло

Физика процесса: закон Джоуля-Ленца в деталях

В основе — закон Джоуля-Ленца: Q = I²•R•t.

Электроны движутся через кристаллическую решётку проводника и передают ей кинетическую энергию. Результат — нагрев.
Чем выше удельное электрическое сопротивление сплава и сила тока — тем интенсивнее тепловыделение.

Задача инженера: удержать удельную поверхностную нагрузку (Вт/см²) в допустимых пределах.

Превышение — локальный перегрев, окисление, обрыв спирали.
Экспертный факт: У нихрома Х20Н80 температурный коэффициент сопротивления (ТКС) составляет всего +0,0001 1/°C — это на порядок ниже, чем у чистого никеля.

Поэтому мощность нагревателя практически не «плывёт» при разогреве, что критично для PID-регулирования.

Физика нагрева: электроны и кристаллическая решётка по закону Джоуля Ленца

Конструкция: что внутри спирального нагревателя

Нагреватель — это многослойная система, где каждый слой выполняет строго свою роль.
Резистивная сердцевина — спираль из прецизионного нихромового сплава.
Диэлектрический заполнитель — спрессованный порошок оксида магния (MgO, периклаз).

Он одновременно проводит тепло и блокирует электрический ток.
Внешняя оболочка — труба из жаропрочной нержавеющей стали или суперсплава «Инколой».
Холодная зона (токовыводы) — участки с пониженным сопротивлением для безопасного подключения питания.
Экспертный факт: После набивки MgO-порошком трубку протягивают через волоку — уменьшают диаметр на 15–30%. Это уплотняет изоляцию до плотности ~2,8–3,1 г/см³ и радикально улучшает теплопередачу от спирали к оболочке.

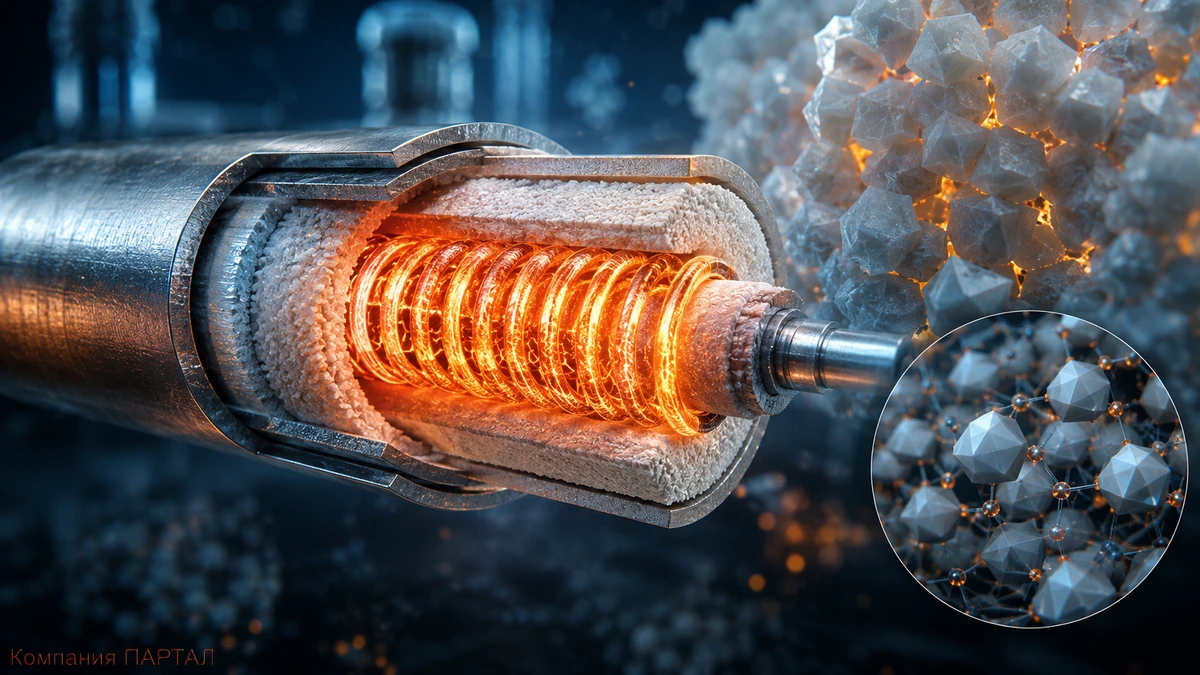

Конструкция спирального нагревателя: слои, изоляция и уплотнение MgO

Сплавы: нихром против фехраля — в чём разница

Для промышленных нагревателей с высокой цикличностью работы и сложной геометрией (хомутовых, ленточных, кабельных) безальтернативно используется нихром.
Нихром (NiCr, марка Х20Н80): рабочая температура до 1200 °C по ГОСТ 12766.1-90, обладает высочайшей пластичностью и устойчив к постоянному термоциклированию.

Защитный слой — Cr₂O₃ (оксид хрома) надежно предохраняет металл от разрушения.

Более дешевые ферритные сплавы здесь неприменимы от слова совсем: они мгновенно становятся хрупкими после первого нагрева и трескаются при монтаже, подтяжке или вибрациях оборудования.
Экспертный факт: Нихром изобретён в 1905 году американским инженером Альбертом Маршем. Патент US 811859 — один из самых коммерчески успешных в истории электротехники XX века.

Нихром и фехраль: сравнение пластичности и стойкости к термоциклированию

Оболочка и изоляция: детали, которые решают всё

Оболочка — не просто защитный кожух.

Это теплообменная поверхность и барьер от агрессивной среды.
Нержавеющая сталь AISI 304/321 — стандарт для температур до 600–700 °C и нейтральных сред.

Сталь AISI 316Ti — для влажных и химически активных условий.

Инколой 800/840 (суперсплав на основе железа, никеля и хрома) — выбор для температур оболочки до 750–800 °C.

Превышение этого лимита недопустимо: из-за термического сопротивления периклаза нихромовая спираль внутри ТЭНа разогреется выше критического предела и расплавится.
MgO как изолятор уникален: теплопроводность ~1,5–3,5 Вт/(м•К) в спрессованном состоянии при электрическом сопротивлении >1000 МОм при комнатной температуре.
Экспертный факт: При нагреве до 300 °C сопротивление изоляции MgO снижается до 1–10 МОм — это нормально.

Именно поэтому «холодная» проверка мегаомметром перед пуском после длительного простоя обязательна: отсыревший MgO даёт ложные утечки.

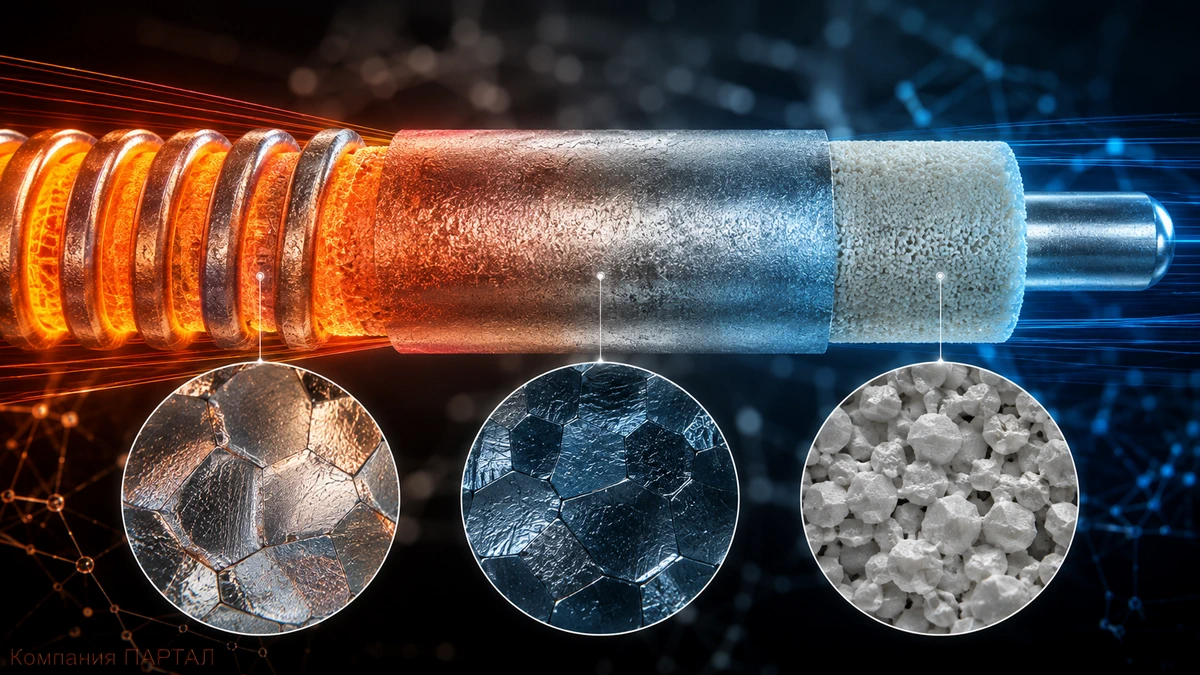

Оболочка и изоляция: теплопередача и защита в спиральном нагревателе

Ключевые параметры выбора: 4 фактора эффективности

Проектируете систему нагрева? Контролируйте эти переменные.
Диаметр проволоки — определяет сопротивление и допустимый ток.

При неизменном напряжении в сети (U = const) толстая проволока за счет меньшего сопротивления выдает большую мощность.

Тонкая спираль — высокое сопротивление, меньшая мощность, быстрый износ при перегрузке.
Длина намотки — суммирует сопротивление.

Расчёт: R = ρ•L/S, где ρ — удельное сопротивление сплава, L — развёрнутая длина проволоки, S — сечение.
Рабочая температура — диктует выбор сплава и допустимую поверхностную нагрузку (Вт/см²).

Для нихрома в металлической оболочке — обычно не более 8–15 Вт/см².
Теплоизоляция системы — сам нагреватель всегда работает с КПД близким к 100% по закону Джоуля-Ленца.

Однако качественная теплоизоляция необходима для термодинамики оборудования: она минимизирует теплопотери и повышает общую энергоэффективность процесса.

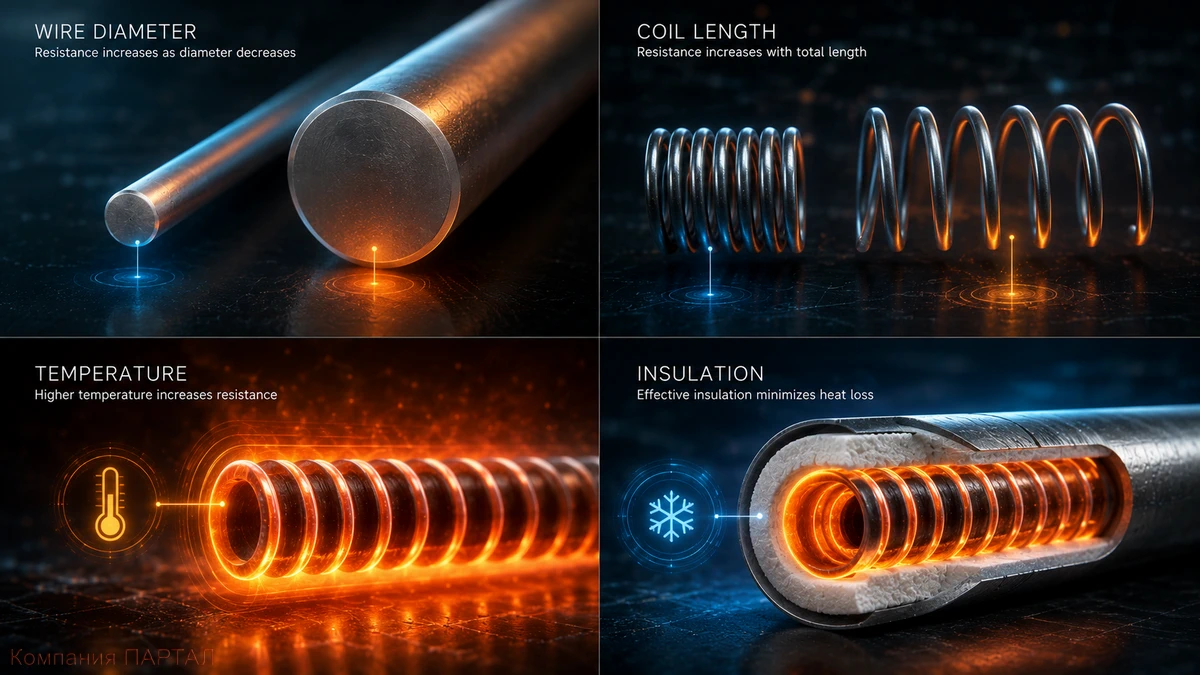

Параметры выбора спирального нагревателя: диаметр, длина, температура, изоляция

Преимущества спиральных нагревателей: объективный разбор

Мгновенная реакция. Тепловая инерция минимальна — нагрев начинается в момент подачи тока.

Важно для циклических процессов.
Геометрическая гибкость. Спираль принимает любую форму: кольцо, патрон, плоская «улитка», U-образный элемент.

Нагрев интегрируется в любую конструкцию.
Точное регулирование. В паре с термопарой типа K и PID-контроллером — стабилизация температуры с точностью ±1 °C.

Критично для фармацевтики и электроники.
Масштабируемость. Мощность — от десятков ватт в миниатюрных узлах до нескольких киловатт в одном компактном промышленном элементе.
Экспертный факт: В высокотехнологичном производстве закрытые спиральные нагреватели применяются для прецизионного термостатирования вакуумных камер и измерительных блоков.

Допуск по равномерности распределения тепла в таких узлах составляет не более ±0,5 °C, что предъявляет требования к геометрии нагревателя, сопоставимые с прецизионным приборостроением.

Преимущества спиральных нагревателей: скорость, гибкость, точность, масштабируемость

Недостатки и риски: о чём молчат каталоги

Пожарная опасность. Отказ термозащиты или нарушение изоляции — прямой путь к возгоранию.

Обязателен тепловой предохранитель (термостат-ограничитель).
Высокая стоимость энергии.

Электрический нагрев дороже газового в 3–5 раз по стоимости кДж.

Экономически оправдан там, где нужна точность, чистота процесса или невозможна газовая инфраструктура.
Деградация контактов. Токовыводы окисляются.

Переходное сопротивление растёт — локальный перегрев в точке контакта, обрыв цепи.
Влагопоглощение MgO. После длительного простоя изоляция «набирает» влагу.

Резкий пуск без прогрева на пониженной мощности — пробой изоляции.

Риски и недостатки спиральных нагревателей: перегрев, влага, деградация контактов

Где применяются спиральные нагреватели: 9 отраслей

Отрасль: Горячеканальные системы (Hot Runner)
Задача: Поддержание расплава полимера
Специфика: Точность ±2 °C, компактность
Отрасль: Упаковочная промышленность
Задача: Термосварка плёнки
Специфика: Мгновенный нагрев/охлаждение
Отрасль: Химические реакторы
Задача: Термостатирование реакций
Специфика: Химически стойкая оболочка
Отрасль: Литьё под давлением (ТПА)
Задача: Обогрев сопел и горячих каналов
Специфика: Высокая цикличность
Отрасль: Медицина и стерилизация
Задача: Автоклавы, сухожаровые шкафы
Специфика: Соответствие стандартам GMP
Отрасль: Электроника и полупроводники
Задача: Термостатирование камер, пайка плат
Специфика: Равномерность ±0,5 °C
Отрасль: 3D-печать (FFF/FGF)
Задача: Экструдеры высокотемпературных принтеров
Специфика: Компактность, быстрый выход на режим
Отрасль: Переработка пластмасс
Задача: Цилиндры экструдеров, грануляторы
Специфика: Зональный нагрев
Отрасль: Прецизионное машиностроение
Задача: Нагрев пресс-форм и штампов
Специфика: Локальная интенсивность
Экспертный факт: В горячеканальных системах для литья спиральные нагреватели работают непрерывно 24/7 месяцами.

Ресурс качественного нагревателя в таком режиме — 20 000–50 000 часов.

Это около 2–6 лет непрерывной эксплуатации.

Применение спиральных нагревателей в 9 отраслях промышленности

Техническое обслуживание: как продлить ресурс

Регламент простой, но критичный:
Перед пуском после простоя — замер сопротивления изоляции мегаомметром (500 В).

Норма в холодном состоянии — не менее 2 МОм.
Прогрев после простоя — первые 30–60 минут на мощности 30–50% от номинала.

Выпаривает влагу из MgO без теплового удара.
Контакты — зачистка и подтяжка каждые 6 месяцев.

Применяйте термостойкую контактную пасту.
Оболочка — удаление нагара растворителями или механически.

Нагар — теплоизолятор, он повышает температуру оболочки и ускоряет деградацию.
Экспертный факт: 80% преждевременных отказов спиральных нагревателей происходят не из-за износа спирали, а из-за деградации контактного соединения или пробоя отсыревшей MgO-изоляции.

Профилактика дешевле замены в 10–20 раз.
Спиральный нагреватель — зрелая, но живая технология.

Новые жаростойкие суперсплавы, интеллектуальные PID-системы и аддитивное производство нагревательных элементов меняют её возможности.

Понимание физики и конструкции — базис для грамотного выбора и безотказной эксплуатации.

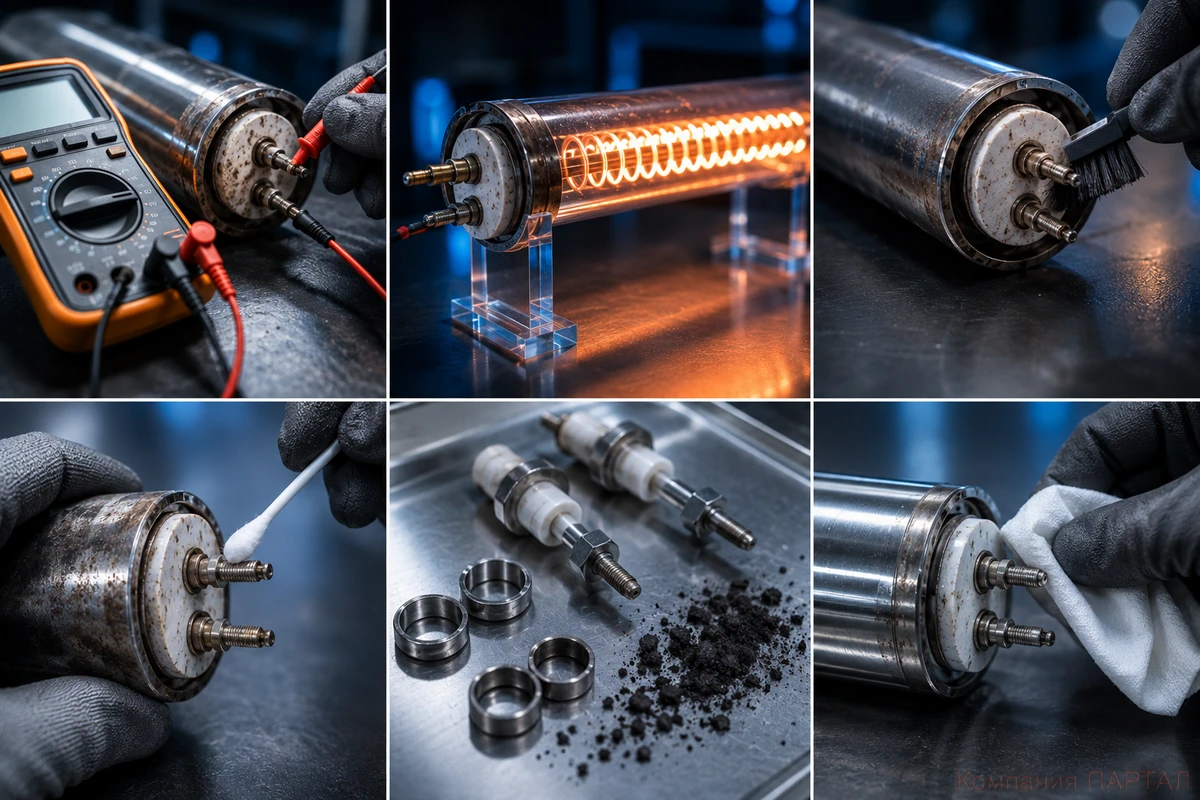

Техническое обслуживание спирального нагревателя: профилактика и продление ресурса
