Его работа легла в основу всей современной электротехники, хотя современники встретили формулу холодно: научное сообщество не поверило в столь элегантную взаимосвязь.
Интересный факт: Ом работал с примитивными вольтаическими столбами и проволокой разной толщины, вручную измеряя отклонение магнитной стрелки.

Никаких приборов! А его выводы справедливы до сих пор — более 195 лет спустя.

Это редкое в науке долголетие. Закон настолько универсален, что его изучают не только в школе, но и применяют в астрофизике при расчётах плазмы и в биоэлектронике при моделировании нейронных импульсов. Единица измерения сопротивления — Ом — названа в его честь.

Это признание стало окончательным триумфом физика, которого при жизни считали провалом академической науки. Позже на базе его открытия были сформулированы правила Кирхгофа, которые современные инженеры используют для расчёта самых сложных электрических схем.

Портрет физика Георга Ома в его рабочем кабинете, историческая иллюстрация

Три кита электрической цепи: разбор формулы I = U/R

Закон Ома для участка цепи звучит просто: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Формула:

I = U / R

Что скрывается за каждой буквой:
•   I — сила тока (Амперы, А)
•   U — напряжение на участке цепи (Вольты, В)
•   R — электрическое сопротивление (Омы, Ом)
Магия этой формулы в линейной зависимости. Увеличишь напряжение в два раза — ток возрастёт вдвое. Закроешь кран (повысишь R) — поток ослабнет пропорционально.

Но вот парадокс: коэффициент R не всегда постоянен!

При нагреве медной спирали её сопротивление растёт, при охлаждении падает.

Именно поэтому лампы накаливания перегорают при включении — холодная нить имеет низкое R, поэтому в момент включения возникает мощный скачок тока, вызывающий мгновенный нагрев вольфрама.

Если спираль выжила этот момент, её сопротивление стабилизируется, и ток ограничится.

А при температурах близких к абсолютному нулю (например, в жидком гелии при -269°С) сопротивление благородных металлов падает до нуля — наступает сверхпроводимость, открытая Камерлингом Оннесом в 1911 году.

Латунный водопроводный кран со струёй воды, наглядная аналогия электрического тока

Водопровод по электричеству: аналогия, которая работает

Представь водопровод: насос создаёт давление (это напряжение U), вода течёт по трубам (это ток I), а сужение или открытие крана регулирует поток (это сопротивление R).
Полностью открытый кран — минимальное сопротивление, максимальный поток.

Закручиваешь вентиль — сопротивление растёт, вода течёт медленнее. Закроешь полностью — поток прекращается.

Эта аналогия настолько универсальна, что её используют при обучении физике не только школьников, но и студентов-электротехников.
Но аналогия имеет границы. В отличие от воды, электрический ток в металлических проводниках подчиняется закону Ома безупречно при любых напряжениях.

Но стоит току течь через вакуум, газ, раствор электролита, расплав или полупроводник — линейная зависимость нарушается.

В полупроводниковом диоде, например, сопротивление меняется не плавно, а скачком при пороговом напряжении.

Инженеры именно этим свойством и пользуются, создавая транзисторы и микросхемы.

Классический закон Ома там работает только локально, в узких диапазонах напряжений.

Старинная гальваническая батарея и тускло светящаяся лампа Эдисона на столе

Две версии закона: участок цепи vs. полная схема

Закон Ома для участка цепи:

I = U / R

Это школьная формула. Она не учитывает, что сам источник тока (батарея, генератор) имеет внутреннее сопротивление.

Используется, когда нужно рассчитать ток на отдельном потребителе — лампе, резисторе, обогревателе.
Закон Ома для полной (замкнутой) цепи:

I = ε / (R + r)

Где:
•   ε — электродвижущая сила источника (ЭДС), В
•   R — внешнее сопротивление (потребители), Ом
•   r — внутреннее сопротивление источника, Ом
Вторая версия сложнее, потому что учитывает реальность: любая батарея, генератор или аккумулятор обладают собственным внутренним сопротивлением.

На новых батарейках это сопротивление минимально, но оно есть.

На изношенных аккумуляторах r возрастает — вот почему старая АА-батарейка не может осветить яркий светодиод, хотя напряжение 1,5 В кажется достаточным.

Во всём виноват скачок внутреннего сопротивления.

Обе формулы одинаково важны: первая незаменима для расчёта конкретных деталей и участков плат, а вторая — для анализа всей системы с учётом источника питания.

Катушки медной проволоки разной толщины и диаметра на деревянном верстаке

Когда закон Ома работает, а когда сдаёт

Закон безупречно выполняется для металлических проводников при любых практических напряжениях.

Медь, алюминий, вольфрам — подчиняются беспрекословно.
Но в других средах происходит «мятеж»:
Вакуум — нет свободных носителей заряда, закон неприменим. Используется в вакуумных лампах, электронно-лучевых трубках кинескопов.
Газы — при низких напряжениях сопротивление огромно (газ диэлектрик), но при превышении напряжения пробоя газ ионизируется и превращается в проводник. Зависимость резко нелинейна.
Электролиты и растворы — ионная проводимость. Здесь зависимость I(U) нелинейна, особенно при высоких полях.
Полупроводники — главный враг линейности. В диодах и транзисторах нелинейность — основное свойство, позволяющее создавать усилители и переключатели.

Тонкая металлическая проволока, светящаяся от нагрева в физической лаборатории

Практика: расчёт сопротивления электрочайника

Задача: Электрочайник подключен к сети 220 В и потребляет ток 10 А. Найти сопротивление спирали.
Решение:
R = U / I
R = 220 / 10 = 22 Ом
Вывод: Нихромовая спираль чайника имеет сопротивление 22 Ом. Нихром выбран из-за его высокого удельного сопротивления и стойкости к окислению при нагреве.

Техническая схема закона Ома для полной электрической цепи с сопротивлением

Сложный случай: полная цепь с источником

Задача: Батарея с ЭДС 24 В и внутренним сопротивлением 1,5 Ом подключена к резистору 11 Ом. Найти ток в цепи.
Решение:
I = ε / (R + r)
I = 24 / (11 + 1,5) = 24 / 12,5 = 1,92 А

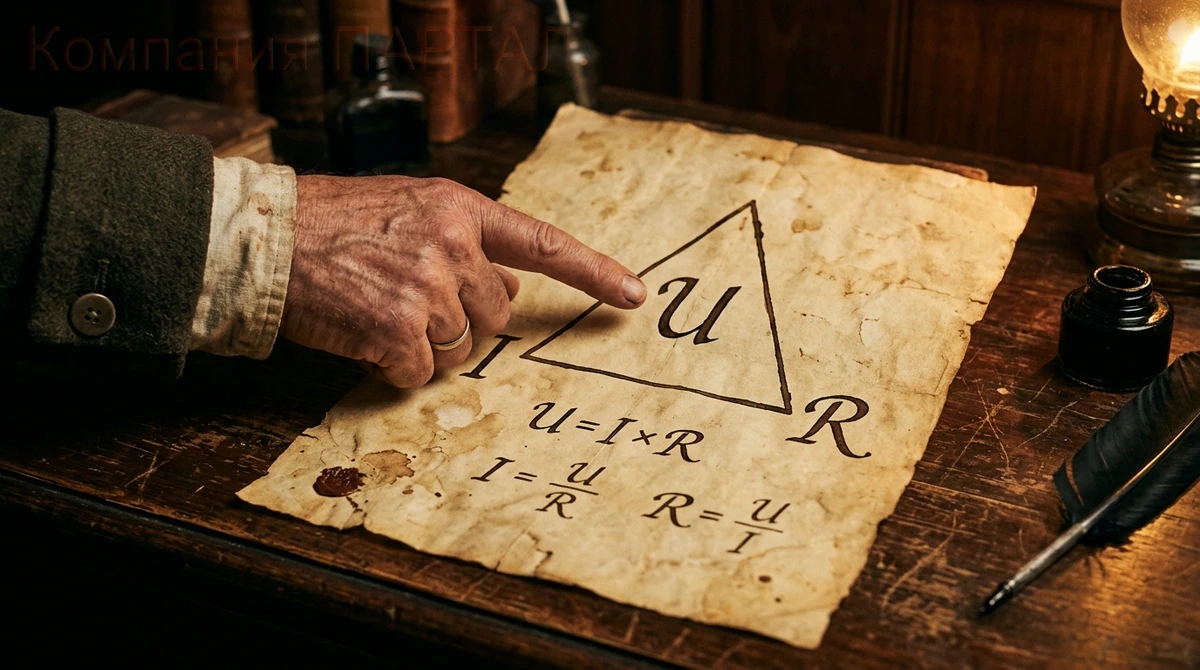

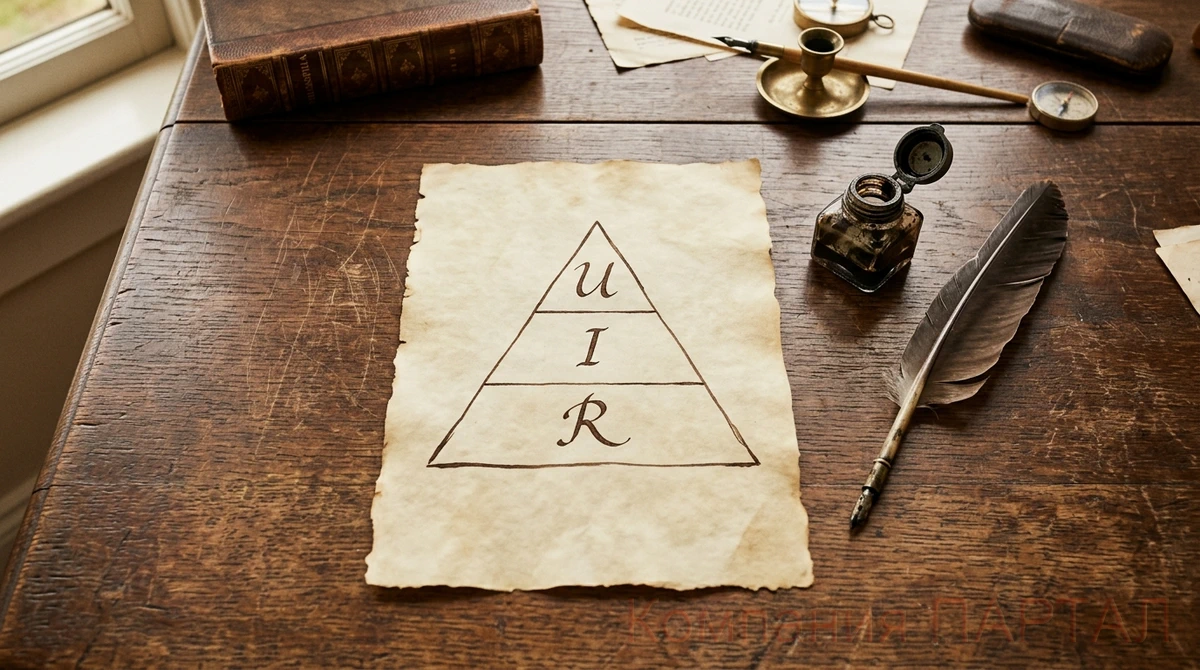

Мнемонический треугольник закона Ома, нарисованный тушью на старой бумаге

Мнемоника: треугольник Ома спасает экзамены

Чтобы не путать формулы, используют визуальный трюк — треугольник Ома:
Вверху: U
Внизу слева: I,

внизу справа: R
•   Закрыл U → U = I · R
•   Закрыл I → I = U / R
•   Закрыл R → R = U / I

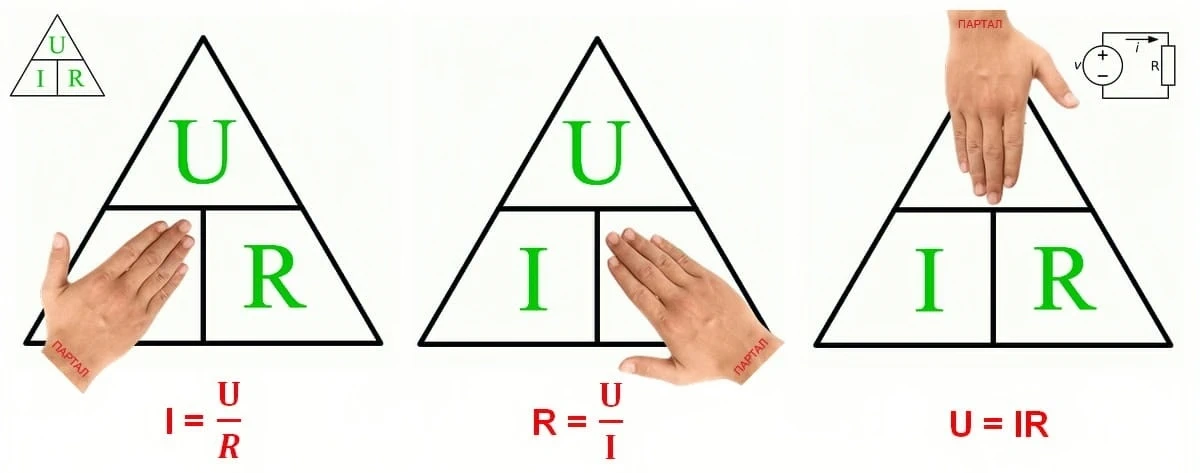

Треугольник закона Ома: формулы тока, напряжения и сопротивления

Круговая диаграмма: мощность присоединяется к игре

Для мощности P (Ватты) используется круговая диаграмма.
Формулы для мощности:
•   P = U · I
•   P = I^2 · R
•   P = U^2 / R
Для напряжения:
•   U = P / I
•   U = I · R
•   U = sqrt(P · R)

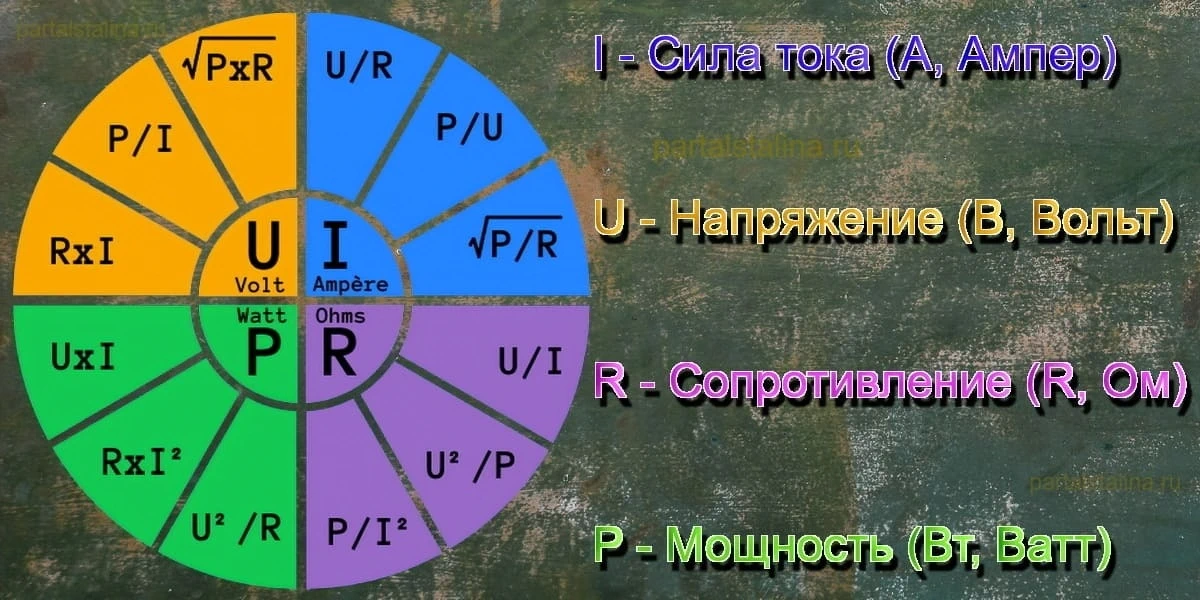

Круговая шпаргалка по закону Ома и мощности: формулы для I, U, R и P.

Где живёт закон Ома: от ламп до космоса

Закон Ома используется везде: от расчёта сечения провода для дома и электросетей заводов до радиотехники и астрофизики (расчёты плазмы в звёздах).
Итог: Закон Ома — это ключ к электрическому миру. Три переменные связаны столь тесно, что зная две, всегда найдёшь третью.

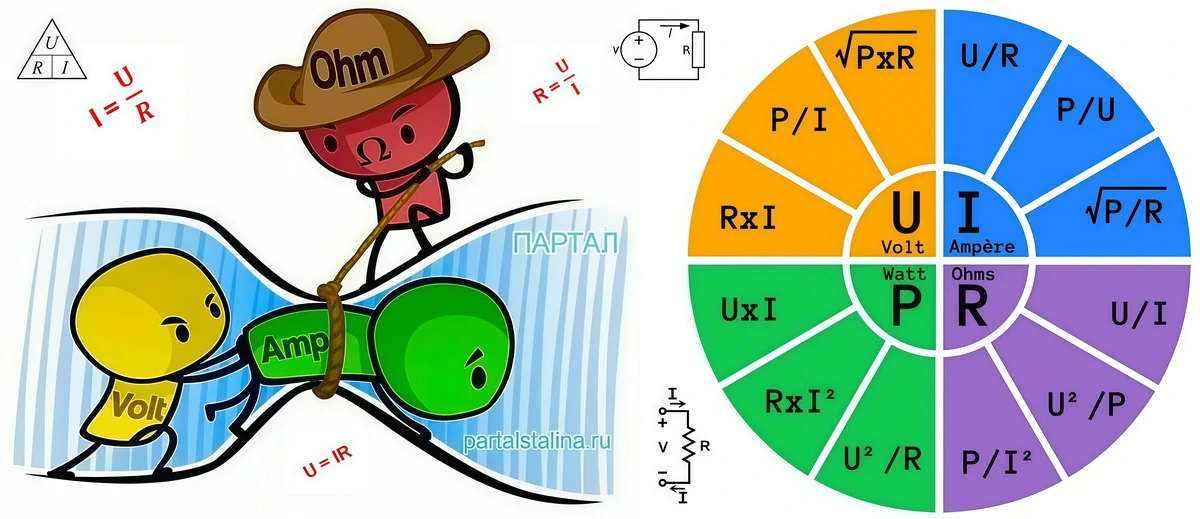

Иллюстрация взаимодействия Вольта, Ампера и Ома вместе с круговой диаграммой формул
