Законы Кирхгофа: фундамент электроники, без которого не работает ни одна схема

Густав Кирхгоф: гений, опередивший эпоху

Густаву Кирхгофу было всего 21, когда он опубликовал оба своих закона — в 1845 году, ещё будучи студентом Кёнигсбергского университета.
Он не просто развил идеи Ома. Он опередил уравнения Максвелла на 20 лет.
Его законы — точное квазистационарное приближение электродинамики (когда ток течет мгновенно).

Они работают везде, где излучением энергии можно пренебречь.
• Экспертный факт: позже, в Гейдельберге, Кирхгоф вместе с химиком Робертом Бунзеном изобрёл спектральный анализ и открыл два новых элемента — рубидий и цезий (1860–1861).

Один человек — вклад в физику, химию и астрофизику одновременно.





Спектроскоп Кирхгофа: прибор, взломавший код Вселенной

В 1859 году Кирхгоф и химик Роберт Бунзен собрали этот прибор с треугольной призмой в центре, который механик Оэшле вскоре воплотил в латуни.

Они пустили луч света через стекло и совершили чудо: доказали, что каждый химический элемент имеет свой неповторимый цветной штрих-код.

С помощью этой трубки Кирхгоф, не выходя из лаборатории, открыл новые элементы рубидий и цезий, а затем — разгадал состав атмосферы Солнца, объяснив его загадочные темные линии.

Так обычное преломление света превратилось в астрофизику, открыв человеку состав далёких звёзд.

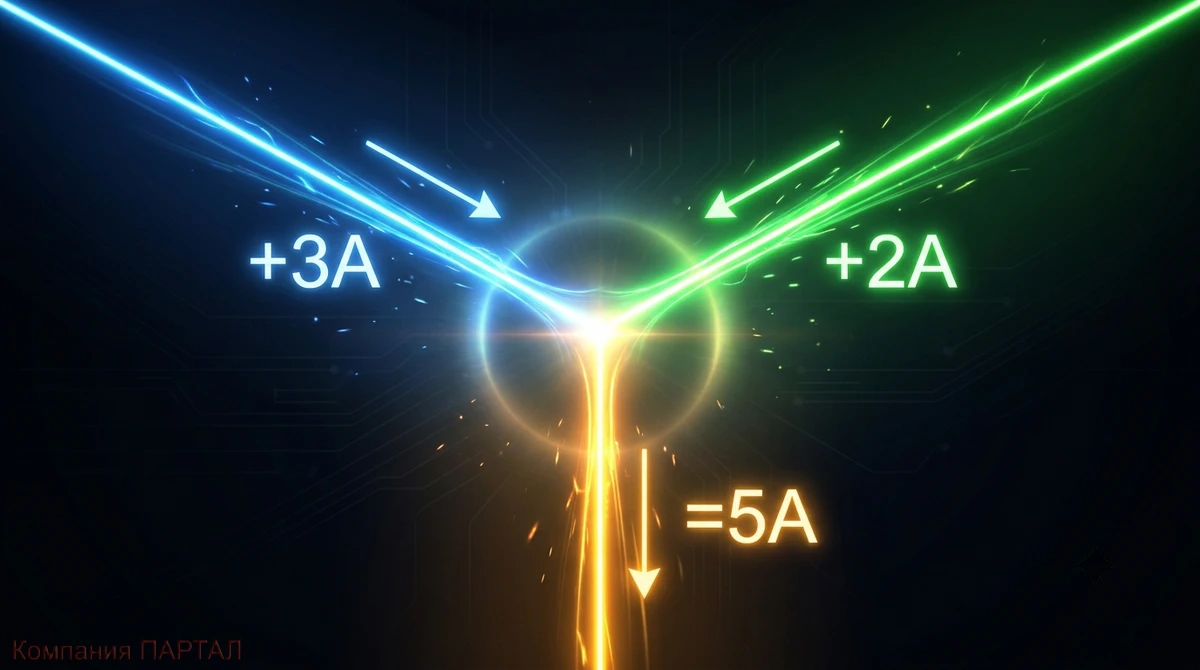

Первый закон Кирхгофа: ток не исчезает

Суть: алгебраическая сумма токов в любом узле цепи равна нулю.
Узел — точка соединения трёх и более проводников.

Всё, что вошло — обязано выйти.
Формула: ∑Iвх = ∑Iвых
Входящие токи — знак «+». Выходящие — знак «−».
Реальные измерения мультиметром:
• I₁ = 1,5 мА → входящий
• I₂ = 0,96 мА → выходящий
• I₃ = 0,54 мА → выходящий
Проверка: 1,5 = 0,96 + 0,54 ✓
• Исторический нюанс: этот закон — прямое следствие закона сохранения заряда, сформулированного Фарадеем.

Кирхгоф первым применил его системно к разветвлённым цепям.

До него инженеры решали такие задачи интуитивно, без строгого математического аппарата.





Аналогия: ток как поток воды

Представьте трубопровод. В точке разветвления вода не исчезает и не появляется из ниоткуда. Она просто делится по ветвям.
Электрический ток — то же самое. Узел цепи — развилка труб.
Эта аналогия работает не только как объяснение.

Гидравлические модели электрических цепей реально использовались в аналоговых вычислительных машинах 1940–50 х годов для моделирования сложных сетей до появления цифровых ЭВМ.
• Современное применение: в SPICE симуляторах (LTspice, Multisim) первый закон Кирхгофа — базовый алгоритм узлового анализа (Nodal Analysis).

Каждый раз, когда вы запускаете симуляцию схемы, программа составляет и решает систему уравнений по Первому закону Кирхгофа автоматически.





Второй закон Кирхгофа: энергия в контуре

Суть: алгебраическая сумма ЭДС в замкнутом контуре равна сумме падений напряжения на всех элементах.
Формула: ∑E = ∑U
Правило знаков: выбираете направление обхода контура.
ЭДС и падения напряжения, совпадающие с ним — «+». Противоположные — «−».
Пример с двумя встречными источниками:
• E₁ = 4,5 В, E₂ = 1,5 В (включены встречно)
E₁ − E₂ = U₁ + U₂ + U₃
4,5 − 1,5 = 3 В
Три резистора в контуре суммарно получат ровно 3 В.
• Экспертный нюанс: встречное включение источников — не экзотика.

Это реальная схема в зарядных устройствах с рекуперацией и в цепях балансировки аккумуляторных батарей в электромобилях (БМС — системы управления батареей).





Аналогия: контур как горный маршрут

Замкнутый контур — круговой маршрут.

Заряд «путешествует» по нему и тратит энергию на каждом элементе.
Подъём = источник ЭДС (энергия добавляется).
Спуск = резистор (энергия расходуется).
В конце маршрута вы возвращаетесь в исходную точку.

Баланс энергии — нулевой.

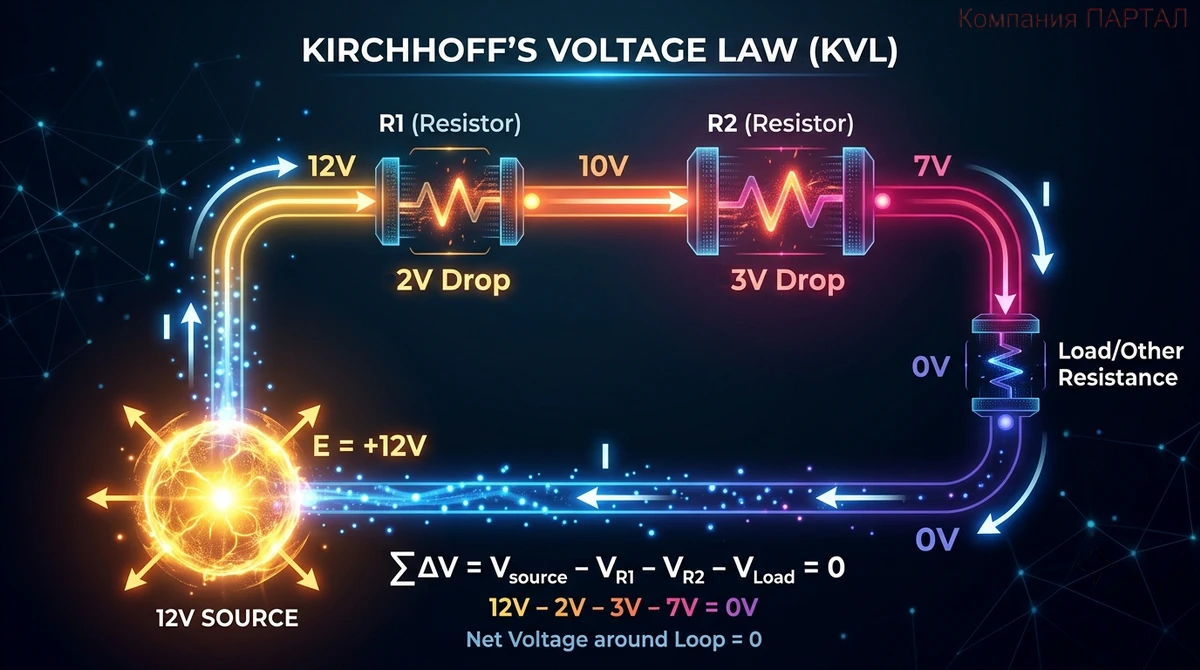

Наглядный пример: источник 12 В, три резистора с падением 2 В, 3 В и 7 В.

Сумма падений: 2 + 3 + 7 = 12 В. Всё сходится.
• Связь с физикой поля: второй закон Кирхгофа — частный случай теоремы о циркуляции электрического поля.

В квазистационарном приближении циркуляция вектора E по замкнутому контуру равна нулю.

Именно поэтому закон абсолютно точен для низкочастотных цепей и даёт погрешность на сверхвысоких частотах (СВЧ), где начинает играть роль индуктивность проводников.





Система уравнений Кирхгофа: как это работает на практике

Для анализа сложной цепи с n узлами и m ветвями составляется система:
• (n − 1) уравнений по первому закону (для узлов)
• (m − n + 1) уравнений по второму закону (независимые контуры)
Итого: m уравнений для m неизвестных токов.
Это линейная алгебра. Решается методом подстановки, матричным методом или правилом Крамера.
• Индустриальный масштаб: энергетические компании рассчитывают токи в сетях тысячи узлов именно методами Кирхгофа — через численное решение матричных систем.

Программный комплекс PowerWorld Simulator обрабатывает национальные энергосети в реальном времени, решая сложнейшие системы уравнений баланса мощности в секунду.





Границы применимости и современный контекст

Законы Кирхгофа — квазистационарное приближение. Они безупречны, пока:
• длина проводников намного меньше длины волны сигнала
• паразитными индуктивностями и ёмкостями можно пренебречь
На высоких частотах (на радио - и сверхвысоких частотах) картина меняется.

Здесь подключается теория длинных линий и уравнения Максвелла в полном виде.
• Критический факт для инженеров: при проектировании высокоскоростных цифровых плат (PCIe 5.0, DDR5) инженеры намеренно отказываются от «кирхгофовского» мышления и переходят к волновому импедансу и анализу отражений.

Граница — примерно 100 МГц и выше. Ниже — Кирхгоф. Выше — Максвелл.

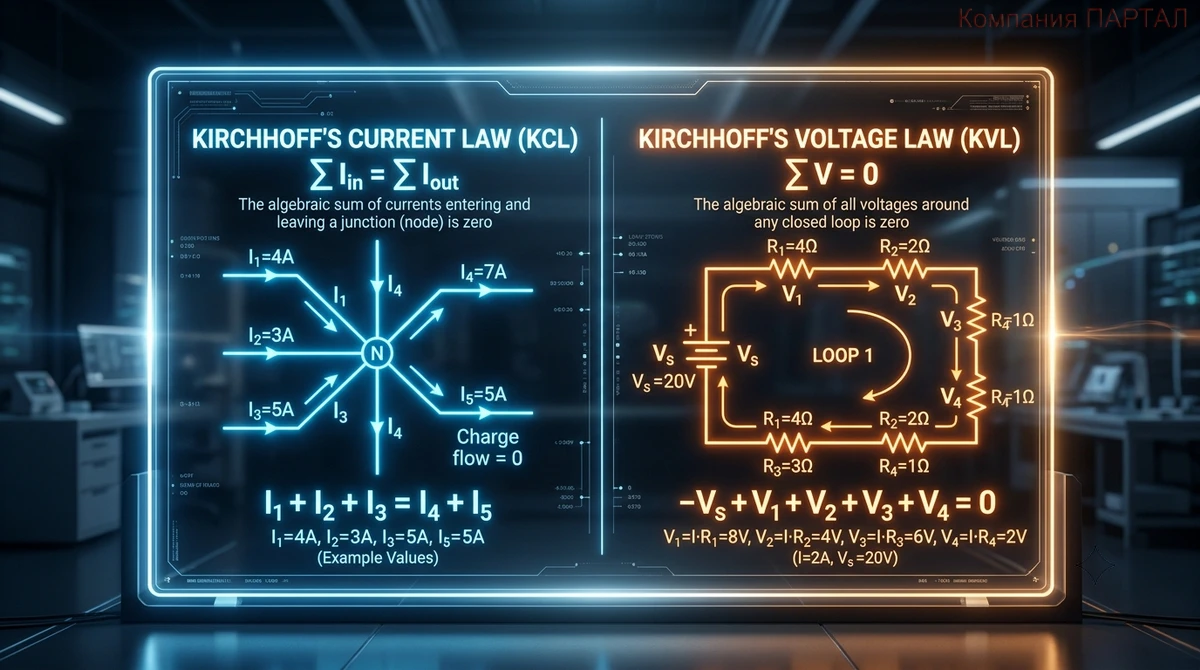

Краткий итог

Первый закон (ток)
•    Основан на: законе сохранения заряда.
•    Применяется к: узлам цепи.
•    Формула: ∑Iвх = ∑Iвых
Второй закон (напряжение)
•    Основан на: законе сохранения энергии.
•    Применяется к: замкнутым контурам.
•    Формула: ∑E = ∑U
Законы Кирхгофа — это не школьная теория.

Это язык, на котором разговаривает вся современная электроника: от смартфонов до энергосетей континентального масштаба.
