Нихромовая спираль для печей сопротивления. 9 кВт диаметр 2,0 мм марка нихрома Х20Н80

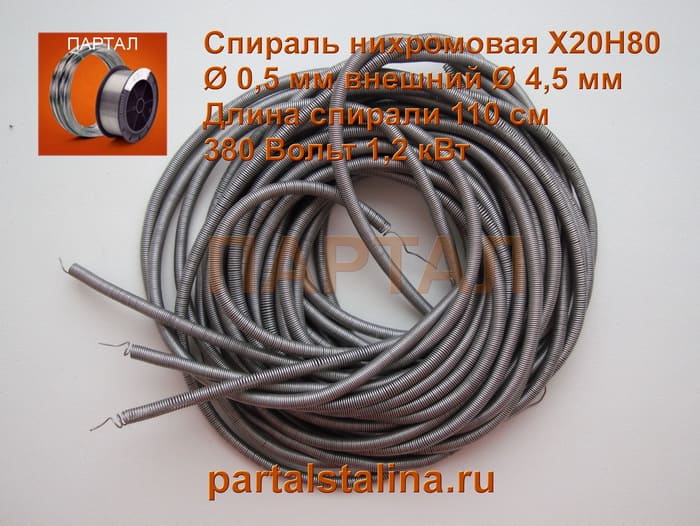

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения.

Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром.

«Классический» состав этого сплава – 80% никеля, 20% хрома.

Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».

Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома.

Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17—29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре.

Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.

Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н.

Примеры применений:

• бытовые терморефлекторы и тепловентиляторы;
• ТЭНы для бытовых нагревательных приборов и электрического отопления;
• нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.

Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.

Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.

Определившись с мощностью, приступаем к расчету требуемого сопротивления.

Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.

Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.

Обозначения здесь общепринятые:

• P – выделяемая мощность;
• U – напряжение на концах спирали;
• R – сопротивление спирали;
• I – сила тока.

Расчет сопротивления нихромовой проволоки готов.

Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.

Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd²)/4ρ.

Здесь:

• L – искомая длина;
• R – сопротивление проволоки;
• d – диаметр проволоки;
• ρ – удельное сопротивление нихрома;
• π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.

В этом случае расчет будет выглядеть так: L=R/ρ_ld, где ρ_ld – это сопротивление одного метра проволоки, имеющей диаметр d.

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.
