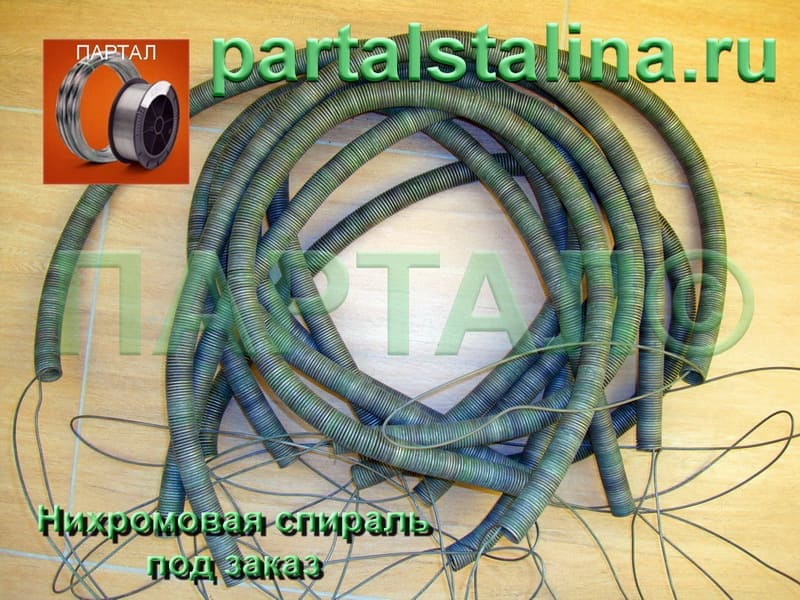

Спираль из нихрома для электротигеля (плавильная печь сопротивления) марка Х20Н80 диаметр нити нихромовой 0,3 мм 220 В мощность 500 Вт

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения.

Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром.

«Классический» состав этого сплава – никеля 80%, хрома 20%.

Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».

Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72-73 % никеля и 20-23 % хрома.

Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17-29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре.

Это марки Х20Н80-Н (ВИ) и Х15Н60-Н (ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Основное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.

Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80Н и Х15Н60Н.

Примеры применений:

• бытовые терморефлекторы и тепловентиляторы;
• ТЭНы для бытовых нагревательных приборов и электрического отопления;
• нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.

Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.

Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.

Способ ремонта перегоревшей нихромовой спирали выбирается в зависимости от толщины проволоки, а также от характеристик прибора, в котором используется вышедший из строя нагревательный элемент. Если рабочая температура превышает 150-200 °C, - следует применять сварку. Механические соединения в виде скруток, муфт и зажимов дадут только временный результат, а спайка с помощью тонкой медной проволоки и газовой горелки будет надежным решением для маломощных электронагревателей, в которых работают спирали из тонкой проволоки. Пайка с помощью припоев создает отличный контакт, но быстро разрушается, если нагрев превышает 300 °C.

Определившись с мощностью, приступаем к расчету требуемого сопротивления.

Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.

Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.

Обозначения здесь общепринятые:

• P – выделяемая мощность;
• U – напряжение на концах спирали;
• R – сопротивление спирали;
• I – сила тока.

Расчет сопротивления нихромовой проволоки готов.

Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.

Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd²)/4ρ.

Здесь:

• L – искомая длина;
• R – сопротивление проволоки;
• d – диаметр проволоки;
• ρ – удельное сопротивление нихрома;
• π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.

В этом случае расчет будет выглядеть так: L=R/ρ_ld, где ρ_ld – это сопротивление одного метра проволоки, имеющей диаметр d.

Электрическое сопротивление нихромовой проволоки легко измеряется при помощи бытовых мультиметров. Операция проводится в целях расчет удельного сопротивления. Один контакт закрепляется на конце проводника. Второй контакт присоединяется на различном удалении от места создания первого контакта. Полученные показания заносятся в таблицу. Зависимость роста сопротивления от длины носит линейный характер. Для получения данных об удельном сопротивлении проволоки длиной 1 м нужно провести измерение этой характеристики у проводника соответствующих размеров, либо вывести этот параметр расчетным путем, если проволока имеет недостаточный размер. Перед снятием показаний прибор калибруется, либо измеряется собственное сопротивление проводов прибора в целях определения поправки, на величину которой следует уменьшить данные, полученные при измерении сопротивления нихрома.

Расчёт сопротивления спирали из хромоникелевого сплава выполняется с помощью следующих методов:

• Измерение с помощью приборов.
• Табличный способ.

Если у вас имеется готовая спираль, то вычислить её сопротивление с помощью прибора не составит труда. Однако если требуется выполнить предварительный расчёт параметров спирали перед её изготовлением, то применяется табличный способ. Таблицы удельного сопротивления различных сплавов из никеля и хрома можно найти в интернете, или в специальной литературе. В таблицах приводятся данные для каждого сплава как для проволоки, так и для лент. Данные по проволочным проводникам приводятся с учётом диаметра (от 0,1 мм). Показатели у лент приводятся с учётом площадей сечения. Чтобы рассчитать сопротивление спирали, нужно умножить общую длину проволоки на удельное сопротивление 1 м проводника с соответствующим сечением. Если информация о марке сплава отсутствует, удельное сопротивление вычисляется экспериментальным путем при помощи приборов.

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.
