Нужен надежный и эффективный нагрев? ПАРТАЛ – ваш эксперт по нихромовым спиралям!
Забудьте о компромиссах! Мы производим высококачественные нихромовые спирали марок Х20Н80 и Х15Н60 для любых ваших задач – от промышленных печей до специализированного оборудования

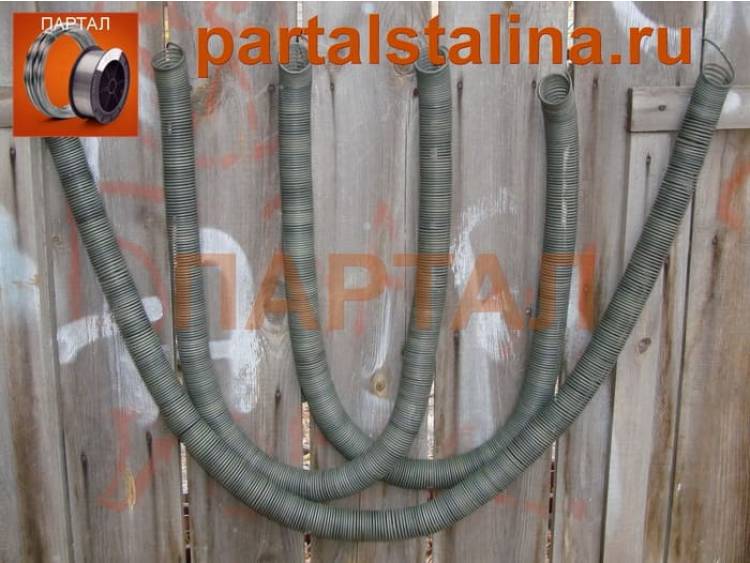

Нихромовая Спираль: Сердце вашего нагрева!
Вы когда-нибудь задумывались, что стоит за быстрым и эффективным нагревом? В его основе – нихромовая спираль! Это компактный, но мощный нагревательный элемент, мастерски свернутый из специальной проволоки.
Что делает нихром таким особенным?
Его секрет в уникальном сплаве, где главные роли играют никель и хром. Именно это сильное сочетание дало название нихром и обеспечило ему репутацию одного из самых надежных материалов для высоких температур.
Выберите свой нихром:
Х20Н80 – Классика надежности: Этот сплав максимально приближен к "золотому стандарту" (72-73% никеля, 20-23% хрома). Он гарантирует стабильность и долговечность даже в самых требовательных условиях.
Х15Н60 – Эффективность по выгодной цене: Разработан для тех, кто ценит баланс между производительностью и экономией. Сниженное содержание никеля и хрома (до 61% и 18% соответственно) в пользу железа делает его более доступным и легким в обработке, сохраняя при этом отличные нагревательные свойства.
Для самых требовательных задач:
Мы предлагаем модификации с повышенной живучестью (марки Х20Н80-Н и Х15Н60-Н). Эти "прокачанные" версии обладают еще большей стойкостью к окислению при контакте с воздухом и способны выдерживать экстремальные температуры – до 1100-1220 °С!
Нихромовая спираль – это не просто проволока. Это гарантия стабильного, мощного и долговечного нагрева, созданная для ваших целей!
Применение нихромовой проволоки
Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.
Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.
Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н.
Примеры применений:
- бытовые терморефлекторы и тепловентиляторы;
- ТЭНы для бытовых нагревательных приборов и электрического отопления;
- нагреватели для промышленных печей и термооборудования.
Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.
Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.
Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.
Как навить спираль из нихрома
Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.
Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.
Расчет сопротивления нихромовой спирали и ее длины
Определившись с мощностью, приступаем к расчету требуемого сопротивления.
Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.
Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.
Обозначения здесь общепринятые:
- P – выделяемая мощность;
- U – напряжение на концах спирали;
- R – сопротивление спирали;
- I – сила тока.
Расчет сопротивления нихромовой проволоки готов.
Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.
Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ.
Здесь:
- L – искомая длина;
- R – сопротивление проволоки;
- d – диаметр проволоки;
- ρ – удельное сопротивление нихрома;
- π – константа 3,14.
Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.
В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.
Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.
Практичное решение
На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя.
Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.
Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки нихромовой, ленты и спиралей для нагревателей.
Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.
