Купить выжигатель (пирограф) или сделать выжигатель по дереву своими руками, выбор за вами

Магия пирографии и выбор оборудования

Картины, созданные методом пирографии, привлекают уютной теплотой и выразительной строгостью.

Выжигание по дереву — это искусство, превращающее обычную фанеру в шедевр.

Часто возникает дилемма: купить выжигатель в магазине или собрать пирограф своими руками?

Домашний вариант требует самого минимума вложений.

Самодельный электровыжигатель не уступает заводским аналогам, если подойти к процессу грамотно.

Главное — понимать базовый принцип работы устройства и соблюдать технику безопасности при сборке.

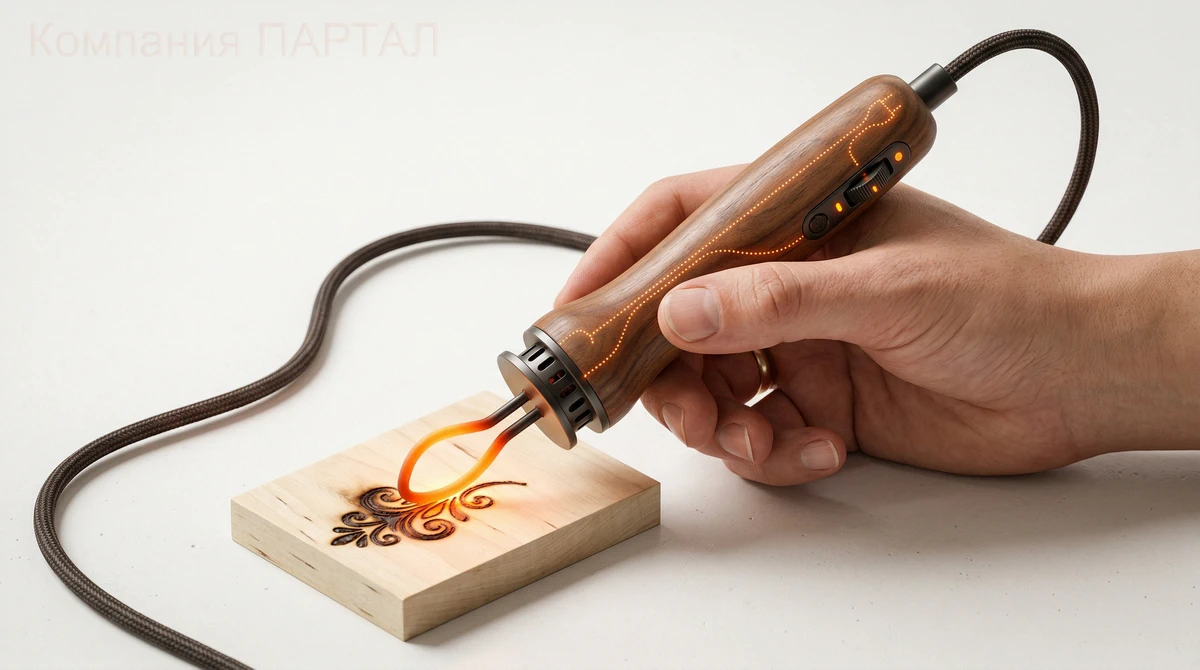

Принцип работы и надежный источник питания

Как функфционирует классический прибор для выжигания?

В основе лежит удобная рукоятка и рабочее жало, через которое пропускают электрический ток.

Нагреваясь до 1000 градусов, металл оставляет четкий темный след.

Чтобы сделать выжигательный аппарат самому, необходим стабильный источник питания.

Идеальным решением станет переделанный блок питания от старого компьютера, стабильно выдающий 5 В и ток от 4,5 А.

В качестве альтернативы подойдет мощная сборка из параллельно соединенных литиевых аккумуляторов на 3,7 В.

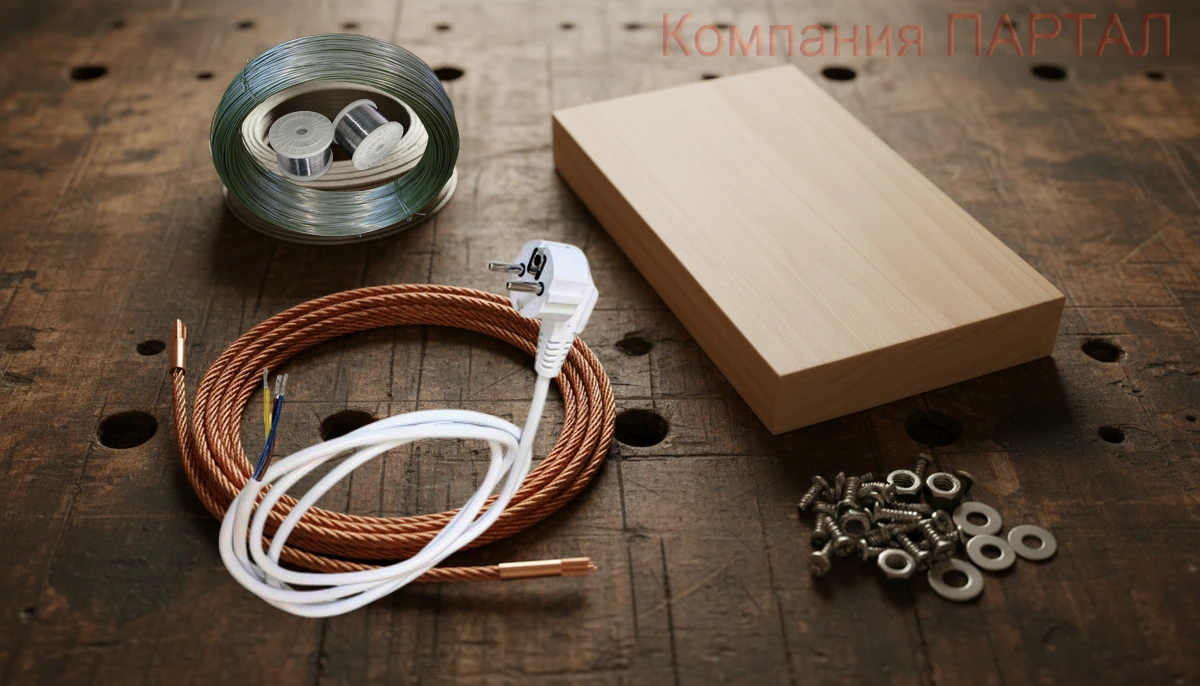

Базовые материалы для сборки выжигателя

Чтобы гарантированно сделать Пирограф самому, подготовьте простой набор деталей.

Ключевой элемент — нихромовая проволока Х20Н80 (оптимальный диаметр 0,5–0,6 мм, возьмите около 10 см с запасом).

Для проводки потребуется медный провод  длиной 1 метр и сечением 1 кв. мм.

Роль ручки отлично выполнит гладкий деревянный брусок размером 15х3 см.

Для фиксации контактов используйте два коротких самореза по дереву и широкие металлические шайбы.

Этот крепеж надежно зажмет спираль, обеспечив бесперебойную передачу тока.

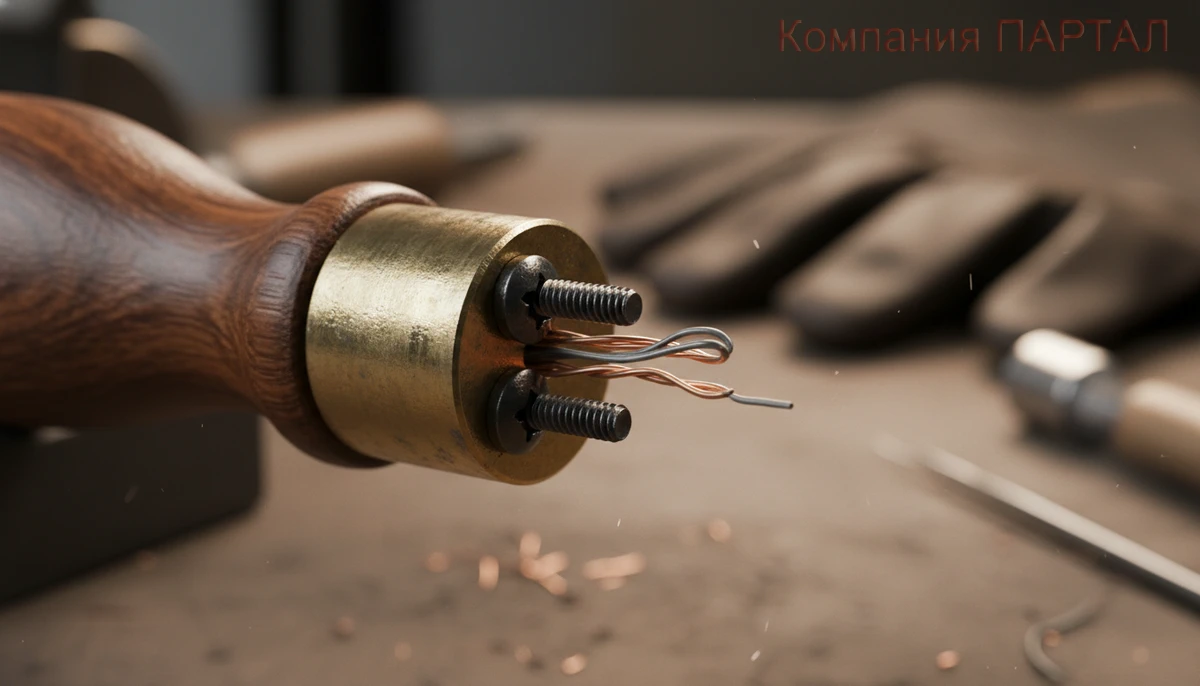

Подготовка рукоятки и фиксация контактов

Процесс, описывающий, как сделать Выжигатель по дереву своими руками, начинается с ручки.

На торце деревянной основы просверлите два неглубоких отверстия.

Обязательно сместите их относительно друг друга: металл саморезов внутри дерева не должен соприкасаться, чтобы не спровоцировать короткое замыкание.

Зачистите концы медного кабеля на 2 см.

Тщательно зафиксируйте зачищенный медный провод и один конец спирали под шляпкой самореза с шайбой. Оставьте небольшой зазор для финальной настройки размера рабочего жала.

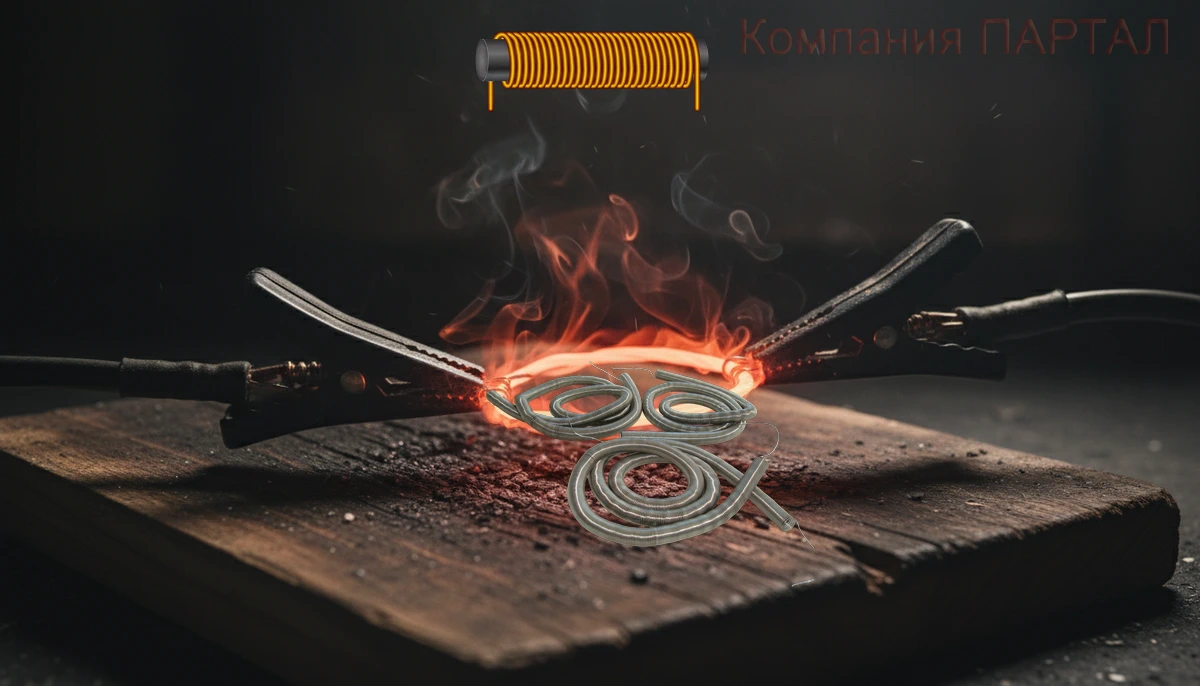

Калибровка температуры и длины жала

Теперь самое важное — точная настройка длины жала из нихрома.

Если контур будет слишком коротким, блок питания просто сгорит от перегрузки.

Если слишком длинным — жало не нагреется.

Подключите один провод к блоку.

Второй провод подцепите зажимом «крокодил» к свободному концу нихрома и подайте ток на 5 секунд.

Оптимальный накал достигнут, когда металл светится ровным  оранжевым цветом.

Если цвет тускло-красный — немного укоротите жало.

Если раскаляется до бела — немедленно увеличьте длину!





Финальная формовка и безопасность

Найдя идеальную длину накала, жестко закрепите второй конец проволоки под оставшийся саморез.

Придайте петле удобную для рисования форму, например, заостренного копья или плоской фигурной лопаточки.

Убедитесь, что участки нихромовой проволоки Х20Н80 не касаются друг друга в центре петли, иначе ток пойдет по кратчайшему пути.

Для максимального комфорта обязательно установите в силовой кабель механический микровыключатель.

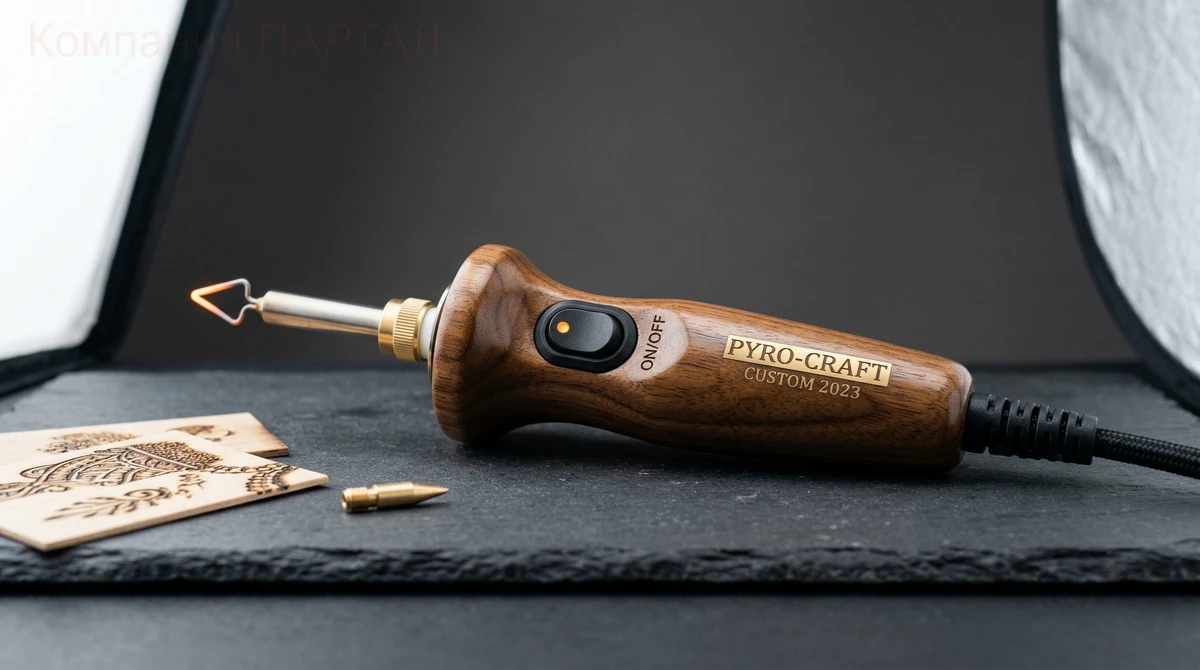

Теперь ваш выжигатель по дереву своими руками полностью готов к работе!
