Спираль нихромовая Х20Н80 Ø 3,0 мм для муфельных ЭПС: надежность и эффективность 380 В 12 кВт | по ТЗ заказчика

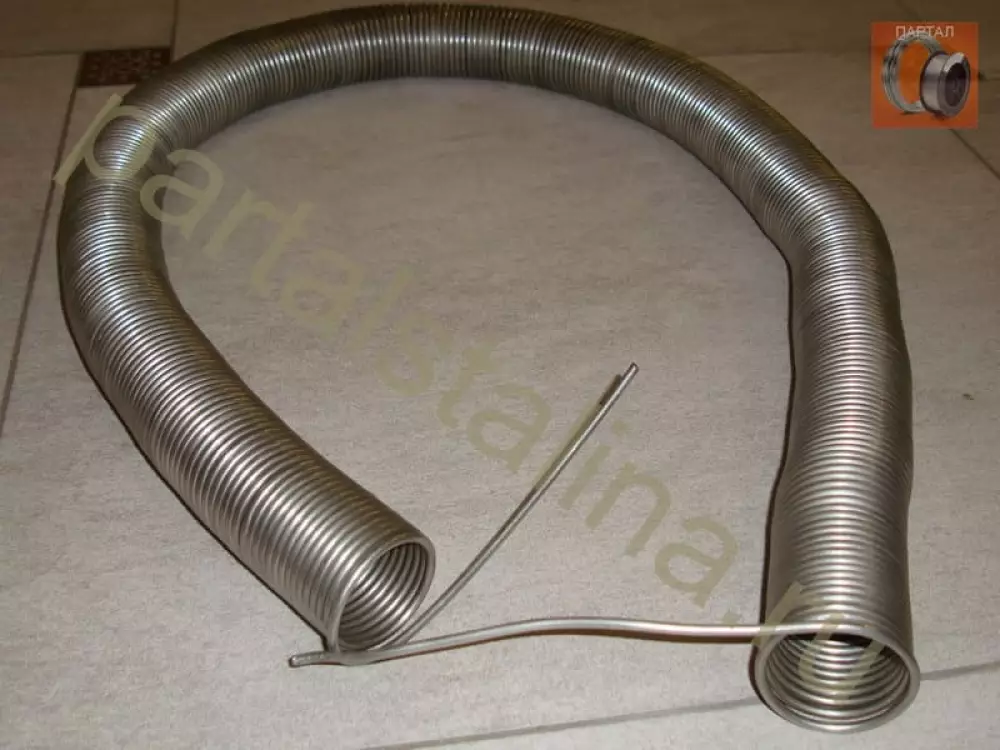

Представленный образец — реальная спираль из нихрома

Изготовленная по ТЗ заказчика, это типовой пример нашего инженерного подхода.

Спираль (как вид нагревательного элемента) из марки Х20Н80 — премиум‑решение для непрерывных циклов и максимального ресурса.

Ниже — сжатый, но глубокий разбор скрытых причин аварий, брака и типичных ошибок электриков, а также практические рекомендации.



Скрытые причины аварий и дефектов

1. Неправильный подбор сечения и удельной мощности витка.
•    Последствие: локальные перегревы, точечная абляция металла, ранний обрыв.
•    Механизм: при завышенной плотности мощности локальный нагрев превышает возможности теплоотдачи — пластическая деформация и окисление ускоряются экспоненциально.
2. Некачественные контактные соединения и высокое контактное сопротивление в выводах.
•    Последствие: разогрев в клеммах, плавление изоляции, возможное электрическое дуговое пробивание.
•    Частая ошибка электриков: «подтянул до упора» без контроля сопротивления контакта.
3. Неправильная фиксация и посадка в пазах печи.
•    Последствие: провисание витков, изменение местной плотности тока, механическое истирание на керамических опорах и быстрый выход из строя.
4. Загрязнение и примеси в сплаве, неравномерное отжигание.
•    Последствие: зоны с пониженной прочностью, ускоренное трещинообразование при цикличности.
5. Неправильный выбор режима запуска (пусковой ток) автоматики.
•    Последствие: скачок температуры и резкий рост сопротивления (K состояние) вызывают перерасчёт пусковых токов и перегрузку сети/нагревателя.



Реальные ошибки электриков (и способы предотвращения)

1. Ошибка: замена нагревателя на аналог по виду, но не по удельному сопротивлению.
    Контроль: всегда требуйте расчёт сопротивления и сертификат состава сплава.
2. Ошибка: использование штатных клемм без измерения контактного сопротивления после монтажа.
    Контроль: обязательная проверка и запись значений омметром под нагрузкой.
3. Ошибка: пропуск монтажа термозащиты на клеммах.
    Контроль: защита от перегрева выводов и термостойкие гильзы.
4. Ошибка: навивка с перехлёстками витков — локальные токовые концентрации.
    Контроль: шаблоны и калиброванные оправки для навивки.



Производственные и конструктивные рекомендации

1. Жёсткий инженерный расчёт удельной поверхностной мощности каждого витка — обязательный этап.

Без него локальные перегревы неизбежны.
2. Использовать сертифицированный Х20Н80 и протоколы отжига: это гарантирует стабильность сопротивления и механическую вязкость при цикличности.
3. Проектировать посадочные места с учётом тепловой деформации и обеспечить компенсационные изгибы для предотвращения вытягивания.
4. На этапе приёмки — проверка сопротивления при рабочей температуре и проверка на механическую усадку/растяжение.



Экономика и формирование цены (коротко)

Цена зависит от:
•    сложности навивки и ТЗ;
•    объёма партии (опт снижает цену);
•    волатильности никеля и хрома на рынке;
•    дополнительных комплектующих (керамика, крепёж);
•    сроков исполнения.
Мы предоставляем расчёт и коммерческое предложение по чертежу.



Демонстрация и индивидуальный заказ

Данное исполнение — образец нашей работы, выполненный по ТЗ заказчика.

Вы можете заказать идентичную спираль или прислать свой чертёж/ТУ: мы бесплатно выполним расчёт диаметра проволоки, сопротивления спирали и предложим конструкцию с гарантией тестирования перед отправкой.



Редкий экспертный факт

При многолетней цикличной эксплуатации в атмосферах с остаточной паровой фазой (следы топлива или органических компонентов) на поверхности нихрома формируются микроскопические слои карбонатов и органических смол.
Эти слои изменяют эмиссионную способность поверхности и локальную теплоотдачу — в отдельных конфигурациях это приводит к точечному «эффекту горячих пятен», которые не фиксируются обычным контролем сопротивления и заранее сокращают ресурс спирали.
Решение решения:
•    регулярная инспекция и термическая очистка печи;
•    при производстве — учитывание эмиссионных свойств в расчётах поверхности витка.



Короткий план действий при отказе

1. Не пытайтесь подбирать сечение «на глаз». Свяжитесь с инженером, пришлите чертёж и паспорт оборудования.
2. Измерьте сопротивление спирали и контактное сопротивление выводов — пришлите результаты.
3. При совпадении параметров — оперативная отгрузка образца с паспортом и проверкой.

При отличиях — бесплатный расчёт и предложение.



Заключение (предостережение)

Экономия на нагревательном элементе — ложная экономия: простой и брак обходятся существенно дороже.

Х20Н80 — инженерное решение для тех, кто требует предсказуемости и максимального ресурса.
Для оперативного возобновления работы — нажмите «Написать», мы вернём вашу линию в работу с надёжностью и документами качества.
