Нихромовые электронагреватели: изолированные или открытые — что выбрать и почему

Нихромовый сплав: почему он до сих пор вне конкуренции

Нихром изобрели в 1905 году.

Американский инженер Альберт Марш запатентовал сплав никеля и хрома — и совершил тихую революцию в электротермии.
С тех пор прошло более 120 лет. Сплав не устарел.
Причина — уникальное сочетание свойств: высокое удельное электросопротивление (1,03–1,18 мкОм•м), устойчивость к окислению, механическая прочность при красном калении.
Две базовые марки — Х20Н80 и Х15Н60 — перекрывают 90 % промышленных задач.
Экспертный факт: патент Марша № 811859 стал основой для всей современной резистивной нагревательной техники. Сегодня мировой рынок нихромовых изделий превышает 2 млрд долларов в год.

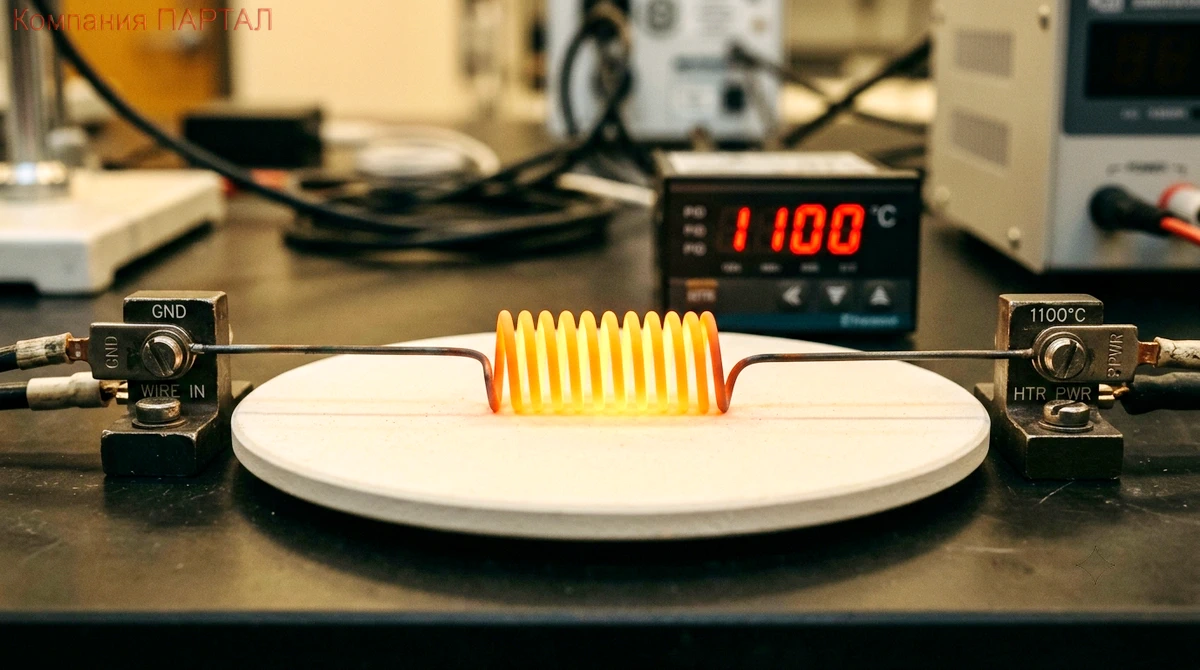

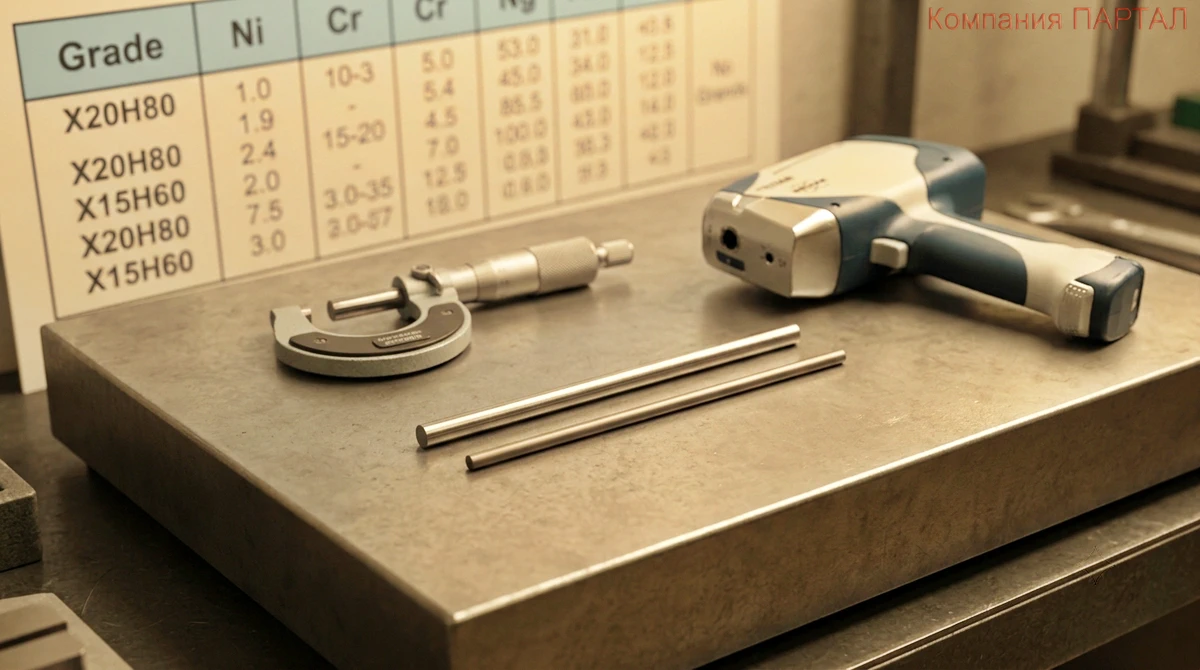

Химический состав: в чём реальная разница между Х20Н80 и Х15Н60

Состав определяет всё: температурный потолок, цену, свариваемость.
• Х20Н80: 20–23 % Cr / 73–78 % Ni / до 1,5 % Fe.
• Х15Н60: 15–18 % Cr / 55–61 % Ni / 17–29 % Fe.
Больше железа — ниже коррозионная стойкость и рабочая температура.

Но ниже цена.
Х15Н60 легче варится, дешевле в производстве.

Его выбирают там, где температурный режим не превышает 1000 °C.
Х20Н80 — выбор для экстремальных условий: выше 1100 °C, агрессивные среды, длительный ресурс.
Экспертный факт: Высокое содержание железа в Х15Н60 сдвигает его точку Кюри прямо в диапазон рабочих температур.

При нагреве сплав резко теряет свои магнитные свойства, из-за чего индуктивность в катушке датчика мгновенно падает.

Для индукционных систем контроля температуры этот скачок — идеальный физический маркер, который без всяких сбоев дает электронике сигнал: «Целевая температура достигнута!

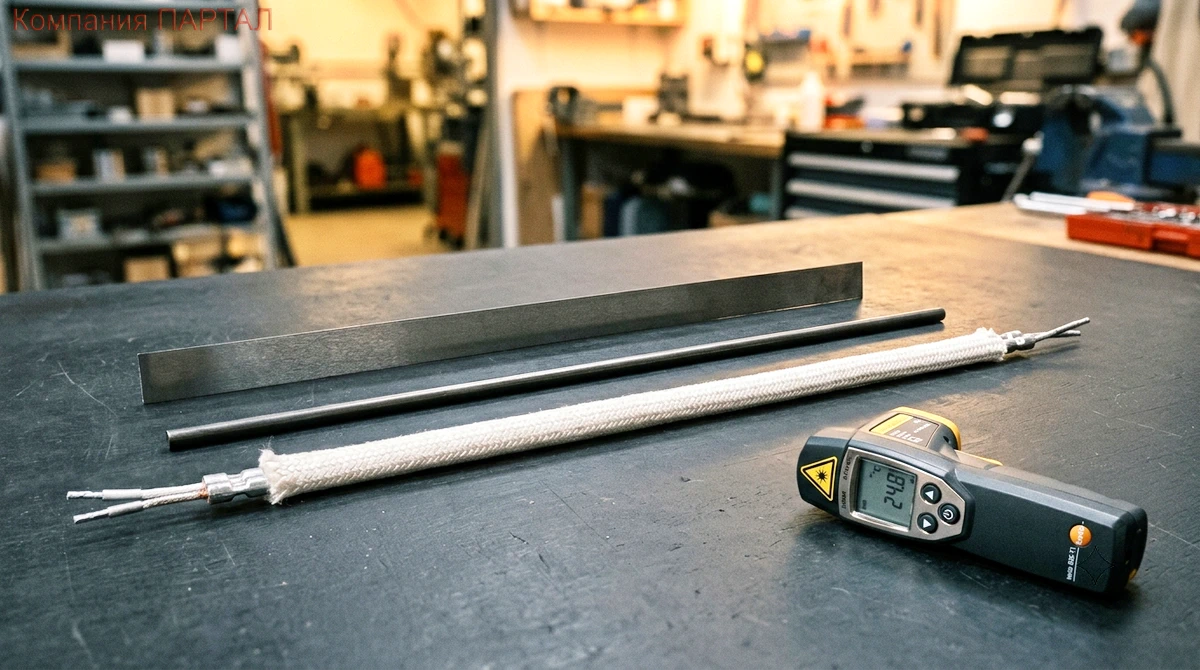

Виды нихромовых нагревателей: форма решает задачу

Два принципиальных исполнения: с термостойкой изоляцией и открытые.
Открытые:
• Проволока круглого сечения: Ø 0,1–2,0 мм → спирали, намотки на диэлектрик.
• Лента прямоугольного сечения: толщина 0,09–0,2 мм, ширина 2–16 мм → зигзаги, рамки.
Изолированные:
• Конструкция провода или кабеля.
• Оболочка: силикон, стекловолокно, кремнезём, кварц.
Оба типа — радиационные нагреватели.

До 200 °C работает конвекция.

Выше 200 °C доминирует инфракрасное излучение.

При 1200 °C на него приходится до 80 % теплопередачи.
Экспертный факт: Нихромовая лента в зигзагообразной конфигурации обеспечивает более равномерное тепловое поле, чем спираль из проволоки.

Это критично для печей с допуском равномерности температуры ±5 °C по ГОСТ 16382 (или международному авиационному стандарту AMS 2750).

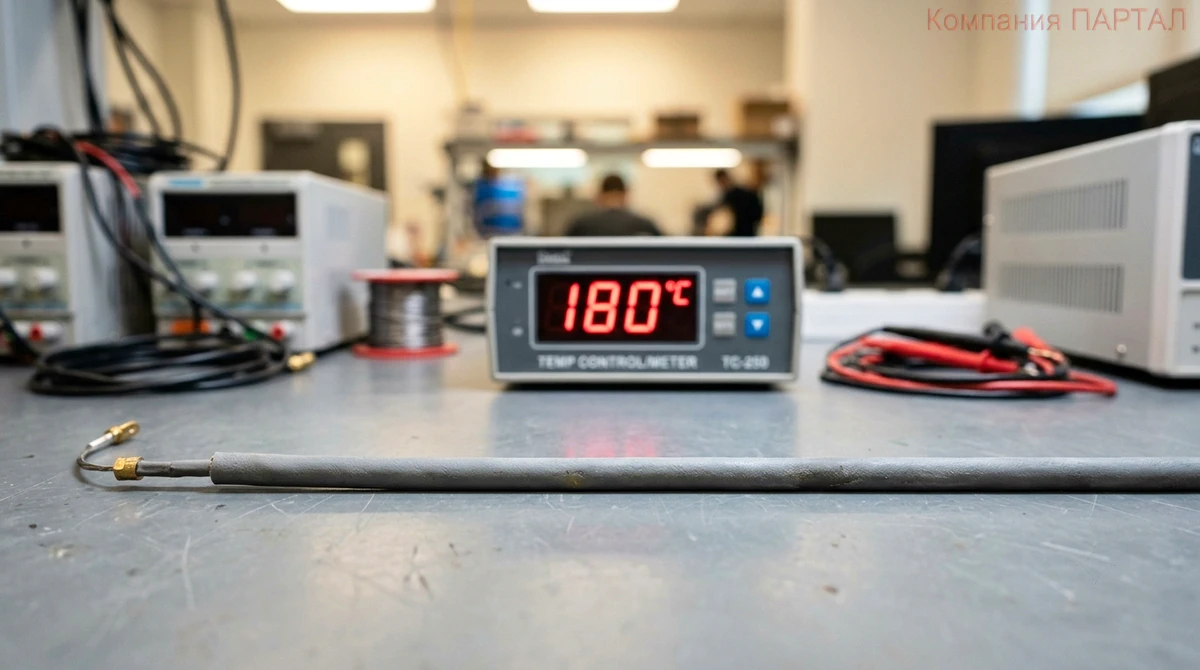

Температурные режимы: потолки и пределы каждого исполнения

Изоляция — это одновременно защита и ограничение.
• Силикон: −60…+180 °C (кратковременно +220 °C).
• Стекловолокно: до 600 °C (Х15Н60).
• Кремнезём: до 1000 °C (Х20Н80), кратковременно 1200 °C.
• Кварц: до 1100 °C, кратковременно до 1250 °C.
Открытая проволока Х20Н80 (Ø от 6,0 мм): рабочая температура до 1150 °C, нагрев поверхности — до 1300 °C. Ресурс — не менее 800 часов непрерывной работы.
Открытая лента и проволока Х15Н60: до 1000 °C.
Экспертный факт: при температуре выше 1200 °C нихром начинает рекристаллизоваться — зёрна укрупняются, пластичность резко падает.

Поэтому кратковременный режим 1300 °C допустим только при стабилизированном токе и исключении механических нагрузок.

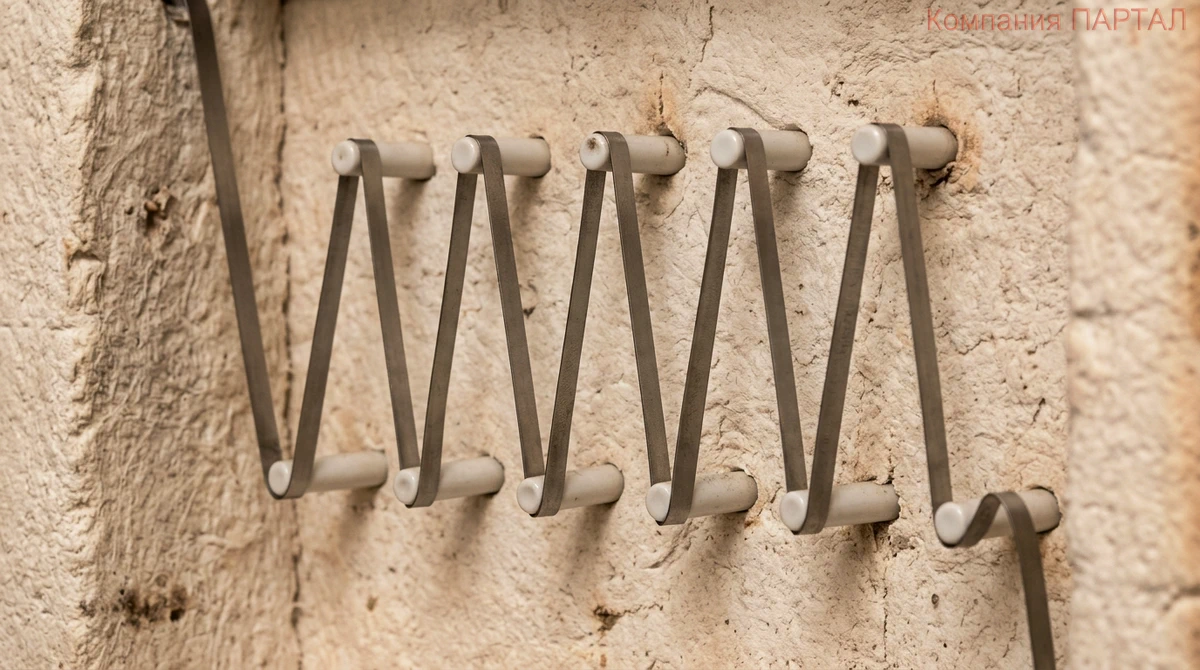

Условия монтажа: три правила, которые нельзя нарушать

Нихром не прощает ошибок монтажа.

Три обязательных условия — для обоих типов.
Правило 1 — радиус изгиба.
Минимум — 5 наружных диаметров токоведущей жилы.

Меньше — микротрещины в структуре → локальный перегрев → обрыв.
Правило 2 — однослойность.
Многослойная укладка = тепловой капкан.

Внутренние витки не отдают тепло → перегрев → деградация оксидной плёнки.
Правило 3 — фиксация.
Нагреватель крепится по всей длине.

Свободно висящий элемент провисает при нагреве, межвитковые замыкания неизбежны.
Экспертный факт: шаг навивки спирали напрямую регулирует рабочую температуру провода (проволоки).

Увеличение шага улучшает теплоотвод и снижает температуру жилы — стандартный инженерный приём для продления ресурса в 1,5–2 раза.

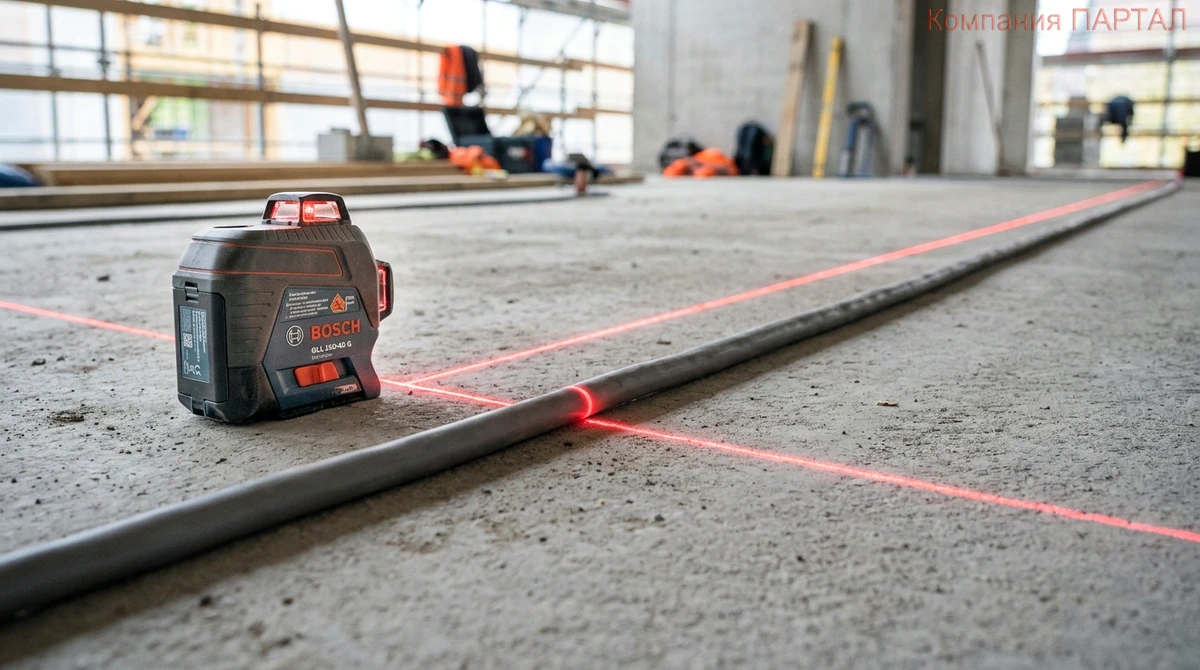

Применение изолированных нагревателей: неочевидные сферы

Изолированный нихромовый провод работает там, где нужен прямой контакт с объектом.
Строительство и ЖКХ:
• Прогрев бетона зимой.
• Обогрев трубопроводов.
• Антиобледенение кровель и тротуаров.
Промышленность:
• Нагрев цилиндров и головок экструдеров.
• Лабораторные сушилки.
Нестандартное применение:
• Стерилизация почвы в теплицах.

Прогрев до 60–80 °C уничтожает патогенную микрофлору, нематоды и грибки.
Экспертный факт: в Скандинавии изолированные нихромовые кабели применяют для подогрева футбольных полей с искусственным покрытием — это позволяет эксплуатировать арены при −25 °C без риска повреждения газона и покрытия.

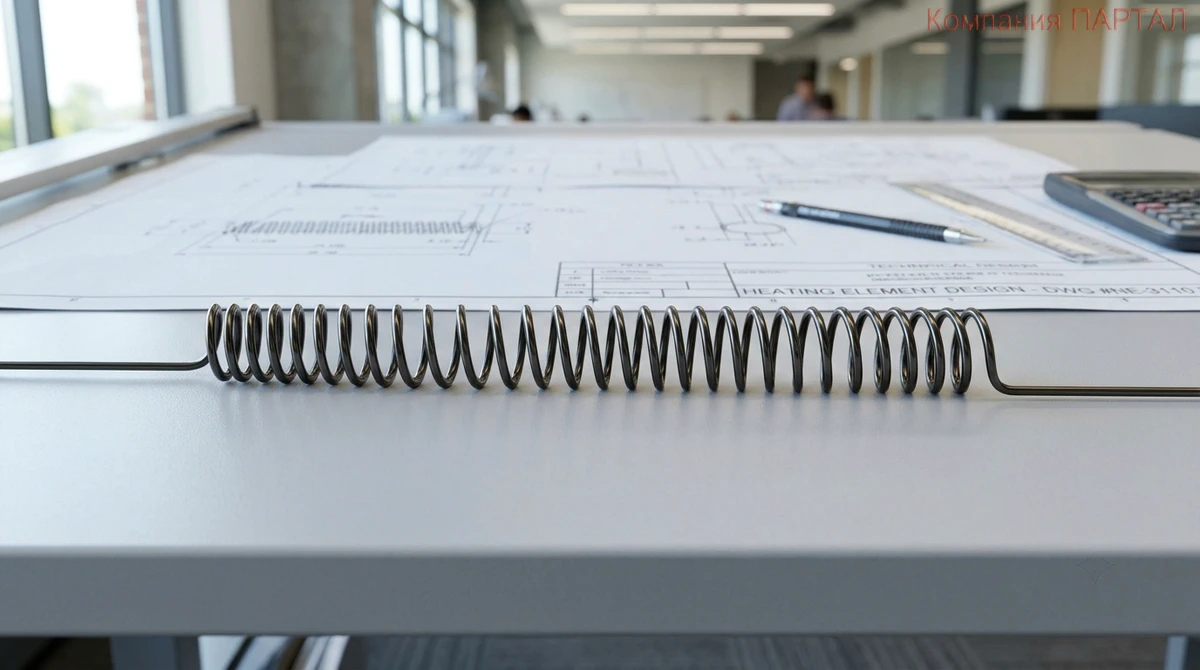

Применение открытых нагревателей: от промпечи до фена

Открытый нихром — рабочая лошадь высокотемпературной индустрии.
Промышленность:
• Муфельные и камерные печи для обжига керамики, термообработки металлов, спекания порошков.
• Лабораторные термоустановки.
• Калориферы.
Быт:
• Электроплиты, духовые шкафы.
• Фены, обогреватели воздуха, водонагреватели — везде внутри открытая нихромовая спираль.
Высокие технологии:
• Нихромовые нагреватели применяются в установках химического осаждения из газовой фазы (CVD) для производства полупроводников и углеродных нанотрубок.
Экспертный факт: В аддитивном производстве (3D-печать металлом) нихромовые нагреватели используются в камерах предварительного подогрева платформы построения.

Стабильность температурного поля ±2 °C напрямую влияет на пористость готовой детали.





Стоимость: никель управляет ценой

Цена нихромового нагревателя формируется тремя факторами:
1.    Марка сплава — Х20Н80 дороже Х15Н60 из за высокого содержания никеля.
2.    Геометрия — диаметр и длина изделия.
3.    Тип исполнения — наличие и класс изоляции.
Никель — биржевой металл.

Котировки на LME колеблются в диапазоне 15 000–50 000 долларов за тонну.

Ценовой пик 2022 года (100 000 долл./т) привёл к росту стоимости нихромовых сплавов на 60–80 %.
Выбор Х15Н60 вместо Х20Н80 там, где это технически допустимо, — прямая экономия 20–35 % бюджета на нагревательные элементы.
Экспертный факт: Россия входит в топ-3 мировых производителей никеля. «Норильский никель» обеспечивает около 20 % мирового производства высокосортного никеля.

Это делает отечественный нихром конкурентоспособным даже при глобальных ценовых колебаниях.

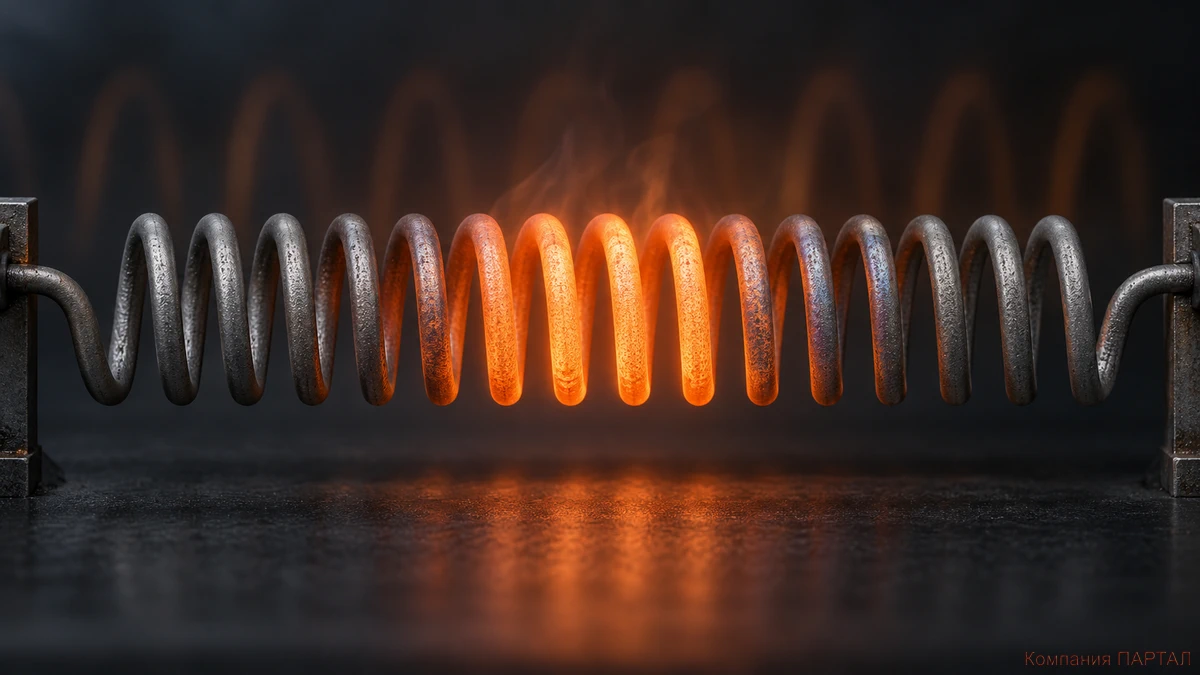

Итог: как выбрать правильно нагреватель

Критерий	Изолированный	Открытый
Макс. температура	до 1300 °C (кварц)	до 1150–1300 °C
Контакт с объектом	прямой	через излучение/конвекцию
Монтаж	проще	требует диэлектрика
Сфера	обогрев, трубы, бетон	печи, бытовая техника
Цена	выше	ниже



Правило выбора простое:

Если нужен контакт с объектом и гибкость монтажа — изолированный.

Если нужна высокая температура в открытом пространстве — открытый нихром.
