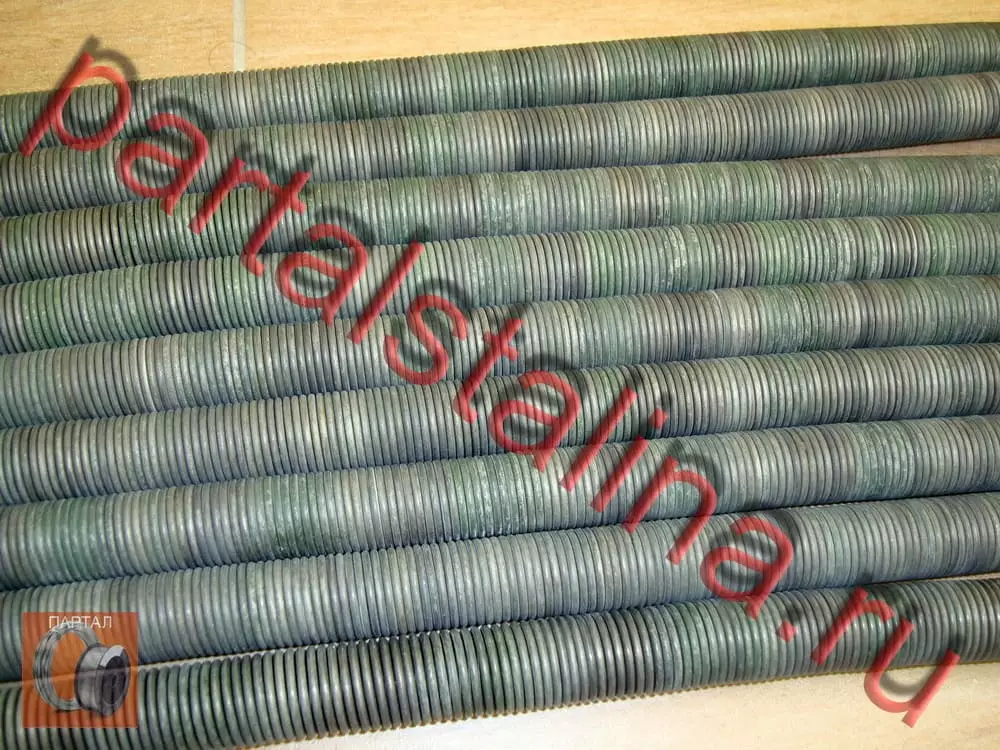

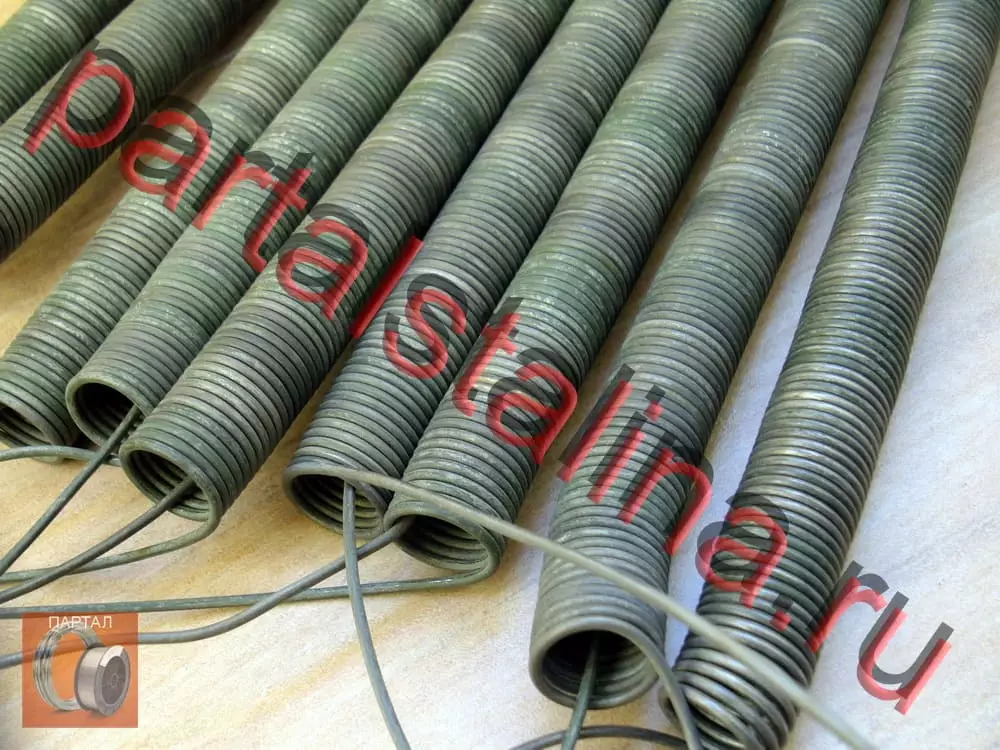

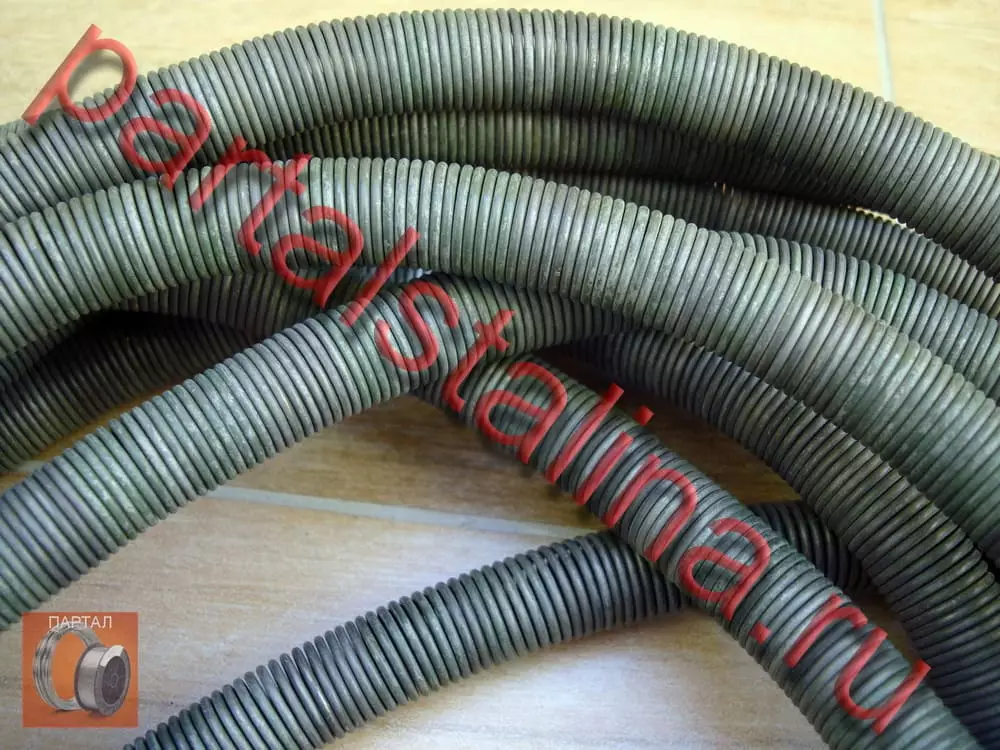

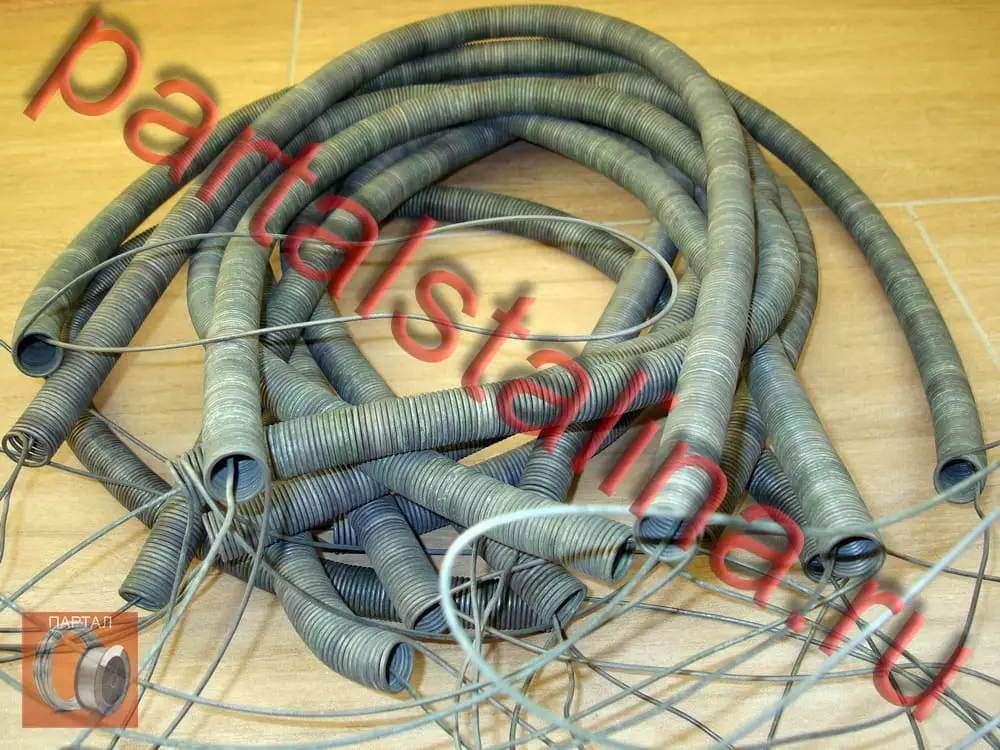

Нихромовая спираль X20H80 Ø 1,8 мм 8 кВт 380 В — нагревательный элемент, исключающий аварийный останов печи

Простой как диагноз: почему перегорает спираль на самом деле

Когда на производстве останавливается печь, электрик первым делом грешит на «перегоревший нихром».

Мой опыт техэксперта по безопасности печей говорит о другом: в 70 % случаев спираль разрушается не потому, что она старая, а потому, что при монтаже или расчёте допущена фатальная ошибка.

Замена элемента обходится в копейки по сравнению с убытками от остывшей линии.

Поэтому наша задача — исключить повторение аварии.
Представленный нагревательный элемент — реальная спираль, спроектированная и навитая инженерами «ПАРТАЛ» строго по техническому заданию заказчика.

Это не абстрактная картинка, а образец нашего профессионального стандарта.

Вы можете выбрать идентичную конфигурацию или заказать спираль со своими параметрами прямо в этом лоте.



Открытая спираль — отсутствие «термоса» как гарантия прямого нагрева

Я настаиваю на чётком разделении: спираль из нихрома — не разновидность ТЭНа.

Это самостоятельный излучатель, в котором проволока высокого электрического сопротивления напрямую контактирует с рабочей средой.

Никакой стальной трубки, никакого диэлектрического порошка.

Как только вы загоняете спираль в оболочку, вы теряете от 15 до 25 % энергии на бесполезный разогрев изоляции.

Открытый излучатель лишён этого недостатка — и именно его мы производим.



X20H80: почему я не рекомендую экономить на марке

Сплав X20H80 — это премиум нихром, и я настаиваю на его использовании в промышленных печах непрерывного цикла.

Причина единственная, но критическая — сопротивление ползучести.

Дешёвые сплавы при 1000 °C начинают пластически деформироваться под собственным весом.

Спираль провисает в пазах, витки смыкаются, возникает локальный перегрев — и печь встаёт.

Нихром этой марки сохраняет геометрию десятилетиями, обеспечивая:
•    нулевое истончение и предсказуемую форму витка;
•    стабильное Ом сопротивление на всём сроке службы — никакого «дрейфа» параметров;
•    максимальный ресурс без аварийных замен;
•    бесперебойную работу в режиме непрерывных циклов.



Три скрытые причины разрушения, которые мы исключаем

1. Локальный перегрев из за «прикидочного» расчёта. Самая частая ошибка электрика: взять проволоку «потолще, чтобы не горела».

Перезакладка по диаметру смещает сопротивление спирали, и на отдельных витках плотность тока уходит в критическую зону.

Мы не подбираем — мы инженерно рассчитываем удельную поверхностную нагрузку каждого миллиметра проволоки.
2. Игнорирование первичной нестабильности автоматики. Сопротивление спирали после первых часов работы может измениться, и если ПИД регулятор настроен впритык, начинаются броски тока.

Мы используем сертифицированный нихром, выдаём паспорт сопротивления и даём рекомендации под настройку автоматики, исключая ложные срабатывания защиты.
3. Навивка «на глаз» без учёта теплового расширения. Неправильно выбранный шаг приводит к тому, что при выходе на режим спираль электрическая распирает и коробит. Навивка любой сложности — на керамической трубке, в виде конуса или цилиндрической пружины — рассчитывается нами с зазором теплового расширения. Спираль садится в пазы идеально.



Новый экспертный факт: «отравление серой» и межзёренное охрупчивание

Этот нюанс редко обсуждают в цехах, но я видел разрушения, вызванные именно им.

Если спираль из нихрома контактирует с материалами, содержащими серу (некоторые сорта технического масла, остатки СОЖ на деталях, резиновые уплотнители), то при 800–1000 °C сера диффундирует в границы зёрен сплава X20H80.

Образуется сульфид никеля, и спираль становится хрупкой, как стекло.

Внешне она может выглядеть целой, но первое же механическое воздействие или термоцикл ломает её.
Диагностика однозначна: излом — мелкозернистый, без следов пластической деформации.

Решение: перед установкой нового нагревательного элемента я всегда требую прокалить печь вхолостую для выжигания возможных загрязнений, а сам нихром брать только у поставщиков, гарантирующих чистоту поверхности.

Ценообразование, в котором нет скрытых потерь

Итоговая стоимость формируется из:
•    сложности инженерного расчёта и навивки по вашему ТЗ;
•    биржевой волатильности цен на никель;
•    объёма партии (опт даёт значительное ценовое преимущество);
•    срочности выполнения.
Вариант 1. Точный повтор представленной конфигурации — для тех, чьи параметры совпадают.
Вариант 2. Индивидуальный расчёт под ваше оборудование — пришлите чертёж, посадочные размеры, напряжение и мощность.
Не дайте себя обмануть мнимой экономией.

Спираль нагрева — это узел, на котором нельзя заработать сиюминутную выгоду, не потеряв в разы больше на простое и браке.

«ПАРТАЛ» работает так, чтобы ваша печь не знала внеплановых остановок.
