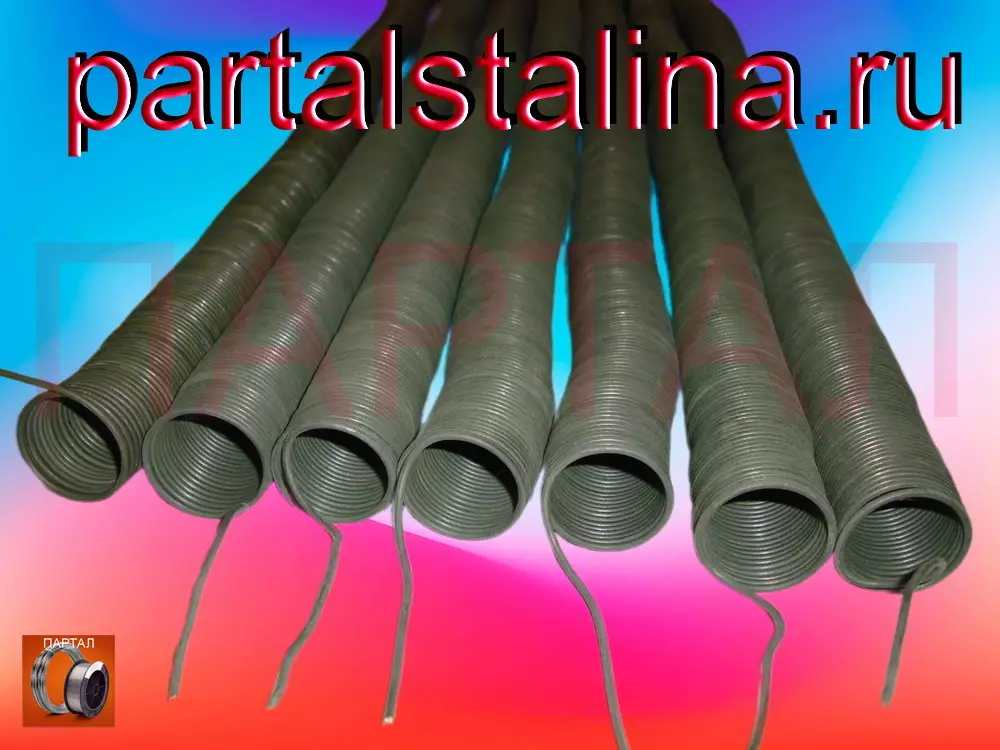

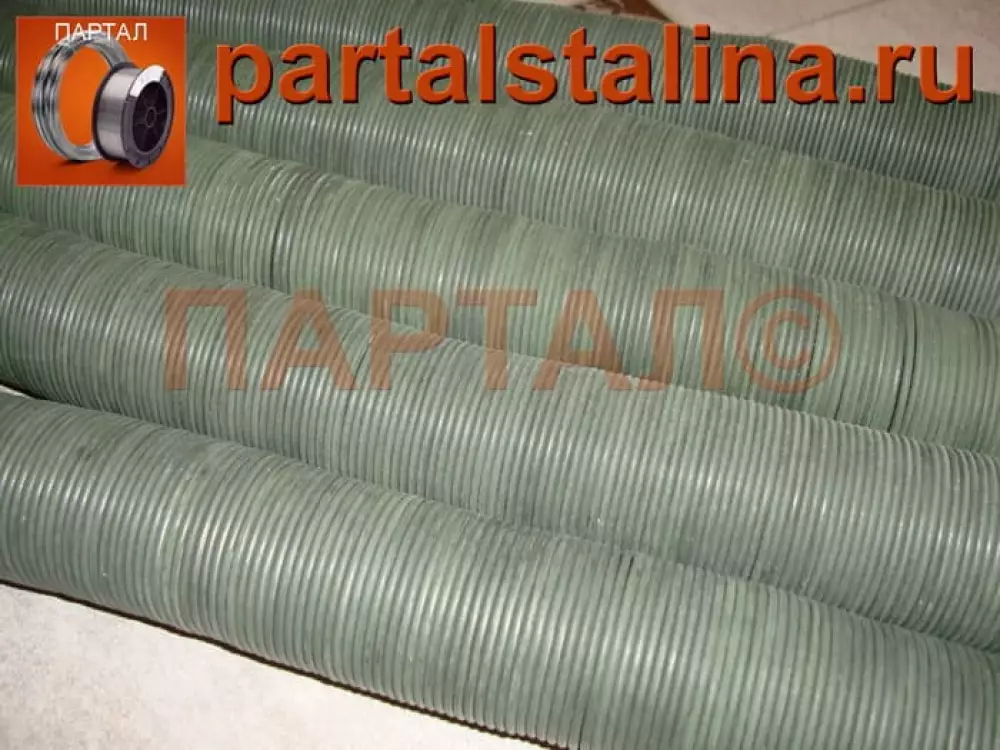

Спиральный нагреватель из премиального нихрома X20H80, изготовленный из проволоки d=4,0 мм 8,0 кВт 380 В по техзаданию заказчика

Производственный простой термического участка — это всегда прямая убыль

Когда нагреватель перегорает в критический момент, восстановление работы стоит дороже любого сплава.

Экспертный отдел ПАРТАЛ спроектировал данный нагревательный элемент как ответ на жёсткие требования циклических печей: бесперебойность, максимальный ресурс и полная предсказуемость.
Представленное конструктивное исполнение — это реальная спираль, выполненная согласно техническому заданию заказчика.

Образец нашего труда и качественного стандарта. Вы можете выбрать идентичную конфигурацию или заказать спираль нагрева со своими параметрами и техническим заданием прямо в этом лоте.



Спираль открытого типа — прямой излучатель без потерь

Важно различать типы нагревательных элементов: спираль из нихрома — это самостоятельная конструкция, отличная от ТЭНов и пластинчатых резисторов.

Как открытый излучатель, она передаёт тепловую энергию прямо в рабочее пространство, без промежуточных слоёв диэлектрика и паразитных потерь.

Мы специализируемся на чистых излучателях — проволока высокого электрического сопротивления в её естественной форме.



Почему X20H80 — выбор профессионалов

Марка X20H80 — это эталон надёжности в термообработке.

Нихром ценится инженерами за высокое сопротивление ползучести при экстремальных температурах.

Тяжёлая промышленная спираль под собственным весом в горизонтальных пазах печи не деформируется, не вытягивается и не утончается годами.
Именно этот физический механизм обеспечивает:
•    максимальный ресурс при длительных тепловых циклах и экстремальных условиях;
•    нулевое истончение и стабильность геометрии навивки в пазах печи;
•    стабильность сопротивления спирали — расчётные параметры сохраняются на весь срок эксплуатации;
•    бесперебойную работу в режиме непрерывных циклов промышленных печей и установок.
Это не просто проволока нихромовая — это инженерная гарантия.



Три столпа долговечности нагревательного элемента

1. Жёсткий расчёт тепловой нагрузки. Спираль из нихрома не перегорает благодаря скрупулёзному расчёту удельной поверхностной мощности каждого витка.

Локальный перегрев исключён — значит, разрушение невозможно. Это инженерная физика, а не подбор «на глаз».
2. Точность сопротивления спирали. Используем только сертифицированный нихром с подтверждённым составом.

Ваша автоматика получит нагреватель с расчётным Ом сопротивлением, требуемым техпаспортом.

Система контроля температуры работает предсказуемо и стабильно.
3. Навивка любой сложности. От классической пружины до многоуровневых конфигураций на керамических трубках — мы намотаем нихромовую проволоку строго по вашим чертежам и техническому заданию.

Спираль электрическая сядет в пазы идеально, каждый виток отдаёт максимум мощности без потерь.



Историческая справка: почему нихром — вечный выбор

Нихром разработан в начале XX века для электрических печей лабораторий.

Революционное открытие показало, что соединение никеля и хрома в пропорции 4:1 позволяет получить нихромовую спираль, которая сохраняет идеальную гибкость при навивке и выдерживает колоссальные термические нагрузки.

Физика процесса неизменна: чем выше температура в диапазоне 1000–1200 °C, тем стабильнее ведёт себя нихром высокого электрического сопротивления, оставаясь промышленным стандартом более 120 лет спустя.



Уникальный экспертный факт: водородное охрупчивание в защитных атмосферах

Мало кто знает, но премиум нихром X20H80 имеет ахиллесову пяту — влажный водород.

Если спираль нагрева работает в эндотермической атмосфере или среде диссоциированного аммиака (часто применяемой для пайки и отжига), водород при температуре выше 900 °C проникает в кристаллическую решётку сплава и реагирует с кислородом внутренних оксидных включений.
Образуются микроскопические пузырьки водяного пара, которые разрывают границы зёрен — спираль становится хрупкой и рассыпается без видимого перегрева.
Минимизация рисков:
•    всегда запрашивайте данные о точке росы защитного газа;
•    уточняйте у наших консультантов режим предварительной сушки печи.
Мы поможем подобрать правильный протокол запуска, исключающий этот скрытый механизм разрушения.



Когда нужна именно марка X20H80

Спираль нагревательная из премиум нихрома незаменима в:
•    лабораторных муфельных печах с циклическими режимами 1100–1200 °C;
•    производственных установках с непрерывной работой «на износ»;
•    спецагрегатах, где замена нагревателя грозит остановкой линии и убытками;
•    оборудовании, где перегорание спирали влечёт брак или опасность.



Как формируется цена вашего заказа

Итоговая стоимость рассчитывается индивидуально:
•    сложность навивки и инженерных расчётов по вашему чертежу или техническому заданию;
•    волатильность рынка никеля и хрома — база цен напрямую зависит от биржи;
•    объём партии — оптовые заказы получают ценовое преимущество от 30 до 50 %;
•    сроки исполнения — срочные заказы имеют наценку;
•    детали технического задания — керамические трубки, крепёжные элементы, допуски.
Все параметры (диаметр спирали, витки, сопротивление) обсуждаются в процессе консультации.



Складские остатки и сроки

Данная спираль электрическая в настоящий момент в наличии.

Типовые заказы по стандартным техническим заданиям изготавливаются от 3 до 5 рабочих дней.

Сложные конструкции требуют дополнительного согласования. Доставка по всей РФ.



План действий: получить вашу спираль

Вариант 1: точное совпадение.

Если параметры вашей перегоревшей спирали совпадают с данным изделием, мы оперативно отправим нагревательный элемент с проверкой сопротивления спирали и сертификатом качества.
Вариант 2: индивидуальный расчёт.

Нужны другие посадочные размеры, диаметр или напряжение сети?

Не подбирайте сечение «на глаз» — рискуете испортить оборудование.

Пришлите:
•    чертёж или эскиз с посадочными размерами;
•    требуемую мощность в кВт и напряжение в В;
•    материал основания (трубка, пластина и так далее);
•    ваше техническое задание или техпаспорт оборудования.
Мы бесплатно выполним расчёт нихромовой проволоки нужного диаметра, определим сопротивление спирали и изготовим элемент любой сложности.

Каждый нагревательный элемент тестируется перед отправкой.
Главный критерий: спираль нагрева — сердце вашей печи.

Экономия на этом этапе оборачивается простоями, браком и потерей репутации.

Жмите «Написать» — вернём вашу производственную линию в работу на долгие годы.
ПАРТАЛ — инженерный подход к надёжности.
